新建驱动

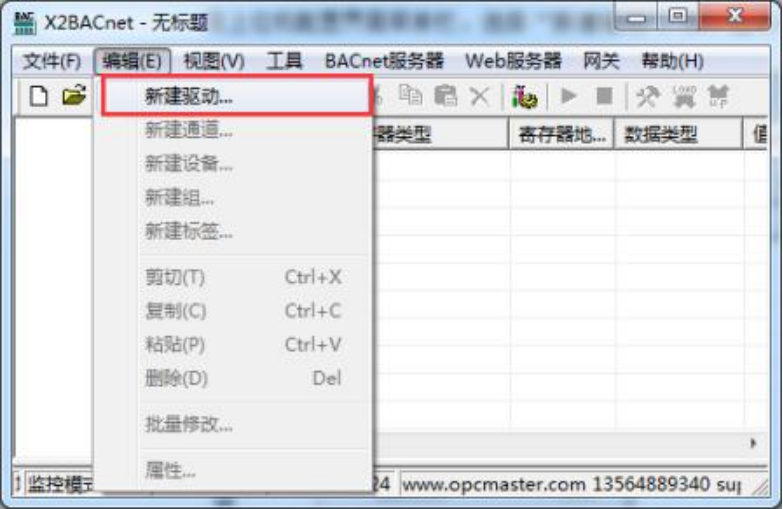

在上位机配置界面菜单栏，选择“新建驱动”，如下

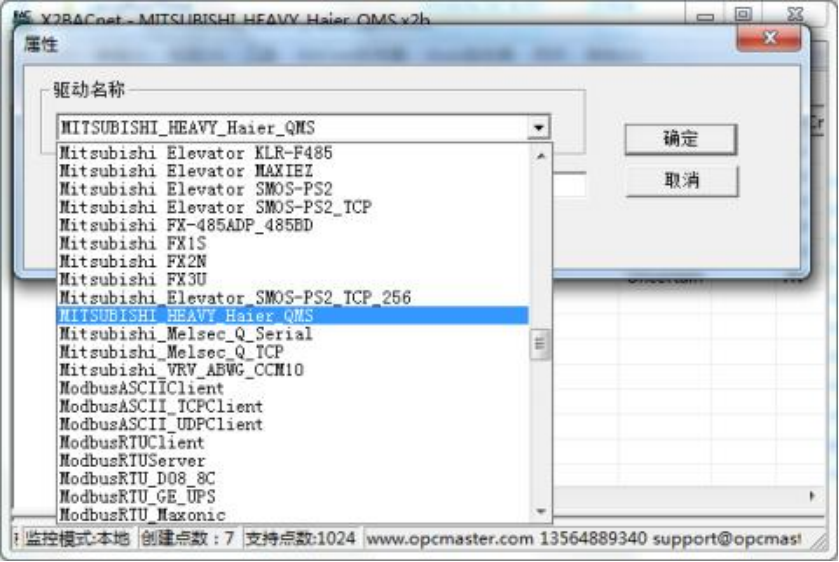

在弹出来的窗口中选择“MITSUBISHI_HEAVY_Haier_QMS”， 如下图
新建通道

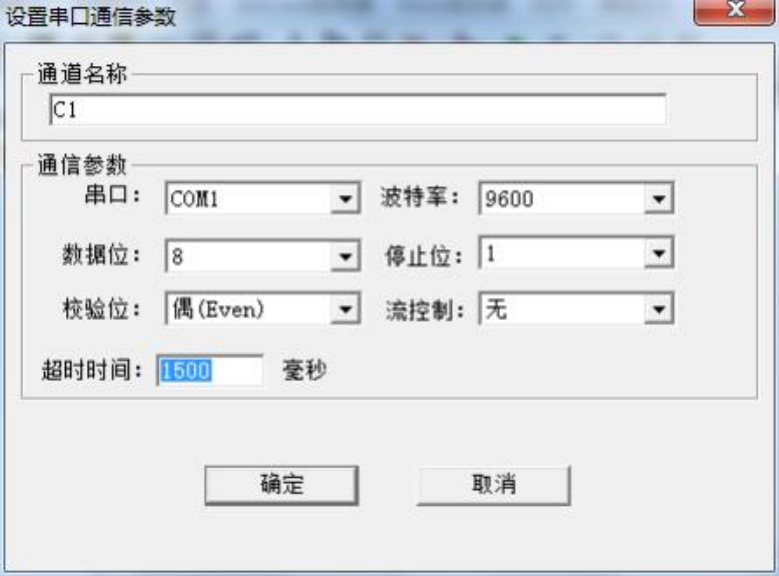

添加好驱动后，选择新建通道， MITSUBISHI_HEAVY_Haier_QMS 是三菱重工海尔 空调机 QMS 协议， 主要以 RS-485 通信方式通讯，默认通道为串口 1 ，默认通讯参数： 9600bps ，8，偶校验位， 1 个停止位， 默认超时时间 1500 毫秒， 在配置时，如果设备响 应比较慢， 超时时间尽量设置长一点，如下图。注意超时时间是指主站请求帧的 等待超时时间。
新建设备

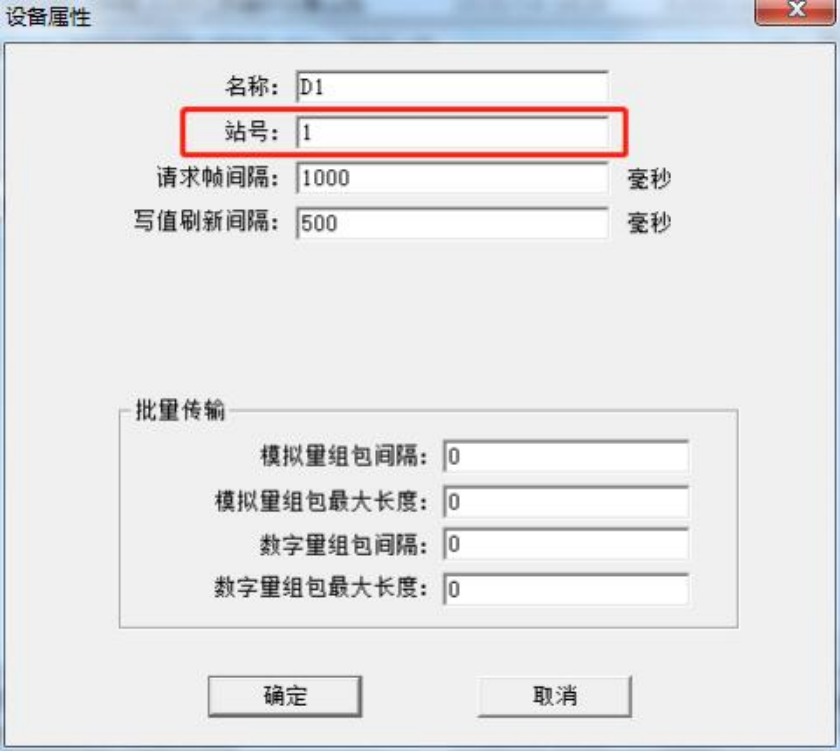

通道建立完成后，选择新建设备，在弹出来的对话框中设置设备相关属性， 设备默认 站号为 1 (设备实际通讯地址) ，请求帧间隔为 1000 毫秒， 设备组包参数设置为 0 即可， 如下图 。注意请求帧间隔是指发出下一帧请求与上一帧请求之间的时间间隔。
新建标签

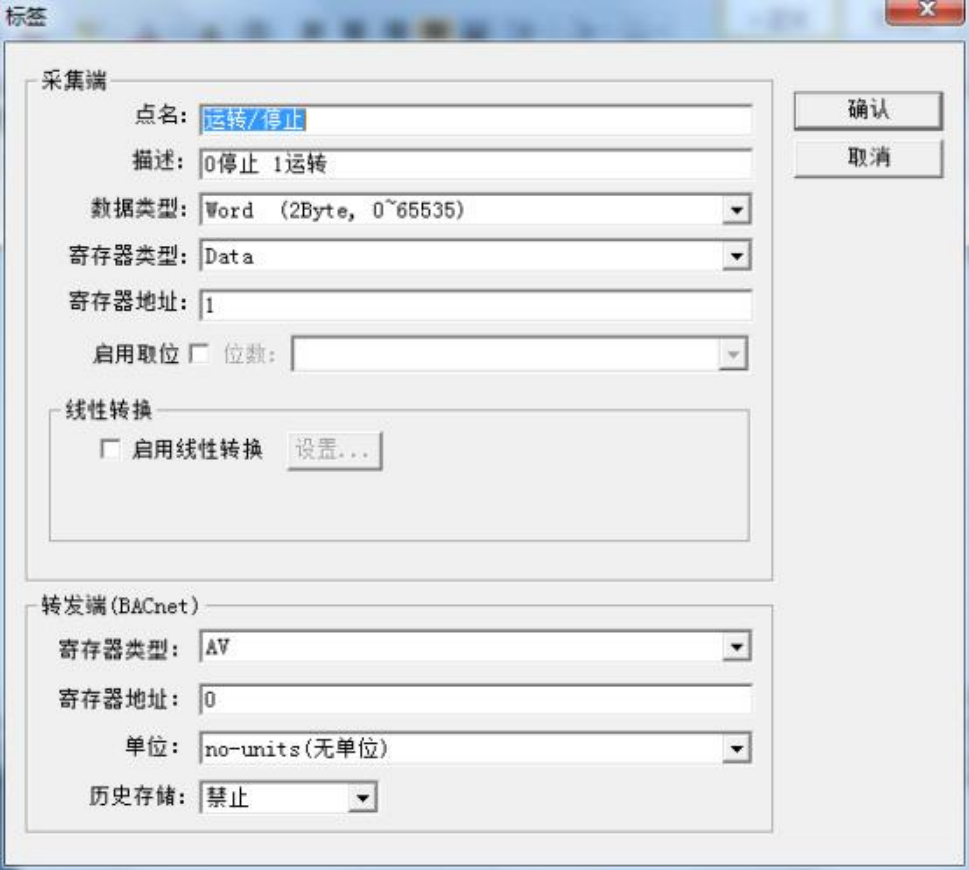

设备建立好后， 选择新建标签(点) ，在建立点位的时候，采集端寄存器类型对应命 令信息编码，用户可以根据实际情况选择寄存器类型，寄存器地址是指要读取的数据地址， 如下图 。注意寄存器地址范围为 1~6，寄存器类型选Word 即可。

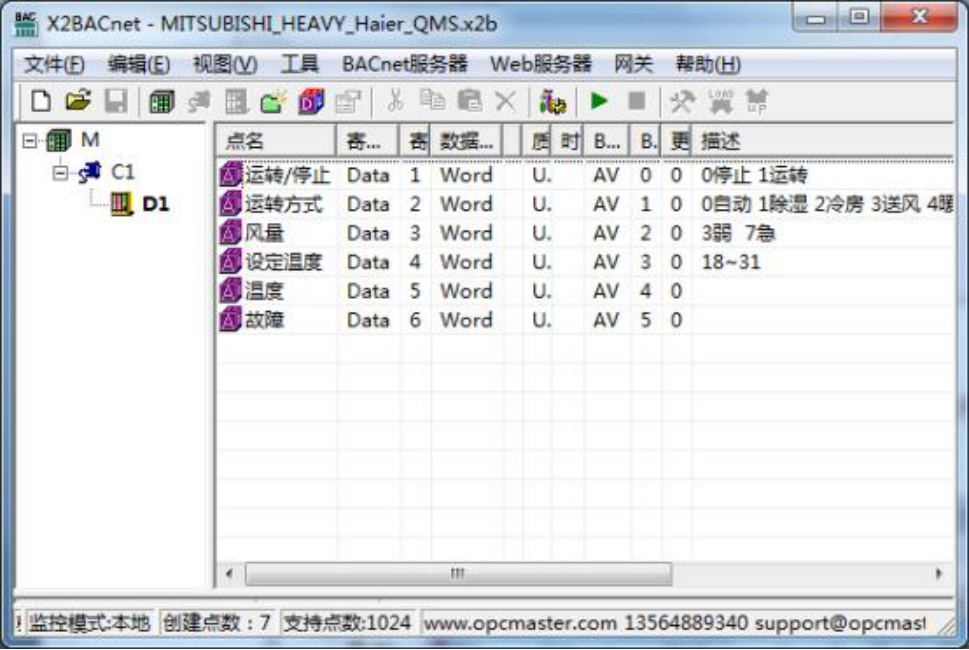

注意： 以上 Tag 属性中， 转发端 BACnet 从站寄存器基地址可以从 0 开始分配。标签 建立完成， 如下图

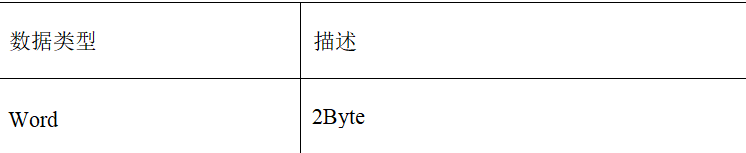

采集端支持的数据类型只有 Word 类型，具体描述如表

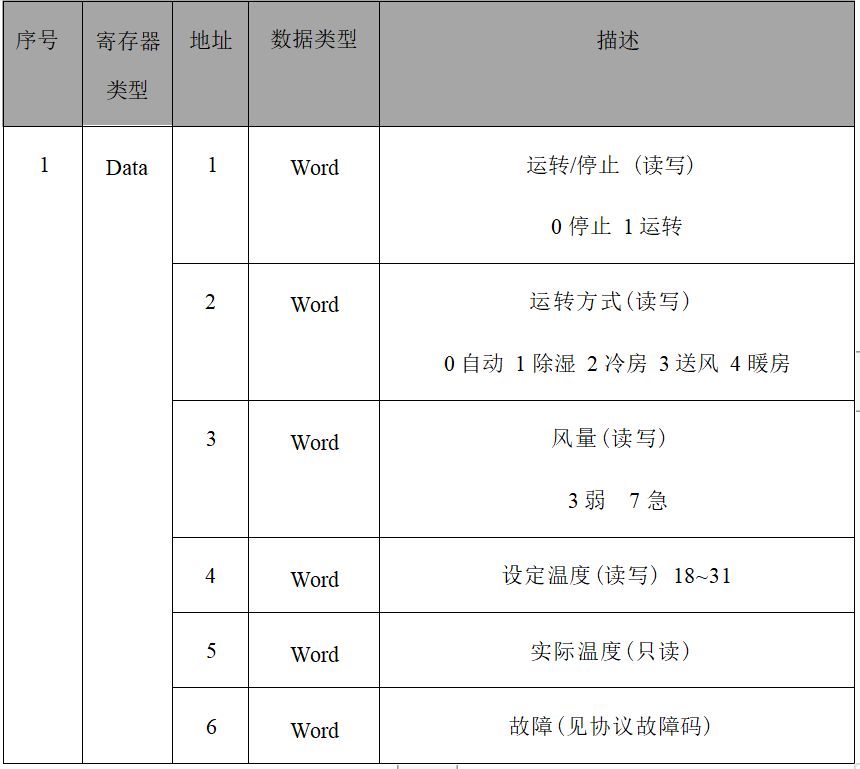

采集端的寄存器类型只有 Data 一种类型(详细寄存器地址含义可对应协议文档说明)， 具体说明如表
