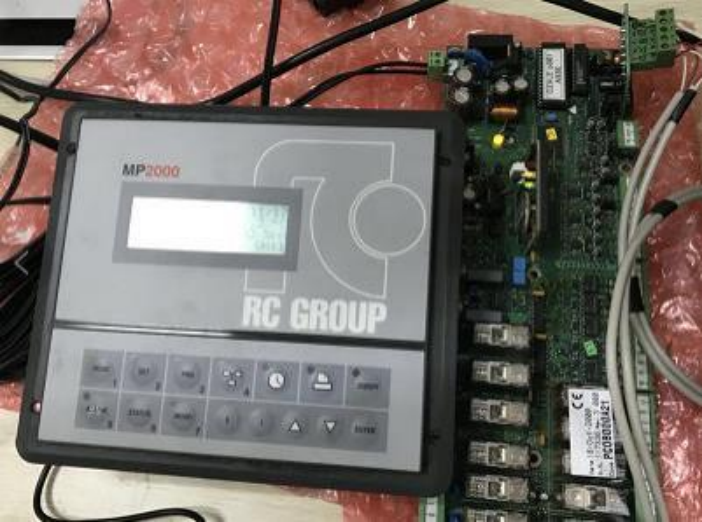

RC_Com (阿尔西精密空调)

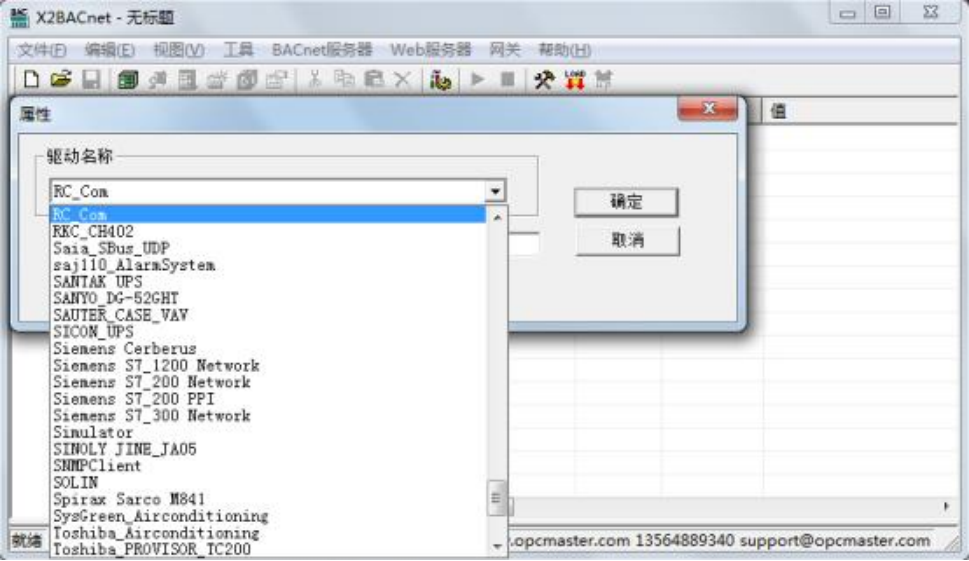

在上位机配置界面菜单栏选择“新建驱动”选项， 如下图

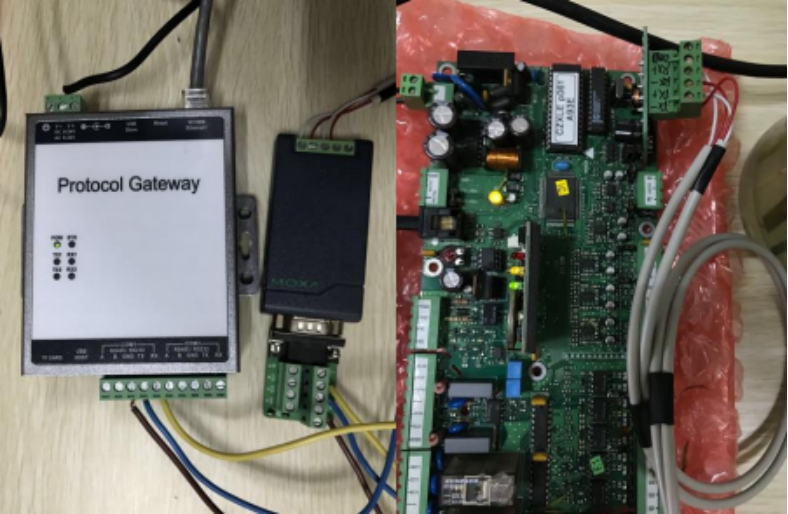

添加好驱动后， 选择新建通道, RC_Com 驱动， 以串口方式通信，以 RS-422 方式输出 信号。 2004 网关是 RS485 接口， 暂时无法通讯上， 只有 1002 网关通过 RS422 转 RS232， 可以通讯上，接线如下图。

默认通道串口 1，默认传输波特率可选 9600bps，数据格式为 8 数据位， 1 停止位， 无

校验。默认超时时间为 1500ms，在配置时， 如果设备响应比较慢，超时时间尽量设置长一 点，如下图

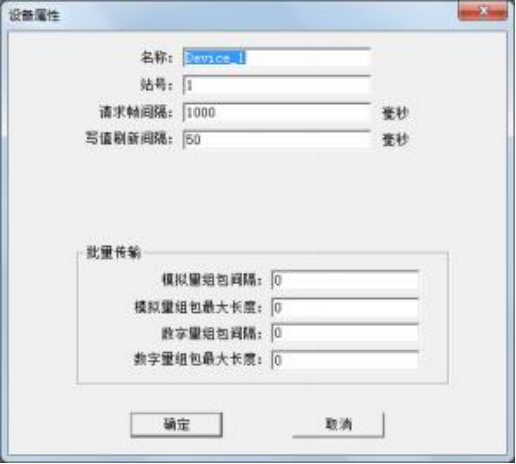

通道建立好后， 选择新建设备， 在弹出来的对话框中设置设备相关属性，设备默认站 号为 1，请求帧间隔默认为 50 毫秒，若设备响应慢，可以将请求帧设置长一点。设备站号 对应空调设备号。如果设备不支持组包， 可将组包参数设置为 0 即可， 如下图 。注 意请求帧间隔是指发出下一帧请求与上一帧得到回应之间的时间间隔。

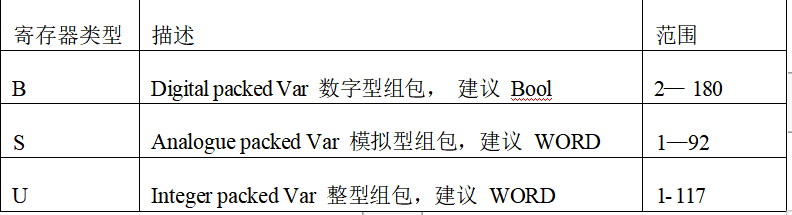

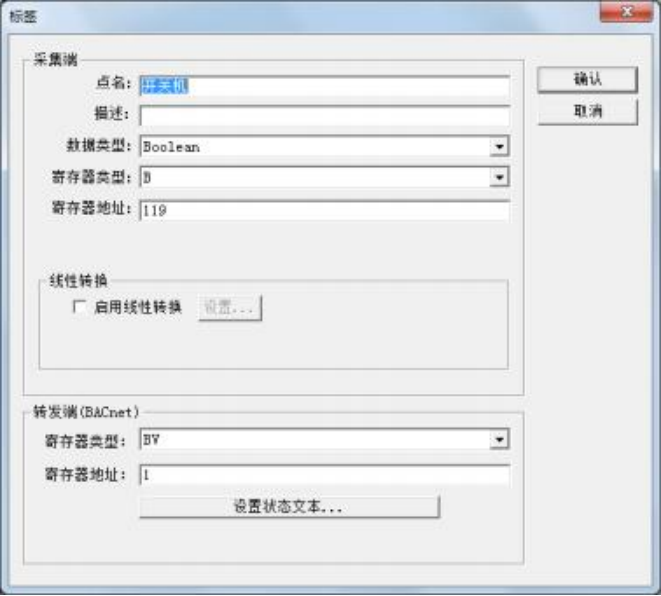

设备新建好后， 选择添加标签(点) ，标签参数可根据设备实际情况进行设置，寄存

器类型有 B、S、W 三种类型，对应关系详见下表
