新建驱动

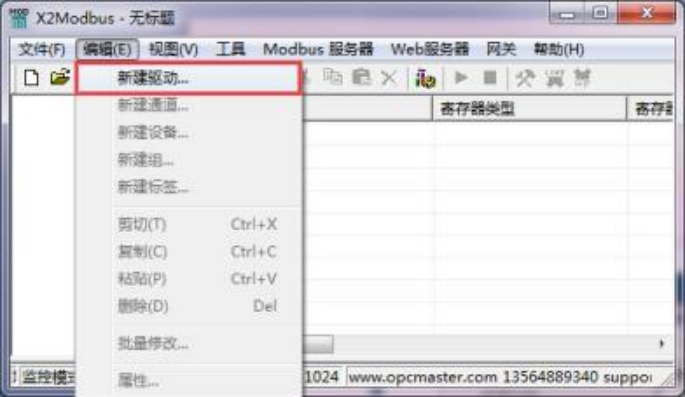

在上位机配置界面菜单栏选择“新建驱动”选项， 如下图

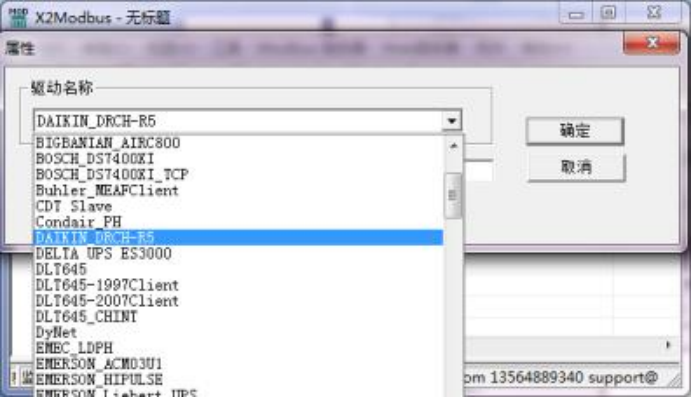

在弹出来的窗口中选择“DAIKIN_DRCH-R5”驱动，如下图
新建通道

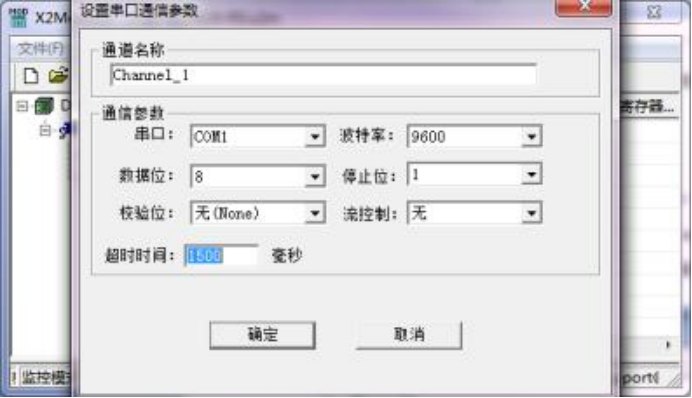

添加好驱动后， 选择新建通道， DAIKIN_DRCH-R5 (大金 P 板_大金空调远程监控) 是以串口方式通讯， 默认通道串口 1 ，默认通讯参数： 9600bps ，8，奇校验位， 1 个停止 位，默认超时时间 1500ms，如下图。注意超时时间是指请求帧的等待超时时间。
新建设备

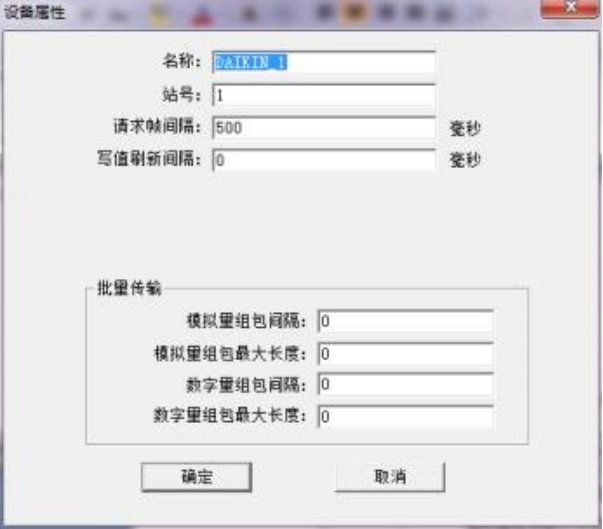

通道建立好后， 选择新建设备， 在弹出来的对话框中设置设备相关属性，设备默认站 号 1，请求帧间隔为 1000 毫秒。组包参数设置为 0 即可，如下图 。注意请求帧间 隔是指发出下一帧请求与上一帧请求之间的时间间隔。
注意： 大金 P 版可连接三台室内机， 可用不同站号区分；
新建标签

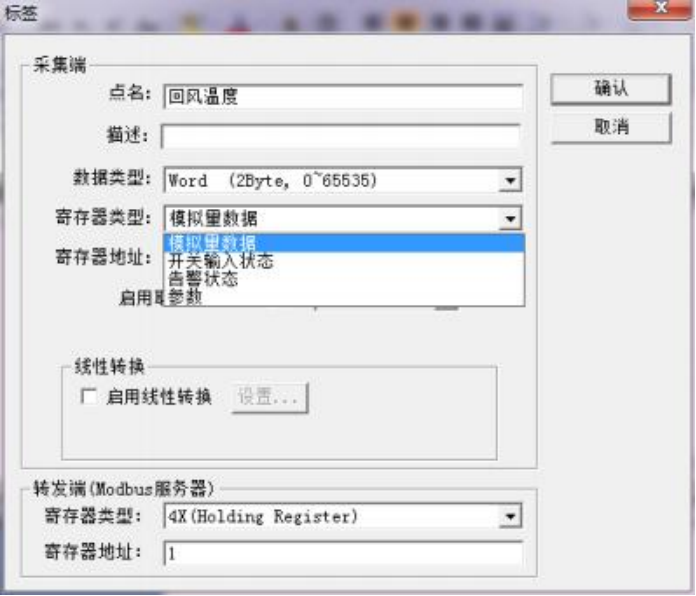

设备新建好后， 选择添加标签(点) ，也可以通过新建组对标签进行分类管理标签参
数可根据设备实际情况进行设置，如下图。设置标签参数的时候，注意采集端分 模拟量数据、开关输入状态、告警状态、参数 4 种寄存器类型。具体定义用户可参考大金 空调说明书。

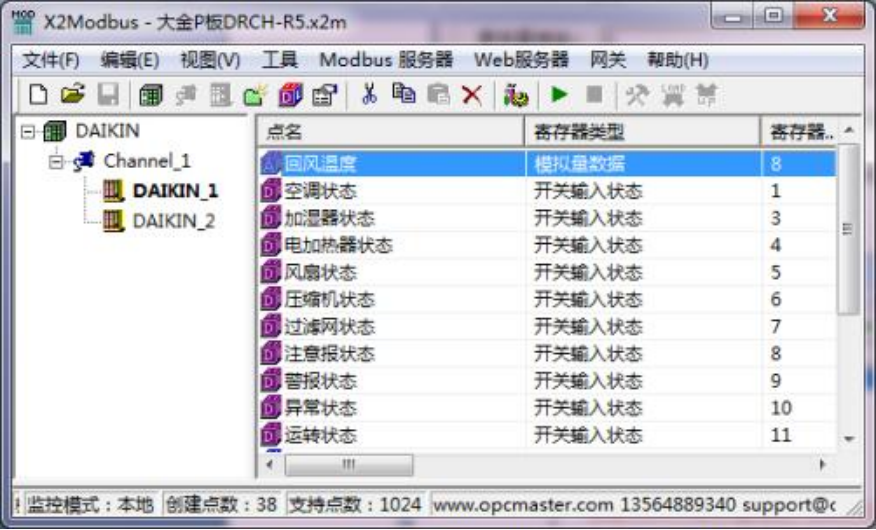

注意： 以上 Tag 属性中， 转发端 Modbus 从站寄存器基地址从 1 开始分配。标签建立 完成后如下图

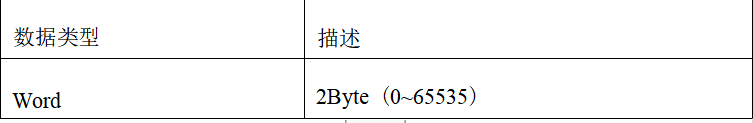

支持的数据类型如下表

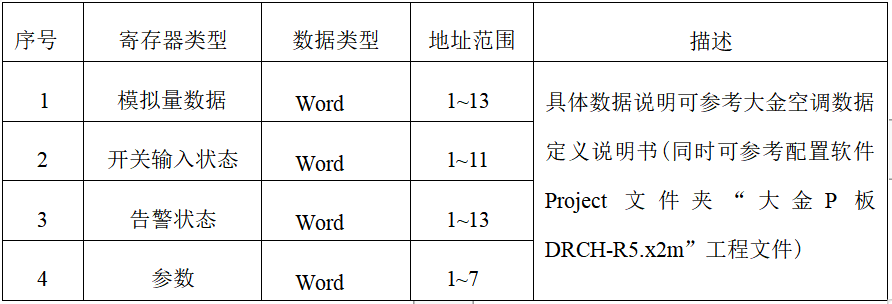

支持的寄存器类型如下表
注意：只有 49H 的 6 个参数(地址 1~6)和 45H 的远程控制开关机状态的点是可控的， 其他均为不可控。
