新建驱动

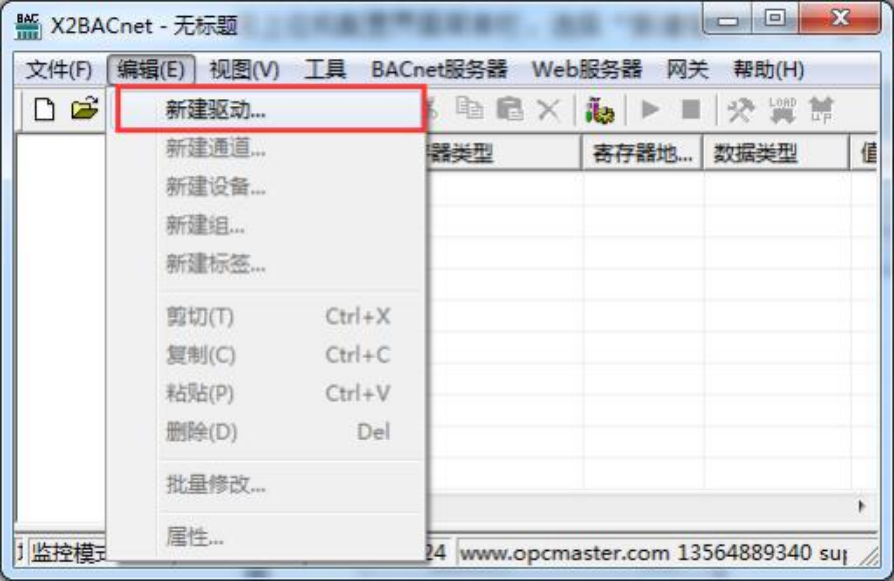

在上位机配置界面菜单栏，选择“新建驱动”，如下图

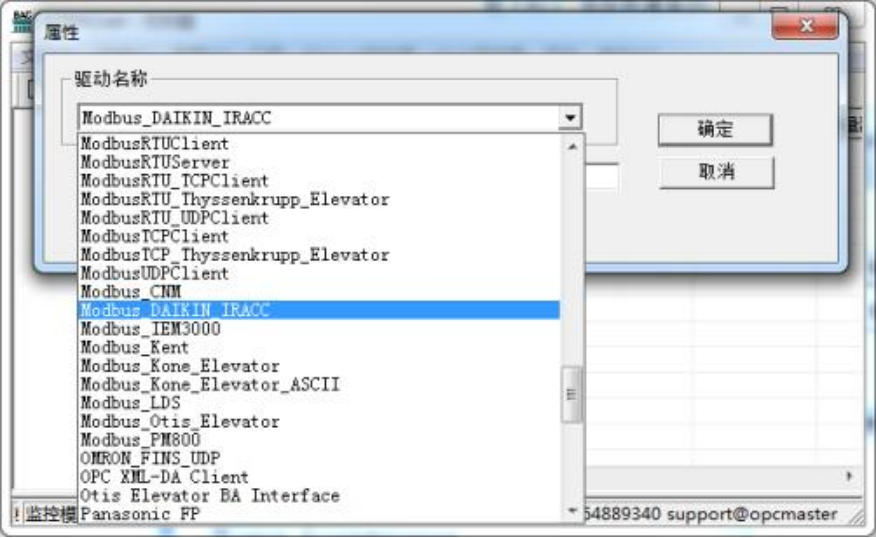

在弹出来的窗口中选择“Modbus_DAIKIN_IRACC”，如下图
新建通道

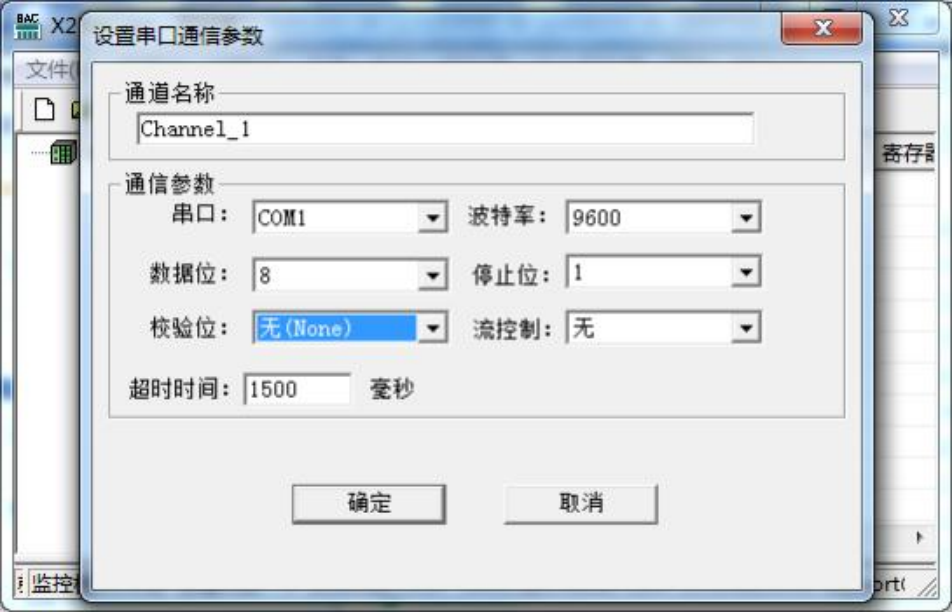

添加好驱动后，选择新建通道，Modbus_DAIKIN_IRACC 是大金空调网关非标 Modbus 接口协议， 主要以 RS-485 通信方式通讯， 默认通道为串口 1 ，默认通讯参数：9600bps， 8 ，无校验位， 1 个停止位， 默认超时时间 1500 毫秒，在配置时，如果设备响应比较慢， 超时时间尽量设置长一点，如下图 。注意超时时间是指主站请求帧的等待超时时 间。
新建设备

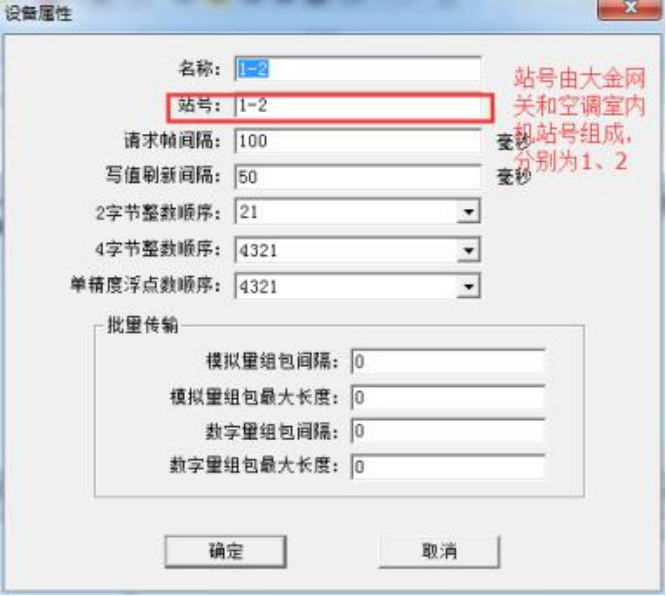

通道建立完成后，选择新建设备，在弹出来的对话框中设置设备相关属性， 设备默认 站号为 1- 1，请求帧间隔为 100 毫秒，设备组包参数设置为 0 即可，如下图 。注意 请求帧间隔是指发出下一帧请求与上一帧请求之间的时间间隔。
注意:站号由大金网关站号和大金空调室内机站号组成，
如 1- 1，表示大金网关站号为 1，室内机站号为 1-00。
如 1-2，表示大金网关站号为 1，室内机站号为 1-01。
以此类推 …
如 1-64，表示大金网关站号为 1，室内机站号为 4- 15。
如 2- 1，表示大金网关站号为 2，室内机站号为 1-0。
以此类推 …

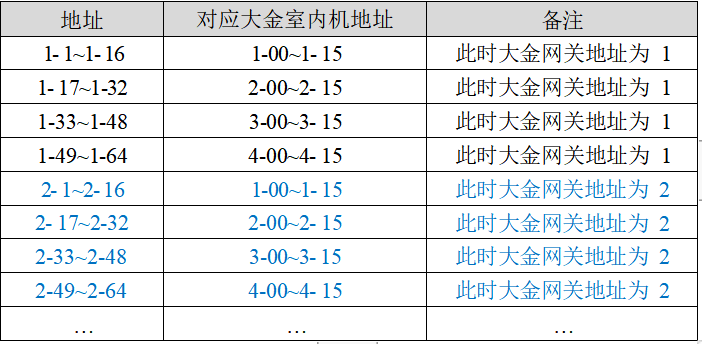

具体对应关系如下表所示。
新建标签

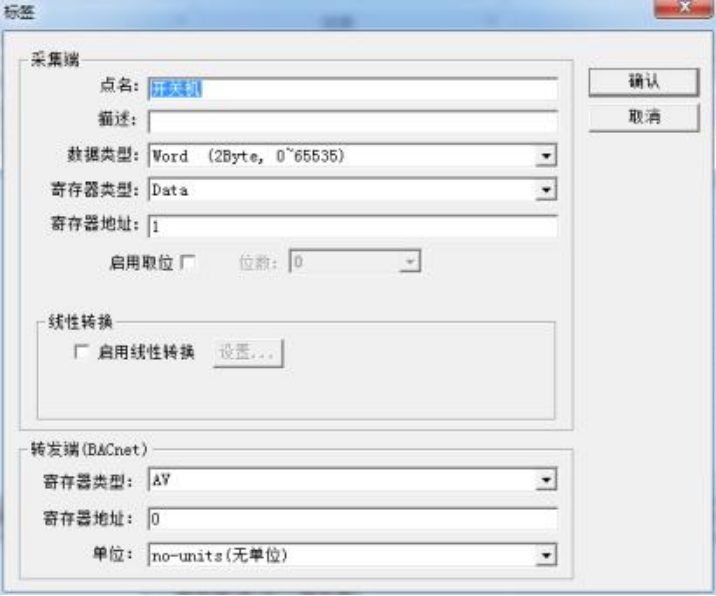

设备建立好后， 选择新建标签(点) ，在建立点位的时候，采集端寄存器类型对应命 令信息编码，用户可以根据实际情况选择寄存器类型，寄存器地址是指要读取的数据地址，
如下图 。注意寄存器地址范围为 1~7，寄存器类型选 Word 即可。

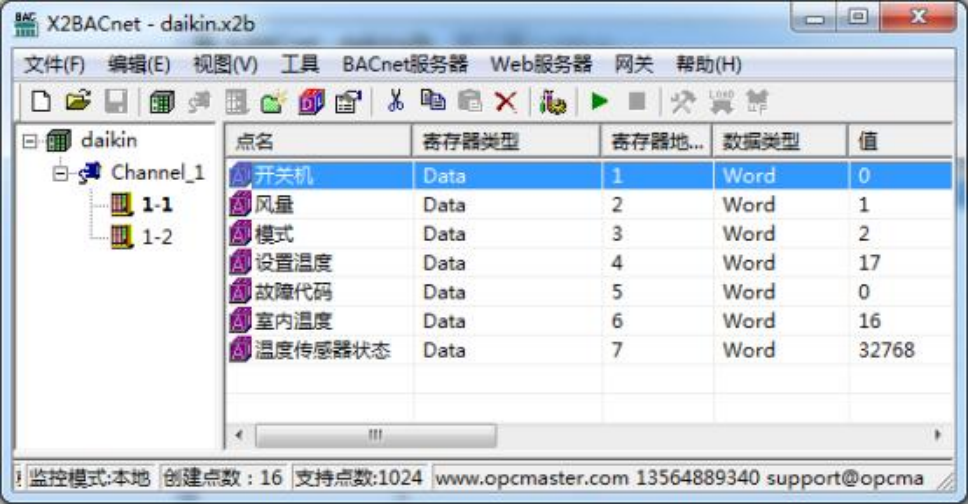

注意： 以上 Tag 属性中，转发端 BACnet 从站寄存器基地址可以从 0 开始分配。标签 建立完成，如下图

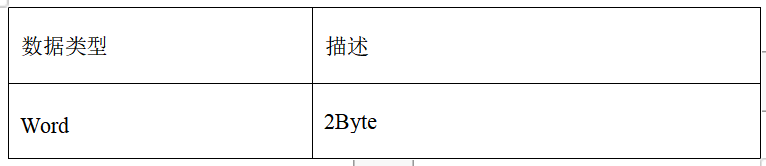

采集端支持的数据类型只有 Word 类型，具体描述如表

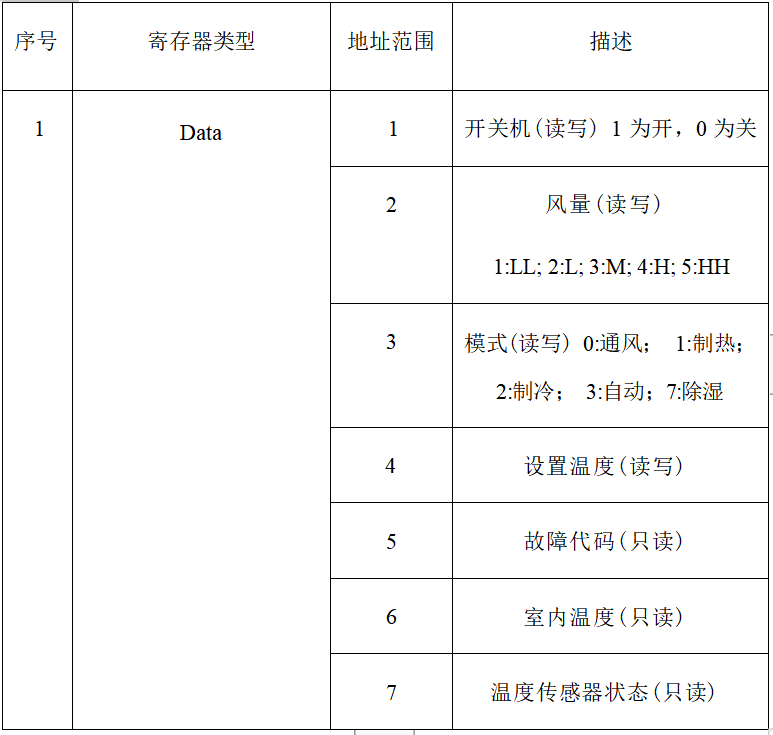

采集端的寄存器类型只有 Data 一种类型(详细寄存器地址含义可对应协议文档说明)， 具体说明如表
