新建驱动
在上位机配置界面菜单栏选择“新建驱动”选项, 如下图

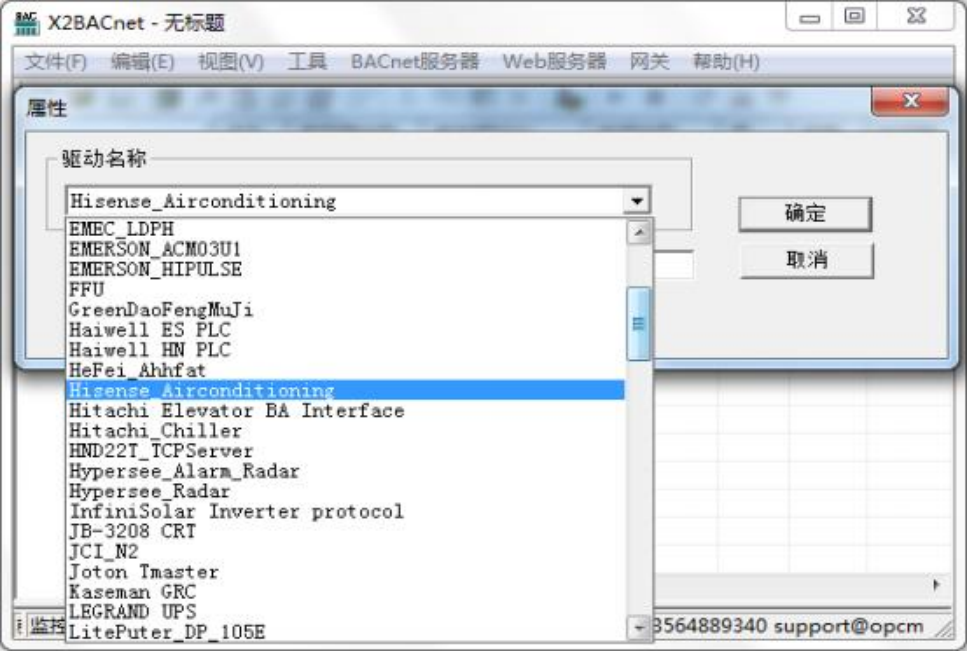

在弹出来的窗口中选择“Hisense_Airconditioning”驱动, 如下图
新建通道

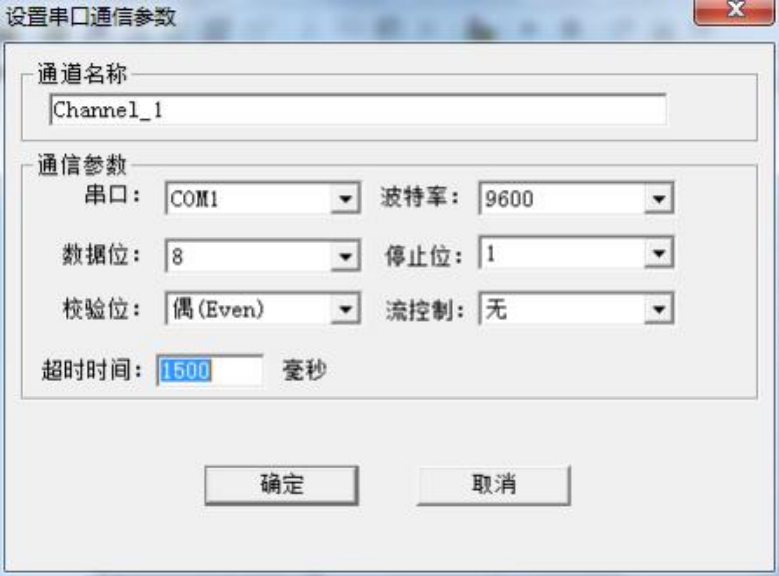

添加好驱动后, 选择新建通道, Hisense_Airconditioning 是以串口方式通讯,默认通道 串口 1,默认通讯参数:9600bps,8 数据位,偶校验位,1 个停止位,默认超时时间 1500ms, 如下图 。注意超时时间是指请求帧的等待超时时间。
新建设备
通道建立好后, 选择新建设备, 在弹出来的对话框中设置设备相关属性, 设备默认站 号 1-3,注意站号由空调室外机地址和室内机地址两部分组成, 请求帧间隔为 1000 毫秒。 如果设备不支持组包,可将组包参数设置为 0 即可,如下图 。注意请求帧间隔是指 发出下一帧请求与上一帧请求之间的时间间隔。

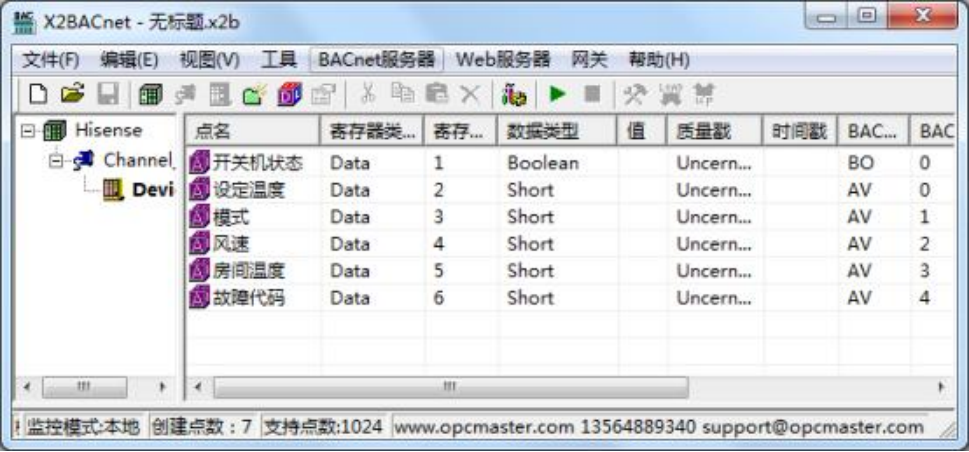

注意: 以上 Tag 属性中,转发端 BACnet 从站寄存器基地址从 0 开始分配。标签建立 完成后如下图
采集端支持的数据类型有:Boolean、Word、Short 三种类型,具体描述如表

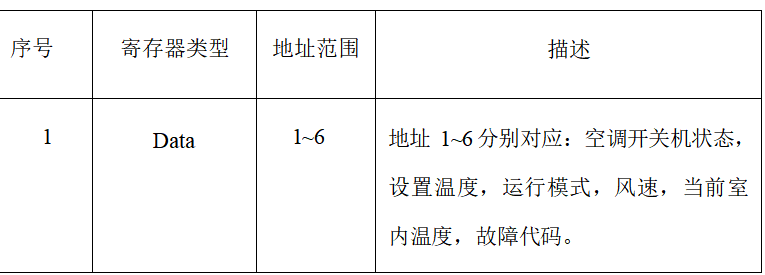

采集端支持的寄存器类型只有 Data 一种,具体描述如表
