新建驱动
在上位机配置界面菜单栏选择“新建驱动”选项, 如下图

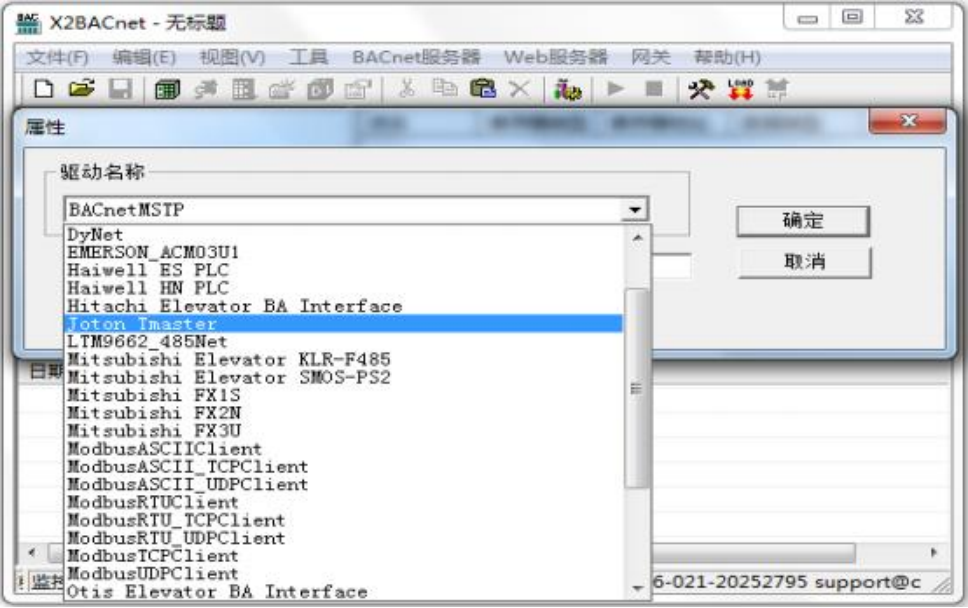

在弹出来的窗口中选择“Joton Tmaster”,如下图
新建通道

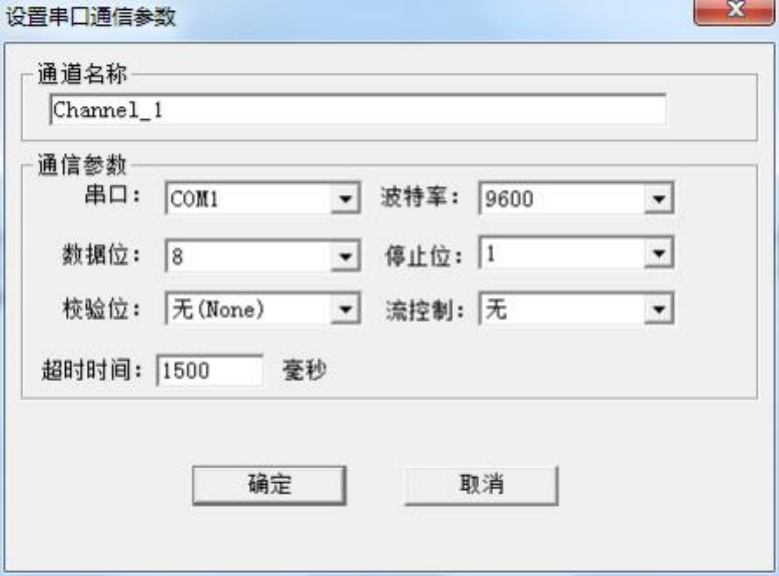

添加好驱动后, 选择新建通道, Joton Tmaster(约顿空调)是约顿机房专用空调 Tmaster 通讯协议,以 RS485 方式通讯默认通道串口 1,默认传输波特率可选 9600bps,数据格式 为 8 数据位,1 停止位,无校验。默认超时时间为 1500ms,在配置时,如果设备响应比 较慢,超时时间尽量设置长一点,如下图 。注意超时时间是指主站请求帧的等待超 时时间。
新建设备
通道建立完成后,选择新建设备,在弹出来的对话框中设置设备相关属性, 设备默认 站号为 1,站号对应控制器的设备号,请求帧间隔为 2000 毫秒,如果设备不支持组包,可 将组包参数设置为 0 即可,如下图 。注意请求帧间隔是指发出下一帧请求与上一帧 请求之间的时间间隔。
新建标签

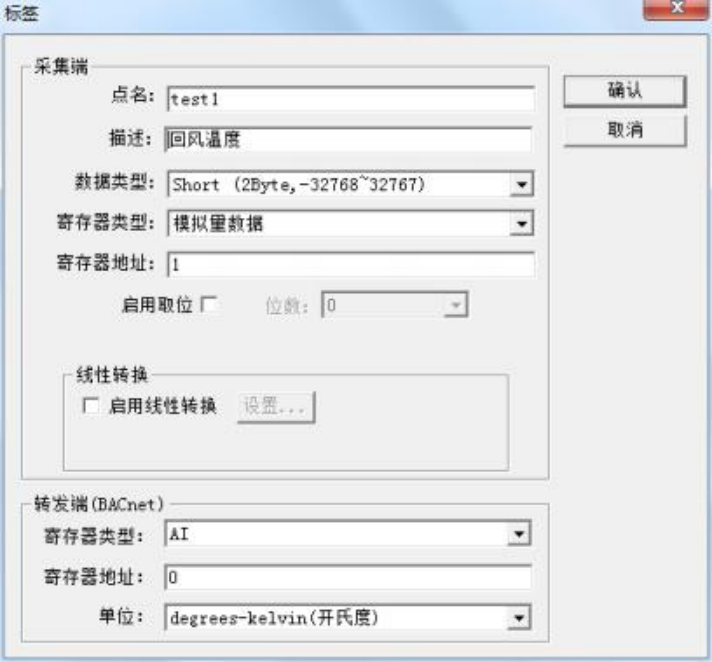

设备建立好后, 选择新建标签(点) ,在建立点位的时候,采集端寄存器类型对应命 令信息编码,用户可以根据实际情况选择寄存器类型,寄存器地址是指要读取的数据地址, 如下图,此种配置方式表示要获取空调回风温度, 如果寄存器地址设为 2,则表示 要获取空调回风湿度。
如果是读取模拟量的数据,由于从站设备返回的数据是经过扩大 10 倍处理的,所以想 要得到实际数据,可以在标签设置中启用线性转换功能, 如下图

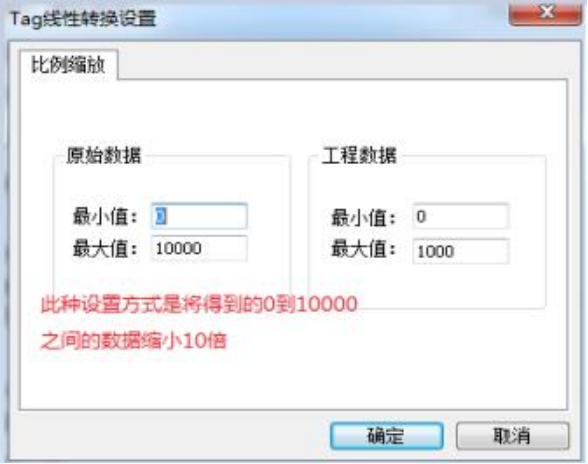

点击设置, 在弹出来的窗口中设置线性转换关系, 如下图

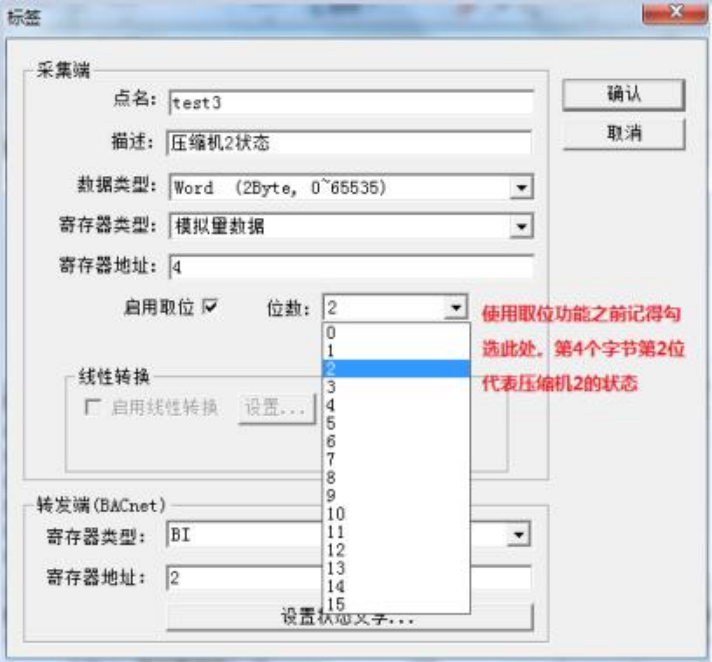

如果是读取空调开关状态和部件状态,由于传输时以字节为基本单位传输, 每个状态 是具体反映在某个字节的某一位,所以需要用到本软件的取位功能,如下图

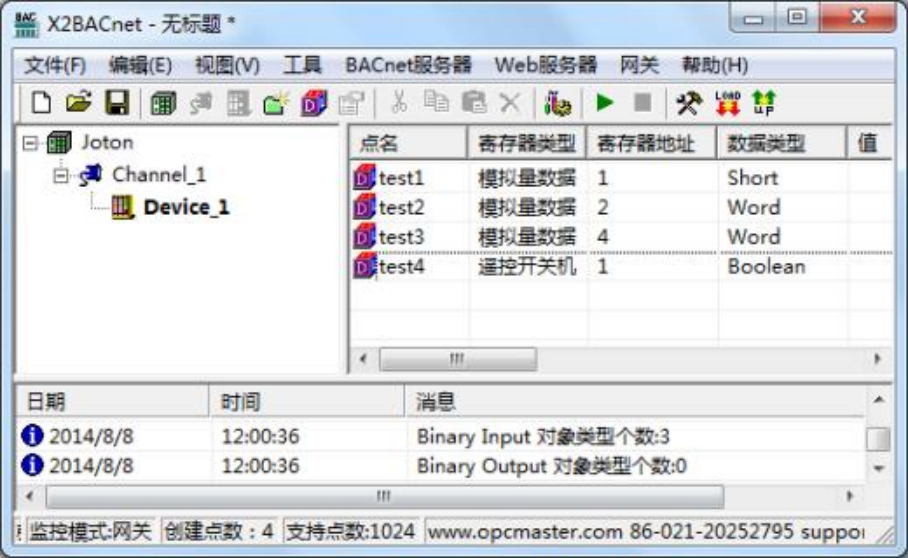

注意: 转发端 BACnet 从站寄存器基地址可以从 0 开始分配。标签建立完成后如下图
采集端支持的数据类型有:Boolean 、Word、Short、Dword、Long 、Float、Double, 具体描述如表

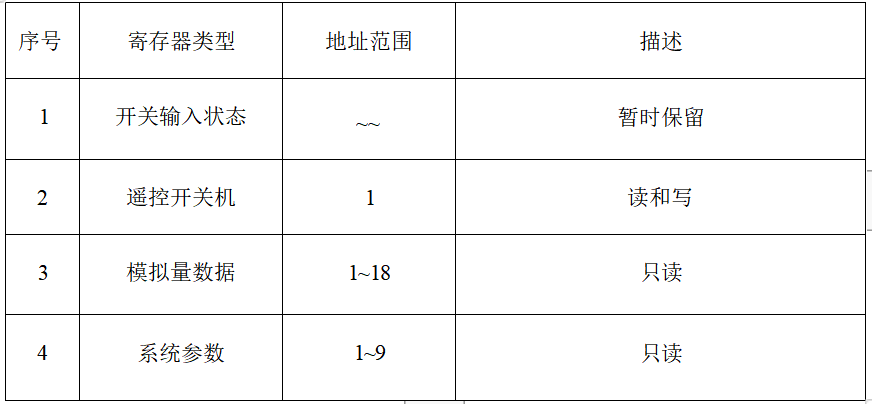

采集端支持的寄存器类型有 4 种,具体描述如表
