新建驱动

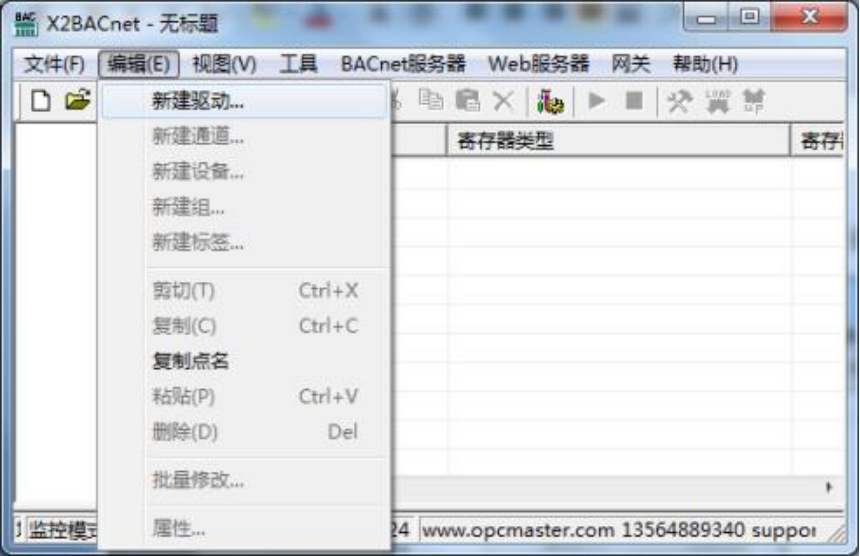

在上位机配置界面菜单栏选择“新建驱动”选项， 如下图

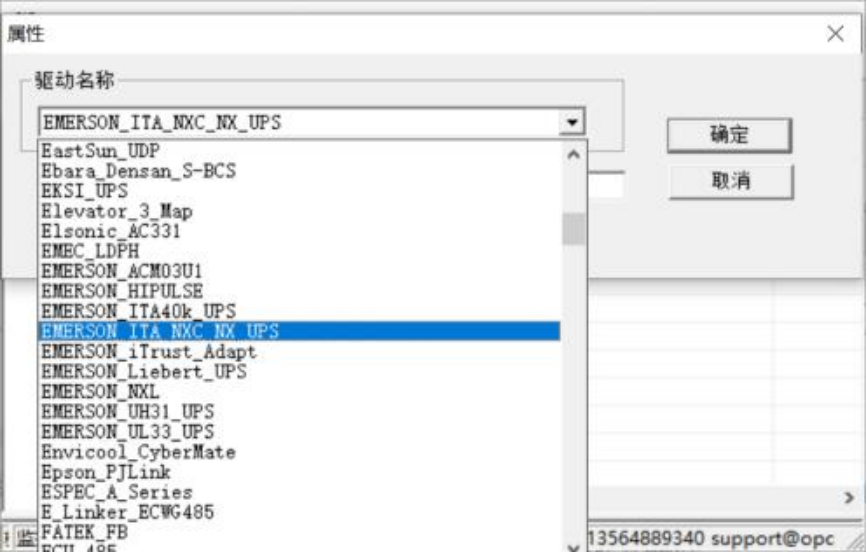

在弹出来的窗口中选择“EMERSON_ITA_NXC_NX_UPS”， 如下图
新建通道

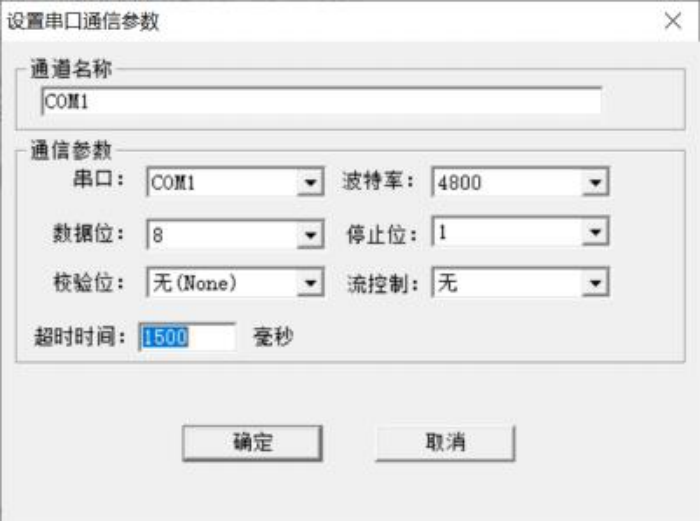

添加好驱动后， 选择新建通道， EMERSON_ITA_NXC_NX_UPS 是艾默生 UPS 电总 协议， 主要以 RS-485 通信方式通讯，默认通道为串口 1 ，默认通讯参数： 4800bps ，8 ， 无校验位，1 个停止位，默认超时时间 1500 毫秒，在配置时，如果设备响应比较慢， 超 时时间尽量设置长一点， 如下图 。注意超时时间是指主站请求帧的等待超时时间。
新建设备

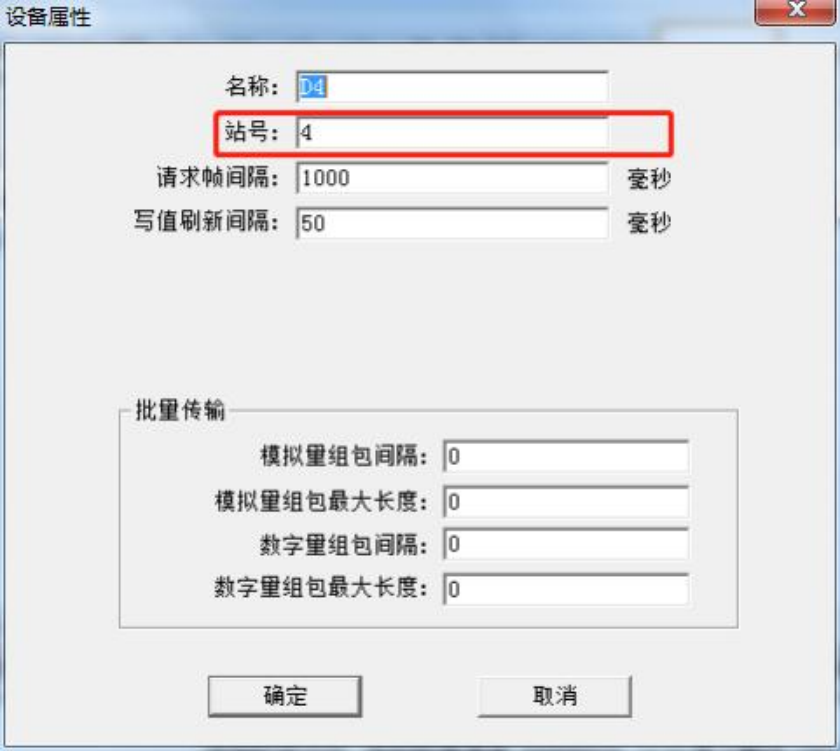

通道建立完成后，选择新建设备，在弹出来的对话框中设置设备相关属性， 设备默认 站号为 4，站号对应控制器的设备号，请求帧间隔为 1000 毫秒，将组包参数设置为 0 即可， 如下图 。注意请求帧间隔是指发出下一帧请求与上一帧请求之间的时间间隔。
新建标签

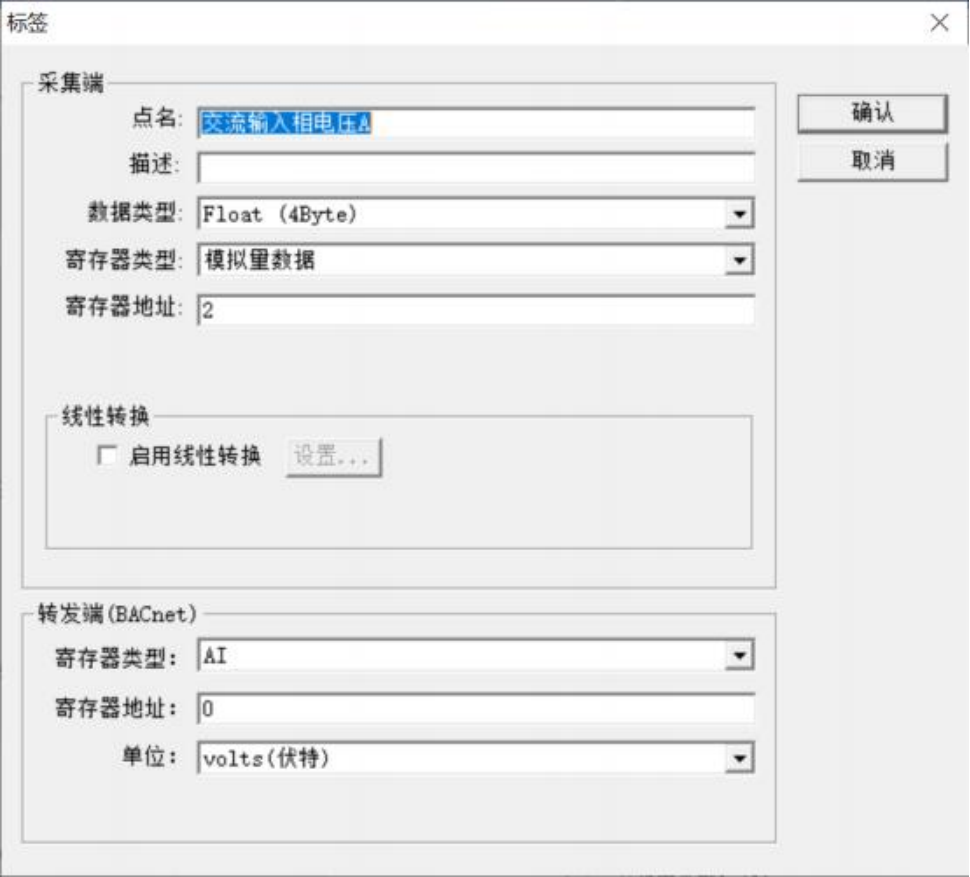

设备建立好后，选择新建标签(点) ，在建立点位的时候，采集端寄存器类型对应命 令信息编码，用户可以根据实际情况选择寄存器类型，寄存器地址是指要读取的数据地址， 如下图

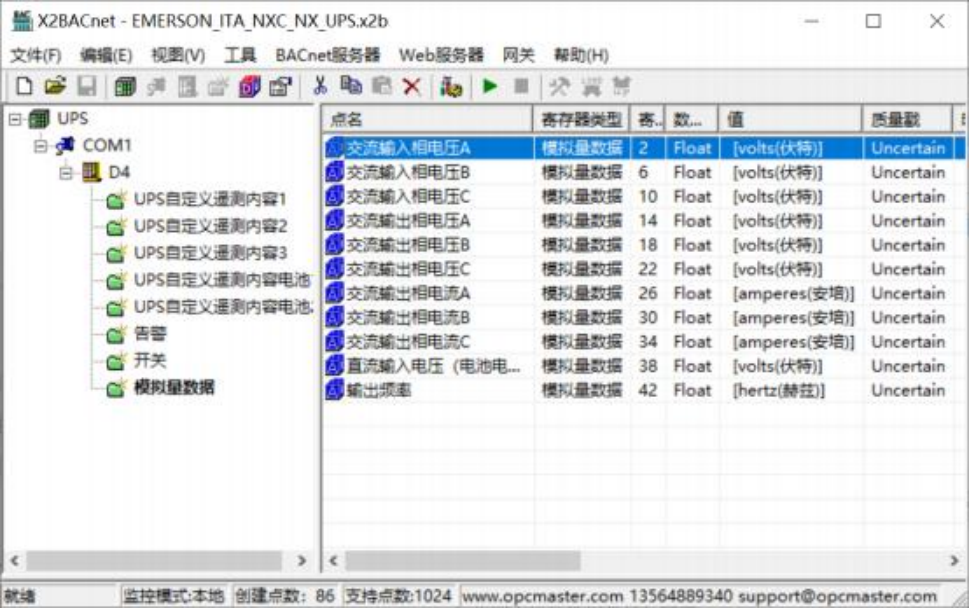

注意： 以上 Tag 属性中， 转发端 BACnet 从站寄存器基地址可以从 0 开始分配。标签 建立完成后如下图

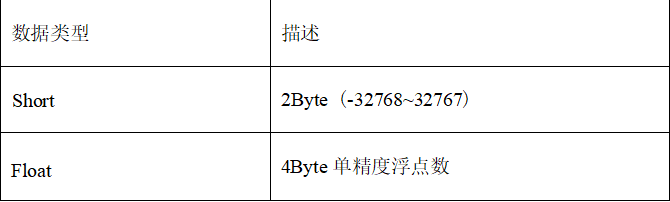

采集端支持的数据类型如下表

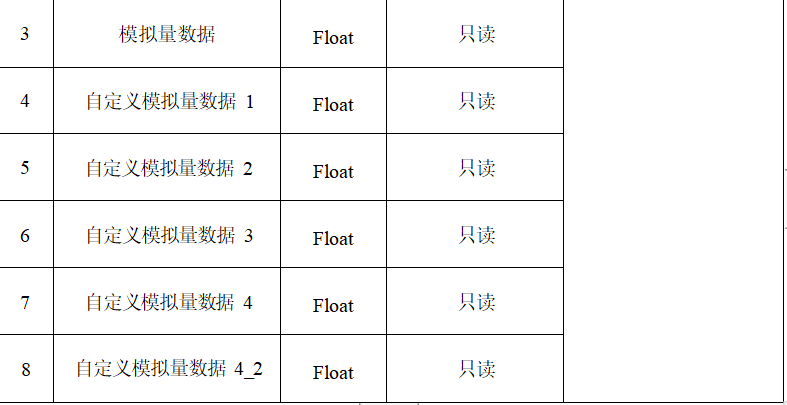

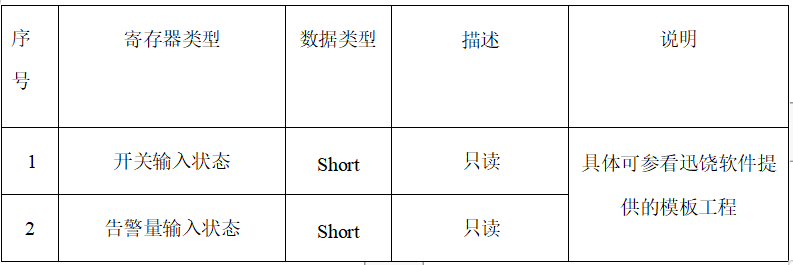

详细寄存器地址含义可对应协议文档说明，采集端支持的寄存器，具体说明如表
