新建驱动
在上位机配置界面菜单栏选择“新建驱动”选项, 如下图
在弹出来的窗口中选择“EKSI_UPS”,如下图
新建通道

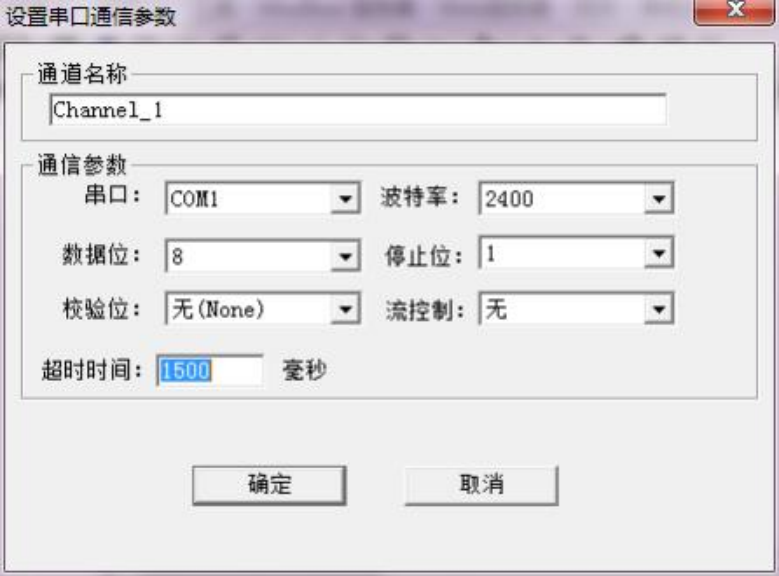

添加好驱动后,选择新建通道,EKSI_UPS 是江苏爱克赛 UPS 控制通讯协议,以 RS232 方式通讯, 默认通道串口 1,默认传输波特率可选 2400bps,数据格式为 8 数据位, 1 停 止位, 无校验。默认超时时间为 1500ms,在配置时,如果设备响应比较慢, 超时时间尽 量设置长一点, 如下图 。注意超时时间是指主站请求帧的等待超时时间。
新建设备

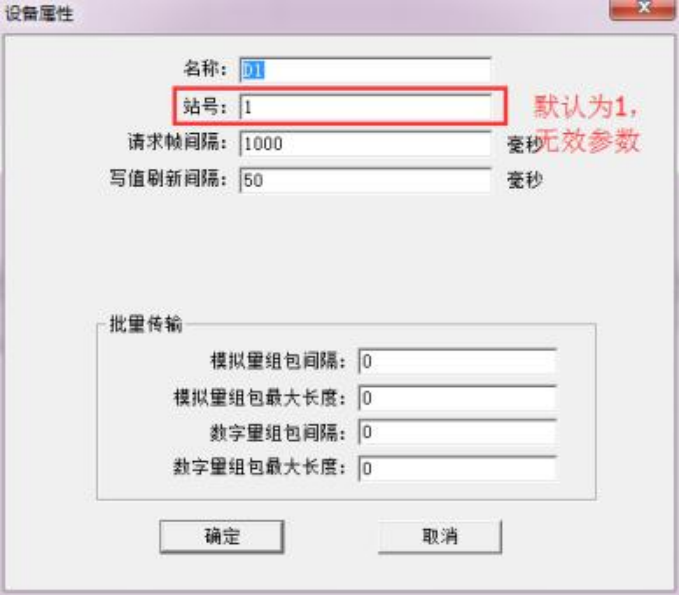

通道建立完成后,选择新建设备,在弹出来的对话框中设置设备相关属性, 站号对应 设备的地址号, 默认站号为 1 (此处站号为无效参数,故一个通道只能一台 UPS 设备) 。 请求帧间隔为 1000 毫秒,可将组包参数设置为 0 即可,如下图 。注意请求帧间隔 是指发出下一帧请求与上一帧请求之间的时间间隔。
新建标签

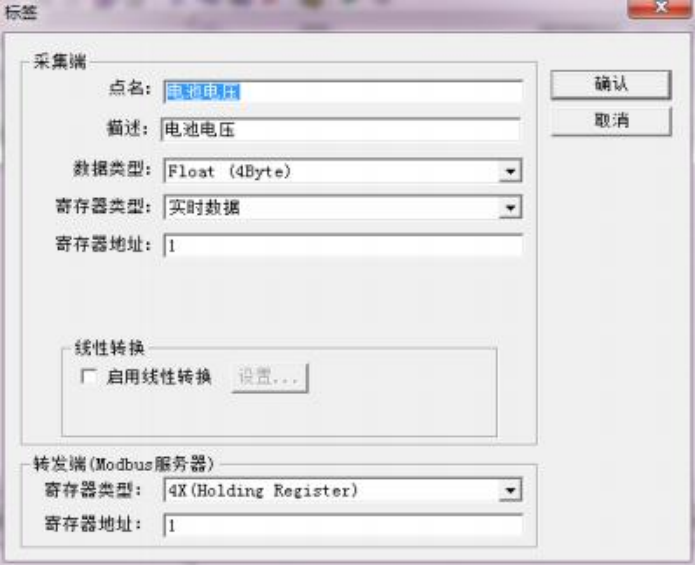

设备建立好后, 选择新建标签(点) ,如下图 ,在建立点位的时候, 采集端寄 存器类型为实时数据、状态查询、三相实时数据、额定信息。寄存器地址是指要读取的数 据字段地址。

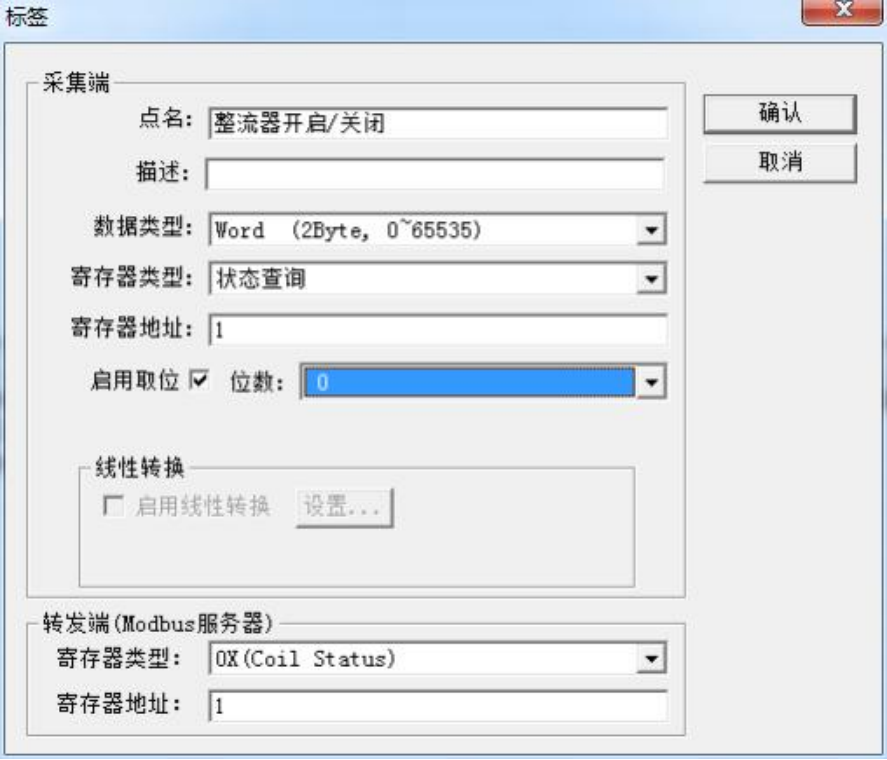

如果是要读取 UPS 状态信息时,需要用到取位的功能,如下图 2- 127-6 所示,寄存器 类型选择状态查询,寄存器地址 1 表示 UPS 状态信息, 勾选取位, 取第 0 位表示整流器开 启/关闭,值为 1 表示开启、0 表示关闭。

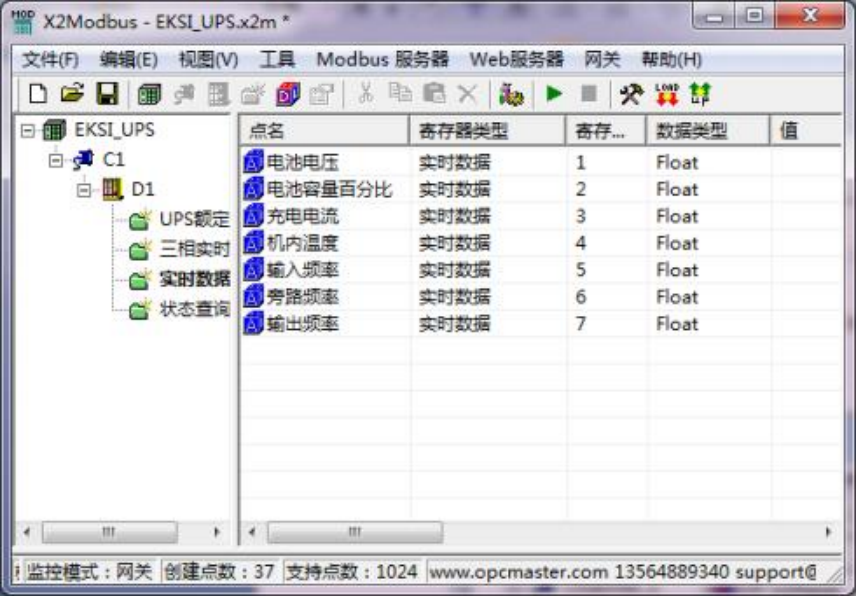

注意: 以上 Tag 属性中 ,转发端 Modbus 从站寄存器基地址可以从 1 开始分配。标 签建立完成后如下图

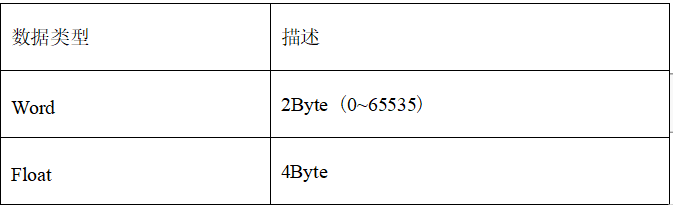

支持的数据类型如下表

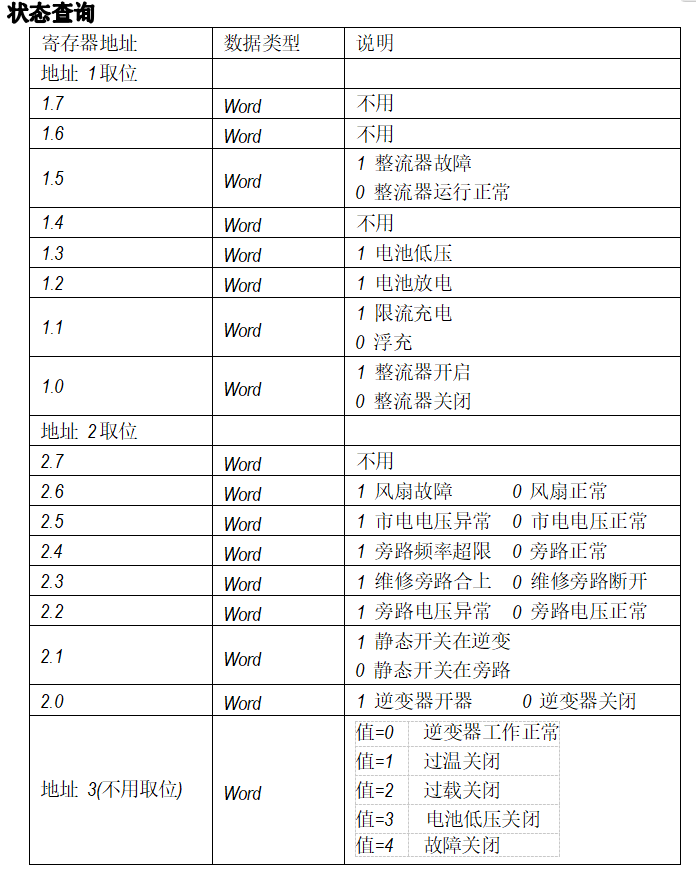

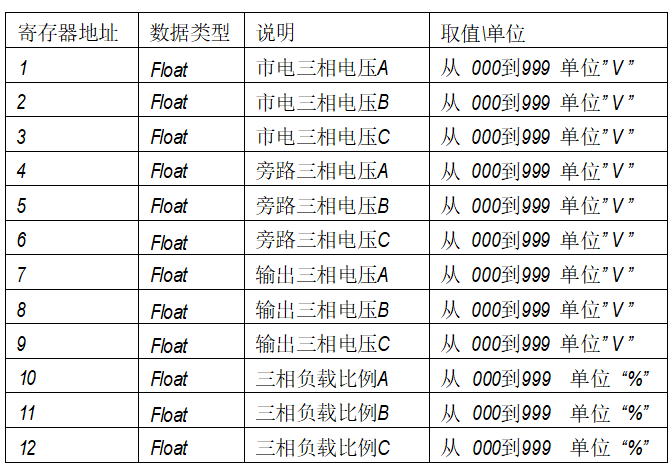

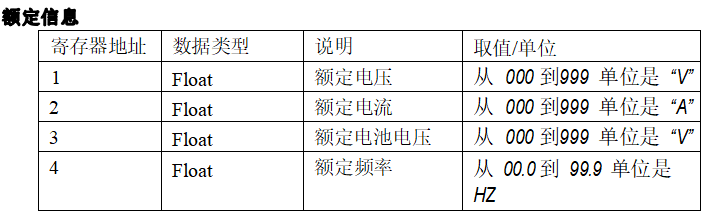

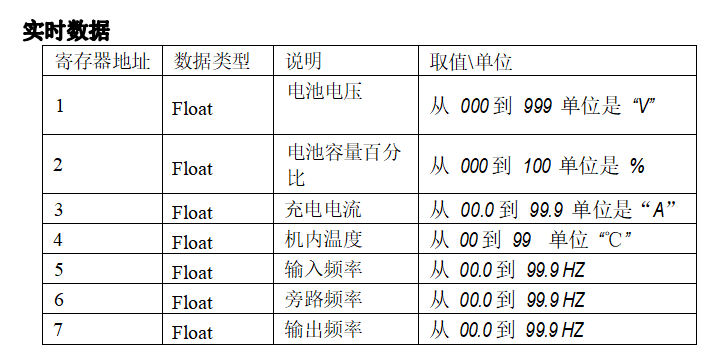

寄存器地址定义如表
