Joton_Tmaster_TXXY_GJ (约顿空调 TXXY_GJ 型电总协议)

新建驱动

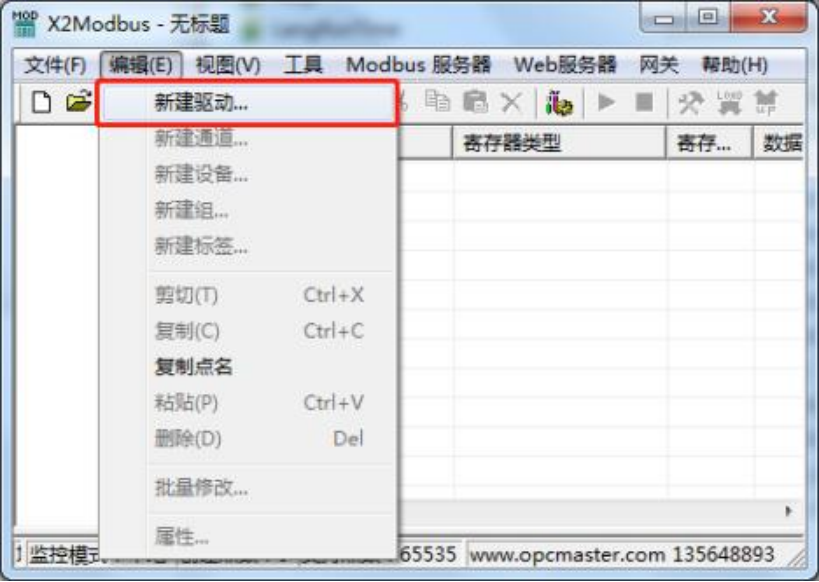

在上位机配置界面菜单栏选择“新建驱动”选项, 如下图

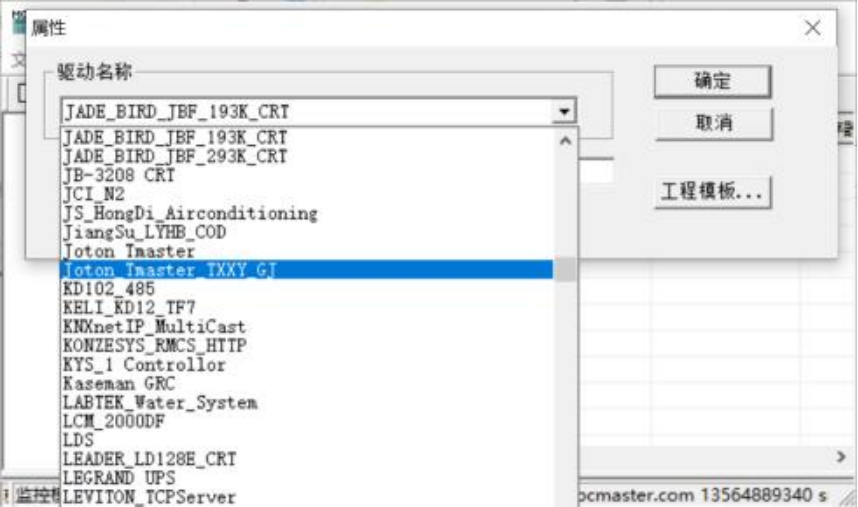

在弹出来的窗口中选择“Joton_Tmaster_TXXY_GJ”,如下图

新建通道

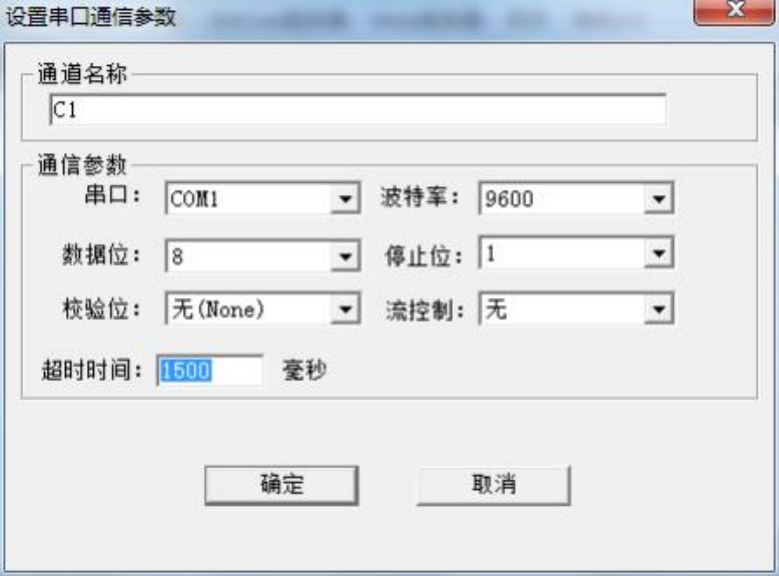

添加好驱动后, 选择新建通道, Joton_Tmaster_TXXY_GJ 是约顿空调 TXXY_GJ 型电 总协议,以串口通信方式通讯, 默认通道为串口 1 ,默认通讯参数: 9600bps ,8,无校验 位, 1 个停止位, 默认超时时间 1500 毫秒, 在配置时, 如果设备响应比较慢,超时时间 尽量设置长一点,如下图

新建设备

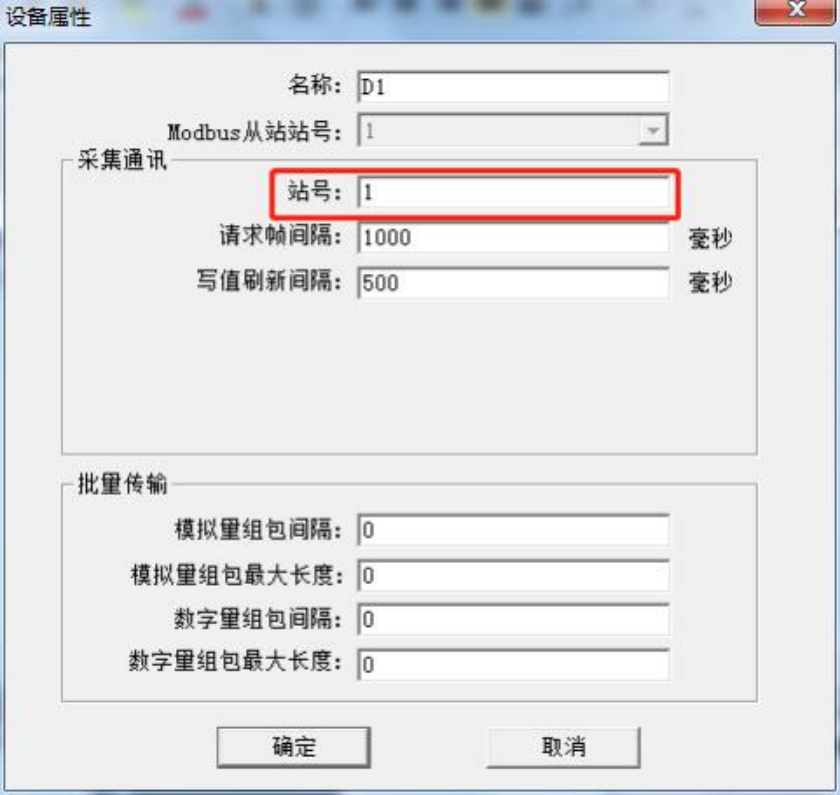

通道建立完成后,选择新建设备,在弹出来的对话框中设置设备相关属性, 设备默认 站号为 1,站号对应控制器的设备号,请求帧间隔为 1000 毫秒,将组包参数设置为 0 即可, 如下图 。注意请求帧间隔是指发出下一帧请求与上一帧请求之间的时间间隔。

新建标签

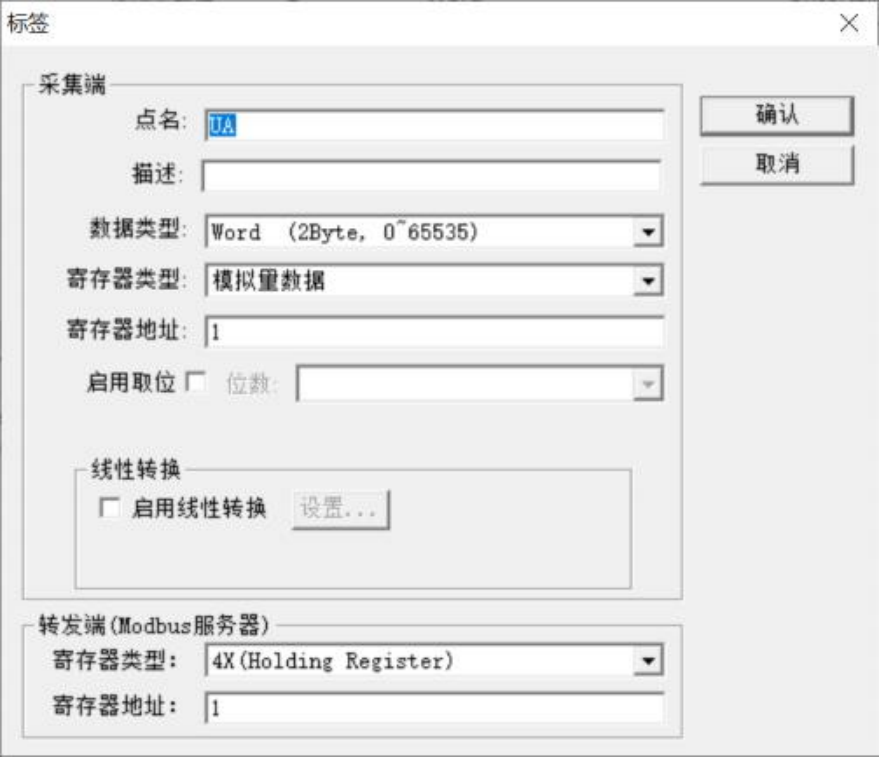

设备建立好后, 选择新建标签(点) ,在建立点位的时候,采集端寄存器类型对应命 令信息编码,用户可以根据实际情况选择寄存器类型,寄存器地址是指要读取的数据地址, 具体如下表

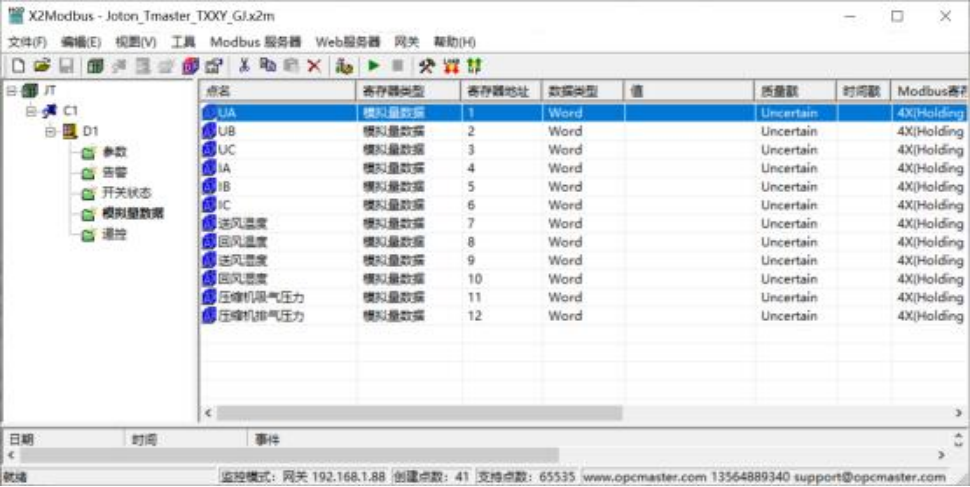

标签建立完成后如下图

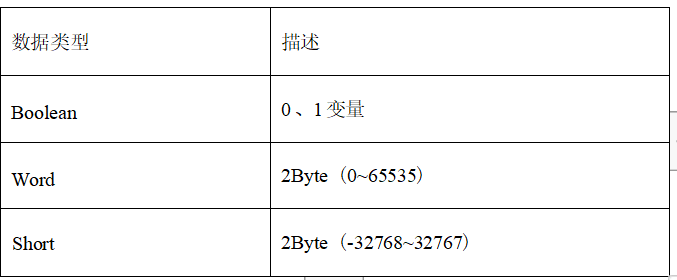

采集端支持的数据类型, 具体描述如表

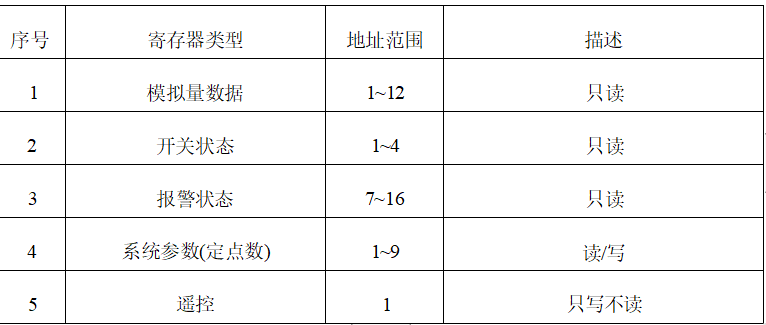

支持的寄存器类型具体说明如表 示。具体每个点含义, 可参考该驱动的范例工程文件。
