YDT1363.3 (通信局电源、空调和环控通讯设备电总协议， 目前只支持读数据)

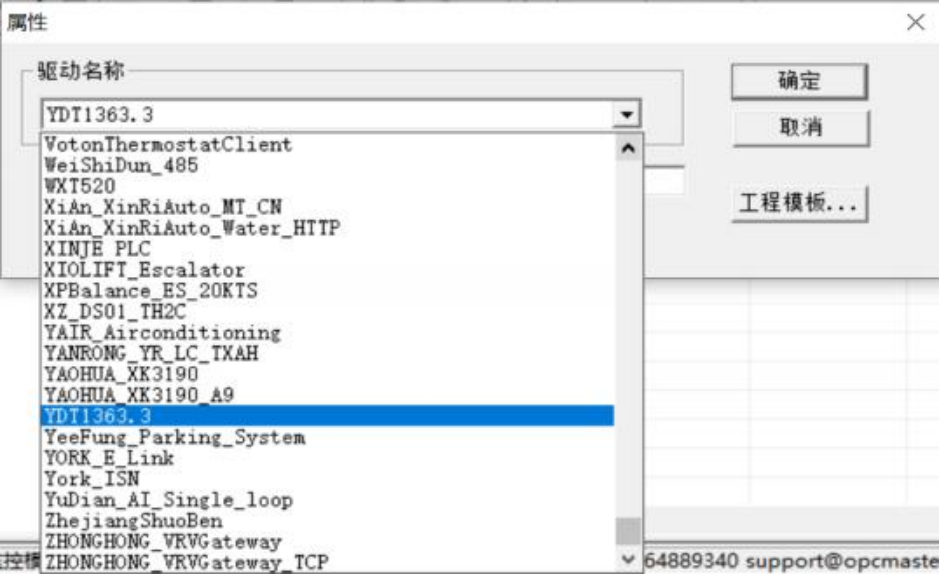

在上位机配置界面菜单栏选择“新建驱动”选项， 如下图

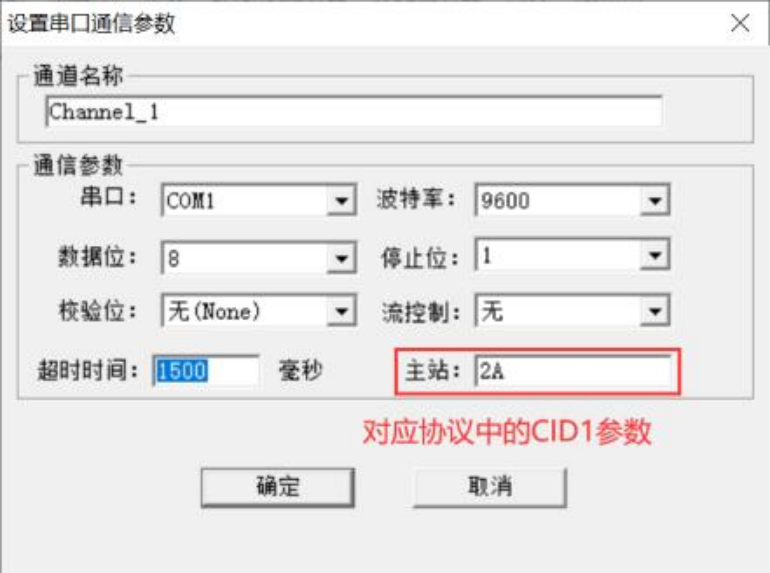

添加好驱动后， 选择新建通道， YDT1363.3 是国家通信局电源、空调、环境集中控制 系统中的前端智能设备通讯协议，又称电总协议，默认通讯参数：9600bps，8，无校验位， 1 个停止位，默认超时时间 1500 毫秒，主站对应设备协议的中的命令信息编码 CID1 参数， 格式为十六进制。 在配置时，如果设备响应比较慢， 超时时间尽量设置长一点，如下图 。注意超时时间是指主站请求帧的等待超时时间。

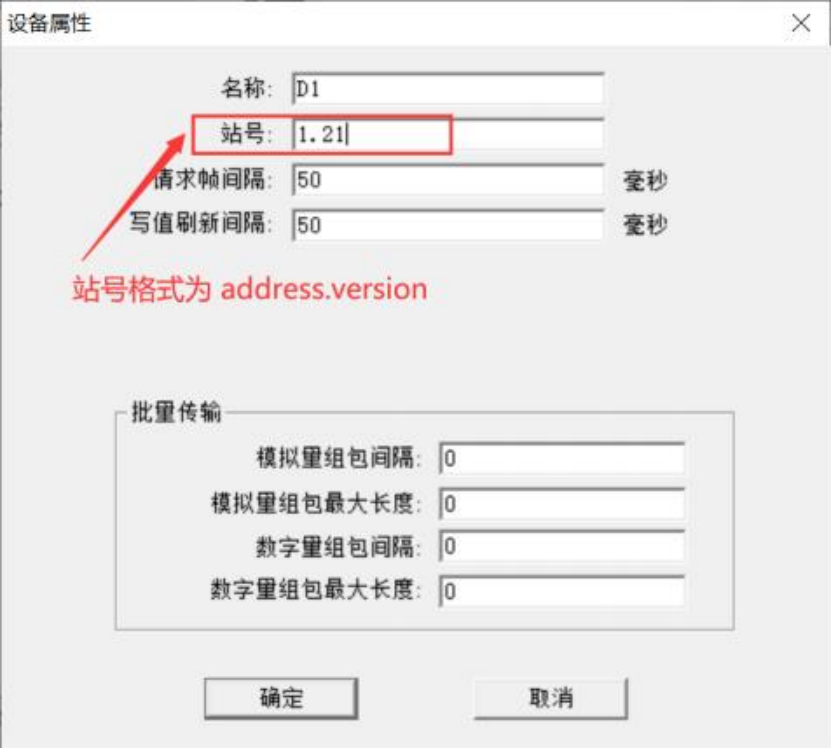

通道建立完成后，选择新建设备，在弹出来的对话框中设置设备相关属性， 设备默认 站号为 1.21 ，表示设备地址 1，协议版本号为 2.1。如果版本号无法确定，则可以将版本号 参数忽略不填，程序会自动匹配对应的版本号。请求帧间隔为 50 毫秒，如下图 。 注意请求帧间隔是指发出下一帧请求与上一帧请求之间的时间间隔。

站号高级写法， 四层节点，(为了读取多个组， 同一个设备多个 CID 数据)

站号.版本号.组号.CID1

如 1.21. 1.2A

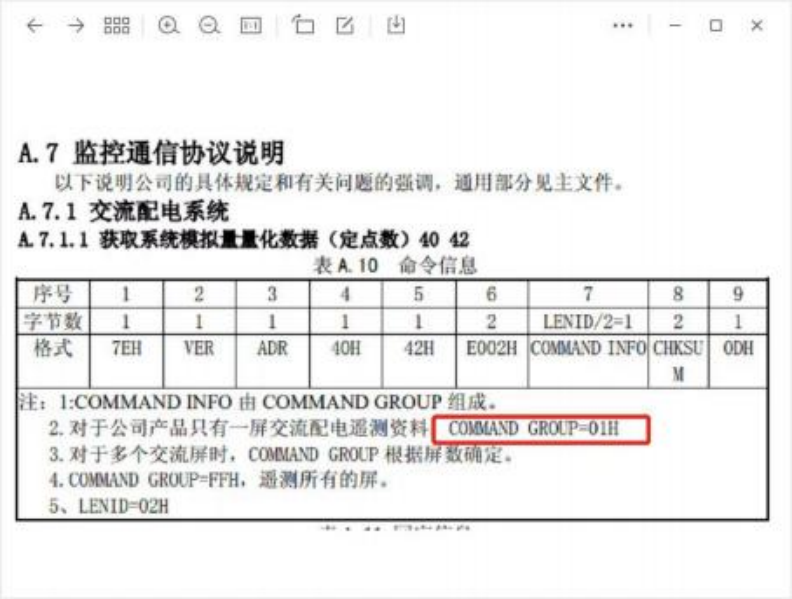

协议中组号 01

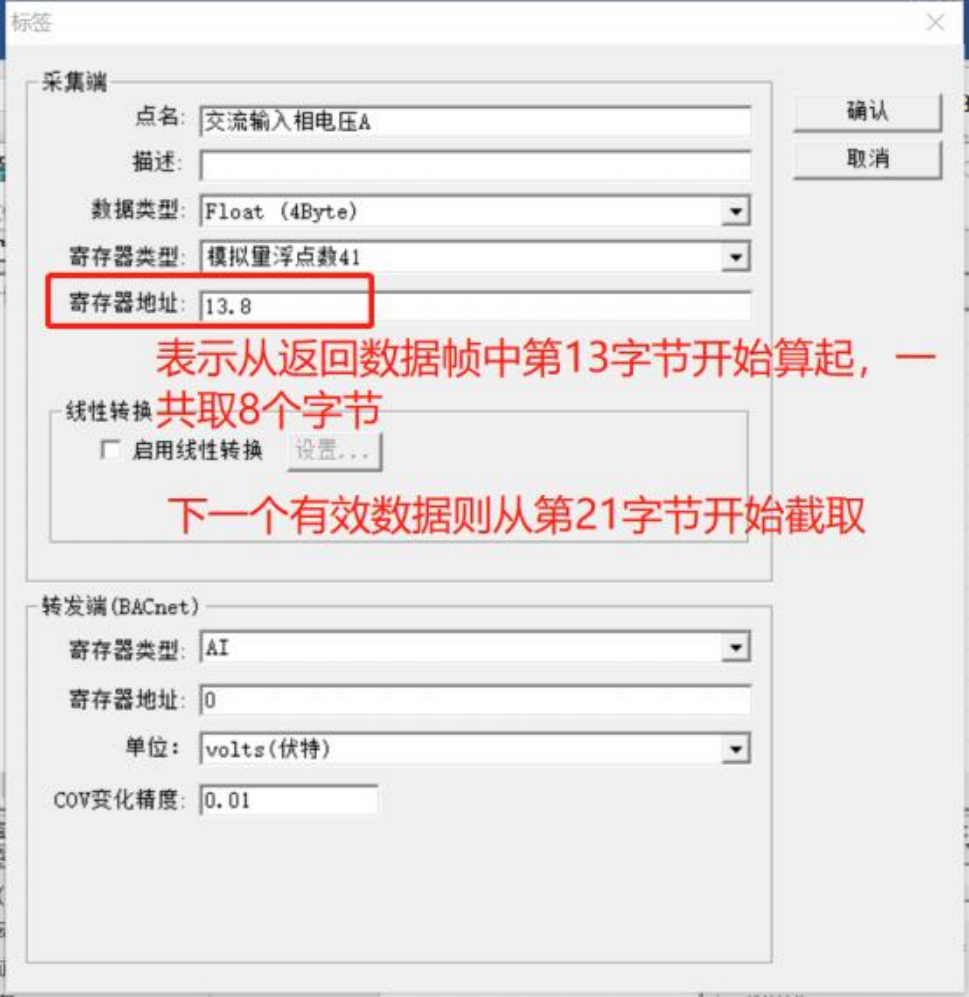

设备建立好后， 选择新建标签(点) ，在建立点位的时候，采集端寄存器类型对应命 令信息编码 CID2，用户可以根据协议文档选择寄存器类型，寄存器地址 M.N 是指要截取 返回报文中的起始字节序号和字节长度，用户实际需要数据一般 M 是从 13 字节开始算起， 如下图

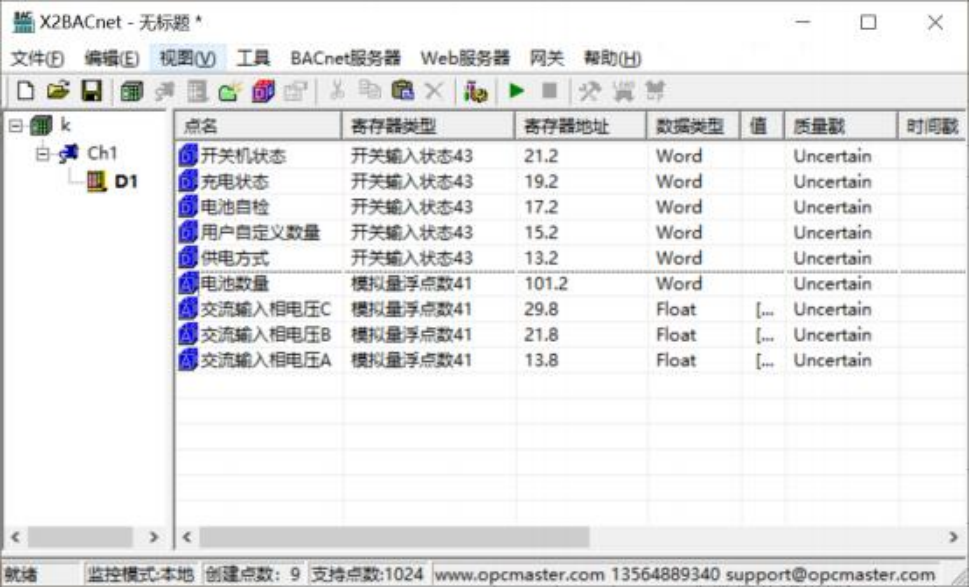

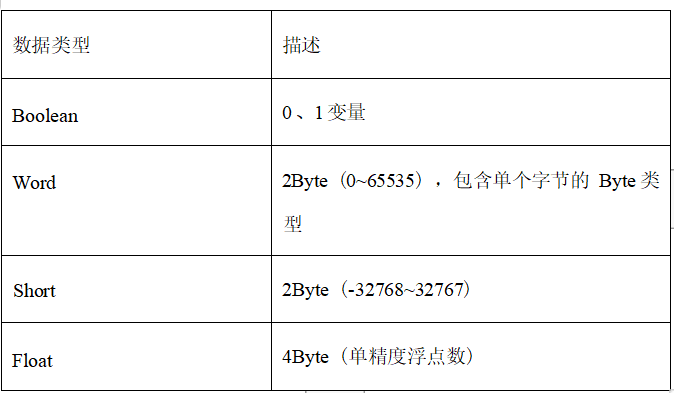

注意：  截取长度 N 依据要处理的数据类型，boolean 和 byte  (byte 数据类型用 word 代替) 类型对应的 N 为 2，Word 和 Short 类型对应的 N 为 4，Dword、long 和 Float 类型对 应的 N 为 8 。以上 Tag 属性中， 转发端 BACnet 从站寄存器基地址可以从 0 开始分配。标

签建立完成后如下图

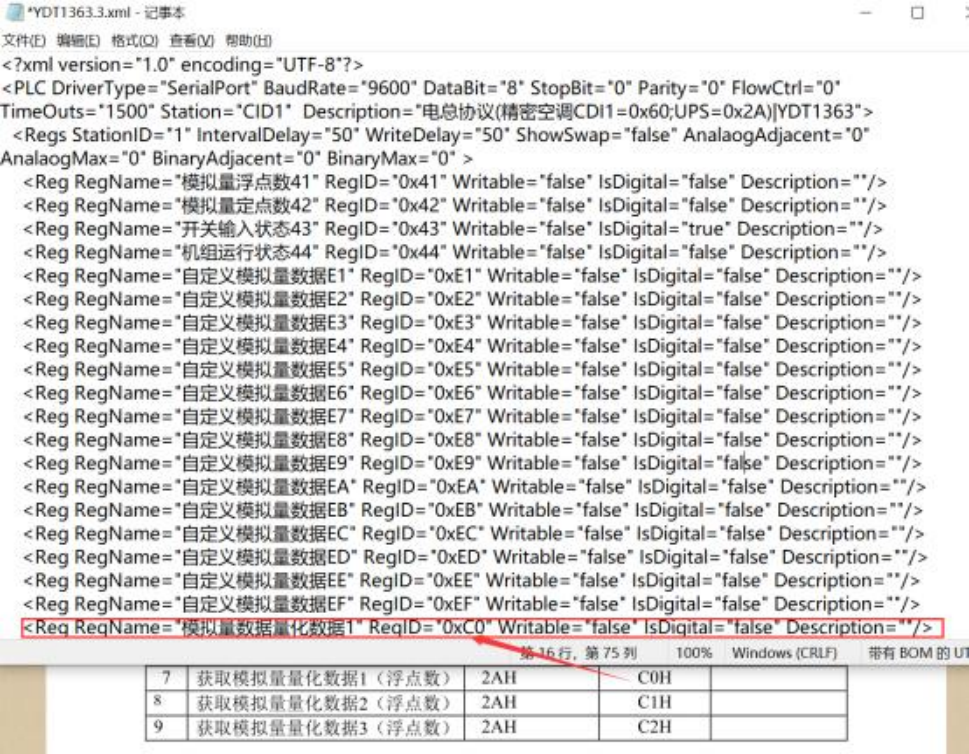

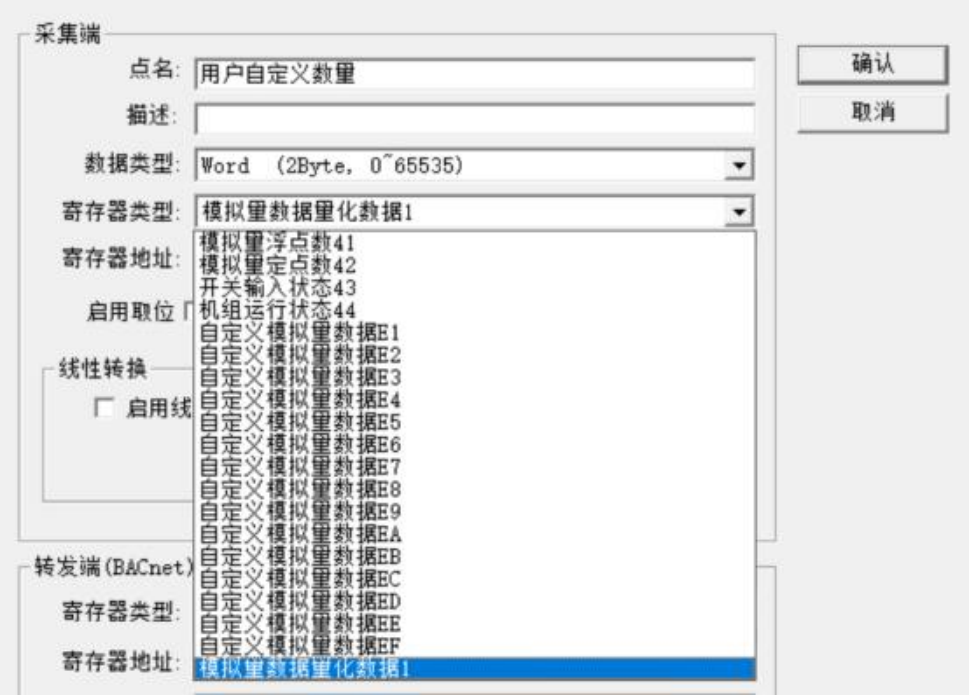

采集端支持的寄存器类型可以根据协议文档中的 CID2 字节自定义添加，用户可以将 配置软件 protocol 文件夹下的 YDT1363.xml 文件用记事本打开，添加实际需要用的类型编

码，如下图
