新建驱动

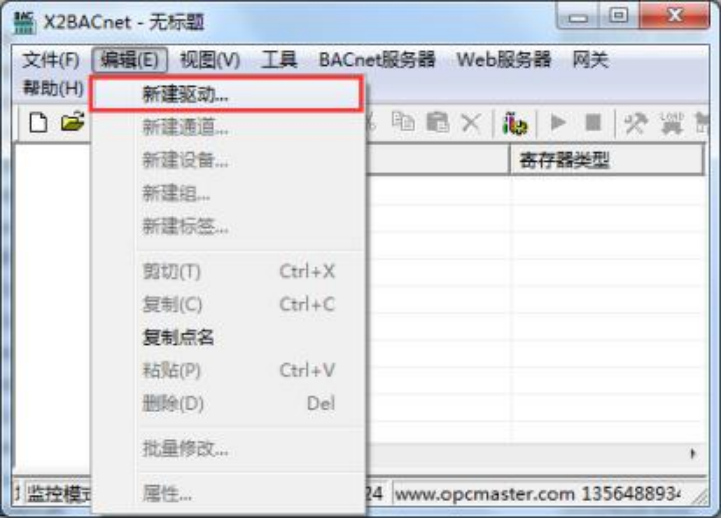

在上位机配置界面菜单栏选择“新建驱动”选项, 如下图

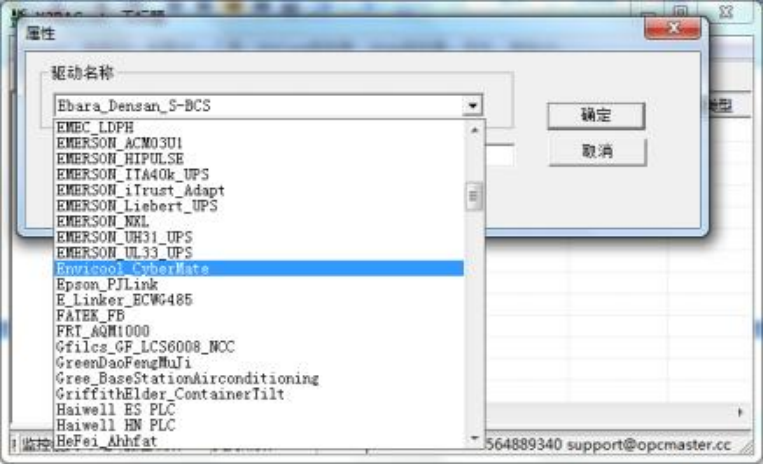

在弹出来的窗口中选择“Envicool_CyberMate”,如下图
新建通道

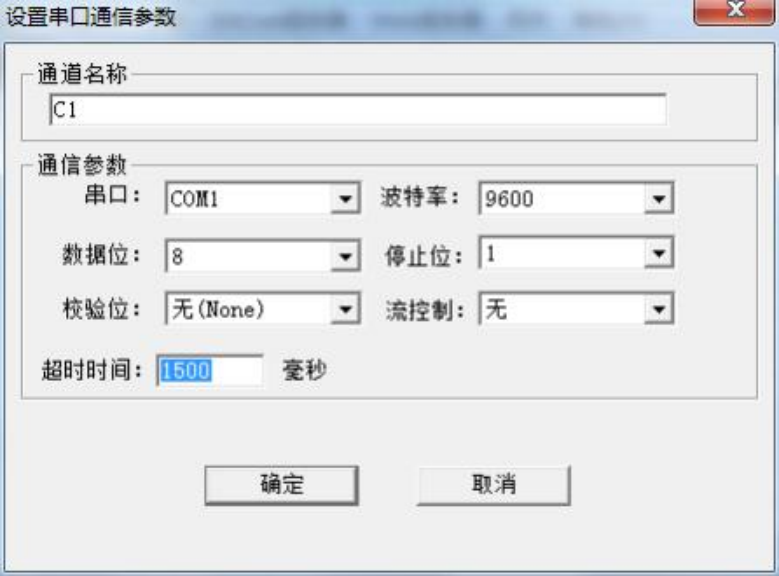

添加好驱动后,选择新建通道, VERTIV_PEX_CW_YDN32 是维谛技术 PEX+CW 空 调 YDN23 监控协议,以 RS-485 通信方式通讯,默认通道为串口 1,默认通讯参数:9600bps, 8 ,无校验位, 1 个停止位,默认超时时间 1500 毫秒,在配置时,如果设备响应比较慢, 超时时间尽量设置长一点,如下图 注意超时时间是指主站请求帧的等待超时时
间。
新建设备

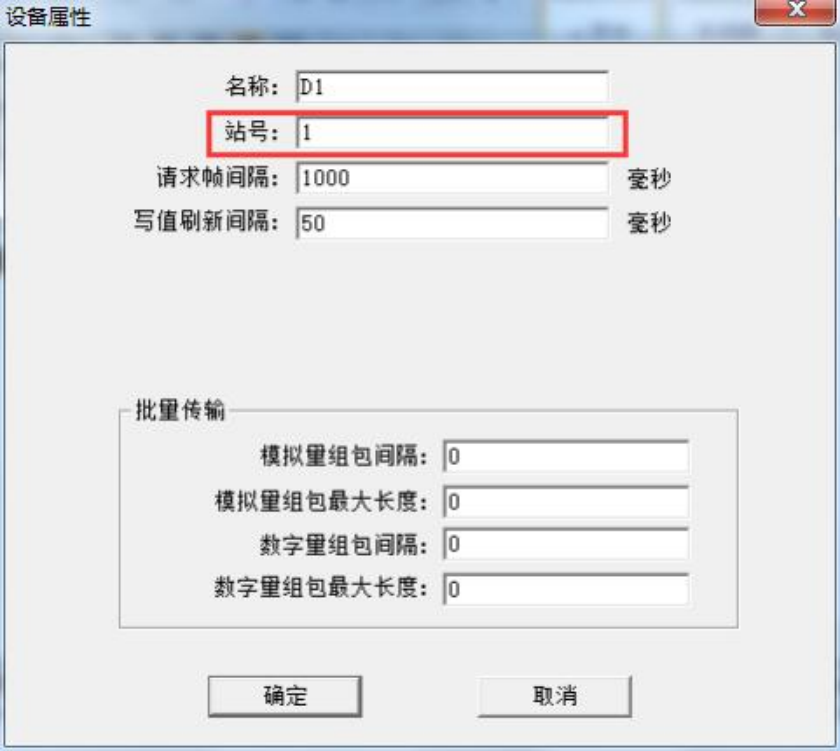

通道建立完成后,选择新建设备,在弹出来的对话框中设置设备相关属性, 设备默认 站号为 1,站号对应控制器的设备号,请求帧间隔为 1000 毫秒,将组包参数设置为 0 即可, 如下图 。注意请求帧间隔是指发出下一帧请求与上一帧请求之间的时间间隔。
新建标签

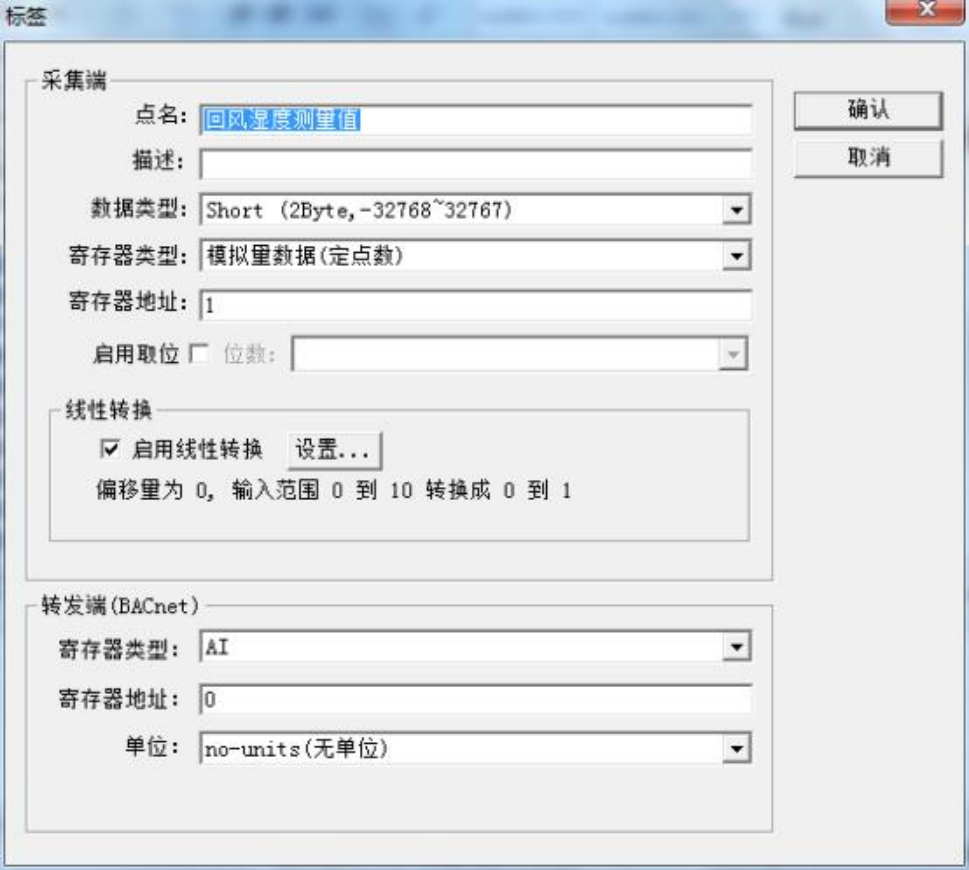

设备建立好后, 选择新建标签(点) ,在建立点位的时候,采集端寄存器类型对应命 令信息编码,用户可以根据实际情况选择寄存器类型,寄存器地址是指要读取的数据地址, 具体如下表

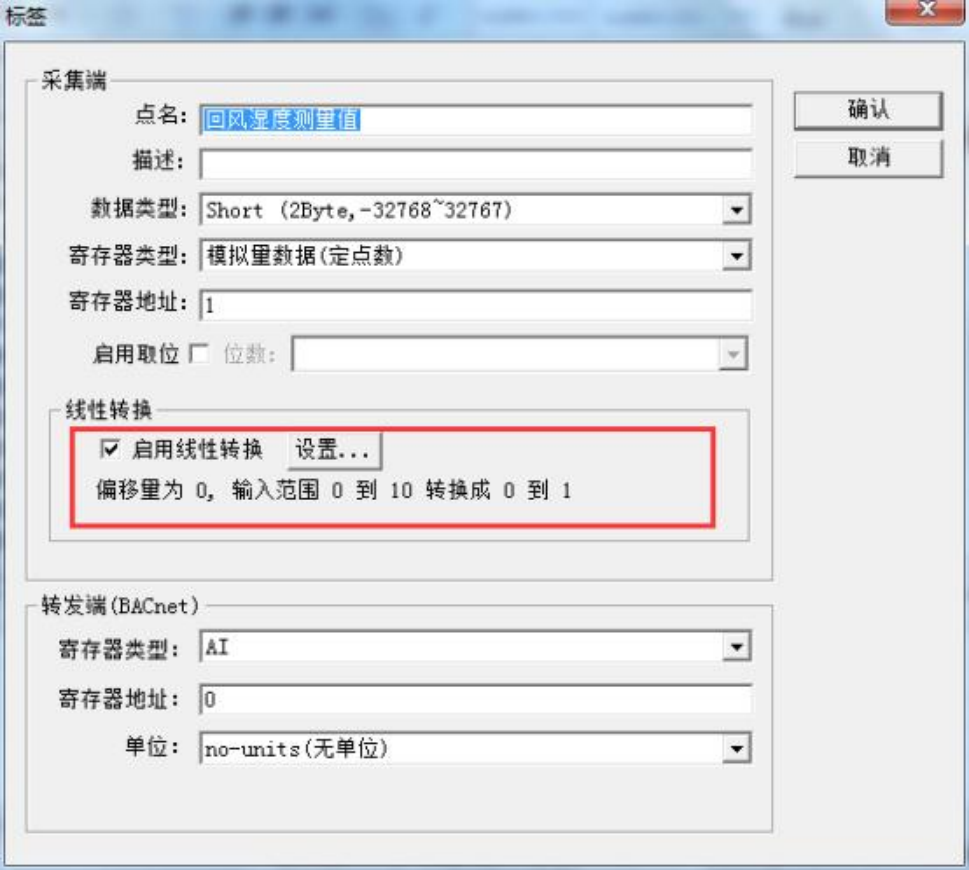

如果是读取模拟量的数据,由于从站设备返回的数据是经过扩大 10 倍处理的,所以想 要得到实际数据,可以在标签设置中启用线性转换功能,原始数据除以 10 倍,如下图

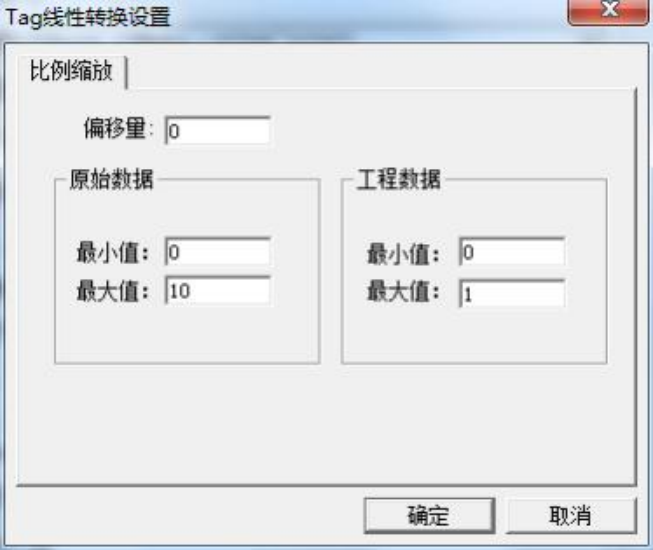

点击设置, 在弹出来的窗口中设置线性转换关系, 如下图

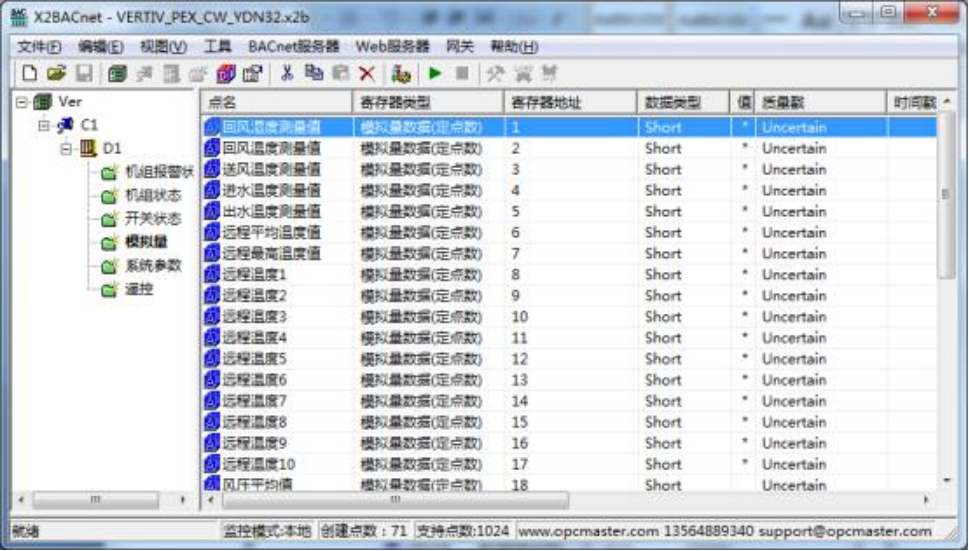

Tag 属性中,转发端 BACnet 从站寄存器基地址可以从 0 开始分配。标签建立完成后 如下图

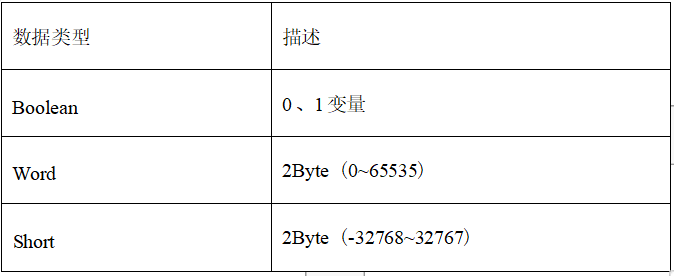

采集端支持的数据类型, 具体描述如表

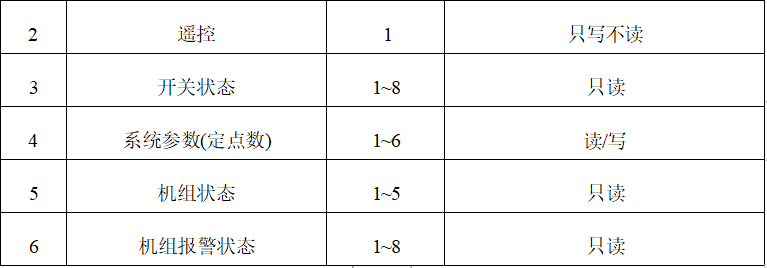

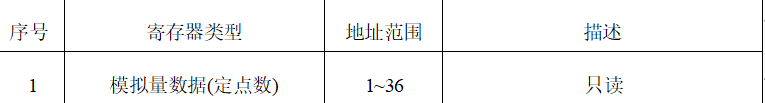

采集端支持的寄存器类型具体说明如表 所示。具体每个点含义,可参考该驱动的 范例工程文件。
