新建驱动
在上位机配置界面菜单栏选择“新建驱动”选项， 如下图

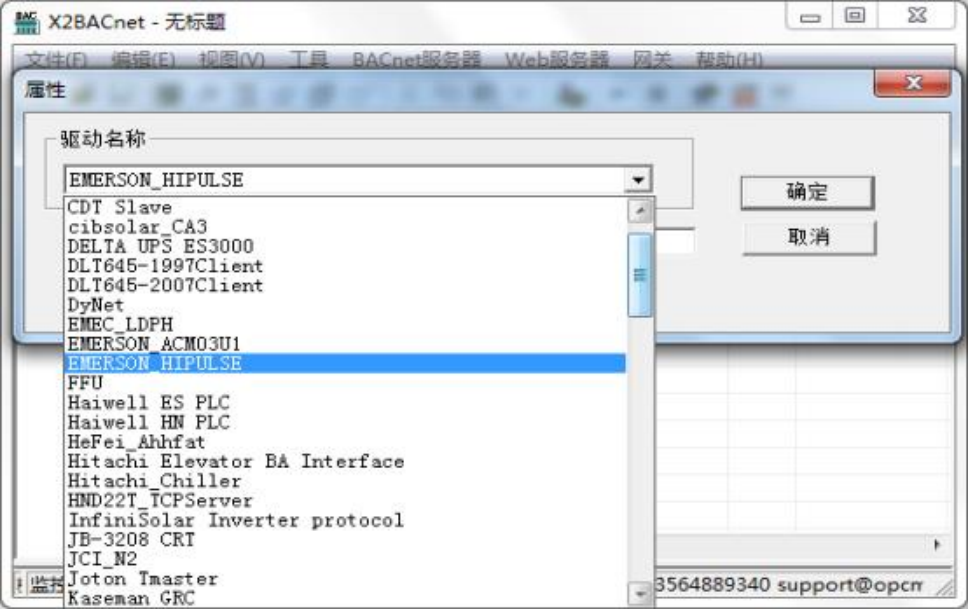

在弹出来的窗口中选择“EMERSON_ HIPULSE”，如下图
新建通道
添加好驱动后， 选择新建通道， EMERSON_ HIPULSE 是艾默生 UPS 电总协议，支 持波特率: 2400，4800 ，9600，主要以 RS-485 通信方式通讯，默认通道为串口 1，默认通 讯参数： 9600bps ，8，无校验位， 1 个停止位，默认超时时间 1500 毫秒， 在配置时， 如 果设备响应比较慢，超时时间尽量设置长一点，如下图 。注意超时时间是指主站请 求帧的等待超时时间。
新建设备

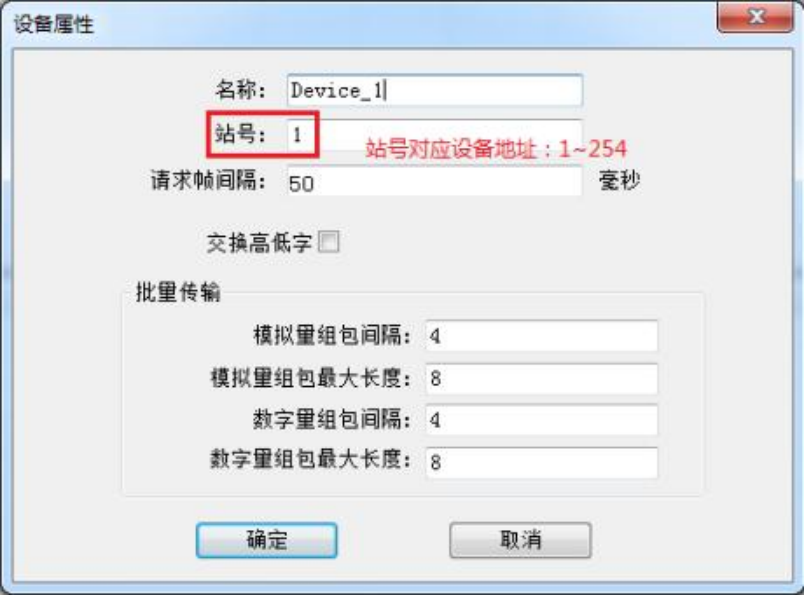

通道建立完成后，选择新建设备，在弹出来的对话框中设置设备相关属性， 设备默认 站号为 1，站号对应控制器的设备号，请求帧间隔为 50 毫秒，如果设备不支持组包， 可将 组包参数设置为 0 即可， 如下图 。注意请求帧间隔是指发出下一帧请求与上一帧请 求之间的时间间隔。
新建标签

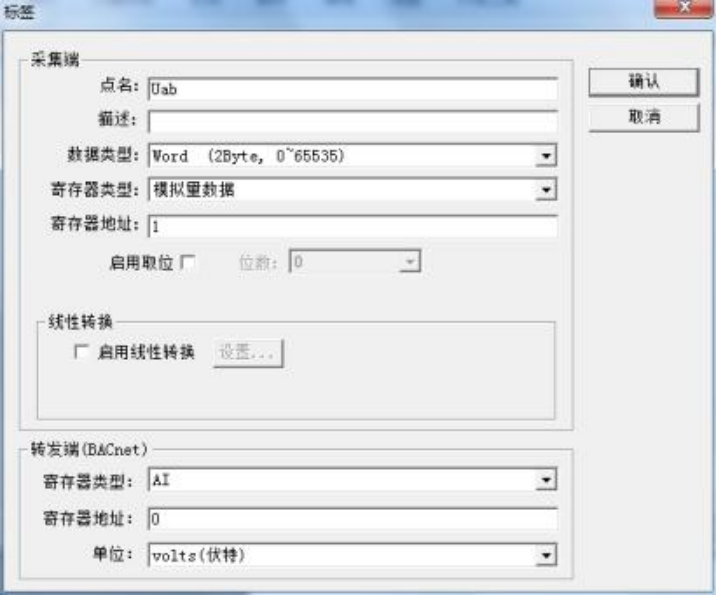

设备建立好后， 选择新建标签(点) ，在建立点位的时候，采集端寄存器类型对应命 令信息编码，用户可以根据实际情况选择寄存器类型，寄存器地址是指要读取的数据地址， 如下图

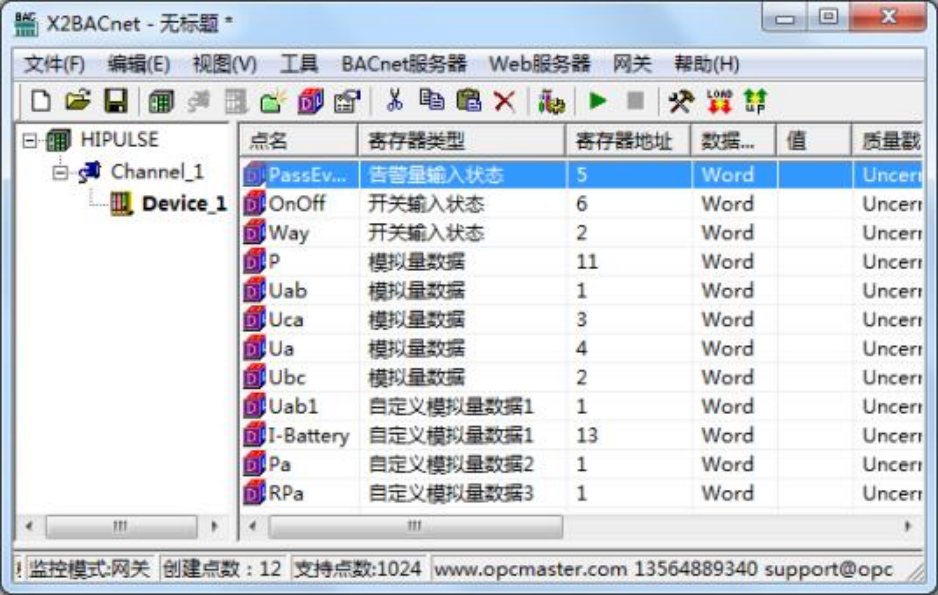

注意： 以上 Tag 属性中， 转发端 BACnet 从站寄存器基地址可以从 0 开始分配。标签 建立完成后如下图

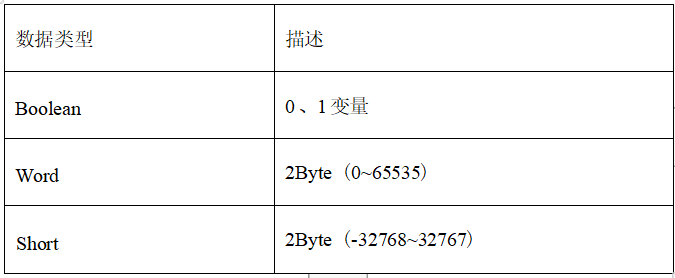

集端支持的数据类型如下表，建议数据类型都用 word 类型
详细寄存器地址含义可对应协议文档说明，采集端支持的寄存器类型共有 6 种，具体 说明如表
