新建驱动
在上位机配置界面菜单栏选择“新建驱动”选项， 如下图

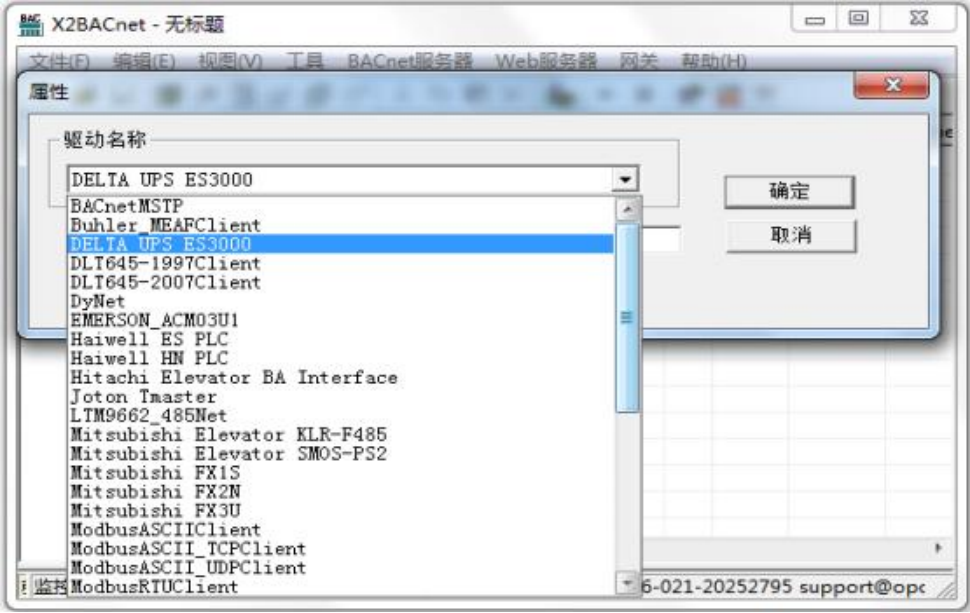

在弹出来的窗口中选择“DELTA UPS ES3000”，如下图
新建通道

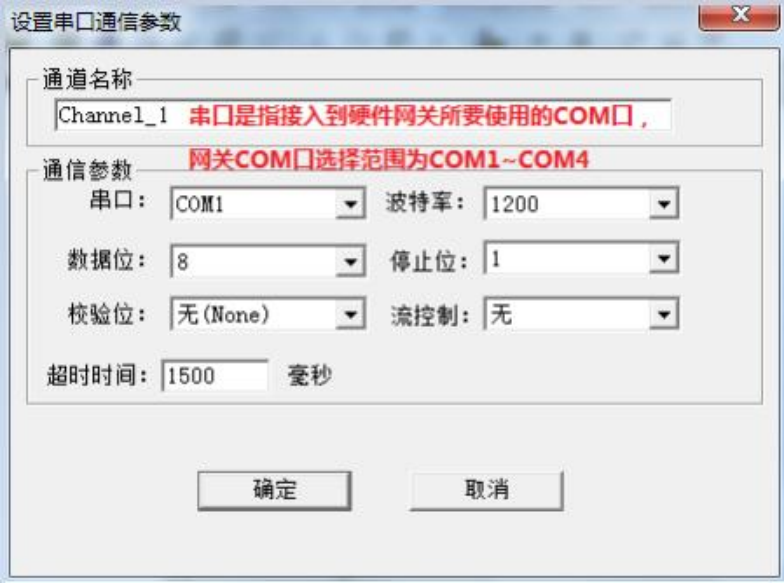

添加好驱动后，选择新建通道， DELTA UPS ES3000 是台达 UPS 电源控制通讯协议， 以 RS485 方式通讯，默认通道串口 1，默认传输波特率可选 1200bps，数据格式为 8 数据 位， 1 停止位， 无校验。 默认超时时间为 1500ms，在配置时， 如果设备响应比较慢，超 时时间尽量设置长一点， 如下图
新建设备

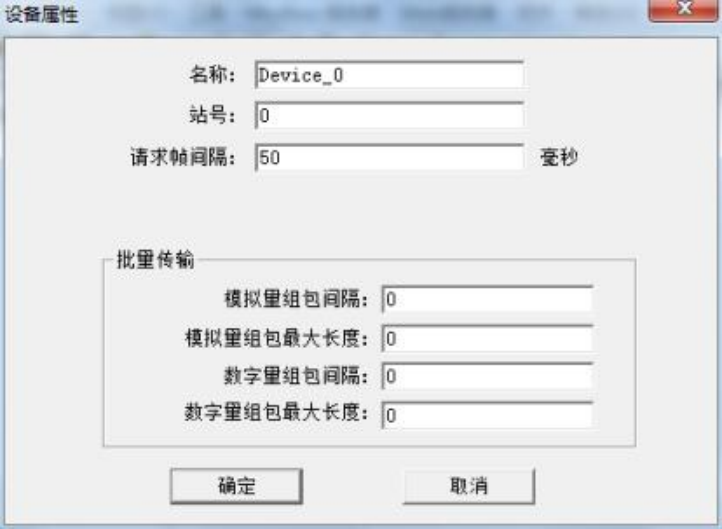

通道建立完成后，选择新建设备，在弹出来的对话框中设置设备相关属性， 站号对应 设备的地址号，默认站号为 0，请求帧间隔为 50 毫秒， 如果设备不支持组包，可将组包参 数设置为 0 即可，如下图 。注意请求帧间隔是指发出下一帧请求与上一帧得到回应之 间的时间间隔。
新建标签

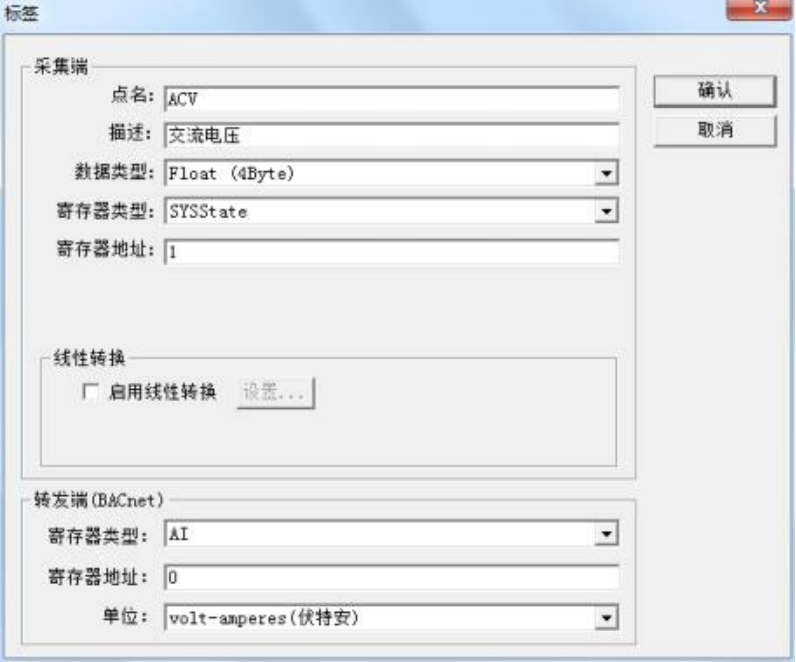

设备建立好后，选择新建标签(点) ，如下图 ，在建立点位的时候，采集端寄存 器类型对应 UPS 功能类型，寄存器地址是指要读取的数据字段地址。
如果是要读取电机 X 目前的状态、电流告警、故障灯信息时，需要用到取位的功能， 如下图 所示，寄存器类型选择 SMR，寄存器地址 13 表示设定充电机 1~6 的状态， 勾选取位(0~5 位对应充电机 1~6)， 取第 0 位表示设定充电机 1 的状态。

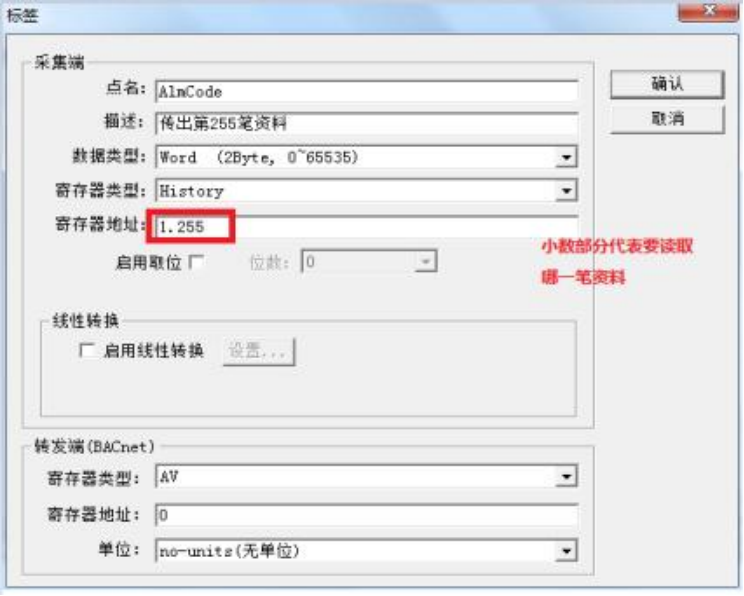

如果是要读取历史数据， 注意寄存器的地址由整数和小数两部分组成， 整数代表参数 的地址 (包括 AlmCode，年月 日，时分秒) ，小数部分代表要读取哪一组数据， 参数设置 如下图

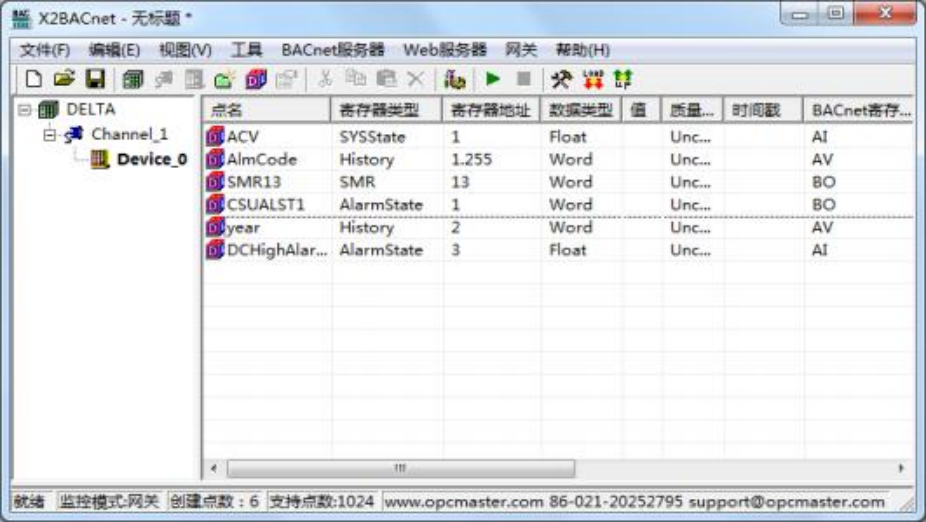

注意： 以上 Tag 属性中 ，转发端 BACnet 从站寄存器基地址可以从 0 开始分配。标 签建立完成后如下图

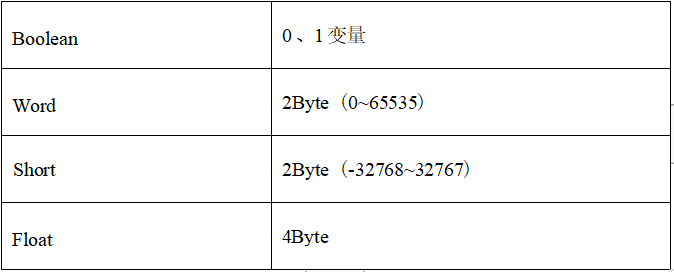

采集端支持的数据类型有：Boolean 、Word、Short、Float，具体描述如表
采集端支持的寄存器类型具体说明如表
各寄存器类型举例地址说明，更多的地址说明详见协议文档或者设备说明书。

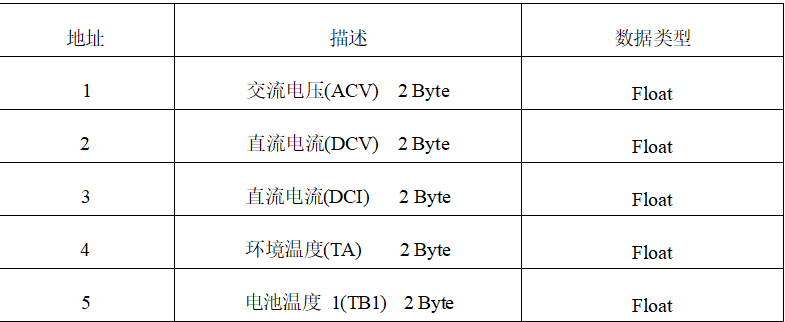

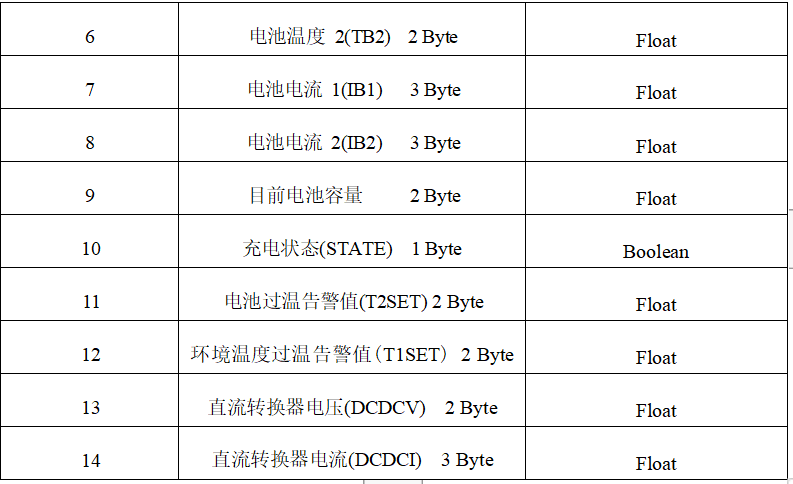

SYSState 地址介绍如表
