新建驱动

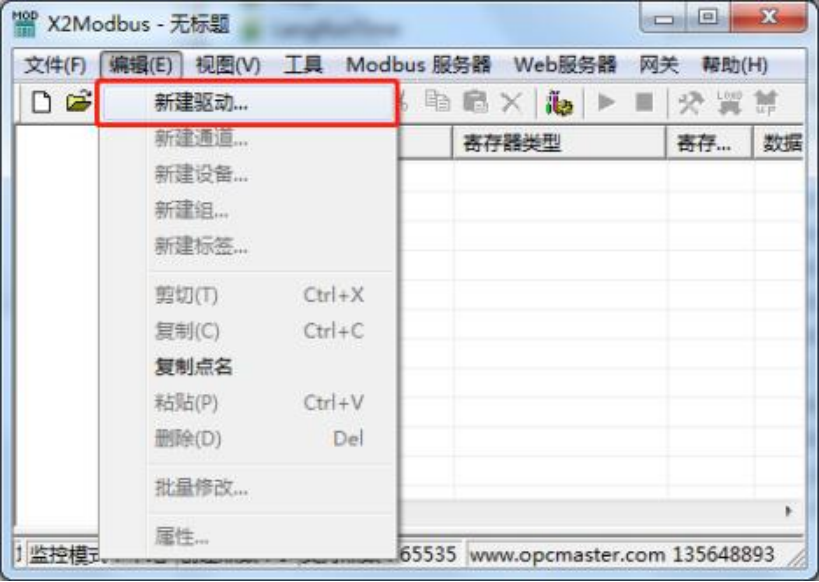

在上位机配置界面菜单栏选择“新建驱动”选项, 如下图

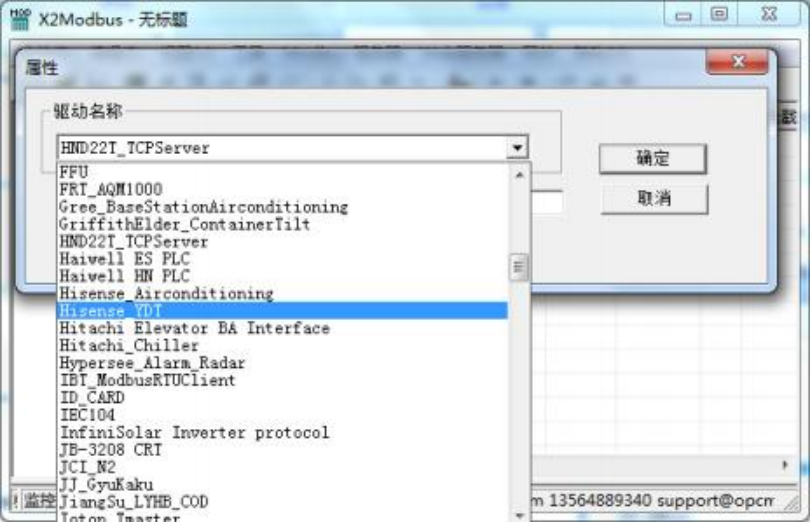

在弹出来的窗口中选择“Hisense_YDT”, 如下图
新建通道

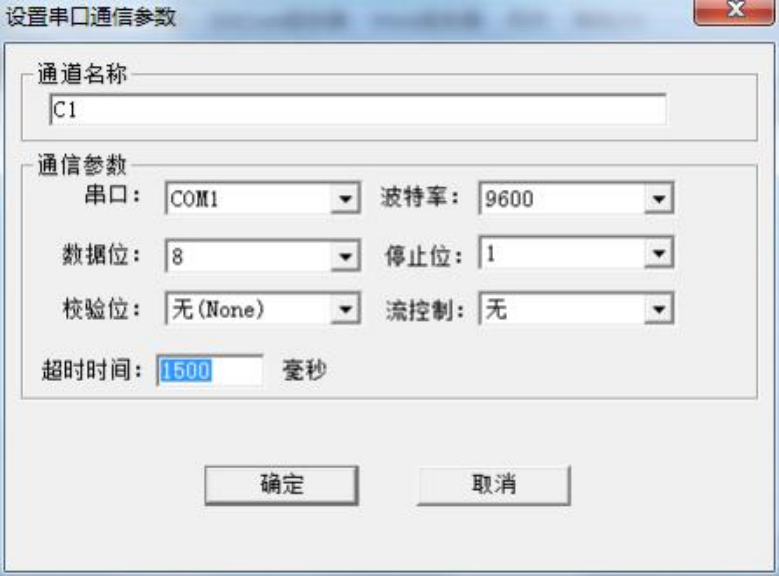

添加好驱动后, 选择新建通道, Hisense_YDT 是海信特种空调 YDT 监控电总协议, 以 RS-485 通信方式通讯,默认通道为串口 1 ,默认通讯参数:9600bps ,8 ,无校验位,1 个停止位, 默认超时时间 1500 毫秒,在配置时, 如果设备响应比较慢, 超时时间尽量设 置长一点, 如下图 。注意超时时间是指主站请求帧的等待超时时间。
新建设备

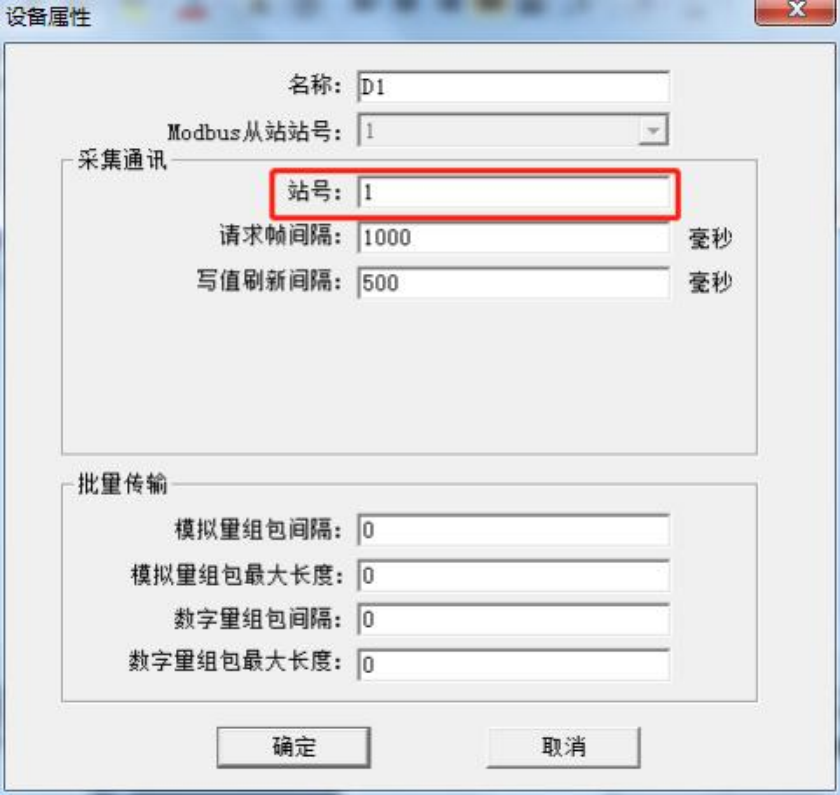

通道建立完成后,选择新建设备,在弹出来的对话框中设置设备相关属性, 设备默认 站号为 1,站号对应控制器的设备号,请求帧间隔为 1000 毫秒,将组包参数设置为 0 即可, 如下图 。注意请求帧间隔是指发出下一帧请求与上一帧请求之间的时间间隔。
新建标签

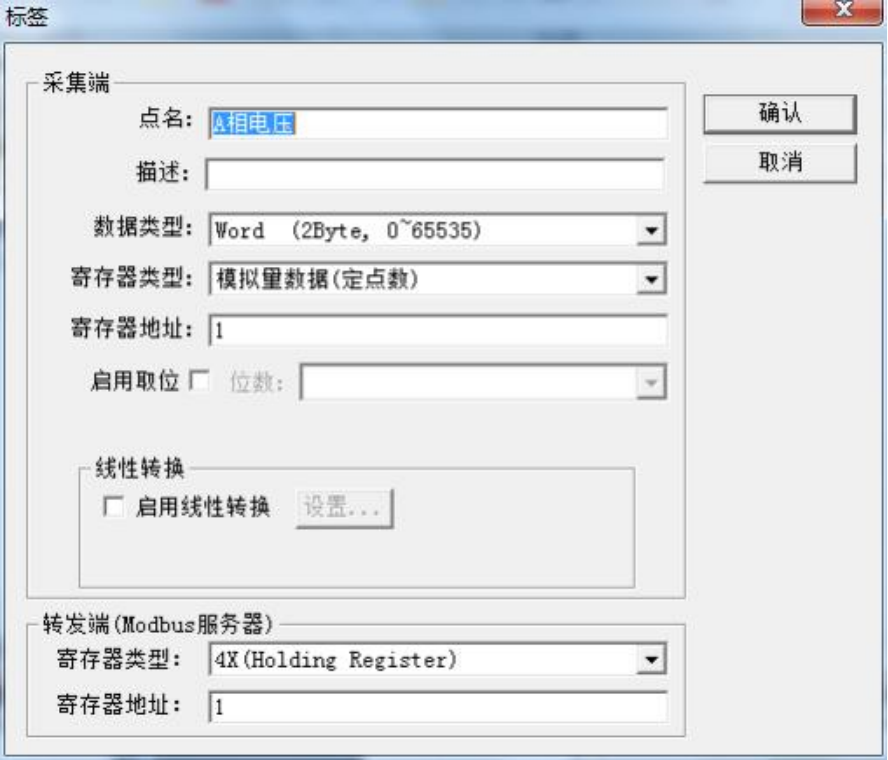

设备建立好后, 选择新建标签(点) ,在建立点位的时候,采集端寄存器类型对应命 令信息编码,用户可以根据实际情况选择寄存器类型,寄存器地址是指要读取的数据地址, 具体如下表

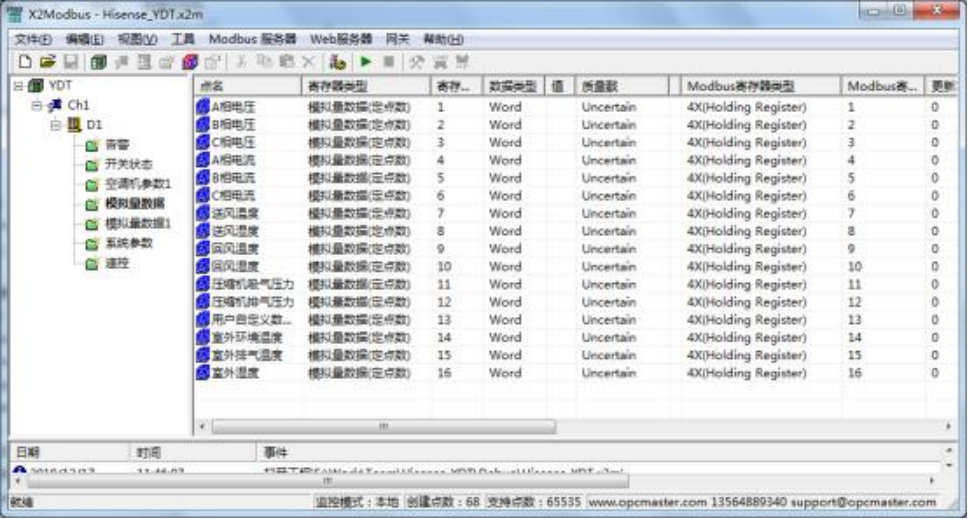

标签建立完成后如下图

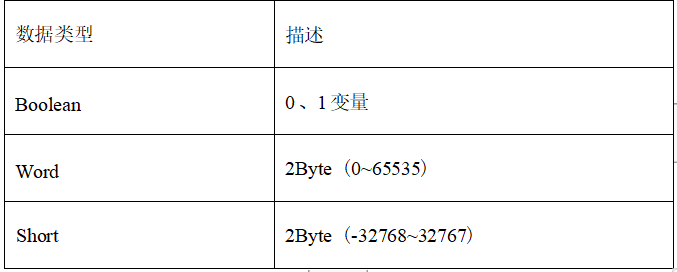

采集端支持的数据类型, 具体描述如表

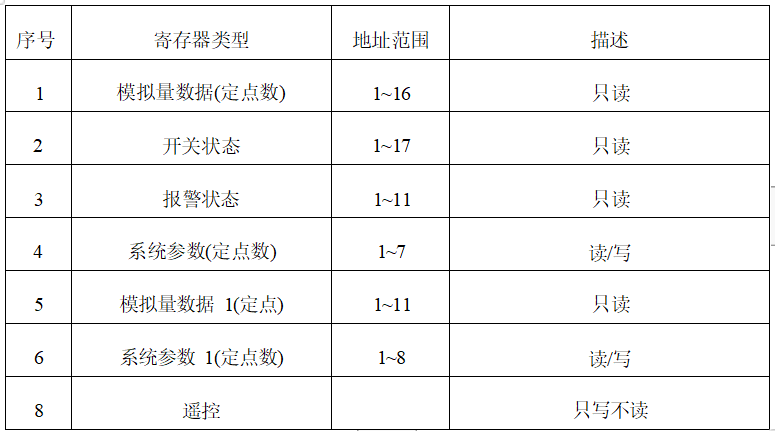

支持的寄存器类型具体说明如表 所示。具体每个点含义, 可参考该驱动的范例工程文件。
