新建驱动

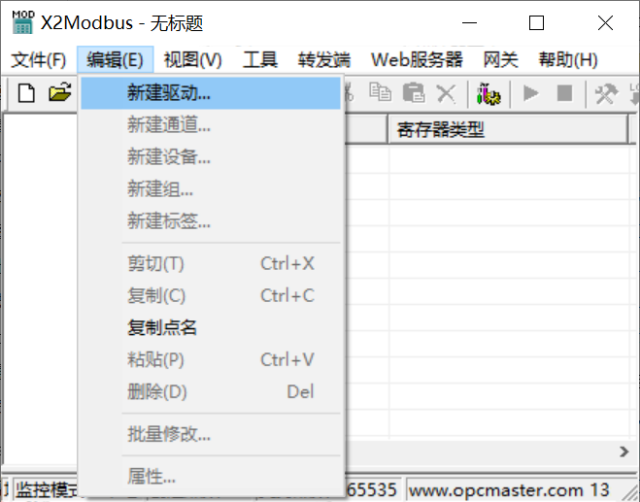

在上位机配置界面菜单栏选择“新建驱动”选项,如下图。

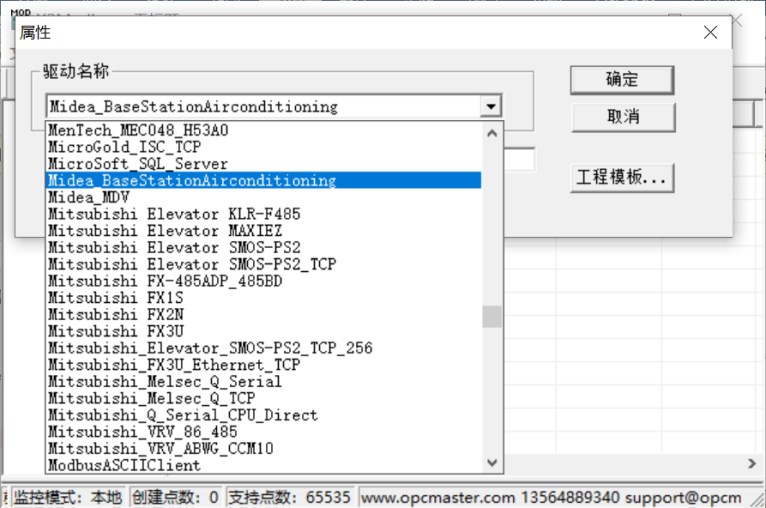

在弹出来的窗口中选择“Midea_BaseStationAirconditioning”驱动,如下图。
新建通道

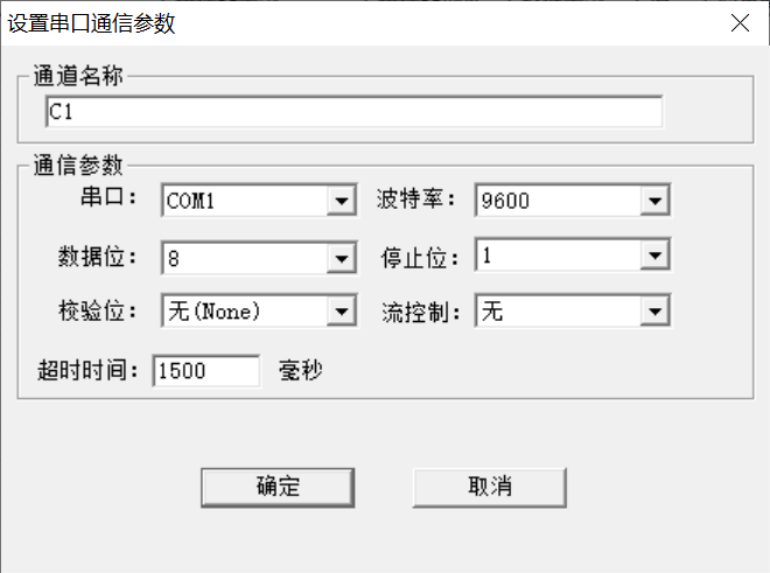

添加好驱动后,选择新建通道,Midea_BaseStationAirconditioning(美的精密基站空调机组通信电总协议)是以串口方式通讯,默认通道串口1,默认通讯参数:9600bps,8,奇校验位,1个停止位,默认超时时间1500ms,如下图。注意超时时间是指请求帧的等待超时时间。
新建设备

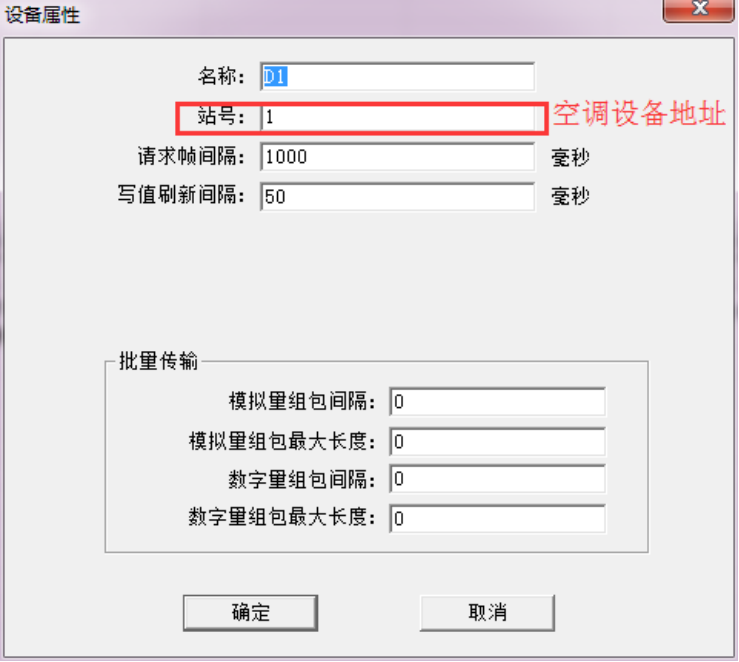

通道建立好后,选择新建设备,在弹出来的对话框中设置设备相关属性,设备默认站号1,请求帧间隔为1000毫秒。组包参数设置为0即可,如下图。注意请求帧间隔是指发出下一帧请求与上一帧请求之间的时间间隔。
新建标签

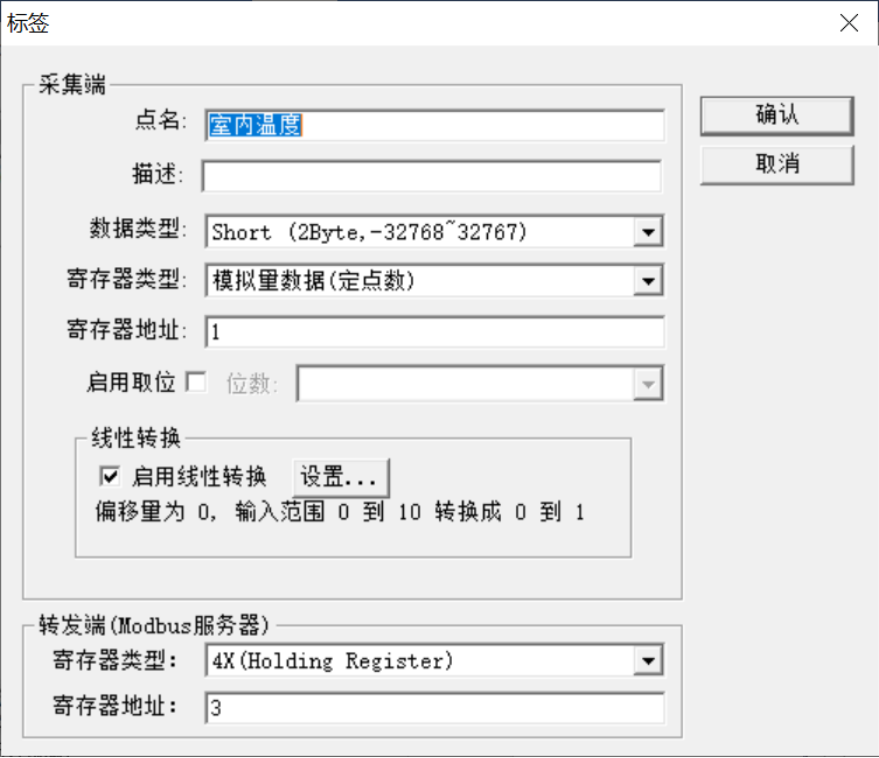

设备新建好后,选择添加标签(点),也可以通过新建组对标签进行分类管理标签参数可根据设备实际情况进行设置,如下图。设置标签参数的时候,注意采集端分6种寄存器类型。

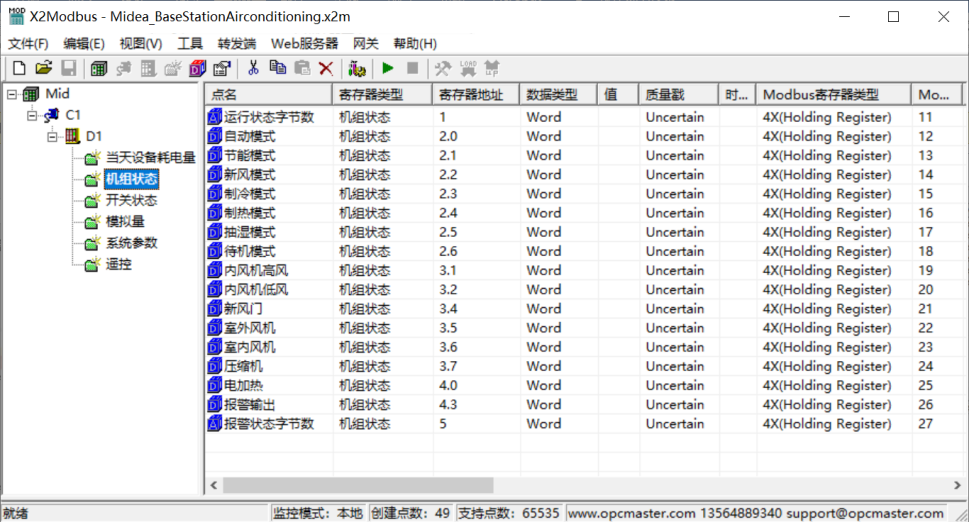

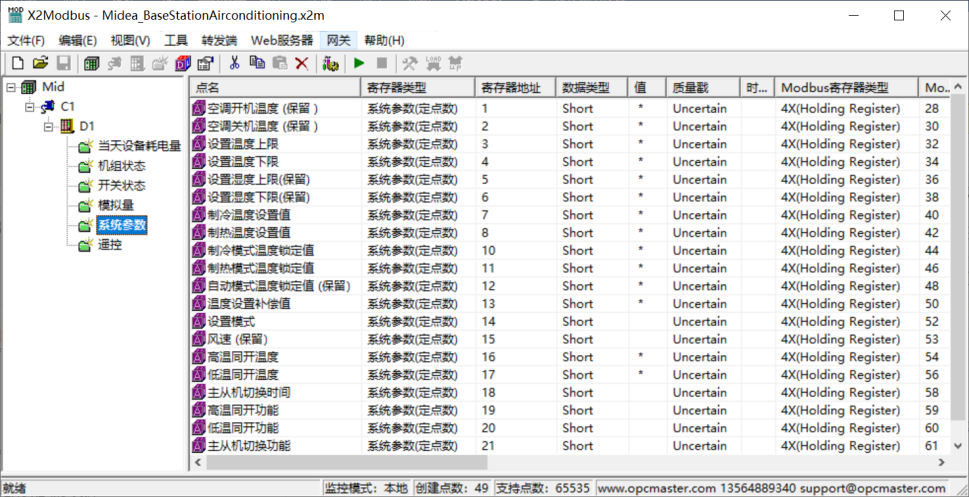

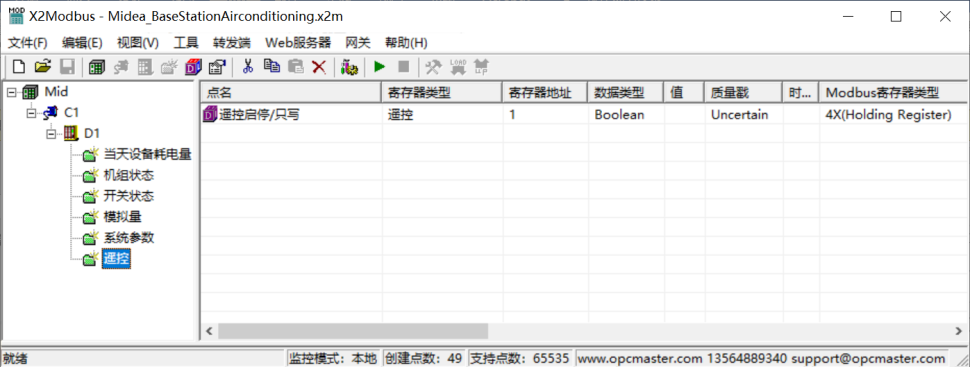

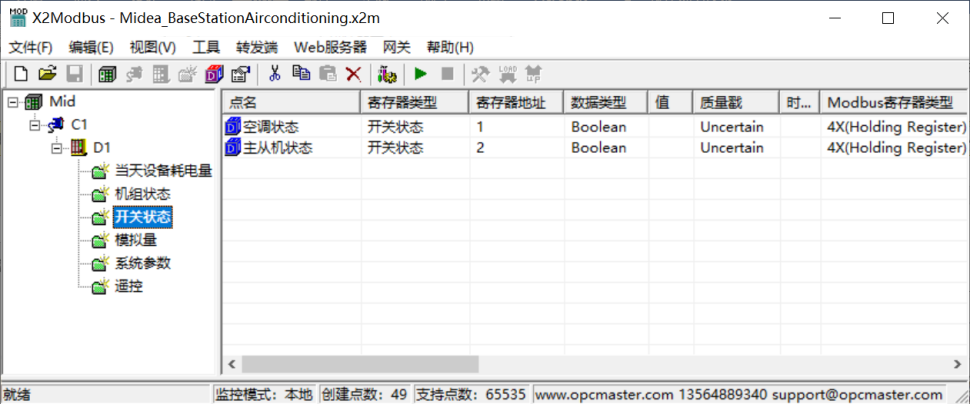

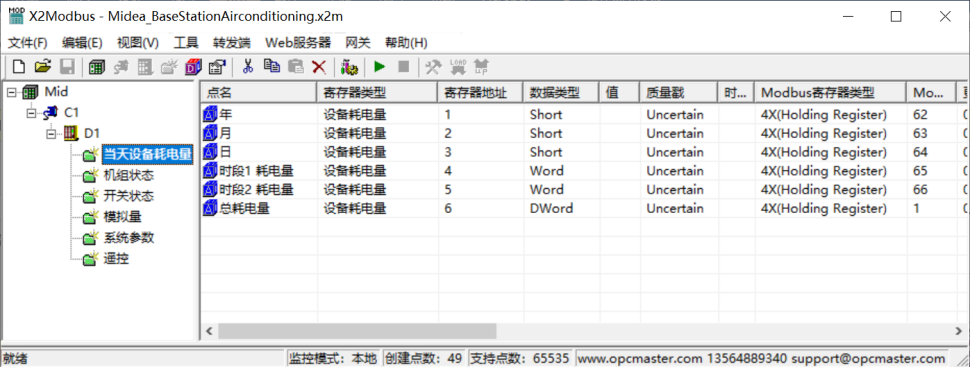

注意: 以上Tag属性中,转发端Modbus从站寄存器基地址从1开始分配。标签建立完成后如下图。
