MenTech_MEC048_H53A0 (铭普光磁 MEC048-H53A0 主控 模块电总协议)

新建驱动

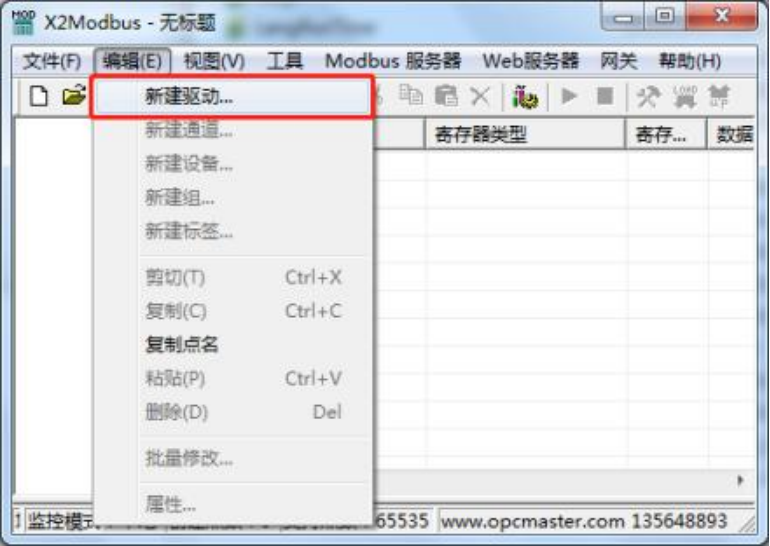

在上位机配置界面菜单栏选择“新建驱动”选项, 如下

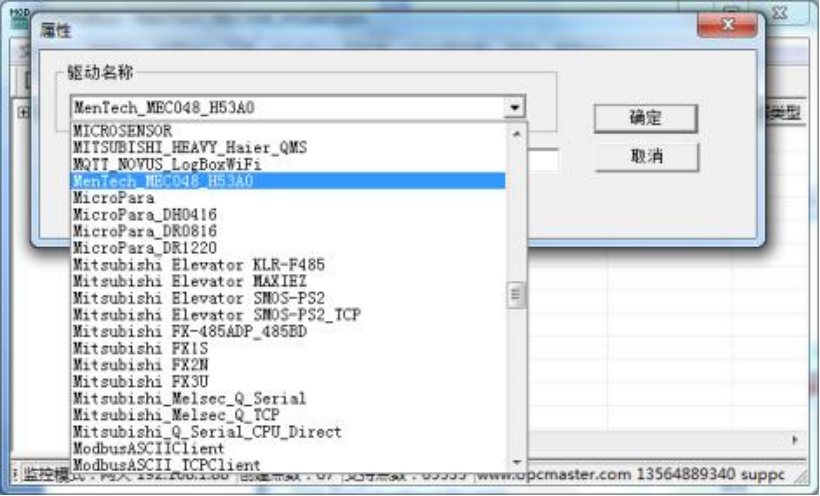

在弹出来的窗口中选择“MenTech_MEC048_H53A0”,如下图

 新建通道

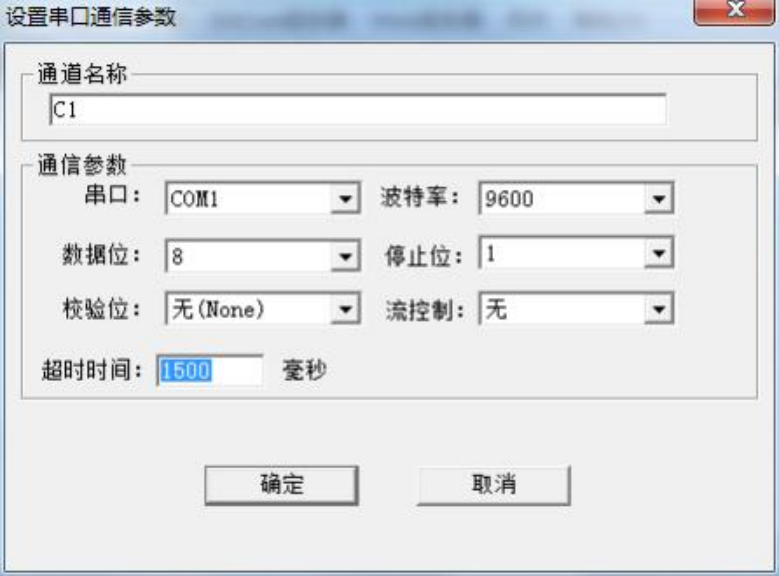

添 加 好 驱 动 后 ,  选 择 新 建 通 道 ,  MenTech_MEC048_H53A0   是 海 铭 普 光 磁 MEC048-H53A0 主控模块电总协议, 以 RS-485 通信方式通讯, 默认通道为串口 1,默认 通讯参数: 9600bps ,8 ,无校验位, 1 个停止位,默认超时时间 1500 毫秒,在配置时, 如果设备响应比较慢,超时时间尽量设置长一点,如下图 。注意超时时间是指主 站请求帧的等待超时时间。

新建设备

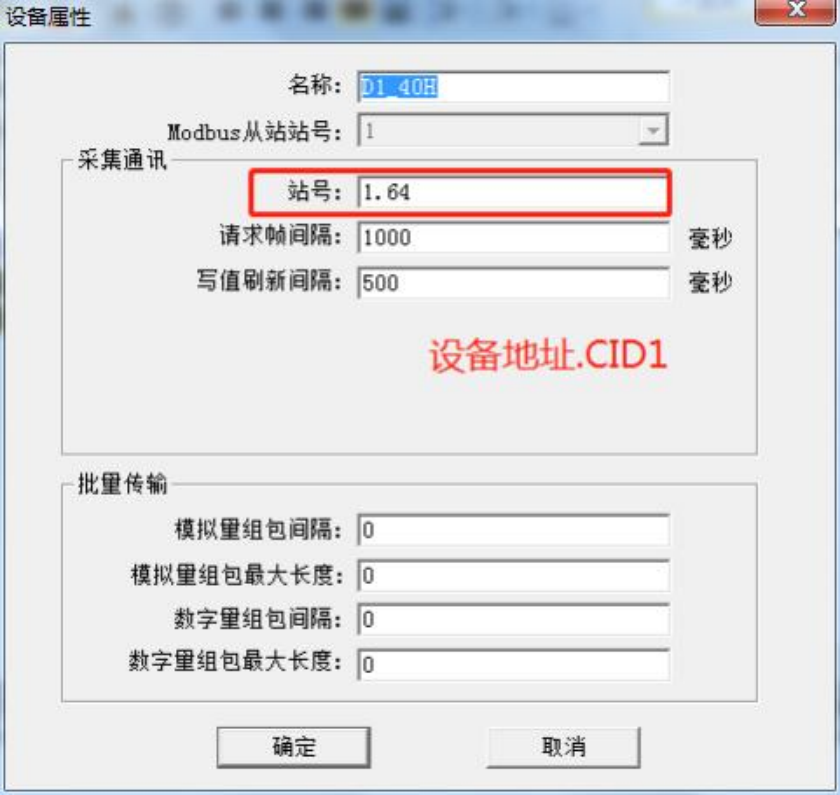

通道建立完成后,选择新建设备,在弹出来的对话框中设置设备相关属性, 设备默认 站号为 1.64,站号对应控制器的设备号,64 表示读 CID 为 0x40 的设备。请求帧间隔为 1000 毫秒, 将组包参数设置为 0 即可,如下图。注意请求帧间隔是指发出下一帧请求与 上一帧请求之间的时间间隔。
注:由于此驱动会集成多种型号的设备, 故地址格式为: 设备地址.CID1 CID 取值为 64(0x40)、65(0x41) 、66(0x42) 、67(0x43)、68(0x44)

新建标签

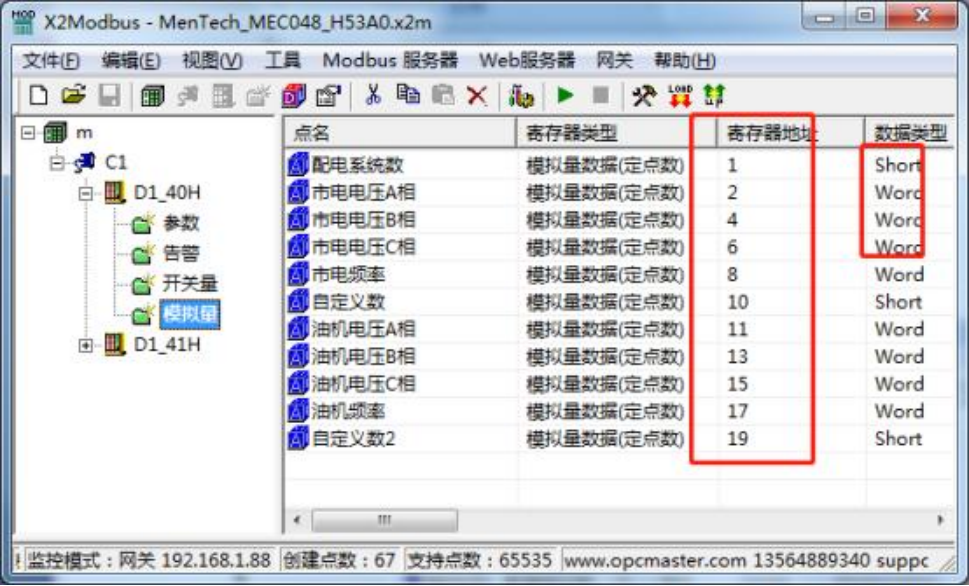

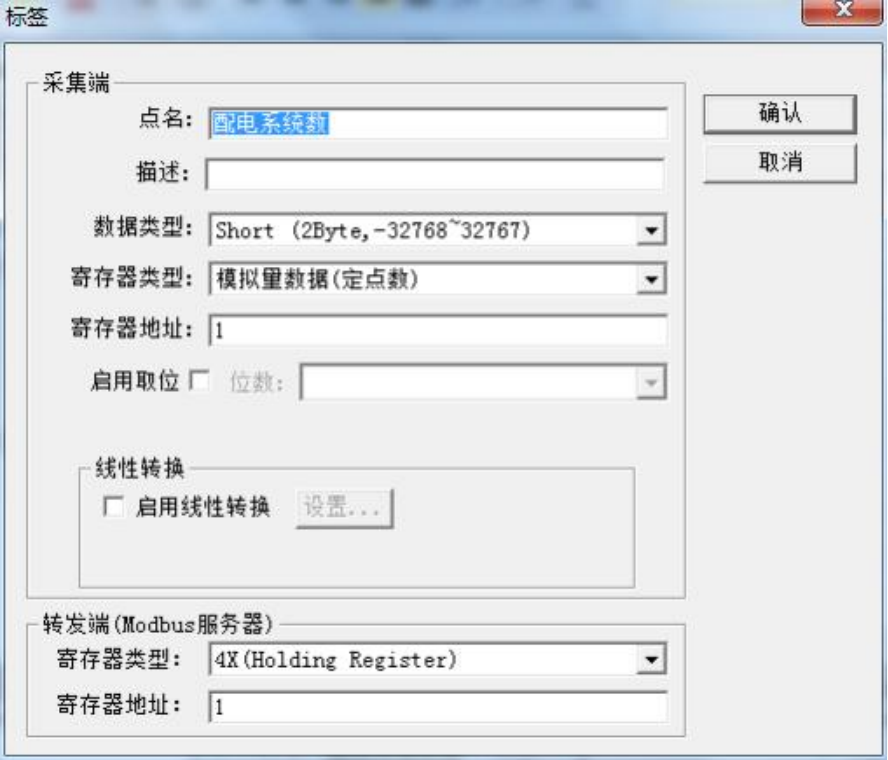

设备建立好后, 选择新建标签(点) ,在建立点位的时候,采集端寄存器类型对应命 令信息编码,用户可以根据实际情况选择寄存器类型,寄存器地址是指要读取的数据地址, 具体如下表 2-238-2 所示。如下图。
注意: 对于模拟量和参数的寄存器类型(开关和告警不用区分, 使用short 类型就行), 这里需要区分 word 和 short 类型, word 占两个字节,short 占 1 个字节, 对应建 word 的时 候,地址需要间隔 1.

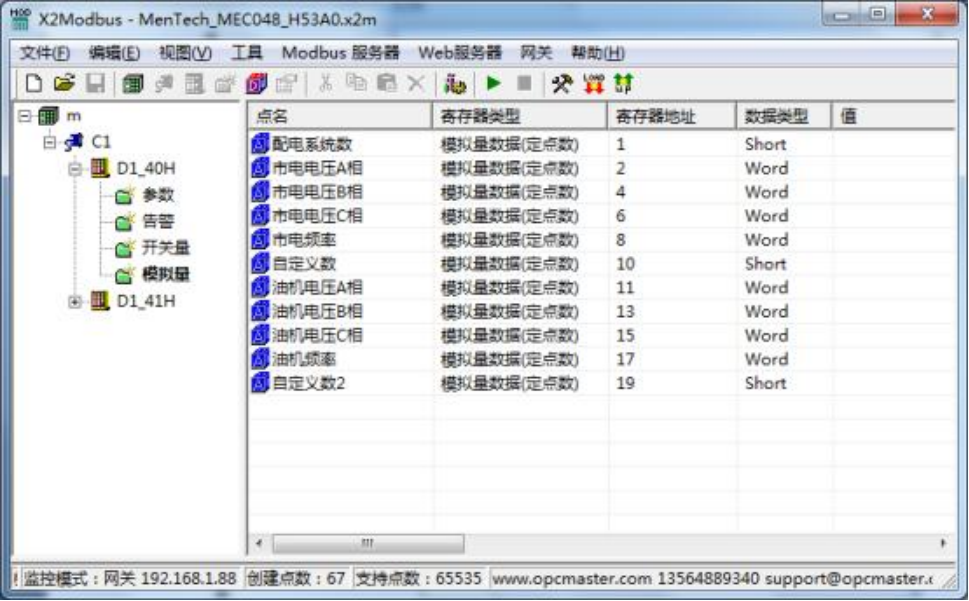

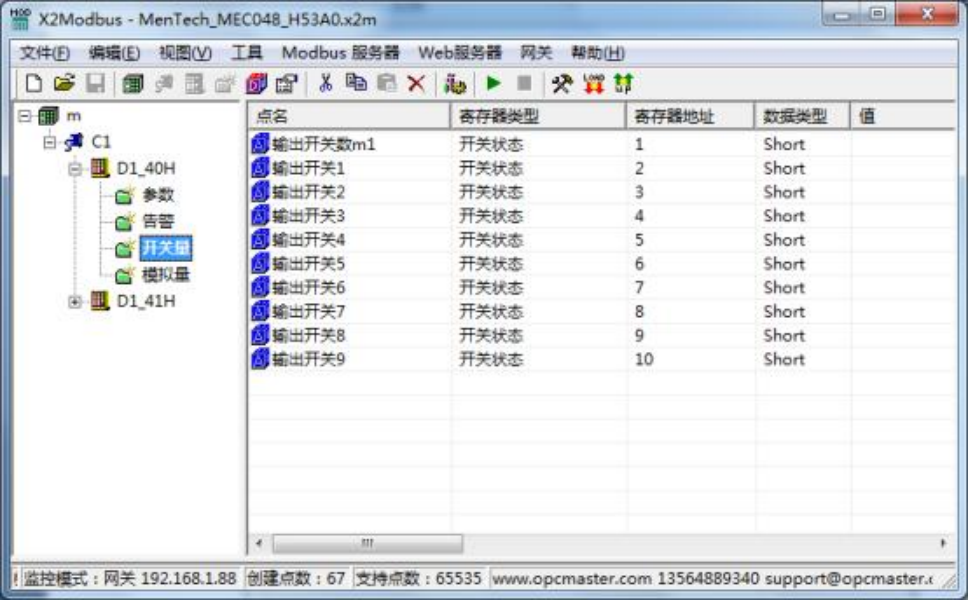

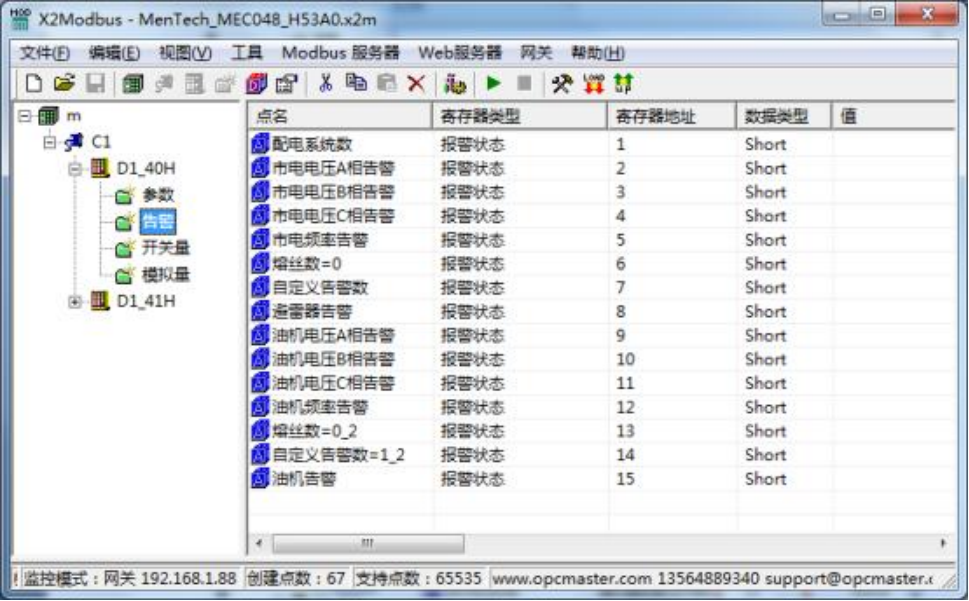

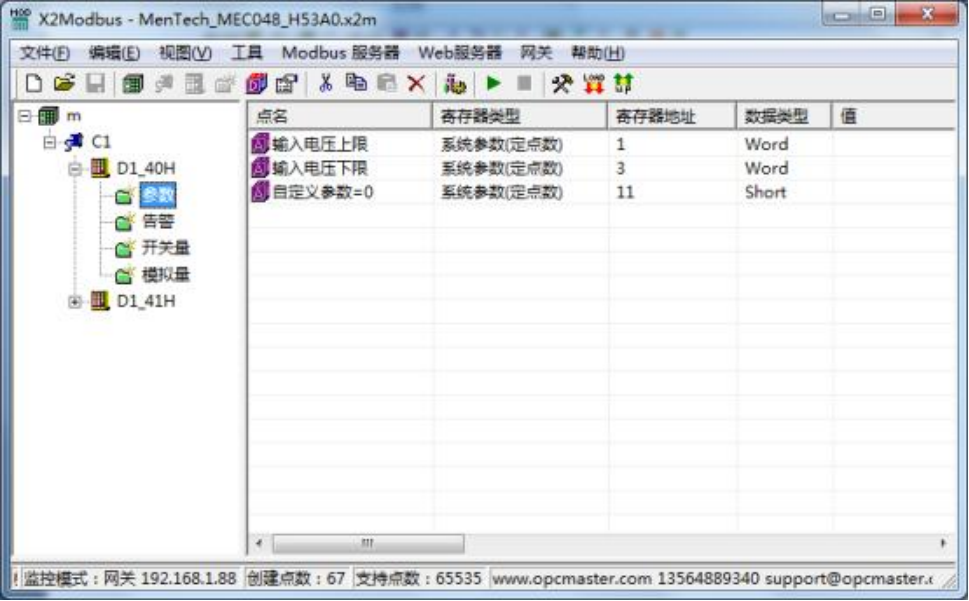

标签建立完成后如下图

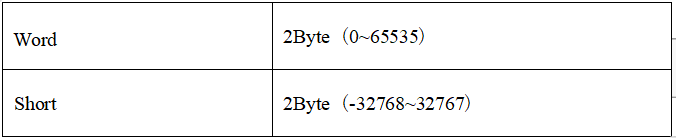

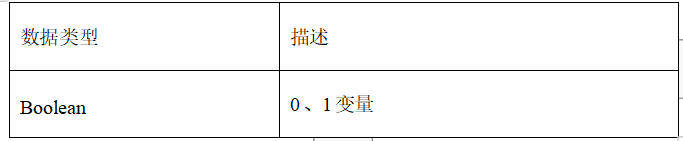

采集端支持的数据类型,具体描述如表
支持的寄存器类型具体说明如表所示。具体每个点含义, 可参考该驱动的范例工程文件。
