新建驱动

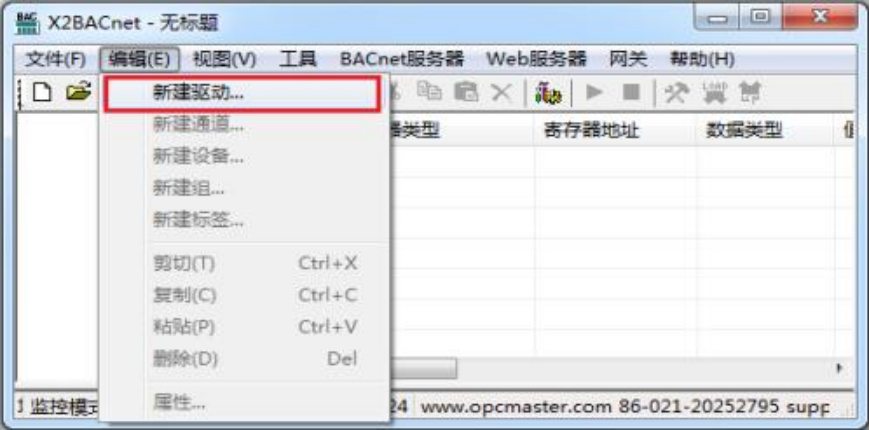

在上位机配置界面菜单栏选择“新建驱动”选项, 如下图

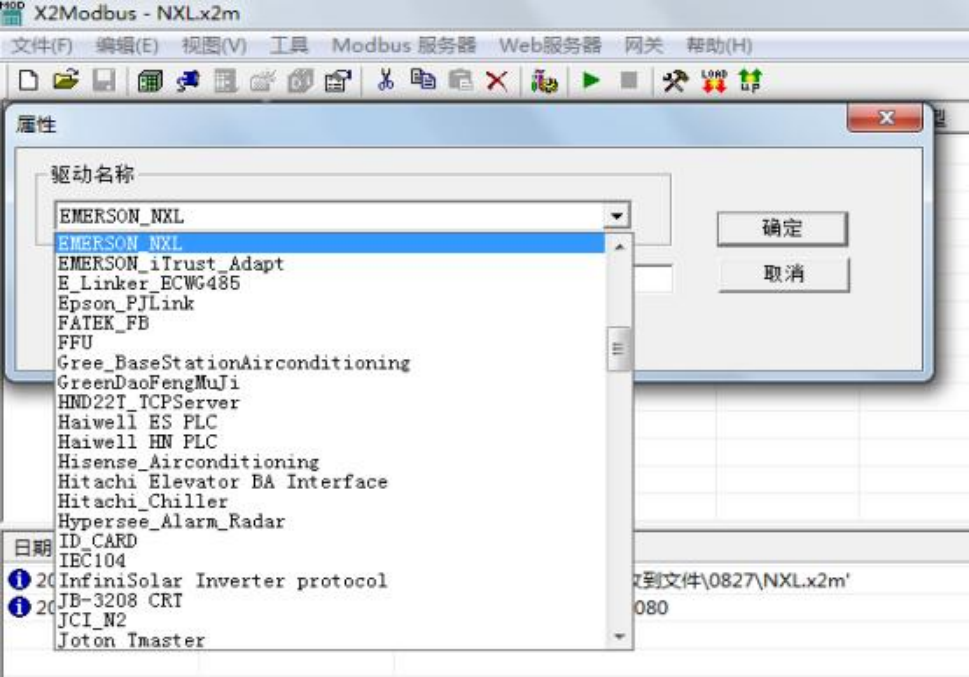

在弹出来的窗口中选择“EMERSON_NXL”,如下图
新建通道

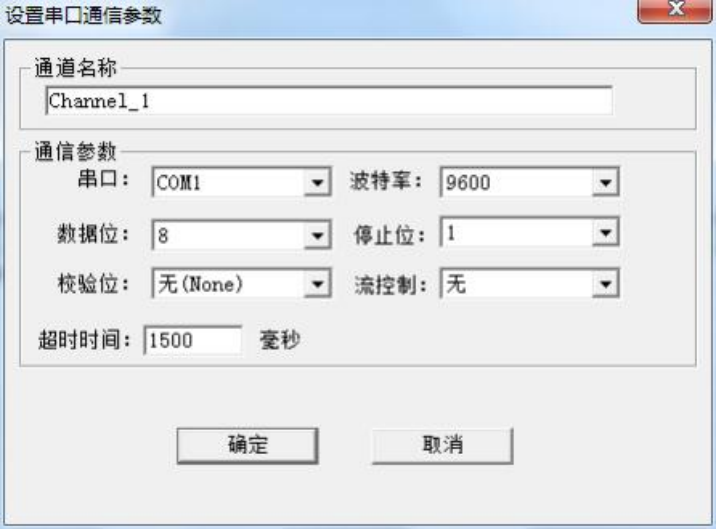

添加好驱动后,选择新建通道, EMERSON_ NXL 是艾默生 UPS 电总协议, 支持波 特率: 2400,4800 ,9600,主要以 RS-485 通信方式通讯, 默认通道为串口 1,默认通讯参 数: 9600bps ,8,无校验位, 1 个停止位, 默认超时时间 1500 毫秒,在配置时, 如果设 备响应比较慢, 超时时间尽量设置长一点,如下图 。注意超时时间是指主站请求 帧的等待超时时间。
新建设备

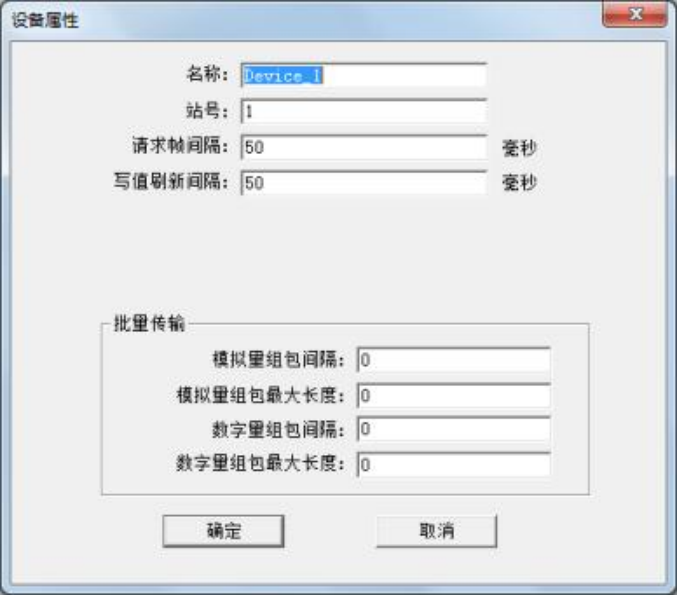

通道建立完成后,选择新建设备,在弹出来的对话框中设置设备相关属性, 设备默认 站号为 1,站号对应控制器的设备号,请求帧间隔为 50 毫秒,如果设备不支持组包, 可将 组包参数设置为 0 即可, 如下图。注意请求帧间隔是指发出下一帧请求与上一帧请 求之间的时间间隔。
新建标签

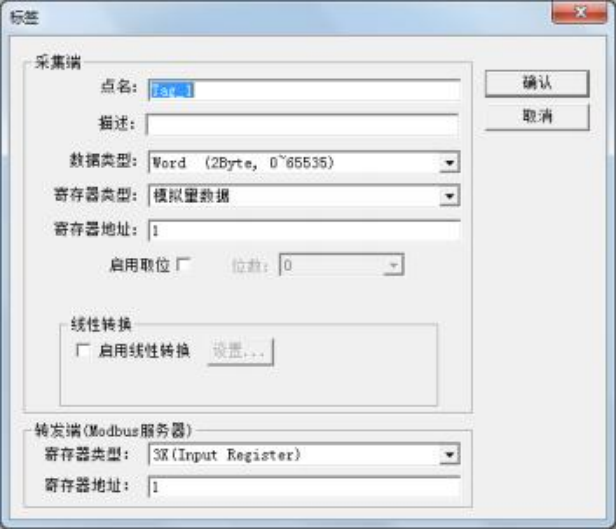

设备建立好后, 选择新建标签(点) ,在建立点位的时候,采集端寄存器类型对应命 令信息编码,用户可以根据实际情况选择寄存器类型,寄存器地址是指要读取的数据地址, 如下图

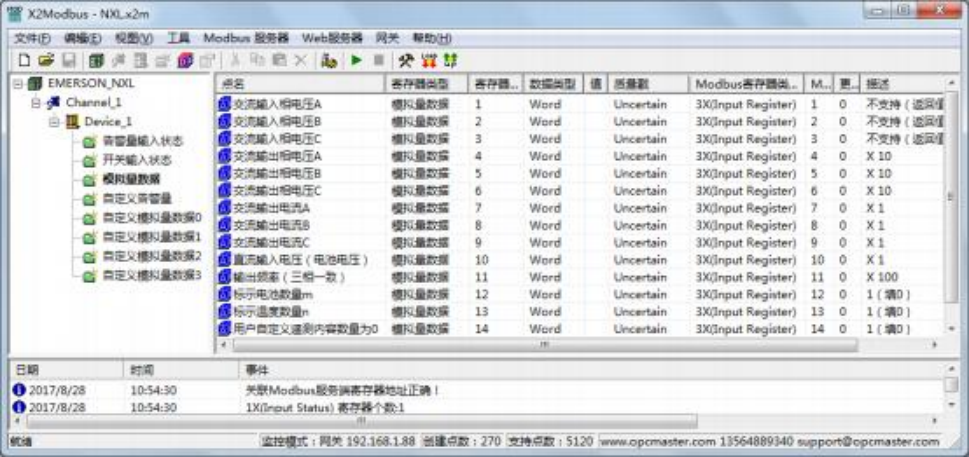

注意: 以上 Tag 属性中, 转发端 Modbus 寄存器基地址可以从 1 开始分配。标签建立 完成后如下图

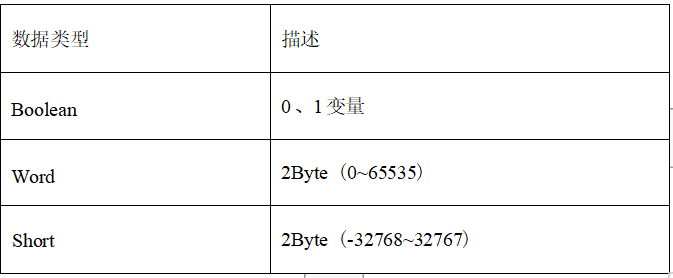

采集端支持的数据类型如下表 ,建议数据类型都用 word 类型。

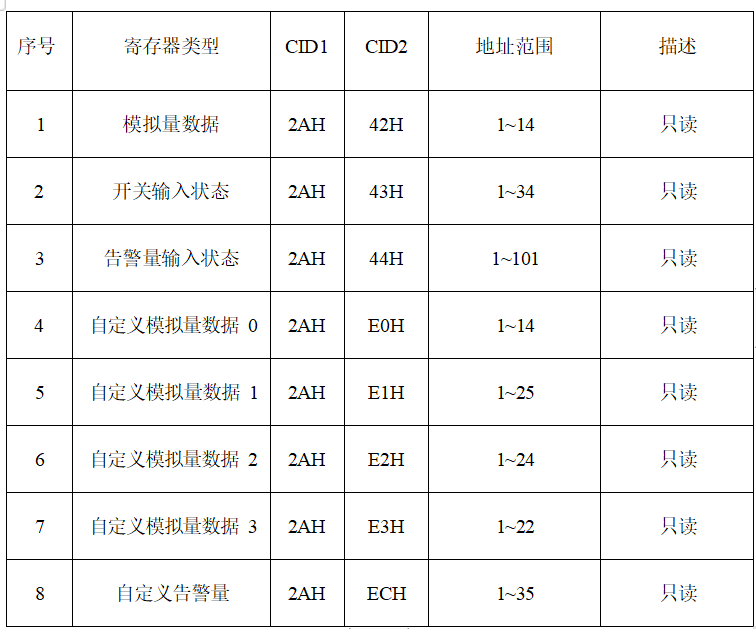

详细寄存器地址含义可对应协议文档说明,采集端支持的寄存器类型共有 8 种,具体 说明如表
