新建驱动
在上位机配置界面菜单栏选择“新建驱动”选项, 如下图
在弹出来的窗口中选择“DLT645-CHINT”, 如下图
新建通道

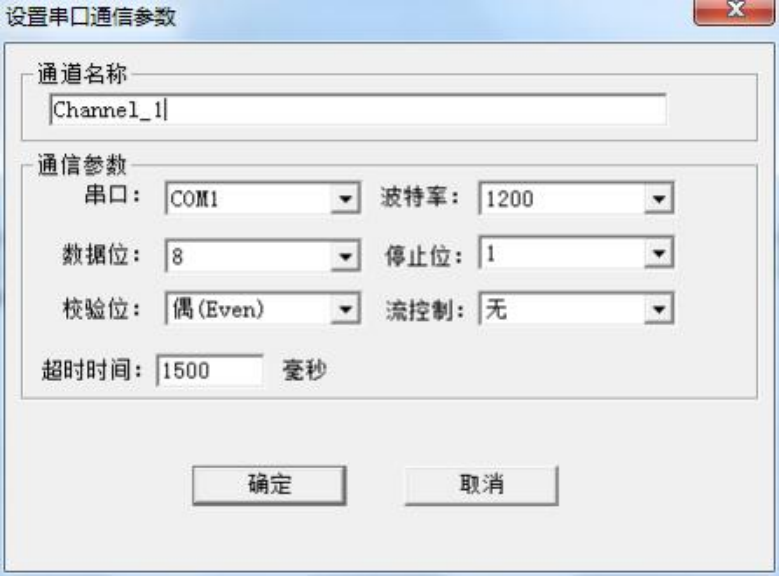

添加好驱动后, 选择新建通道, DLT645-CHINT(浙江正泰 DTS634-F 型三相电子式电 能表)作为串口通讯, 默认通道串口 1 ,默认通讯参数: 1200bps ,8 ,偶校验位, 1 个停止 位,默认超时时间 1500ms,如下图 。注意超时时间是指请求帧的等待超时时间。
新建设备

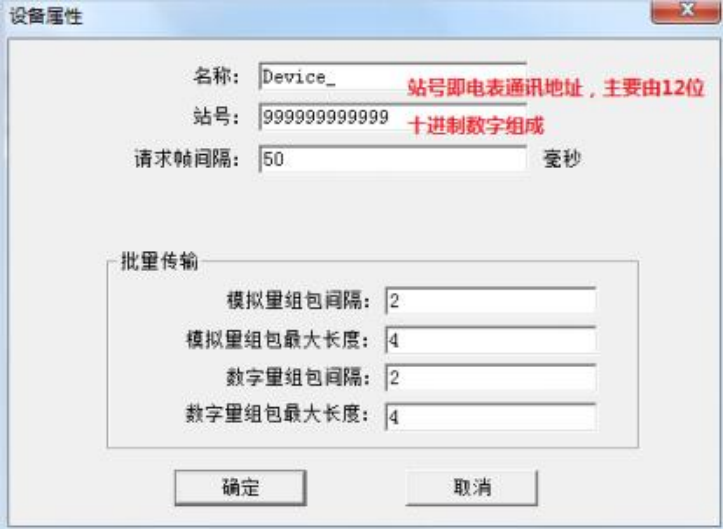

设备站号即为电表的 ID 号,每个电表的 ID 号是唯一的, 该电表的 ID 号即对应着编 辑框里的站号,如下图 。如果设备不支持组包,可将组包参数设置为 0 即可。注意, 电表的通信地址由 12 位十进制数构成,当电表的地址不够 12 位时,可在高位补0,当通 信地址为 999999999999H 时,为广播地址。注意请求帧间隔是指发出下一帧请求与上一 帧得到回应之间的时间间隔。
新建标签

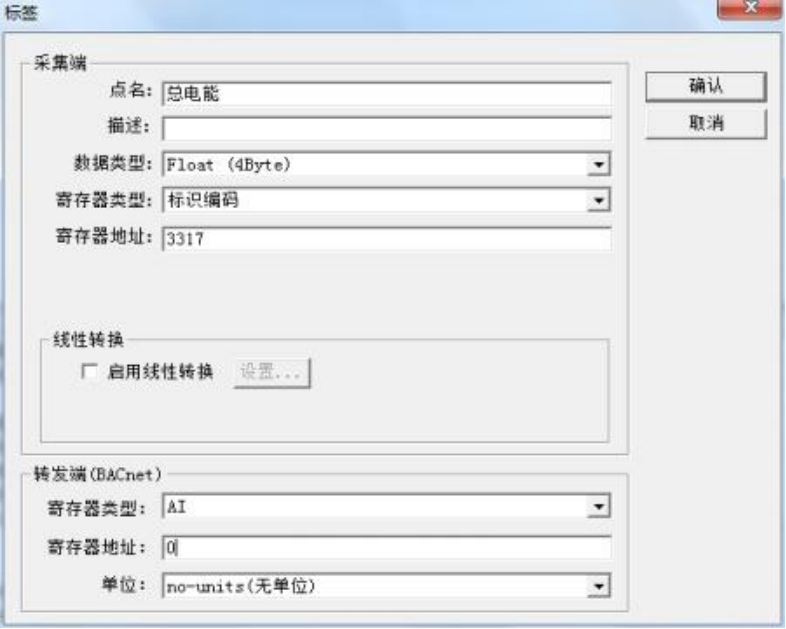

设备新建好后, 选择添加标签(点) ,也可以通过新建组对标签进行分类管理标签参 数可根据设备实际情况进行设置,如下图。在建立点的时候注意,寄存器地址是由 2 个 16 进制字节组成, 从左到右依次对应电表通讯协议里标识编码定义的 DI1,DI0 两个 字节。
注意: 以上 Tag 属性中,寄存器类型对应控制功能码,寄存器地址是指数据标识编码, 该编码主要由 2 个 16 进制字节表示。转发端 BACnet 寄存器类型是指 BACnet 对象类型, 寄存器地址是指对象地址。

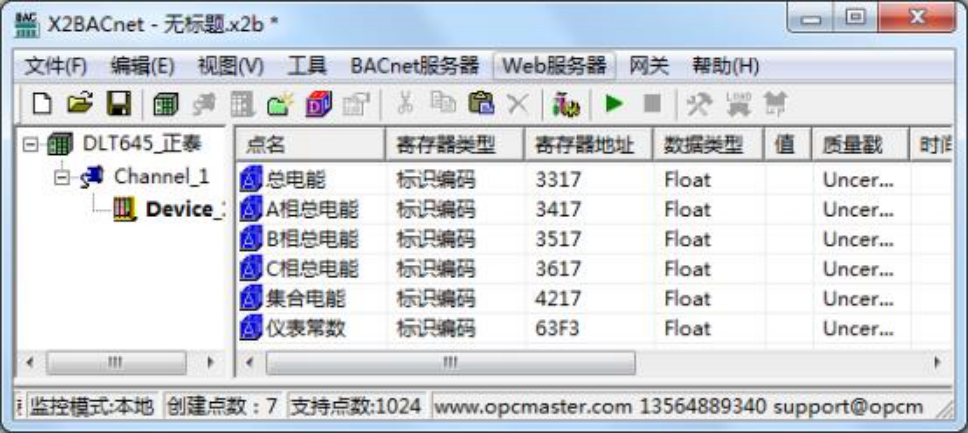

标签建立完成后如下图

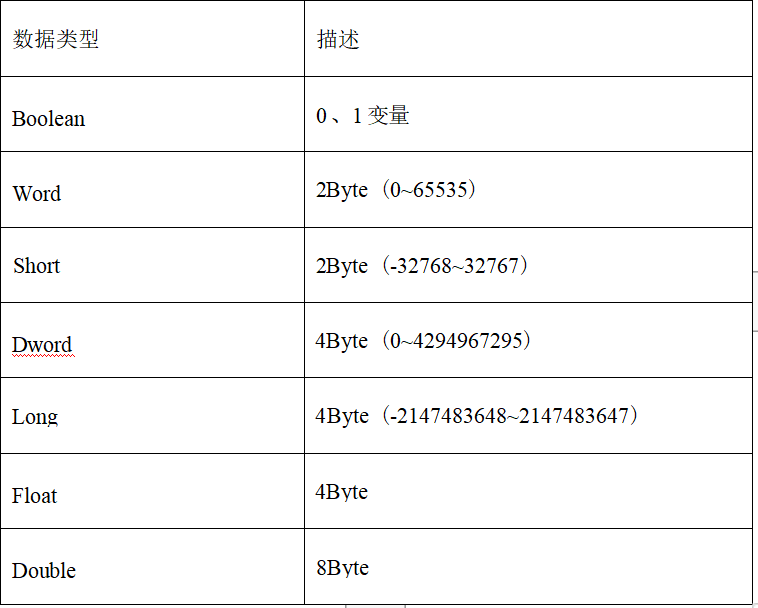

采集端支持的数据类型有:Boolean 、Word、Short、Dword、Long 、Float、Double, 具体描述如表

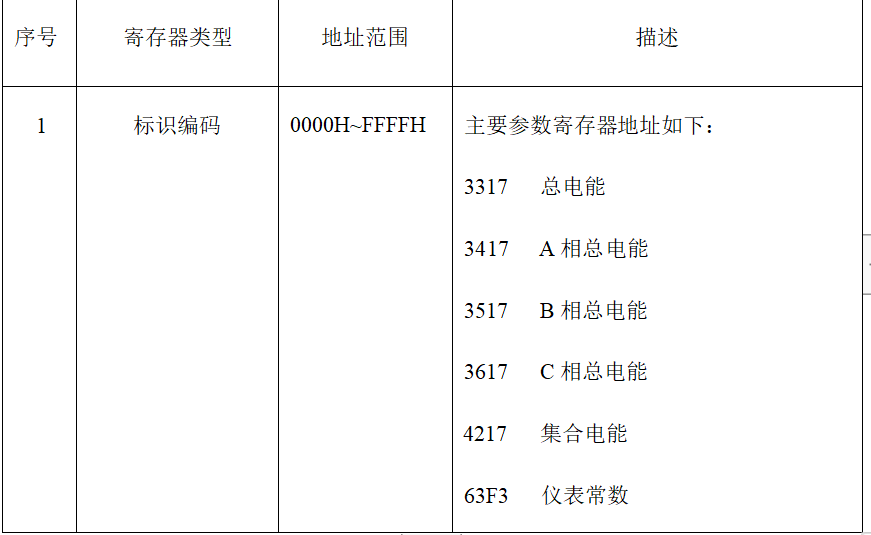

采集端支持的寄存器类型如表
