IEC103(IEC103规约)

(IEC103规约)

新建驱动
在上位机配置界面菜单栏选择“新建驱动”选项,如下图:
选择新建驱动

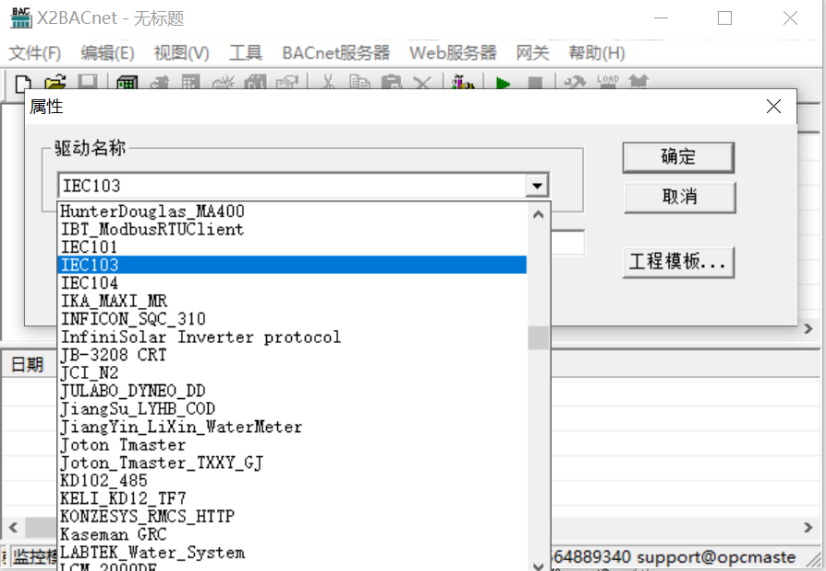

在弹出来的窗口中选择“IEC104”驱动,如下图:
选择驱动
新建通道
添加好驱动后,选择新建通道,IEC103以串口方式通信,默认串口1,默认传输波特率9600bps,数据格式为8数据位,1停止位,无校验。默认超时时间为1500ms,如下图:
通道参数设置
新建设备

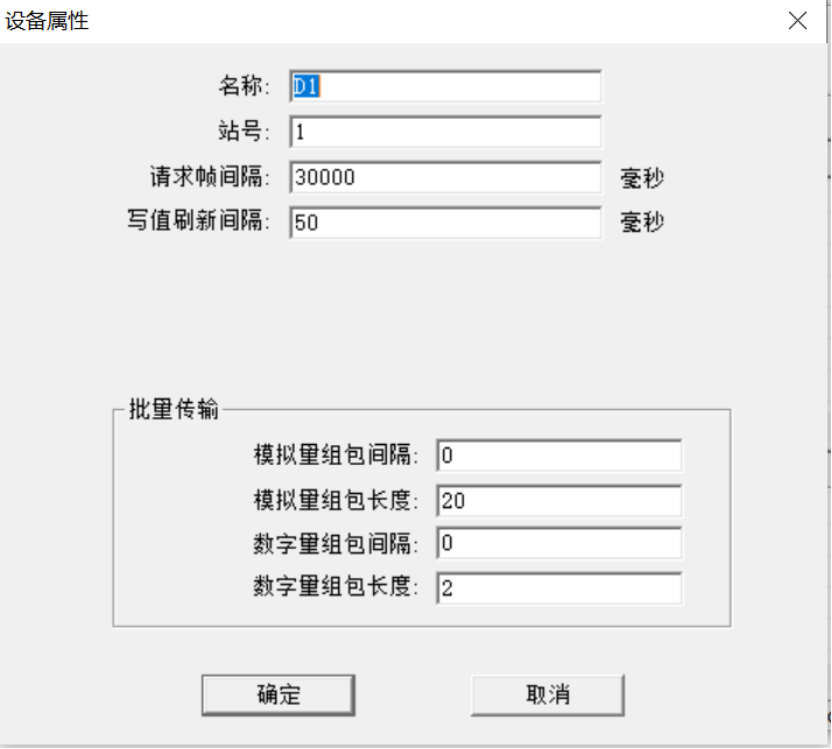

通道建立完成后,选择新建设备,在弹出来的对话框中设置设备相关属性,设备默认站号1,对应IEC103装置地址。其他参数都是无效,如下图:
设备参数设置
新建标签

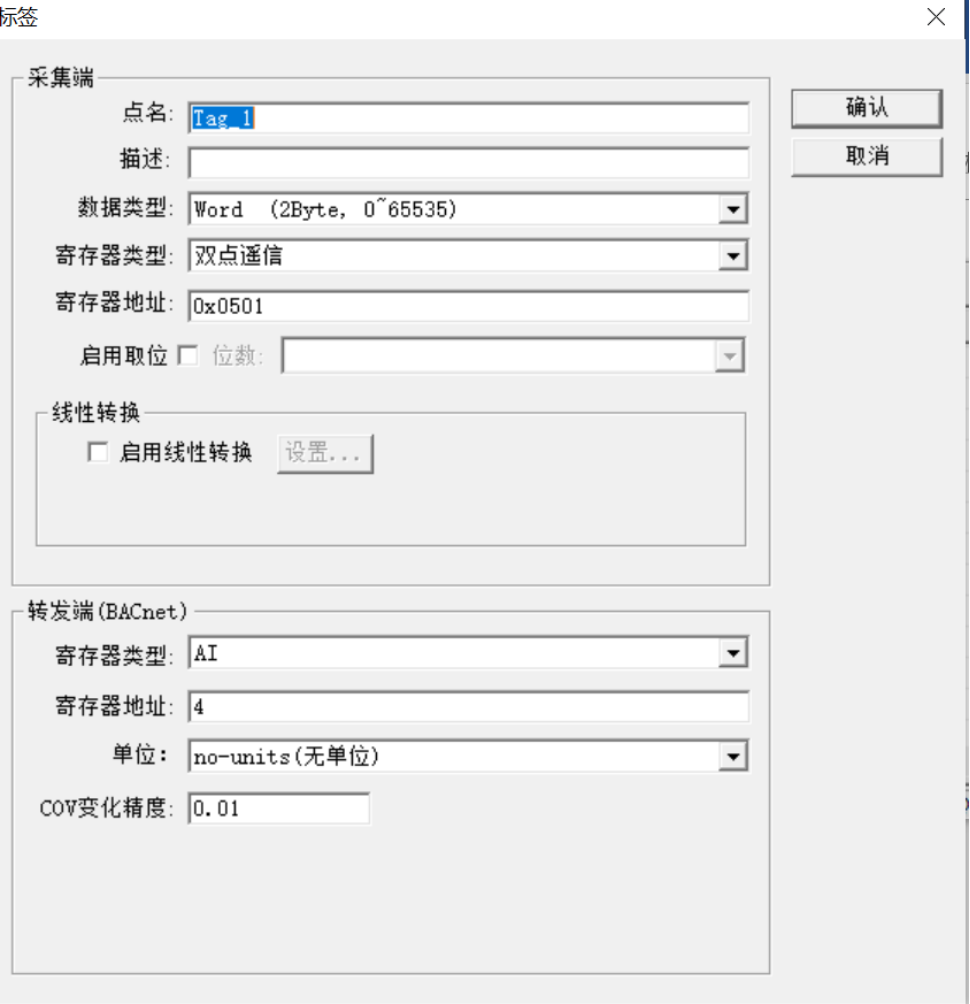

设备新建好后,选择添加标签(点),也可以通过新建组对标签进行分类管理标签参数可根据设备实际情况进行设置,如下图。设置标签参数的时候,注意采集端有单点单点遥信、双点遥信、短浮点遥测和通用分类数据这四种只读寄存器类型。
注意,寄存器地址为16进制形式,用0x作为前缀,如双点遥信里0x050A表示功能类型FUN=5,序号INF=10的遥信数据,再如通用类型数据里0x0D01表示组号=13,条目号=01的测量数据。如果是遥测型数据(asdu=9),则在地址后面加上.n,如0x1901.1表示FUN=25,序号INF=01的第一个测量数据。
采集端标签参数设置

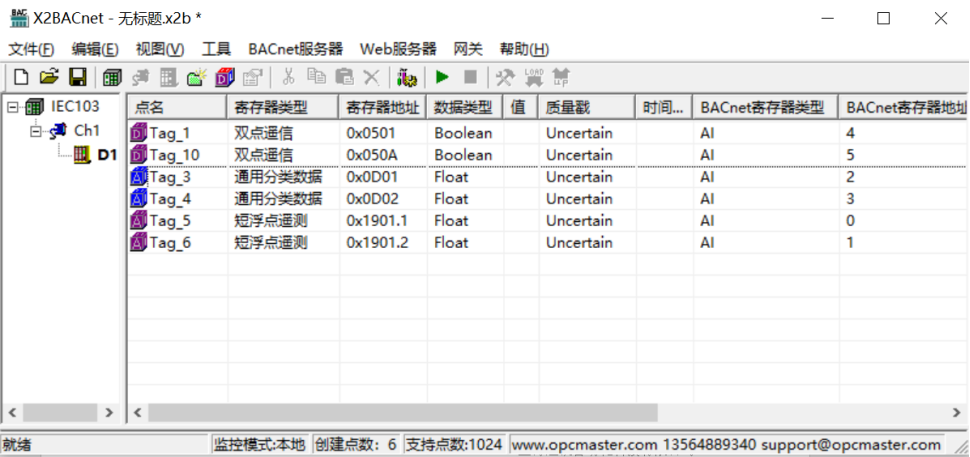

注意:以上Tag属性中,转发端BACnet从站寄存器基地址可以从0开始分配。标签建立完成后如下图:
添加标签完成
采集端支持的数据类型有Boolean,Word,Float,Dword,Long等类型,具体描述如表所示。
数据类型描述
Boolean0或1
word2Byte
Float4Byte
Dword4Byte
Long4Byte
采集端数据类型
采集端支持的寄存器类型有单点遥信、双点遥信、遥测和通用分类,具体描述如表所示。
序号寄存器类型描述(地址格式)
1单点遥信0x0101
2双点遥信0x0501
3短浮点遥测0x1901.1
4通用分类数据0x0D01
采集端支持的寄存器类型
