Q_CSG_2019 (南方电网计量终端上行规约)

 新建驱动

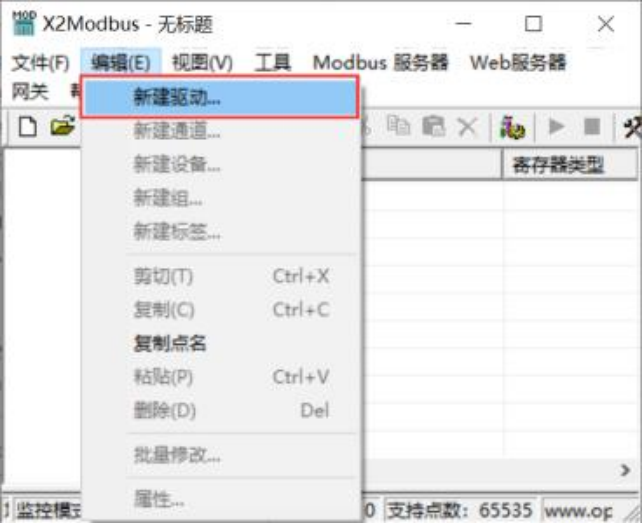

在上位机配置界面菜单栏选择“新建驱动”选项, 如下图
在弹出来的窗口中选择“Q_CSG_2019”, 如下图

新建通道

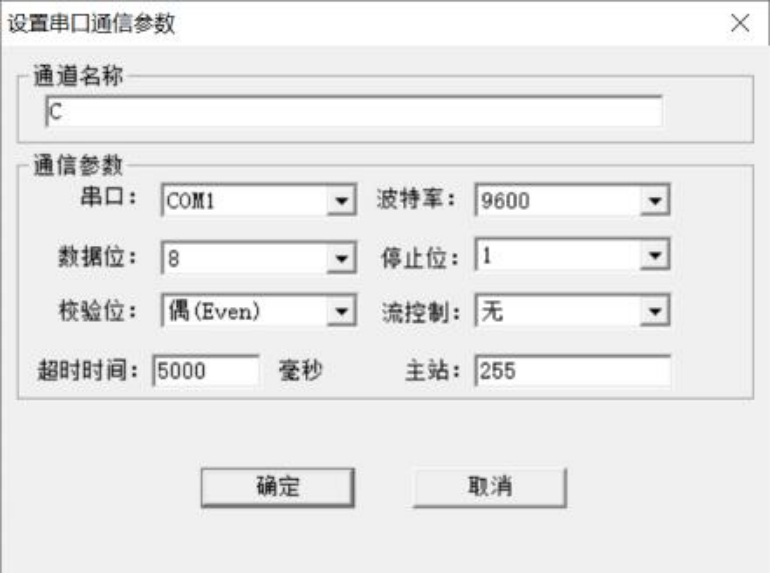

添加好驱动后,选择新建通道,Q_CSG_2019  (南方电网计量终端上行规约) 作为串 口通讯,默认通道串口 1 ,默认通讯参数:9600bps ,8 ,偶校验位,1 个停止位,主站地 址默认为 255,对应规约里面的 A3 地址。默认超时时间 5000ms,如下图。注意 超时时间是指请求帧的等待超时时间。

新建设备

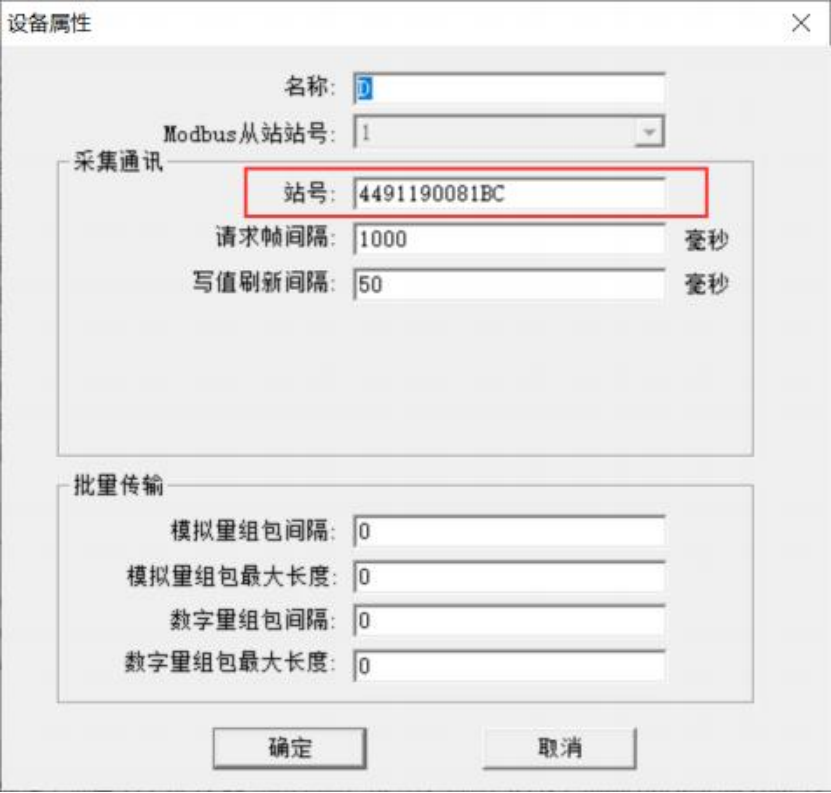

设备站号即为电表的 ID 号,每个电表的 ID 号是唯一的,该电表的 ID 号即对应着编 辑框里的站号, 如下图 。组包参数设置为 0 即可。注意,电表的通信地址由 12 位 构成。注意请求帧间隔是指发出下一帧请求与上一帧得到回应之间的时间间隔。

新建标签

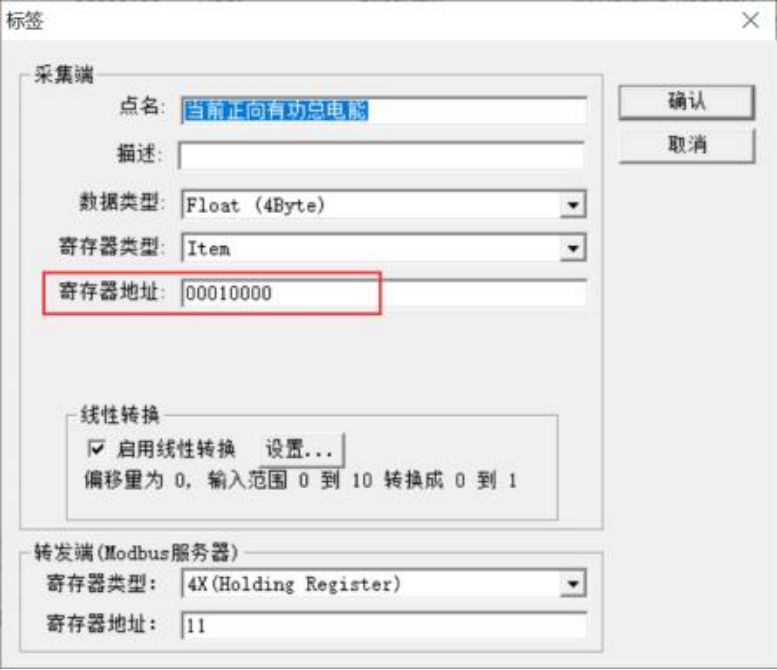

设备新建好后, 选择添加标签(点) ,也可以通过新建组对标签进行分类管理标签参数 可根据设备实际情况进行设置, 如下图 。在建立点的时候注意, 寄存器地址是由 4 个 16 进制字节组成,从左到右依次对应电表通讯协议里标识编码定义的 DI3 ,DI2 ,DI1, DI0 四个字节。可以线性转换对数据进行放大缩小处理。

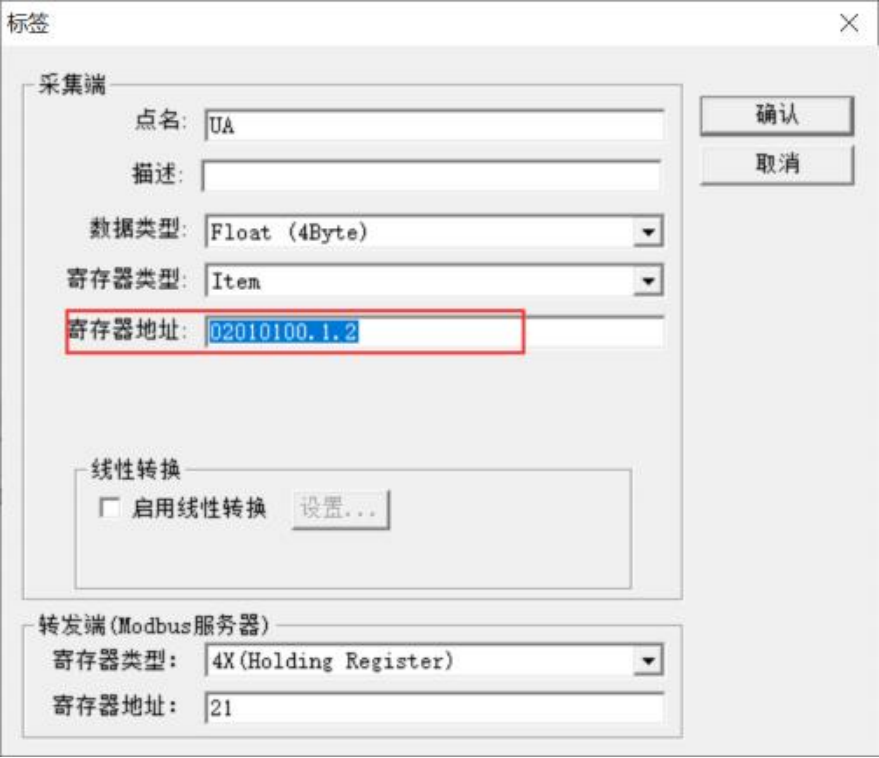

注意: 默认读的电表 1.1 即 DA1=1 和 DA2=1 的数据, 如有特殊需改变读的测量点,可以 寄存器地址后加,如下格式 02010100.1.2 ,即为读测点 1.2 的数据。

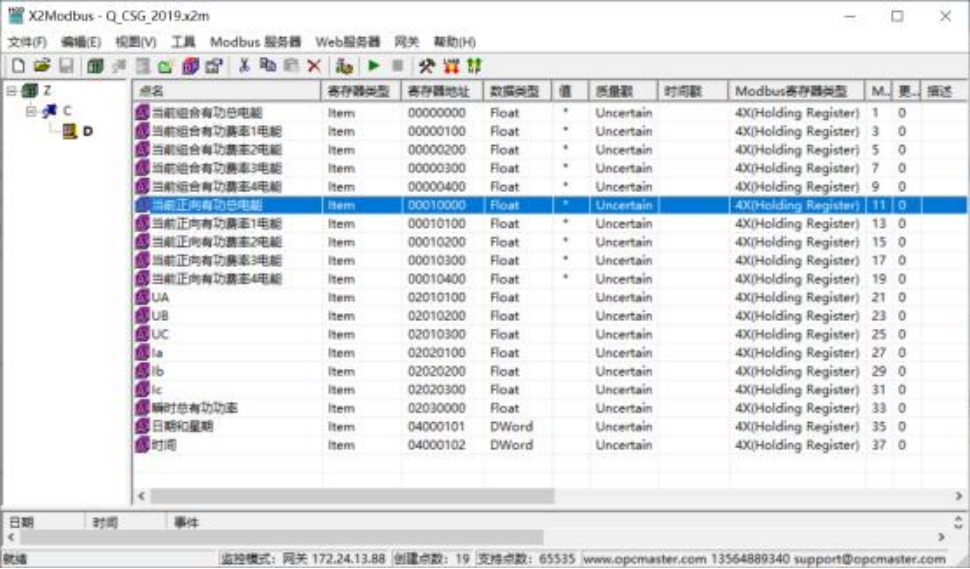

注意:  以上 Tag 属性中,寄存器类型对应控制功能码,寄存器地址是指数据标识编码, 该编码主要由4 个 16 进制字节表示。标签建立完成后如下图

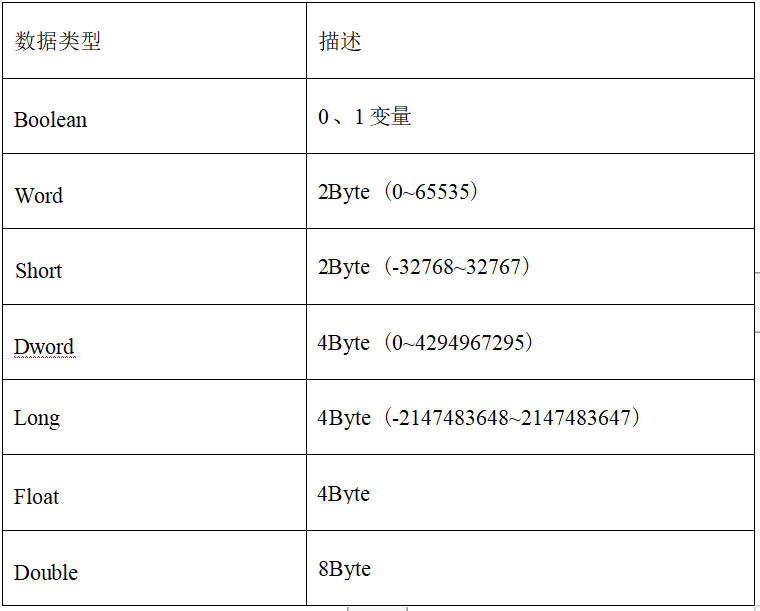

采集端支持的数据类型有:Boolean 、Word、Short、Dword、Long  、Float、Double, 具体描述如表

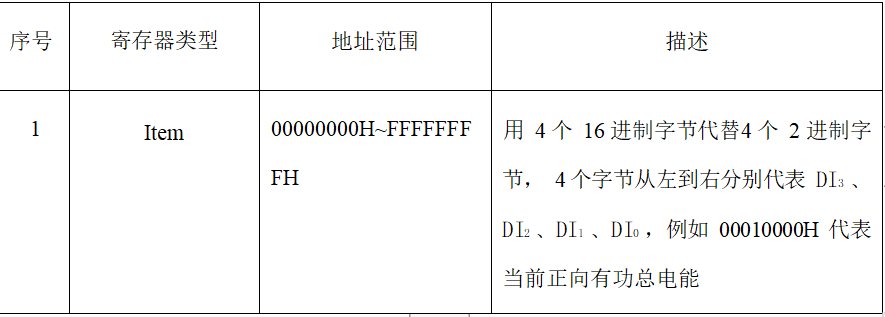

采集端支持的寄存器类型有两种,具体描述如表
