新建驱动

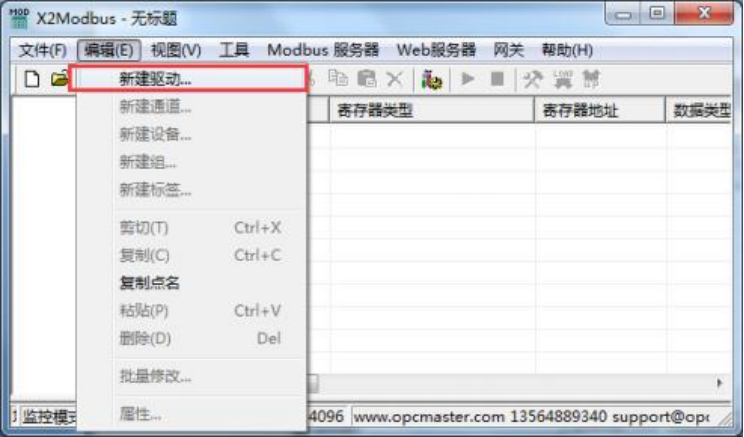

在上位机配置界面菜单栏选择“新建驱动”选项, 如下图

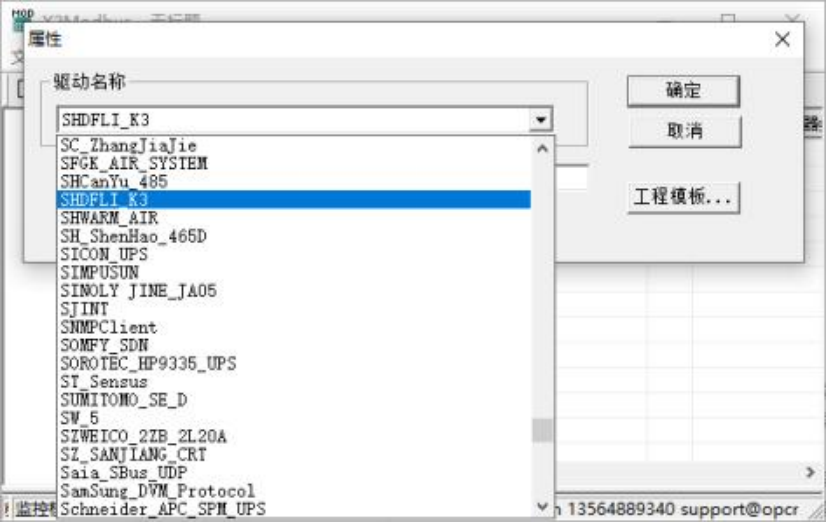

在弹出来的窗口中选择“SHDFLI_K3”,如下图
新建通道

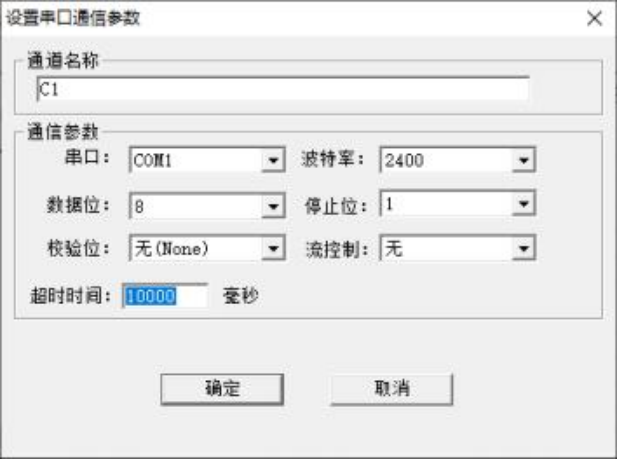

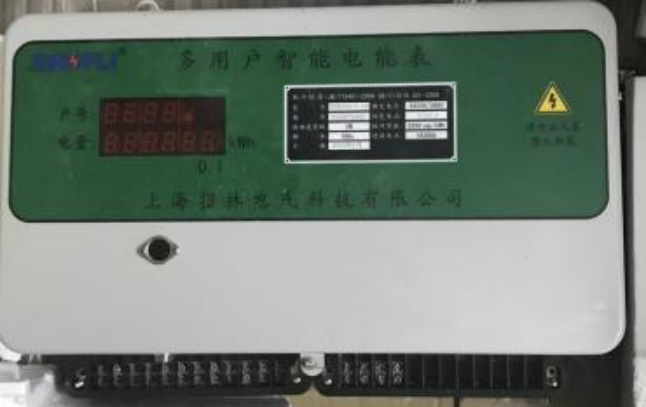

添加好驱动后,选择新建通道, SHDFLI_K3 是海指林电气多用户电表协议,以串口方式 通信,默认串口 1,默认传输波特率 2400bps,数据格式为 8 数据位,1 停止位,无校验。 默认超时时间为 10000ms。如下图
新建设备

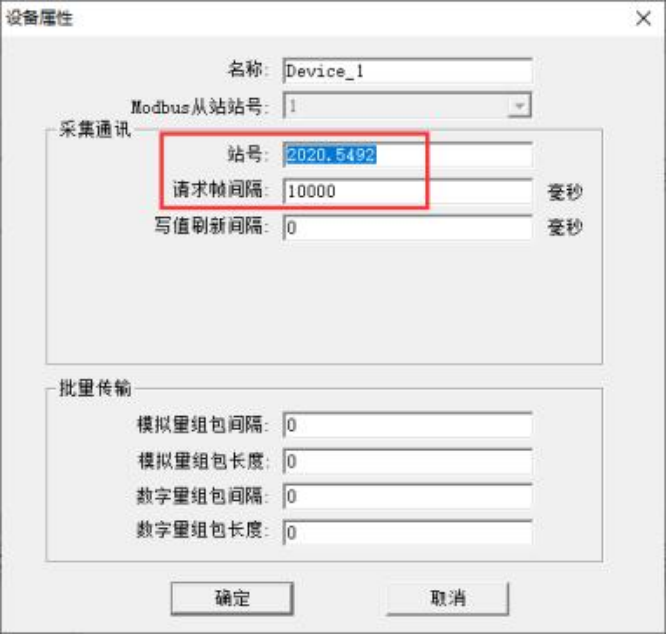

通道建立好后, 选择新建设备, 在弹出来的对话框中设置设备相关属性,设备站号默
认 2020.5493 ,由系统号和表号(都是十进制)组成。请求帧间隔为 10000ms,请求帧间隔为 下一帧和上一帧间隔的时间,如下图 。
注意:由于设备响应较慢,连续读所有用户数据时, 设备分多帧分别返回, 故请求帧 间隔需大于为 10000ms ,通道超时时间也建议 10000ms。
新建标签

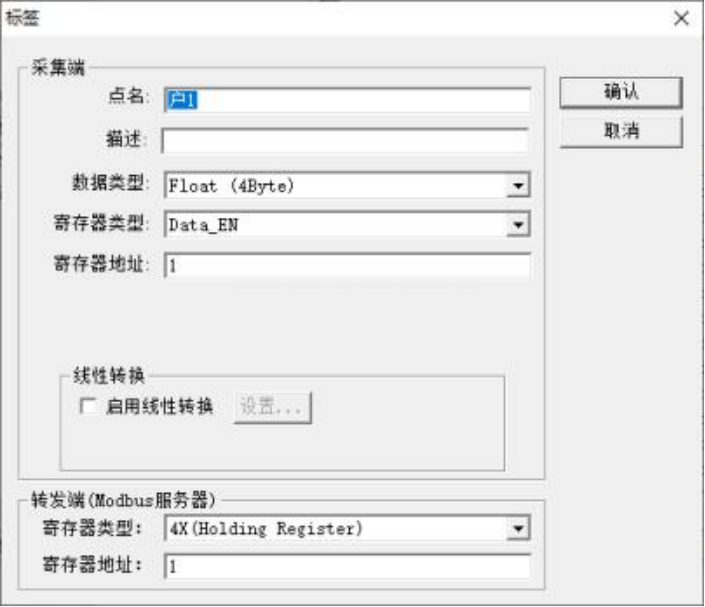

在建立点位的时候, 寄存器类型为 Data_EN(电能)、Data_U(电压)、Data_I(电流),寄 存器地址为每户的编号, 最大总共 39 户。具体点位含义见下表。如图

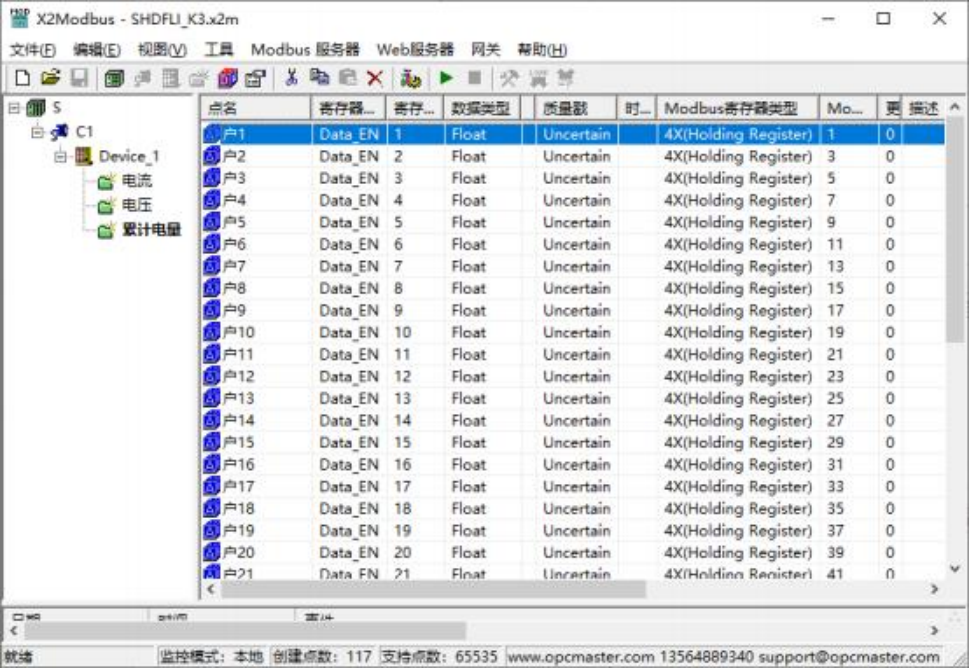

标签添加完成。如下图

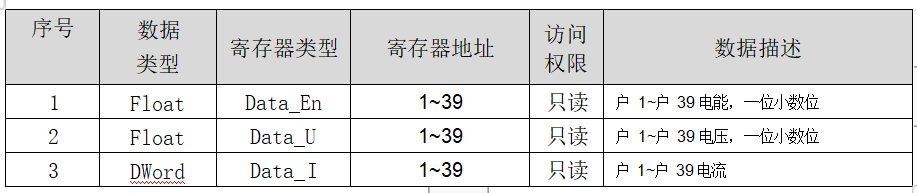

监控点表信息如表
