KD102_485 (山东科德 KD 系列电表通讯协议)

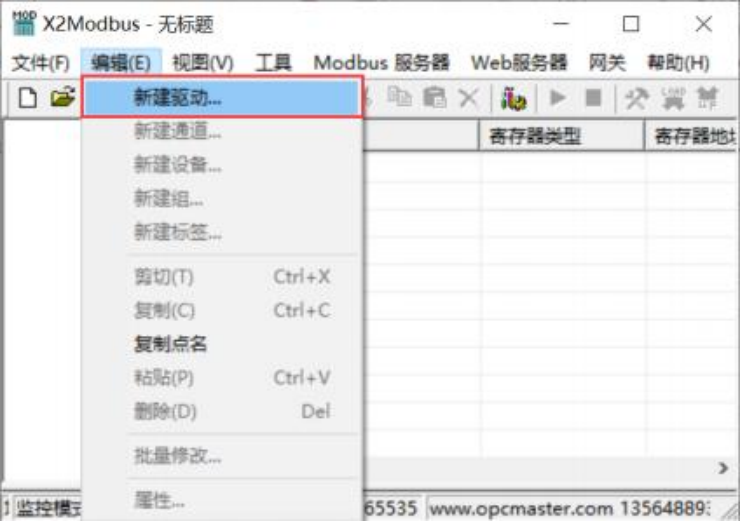

在上位机配置界面菜单栏选择“新建驱动”选项， 如下图

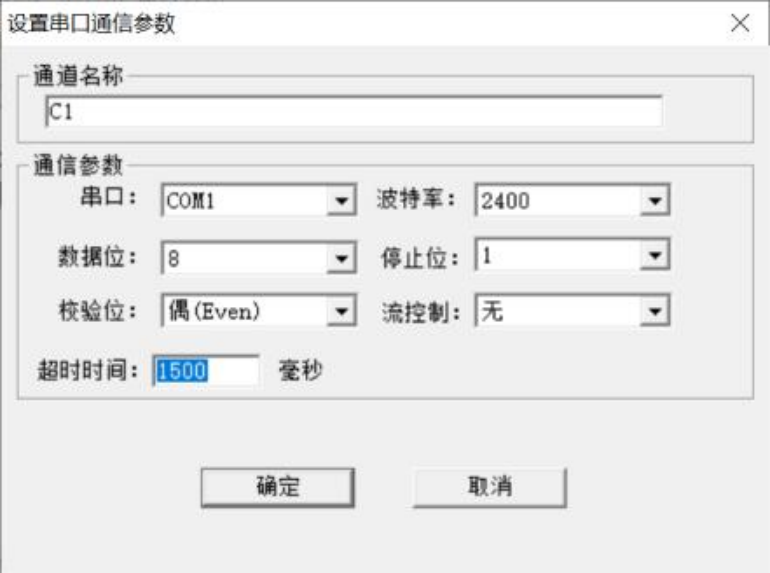

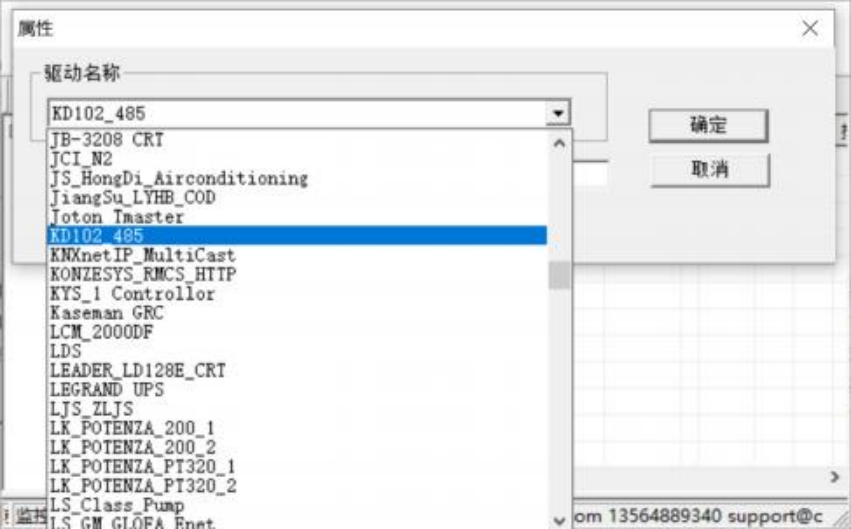

添加好驱动后， 选择新建通道， KD102_485 是山东科德 KD 系列电表通讯协议，以 RS-485 通信方式通讯， 默认通道为串口 1 ，默认通讯参数：2400bps ，8 ，偶校验位，1 个 停止位，默认超时时间 1500 毫秒，在配置时，如果设备响应比较慢，超时时间尽量设置 长一点，如下图 。注意超时时间是指主站请求帧的等待超时时间。

注意， 电表的通信地址由 12 位十进制数构成， 当电表的地址不够 12 位时，可在高位 补 0，当通信地址为 999999999999H 时，为广播地址。请求帧间隔为 1000 毫秒，将组包参 数设置为 0 即可，其他参数默认。如下图 。注意请求帧间隔是指发出下一帧请求与 上一帧请求之间的时间间隔。

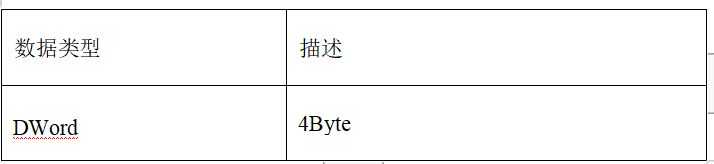

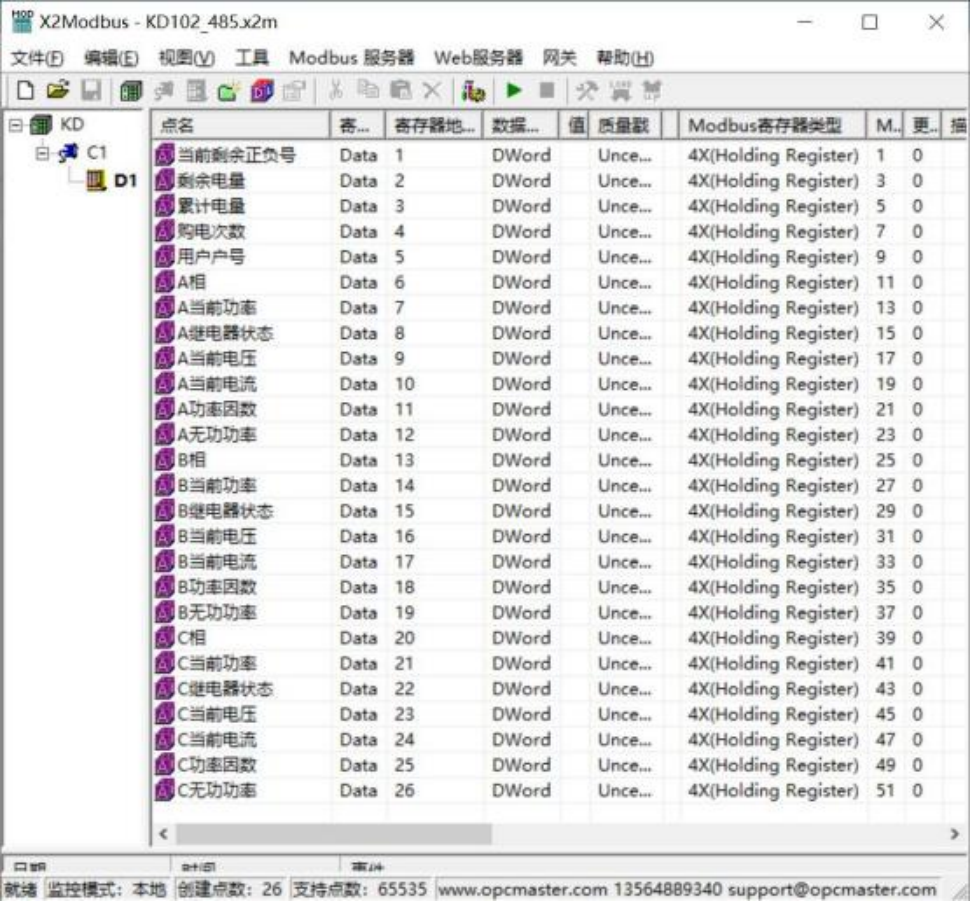

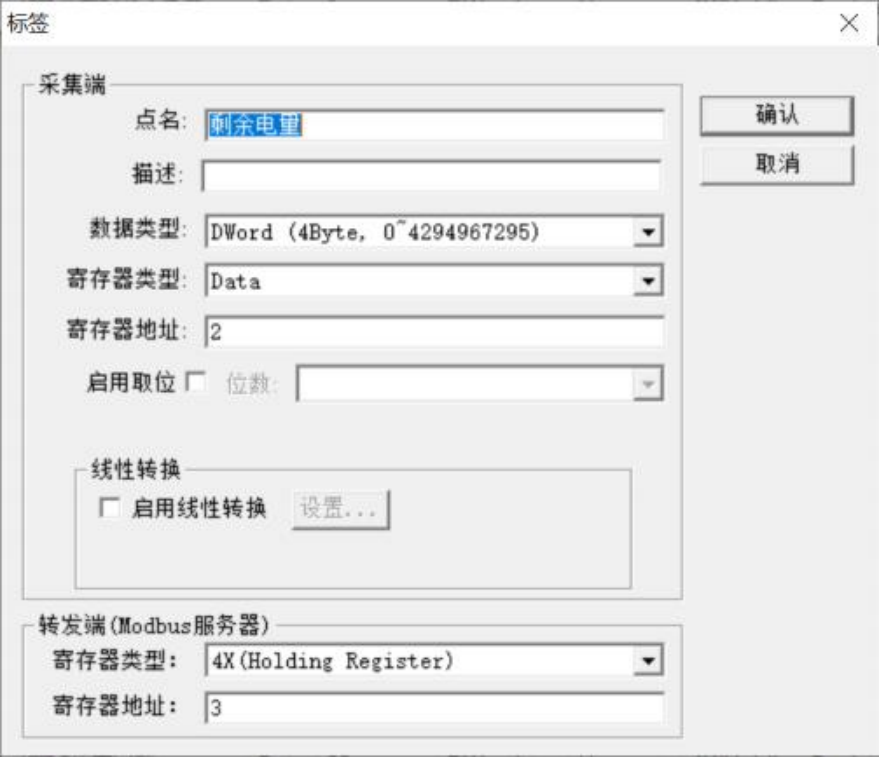

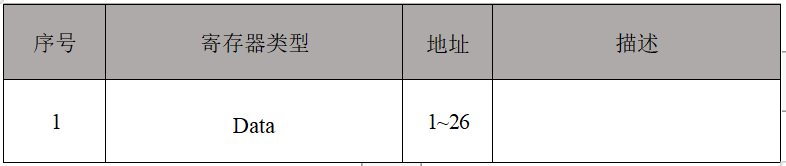

设备建立好后，选择新建标签(点) ，在建立点位的时候，采集端寄存器类型为 Data， 寄存器地址，具体如下表
