新建驱动

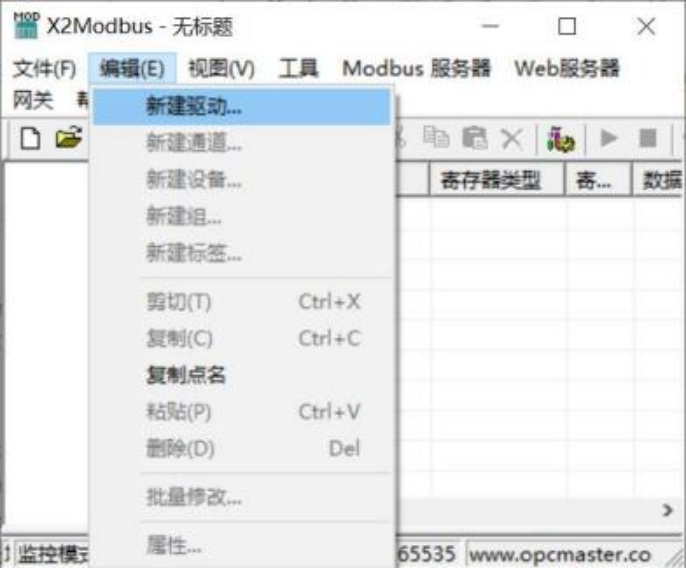

在上位机配置界面菜单栏选择“新建驱动”选项, 如下图

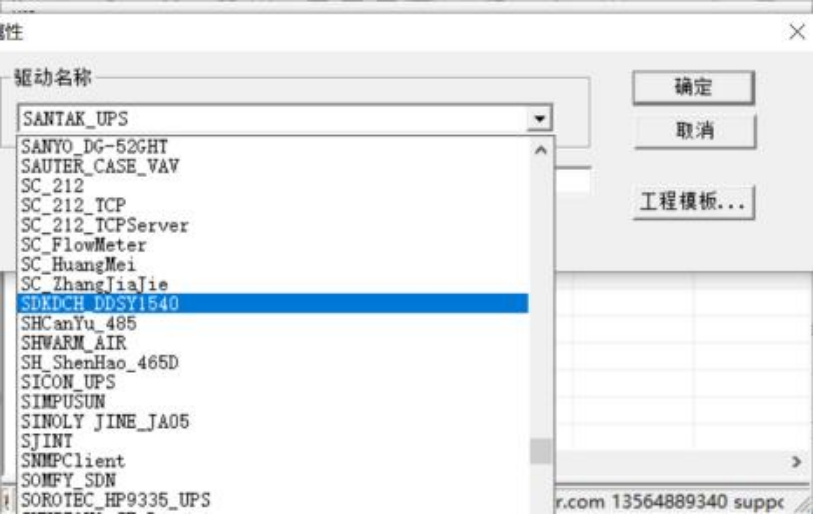

在弹出来的窗口中选择“SDKDCH_DDSY1540”,如下图
新建通道
添加好驱动后, 选择新建通道,SDKDCH_DDSY1540 山东科大晨晖 DDSY1540 型电 表接口协议, 以串口通信方式通讯, 默认通道为串口 1,默认通讯参数: 2400bps ,8 ,偶 校验位, 1 个停止位, 默认超时时间 1500 毫秒,在配置时, 如果设备响应比较慢,超时 时间尽量设置长一点,如下图。注意超时时间是指主站请求帧的等待超时时间。

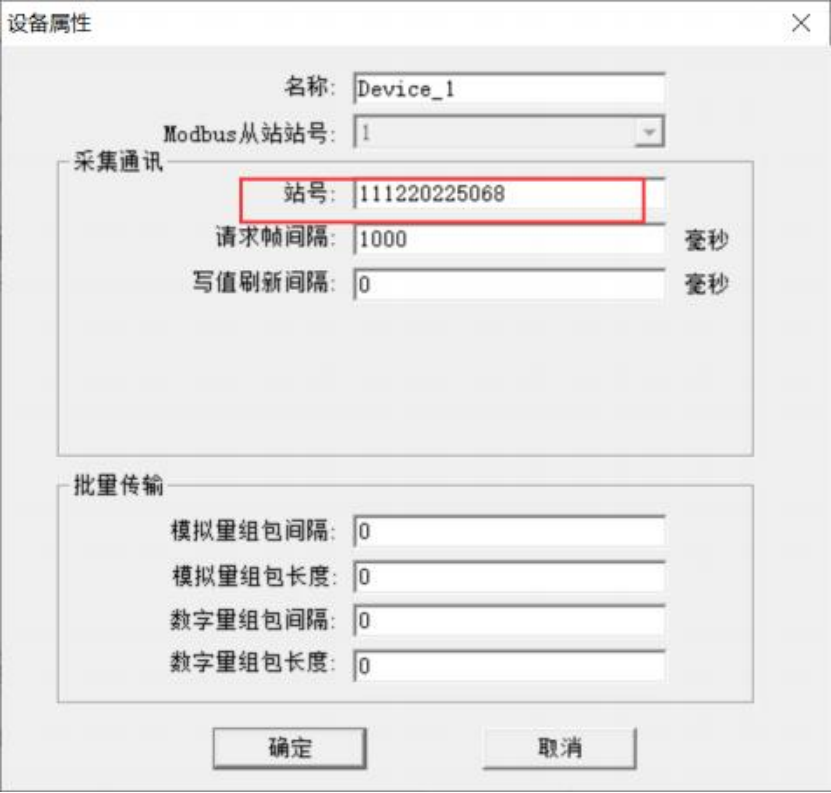

新建设备
通道建立。注意请求帧间隔是指发出下一帧请求与上一帧请求之间的时间间隔。
新建标签

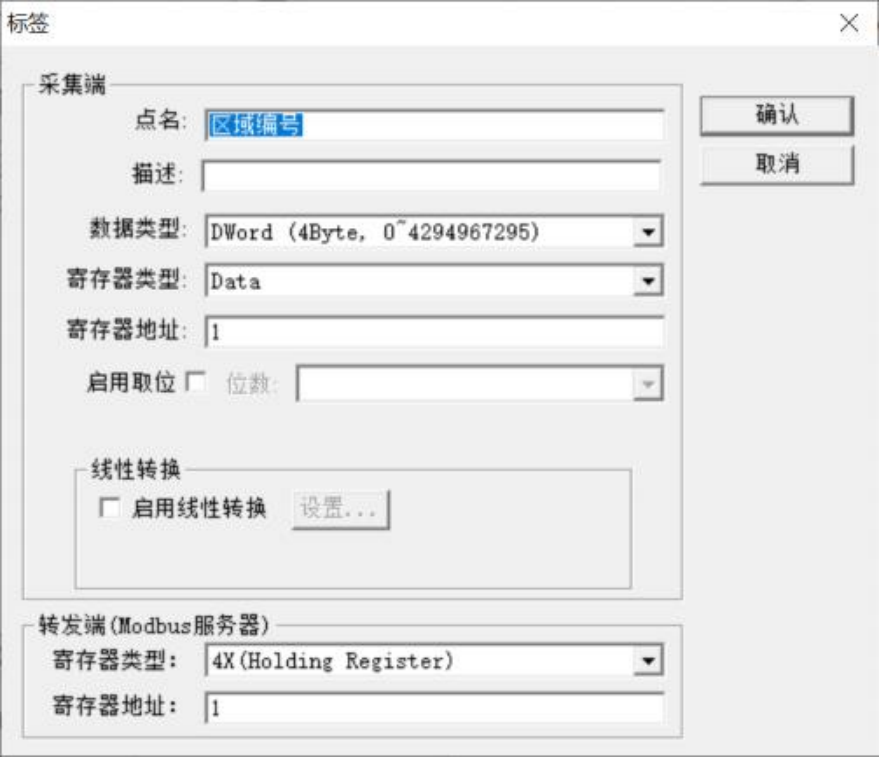

设备建立好后,选择新建标签(点) ,在建立点位的时候,采集端寄存器类型为 Data, 寄存器地址,具体如下表

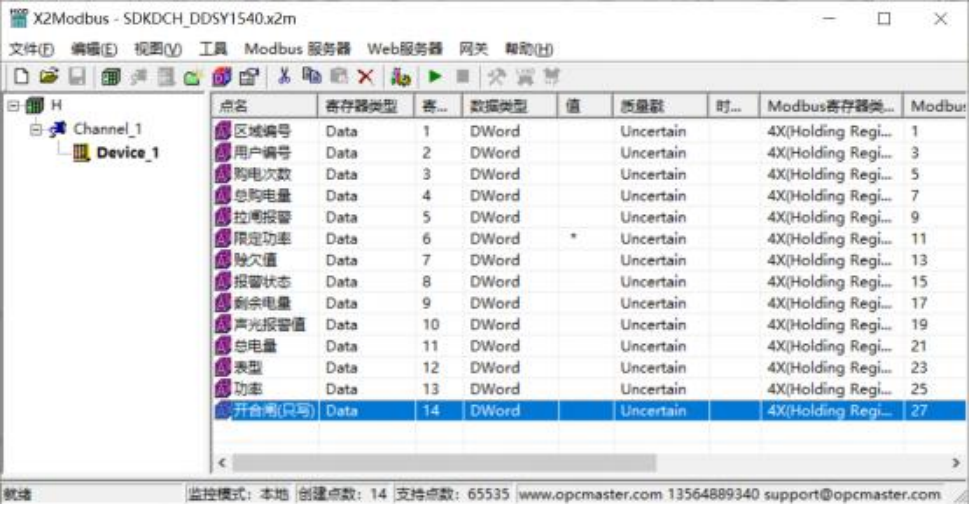

标签建立完成后如下图

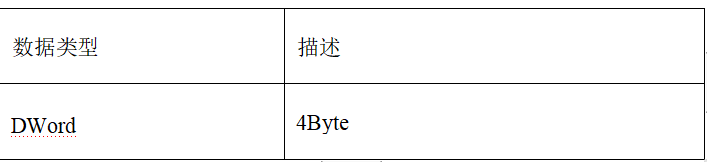

采集端支持具体描述如表

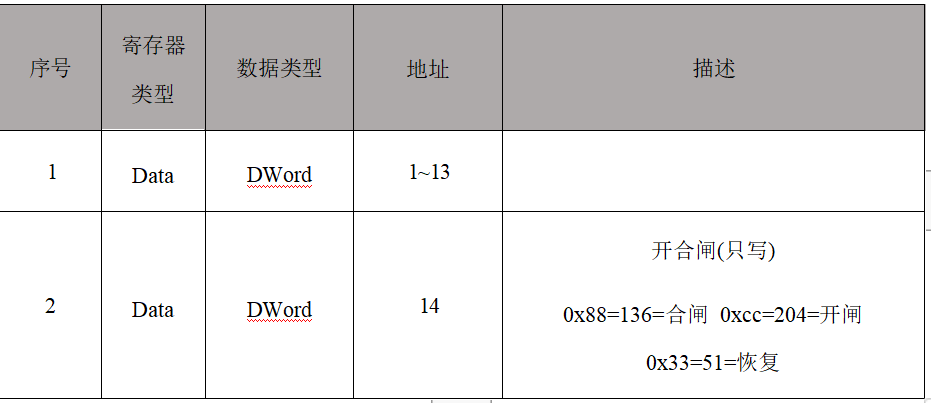

采集端寄存器类型和地址,具体描述如表
