ShangHai_DaHua_Meters（上海大华测控仪表）

在上位机配置界面菜单栏选择“新建驱动”选项，如下图。

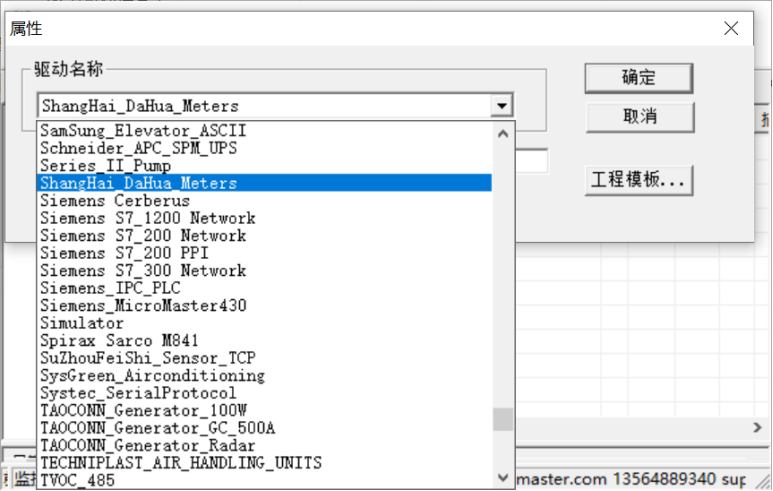

在弹出来的窗口中选择“ShangHai_DaHua_Meters”，如下图。

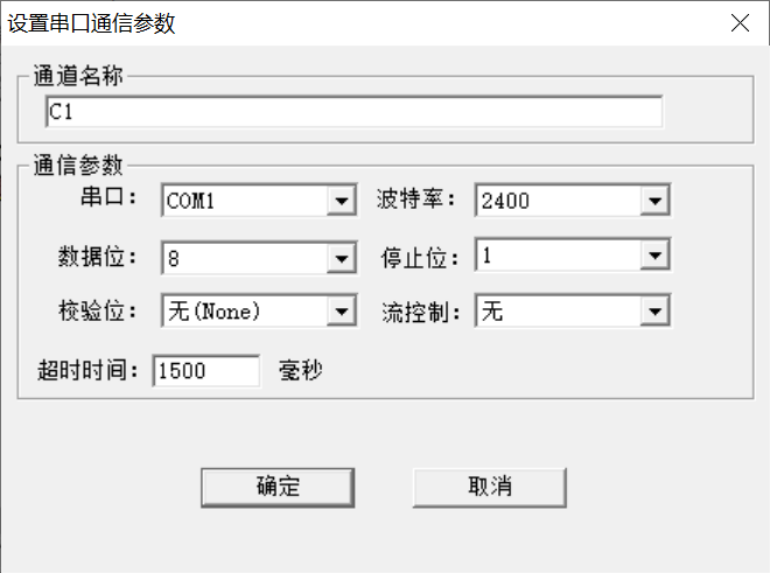

添加好驱动后，选择新建通道，ShangHai_DaHua_Meters（上海大华测控仪表）通讯协议，主要以串口通信方式通讯，默认通道为串口1，默认通讯参数：2400bps，8，无校验位，1个停止位，默认超时时间1500毫秒，在配置时，如果设备响应比较慢，超时时间尽量设置长一点，如下图。注意超时时间是指主站请求帧的等待超时时间。

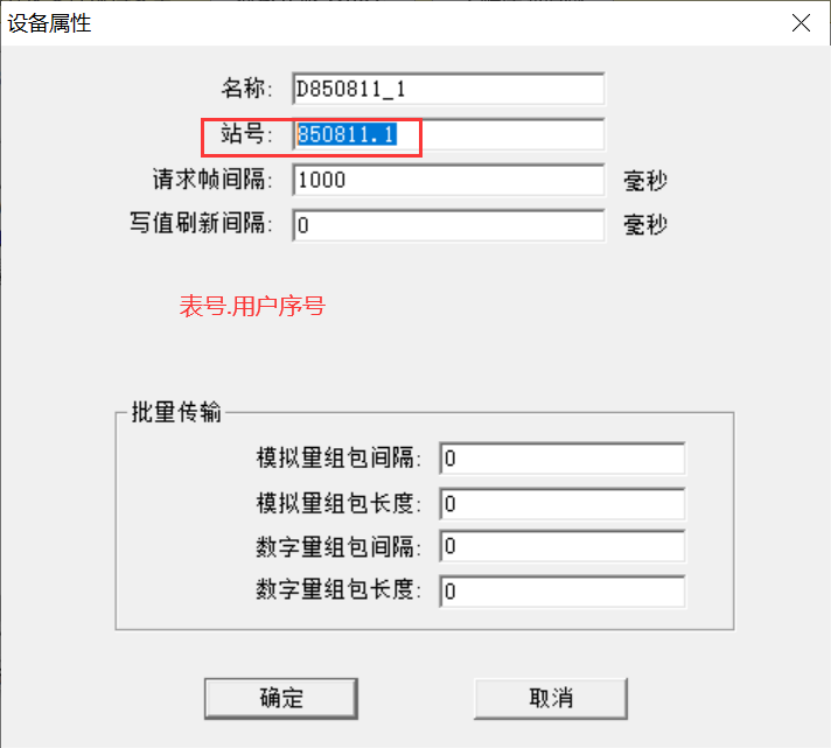

通道建立完成后，选择新建设备，在弹出来的对话框中设置设备相关属性，设备默认站号为850811.1，有表号.用户序号组成，其他参数默认，请求帧间隔为1000毫秒，将组包参数设置为0即可，如下图。注意请求帧间隔是指发出下一帧请求与上一帧请求之间的时间间隔。

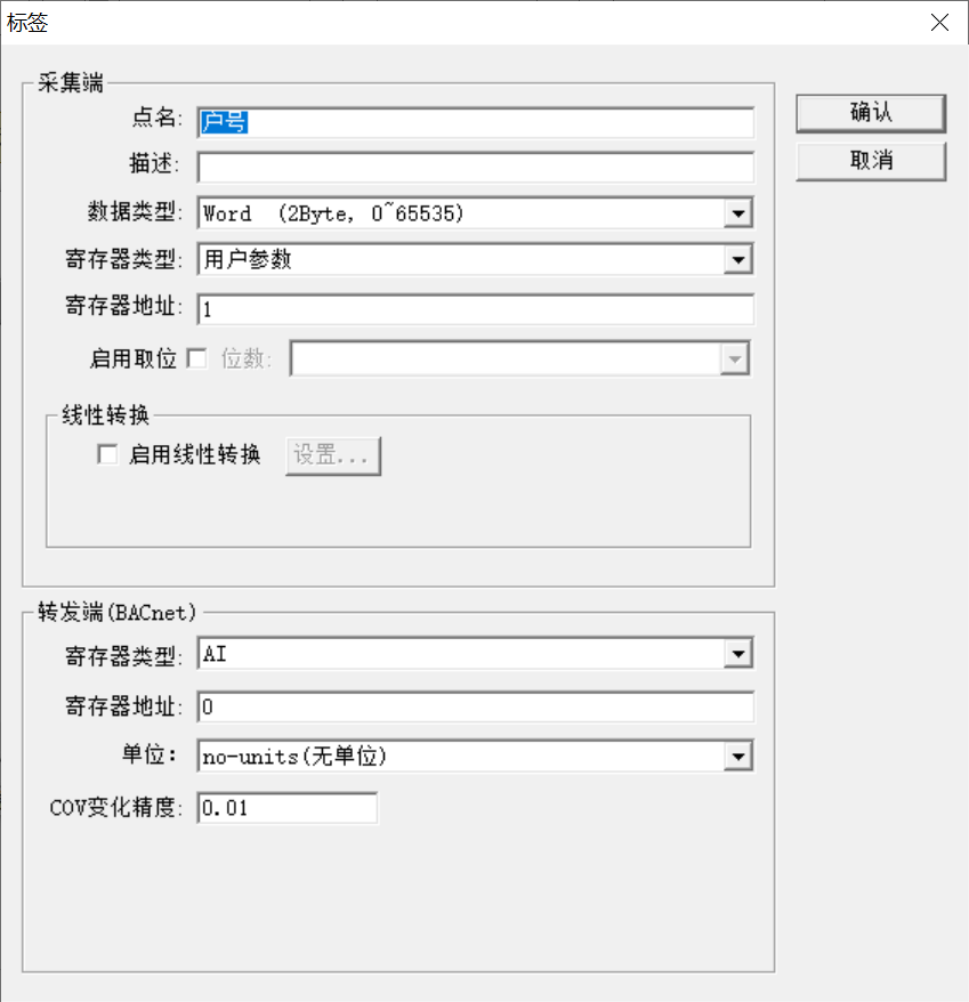

设备建立好后，选择新建标签（点），在建立点位的时候，采集端寄存器类型用户参数(只读)，寄存器地址为点位1~10，购电(只写)，寄存器地址为1，如下图。

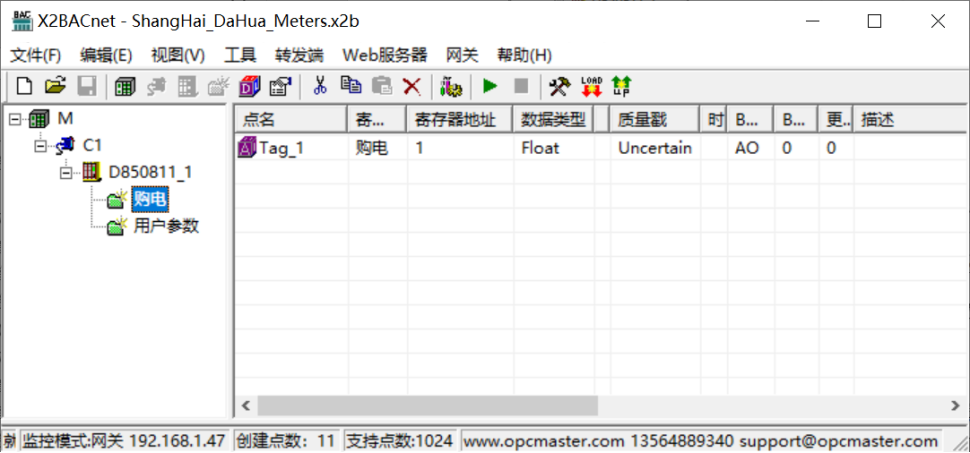

注意： 以上Tag属性中，转发端BACnet从站寄存器基地址可以从0开始分配。标签建立完成后如下图。

添加标签完成

监控点表信息如表所示。

监控点表信息
