新建驱动

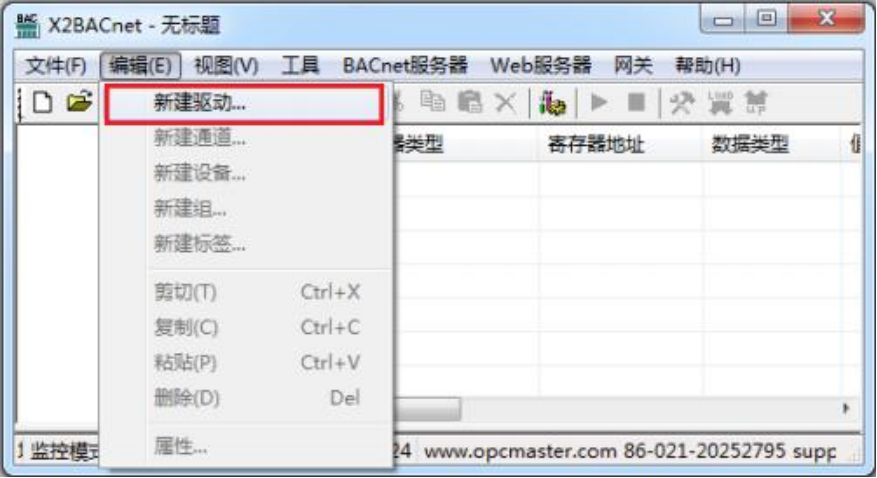

在上位机配置界面菜单栏选择“新建驱动”选项, 如下图

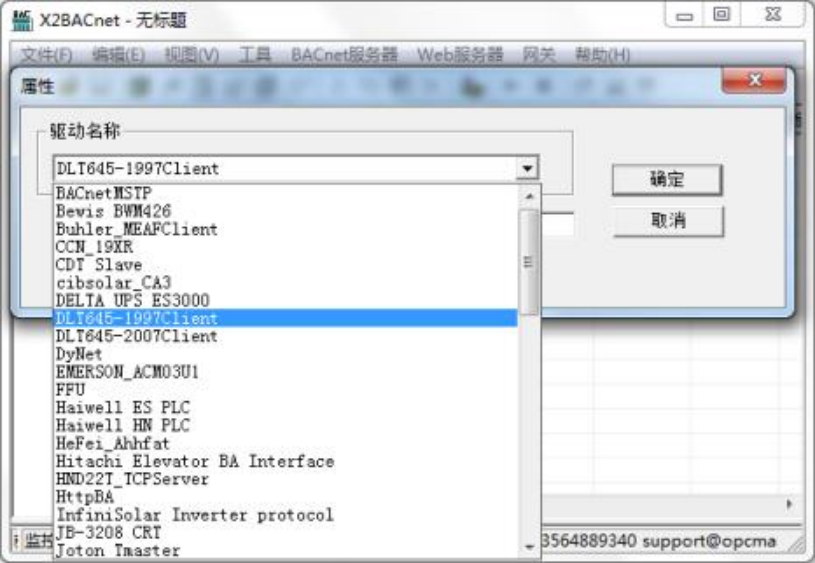

在弹出来的窗口中选择“DLT645- 1997Client”, 如下图
新建通道

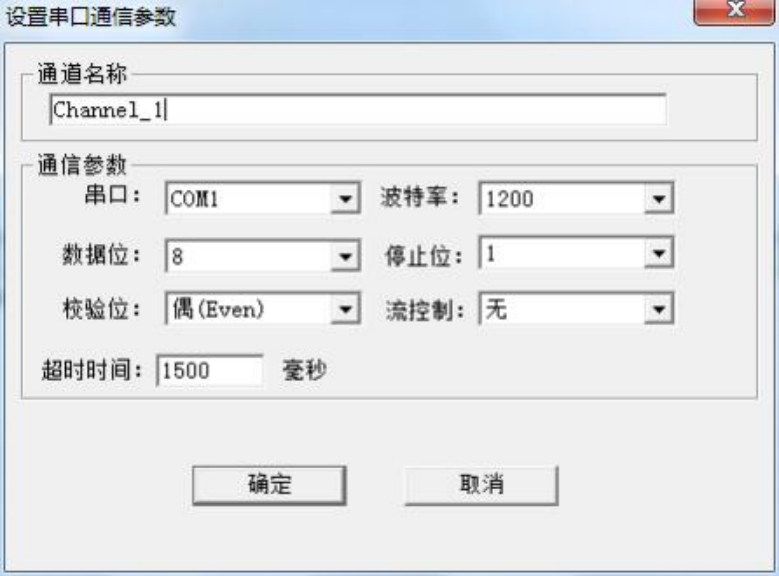

添加好驱动后,选择新建通道,DLT645- 1997(电表通讯协议)作为串口通讯,默认通 道串口 1 ,默认通讯参数:1200bps ,8,偶校验位,1 个停止位, 默认超时时间 1500ms,
如下图 。注意超时时间是指请求帧的等待超时时间。
新建设备

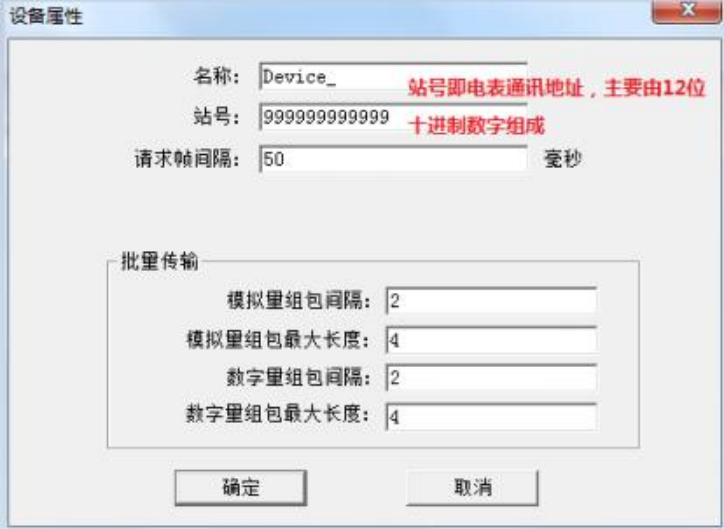

设备站号即为电表的 ID 号,每个电表的 ID 号是唯一的, 该电表的 ID 号即对应着编 辑框里的站号, 如下图 。如果设备不支持组包, 可将组包参数设置为 0 即可。注意, 电表的通信地址由 12 位十进制数构成,当电表的地址不够 12 位时,可在高位补0,当通 信地址为 999999999999H 时,为广播地址。注意请求帧间隔是指发出下一帧请求与上一 帧得到回应之间的时间间隔。
新建标签
设备新建好后, 选择添加标签(点) ,也可以通过新建组对标签进行分类管理标签参 数可根据设备实际情况进行设置,如下图

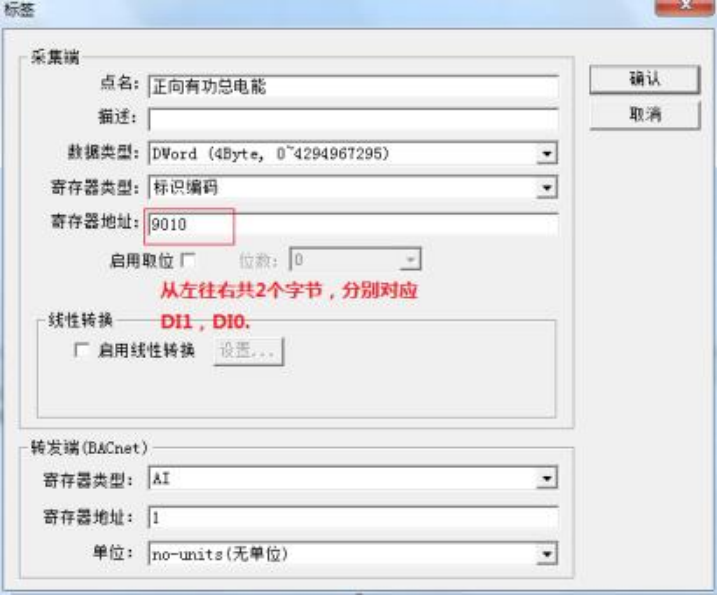

在建立点的时候注意,寄存器地址是由2 个 16 进制字节组成, 从左到右依次对应电 表通讯协议里标识编码定义的 DI1 ,DI0 两个字节。
注意: 以上 Tag 属性中, 寄存器类型对应控制功能码,寄存器地址是指数据标识编码, 该编码主要由 2 个 16 进制字节表示。 转发端 BACnet 寄存器类型是指 BACnet 对象类型, 寄存器地址是指对象地址。

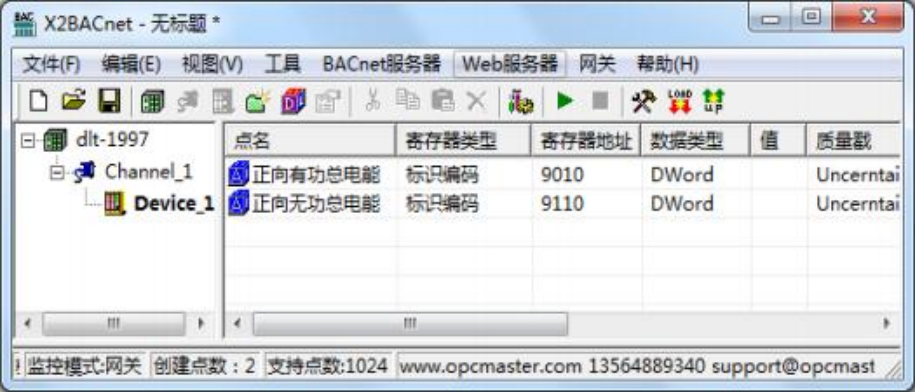

标签建立完成后如下图

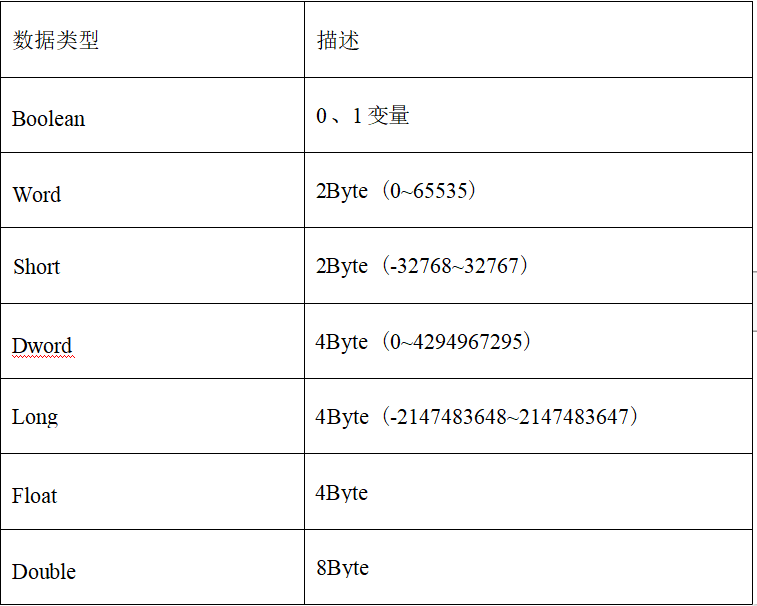

采集端支持的数据类型如下表

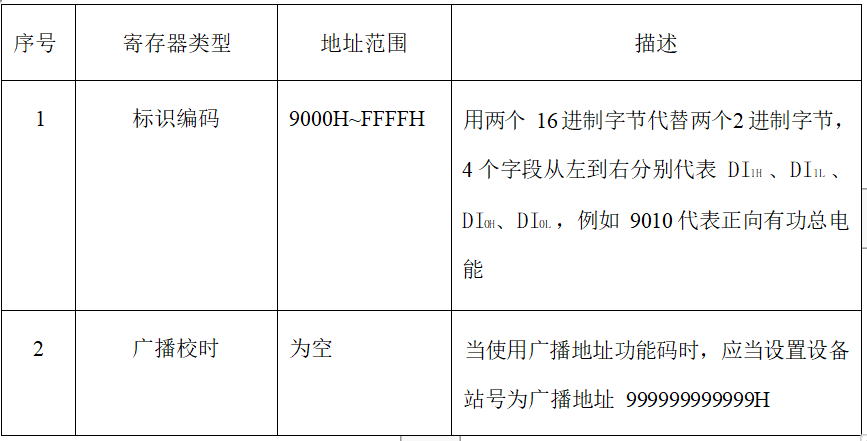

采集端支持的寄存器类型如下表
