新建驱动

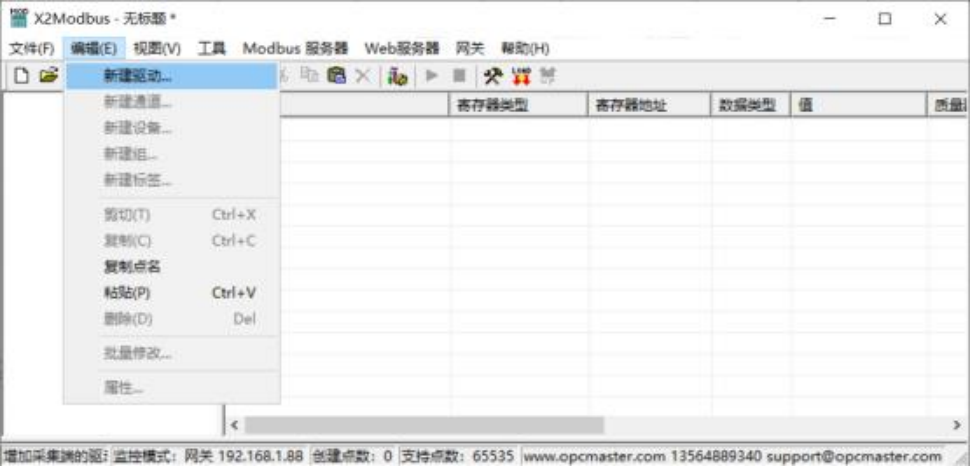

在上位机配置界面菜单栏选择“新建驱动”选项, 如下图

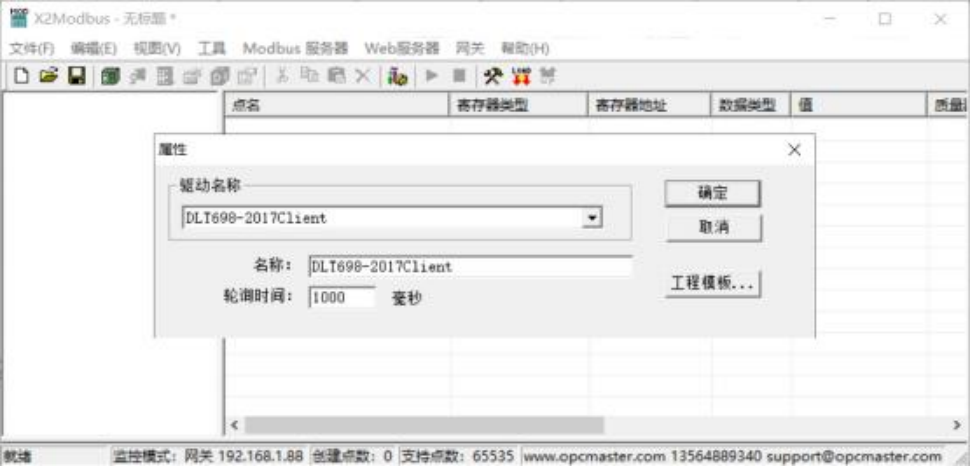

在弹出来的窗口中选择“DLT698-2017Client”,如下图
新建通道

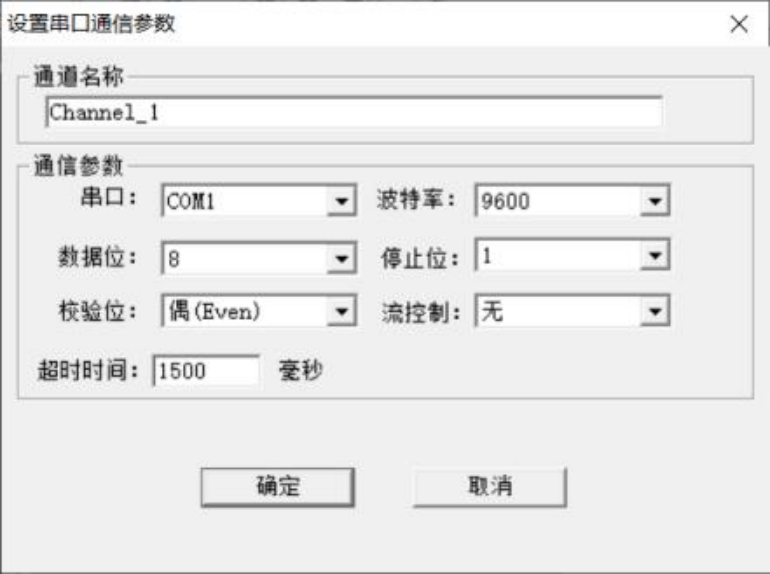

添加好驱动后, 选择新建通道, DLT698-2017Client (电表通讯协议)作为串口通讯, 默
认通道串口 1,默认通讯参数:9600bps,8,偶校验位,1 个停止位,默认超时时间 1500ms, 如下图。注意超时时间是指请求帧的等待超时时间。
新建设备

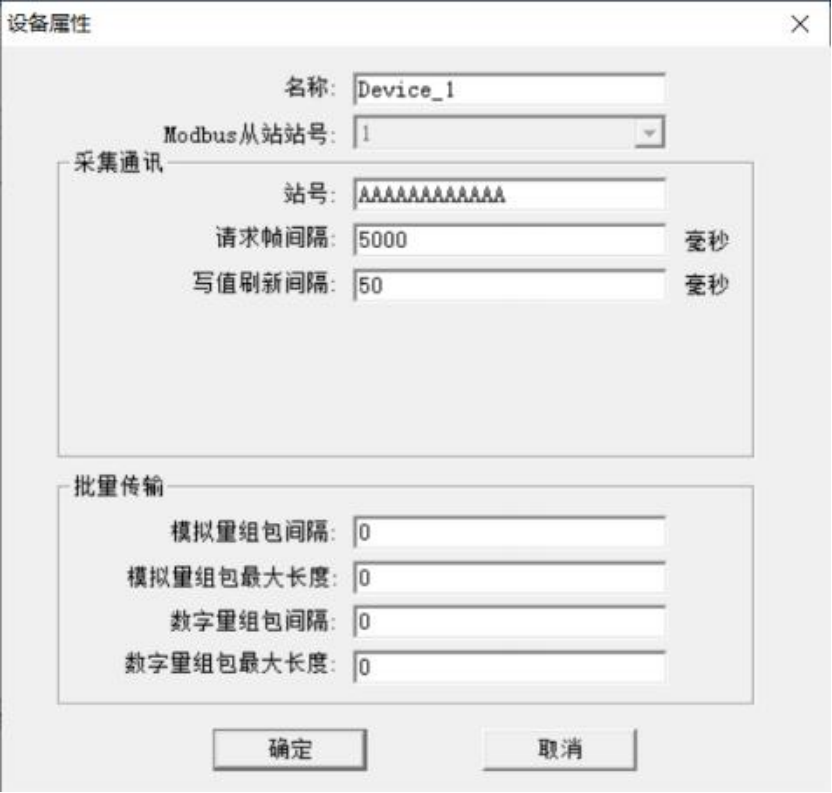

设备站号即为电表的 ID 号,每个电表的 ID 号是唯一的, 该电表的 ID 号即对应着编 辑框里的站号, 如下图 。组包参数默认设置为 0 即可。注意,电表的通信地址由 12 位十进制数构成, 当电表的地址不够 12 位时, 可在高位补 0, 当通信地址为 AAAAAAAAAAAA 时, 为广播地址。注意请求帧间隔是指发出下一帧请求与上一帧得到 回应之间的时间间隔。
新建标签

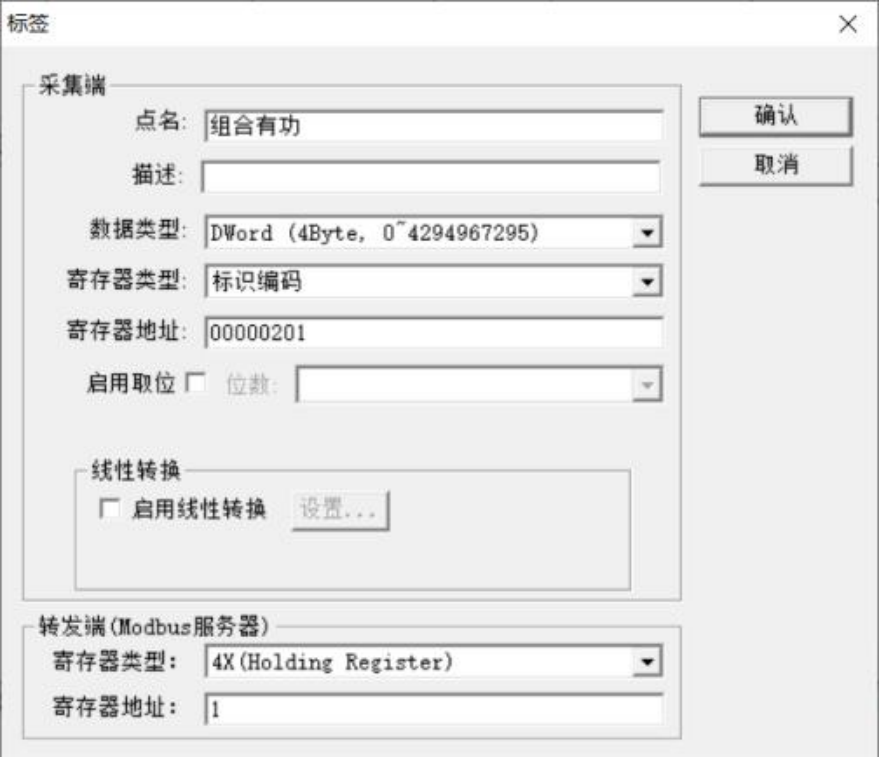

设备新建好后, 选择添加标签(点) ,也可以通过新建组对标签进行分类管理标签参 数可根据设备实际情况进行设置,如下图 。
在建立点的时候注意,寄存器地址是由4 个 16 进制字节组成, 从左到右依次对应电 表通讯协议里对象标识(OI)两个字节(OIA1、OIA2 、OIB1、OIB2) ,对象属性两个字 节默认为 0201。
注意: 以上 Tag 属性中, 寄存器类型对应控制功能码,寄存器地址是指数据标识编码, 该编码主要由 4 个 16 进制字节表示。
标签建立完成后如下图

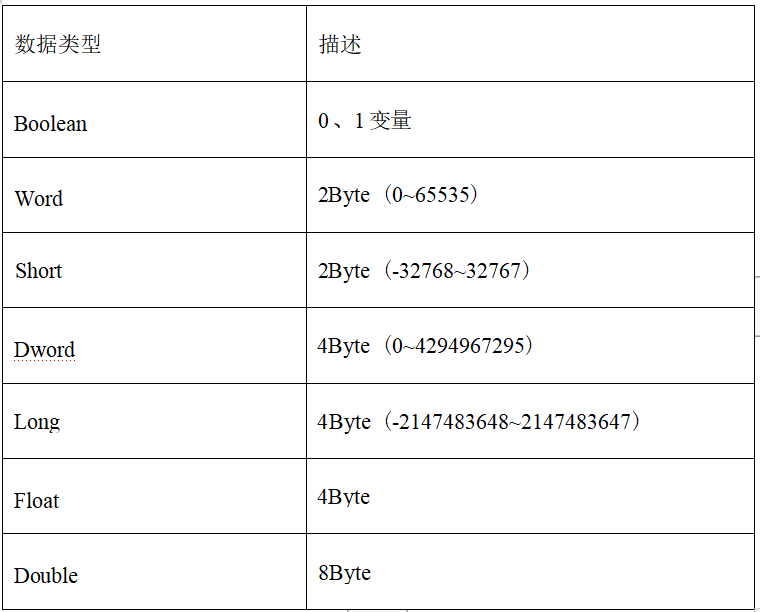

采集端支持的数据类型如下表

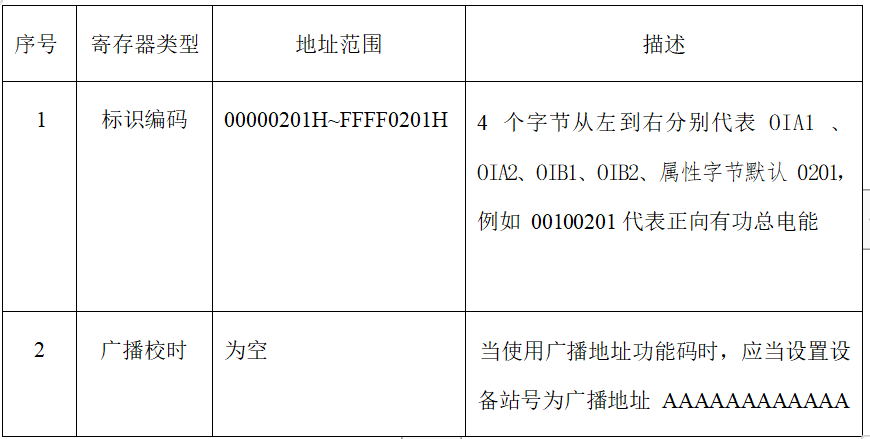

采集端支持的寄存器类型如下表
