新建驱动

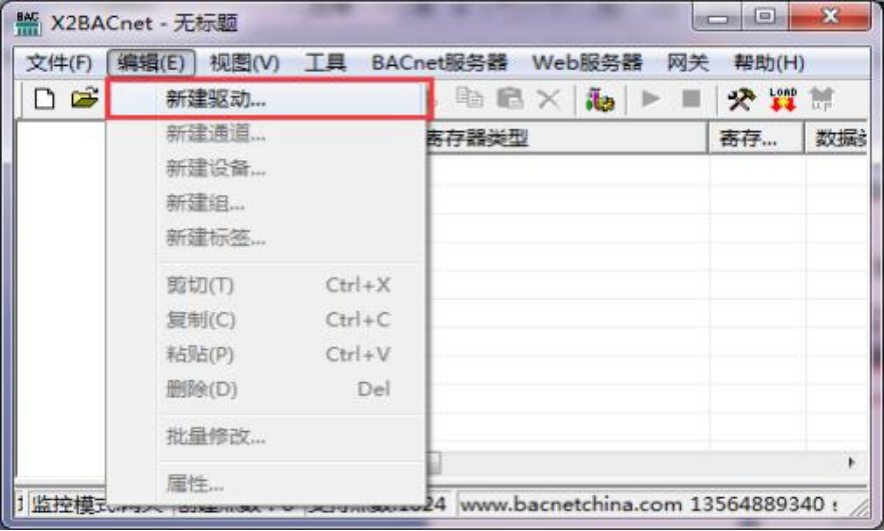

在上位机配置界面菜单栏选择“新建驱动”选项, 如下图

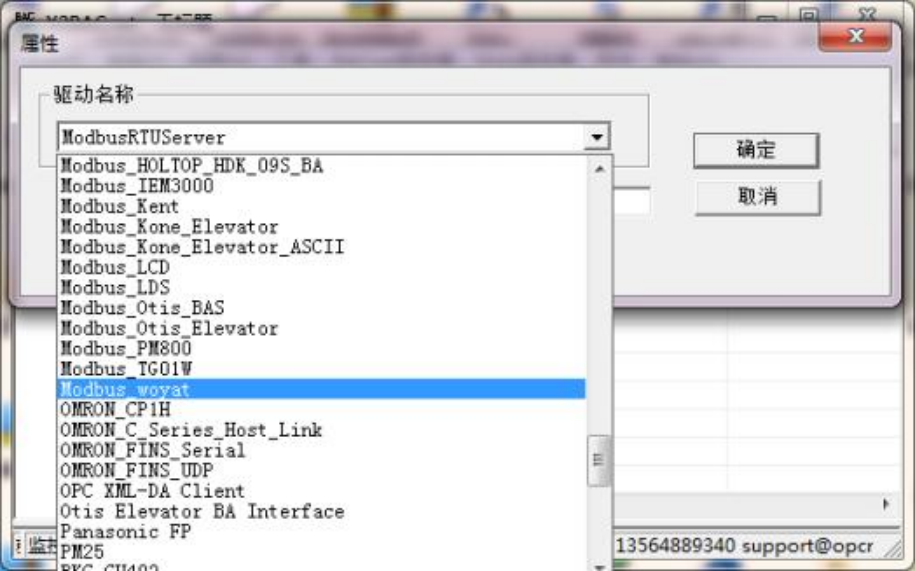

在弹出来的窗口中选择“Modbus_woyat”驱动, 如下图
新建通道

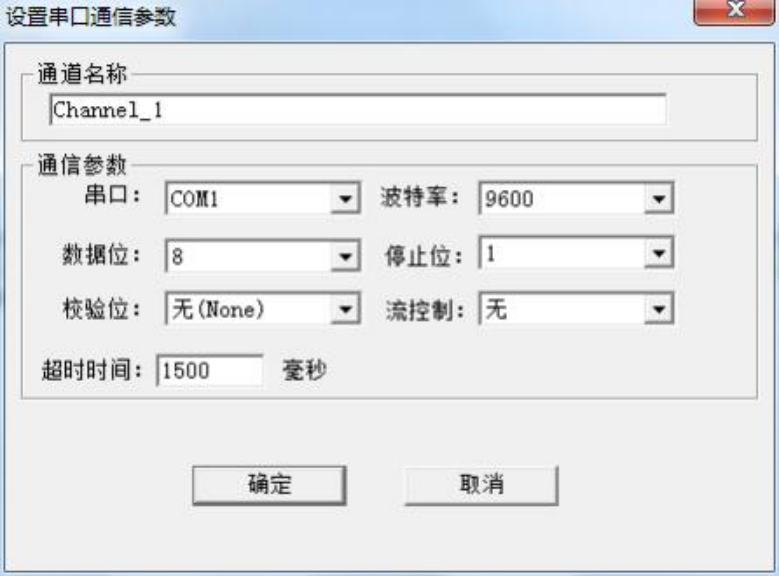

添加好驱动后,选择新建通道,Modbus_woyat (沃亚特电表) 是以串口方式通讯,默 认通道串口 1,默认通讯参数:9600bps,8,无校验位,1 个停止位,默认超时时间 1500ms,
如下图 。注意超时时间是指请求帧的等待超时时间。
新建设备

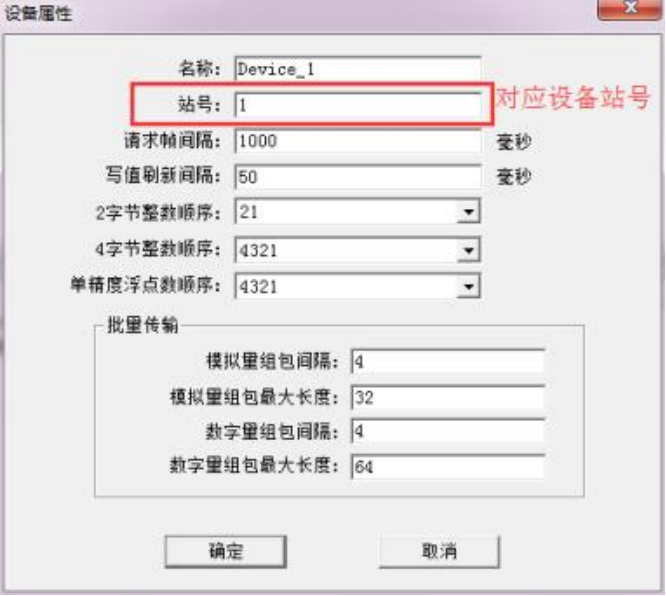

通道建立好后, 选择新建设备, 在弹出来的对话框中设置设备相关属性, 设备默认站 号 1,请求帧间隔为 1000 毫秒。如果设备不支持组包,可将组包参数设置为 0 即可,如 下图 。注意请求帧间隔是指发出下一帧请求与上一帧请求之间的时间间隔。
新建标签

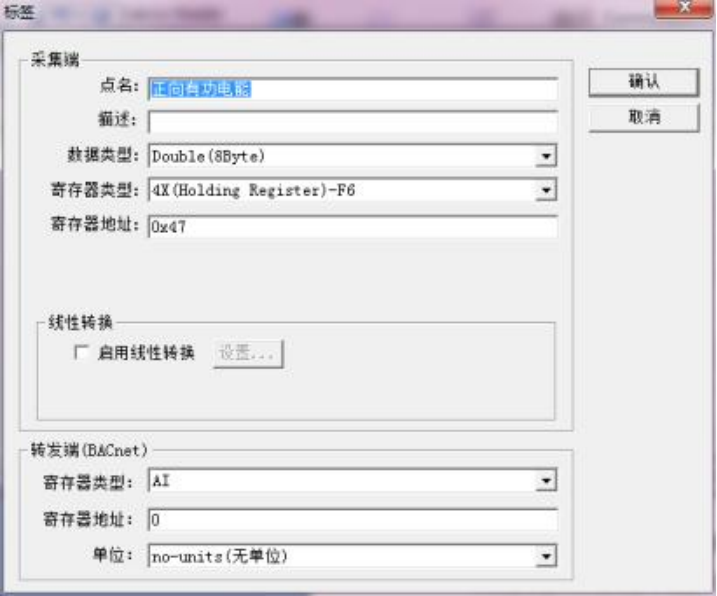

设备新建好后,选择添加标签(点) ,也可以通过新建组对标签进行分类管理标签参 数可根据设备实际情况进行设置,如下图 。设置标签参数的时候, 注意采集端 Modbus 寄存器基地址是从 1 开始的。
注意: Modbus 沃亚特电表在读当前有功需量二次侧,当前无功需量二次侧,正向有 功电能,反向有功电能等等参数时必须一次读取三个 Modbus 寄存器地址, 并进行解析数 据。故用户在读取这些数据时,需选择已经特殊处理过的 Double 数据类型。在读取 Double 数据时,读取上来的值自动除以了 1000 (即缩小了一千倍)。
注意: 以上 Tag 属性中, 转发端 BACnet 从站寄存器基地址从 0 开始分配。标签建立 完成后如下图

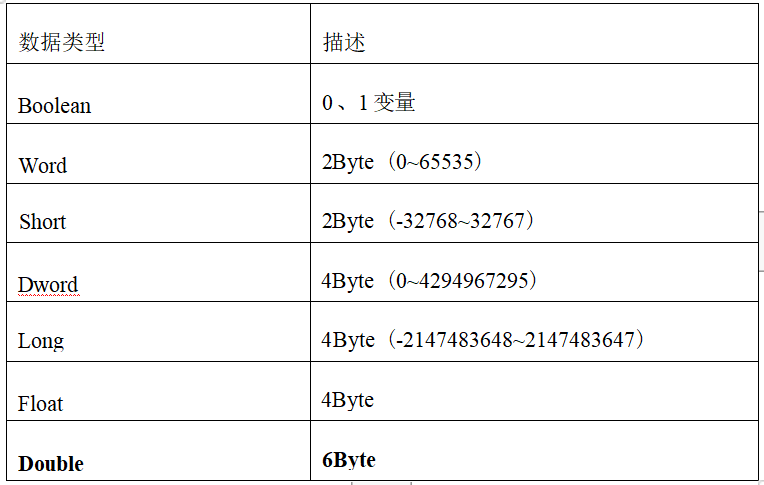

采集端支持的数据类型有:Boolean 、Word、Short、Dword、Long 、Float、Double, 具体描述如表

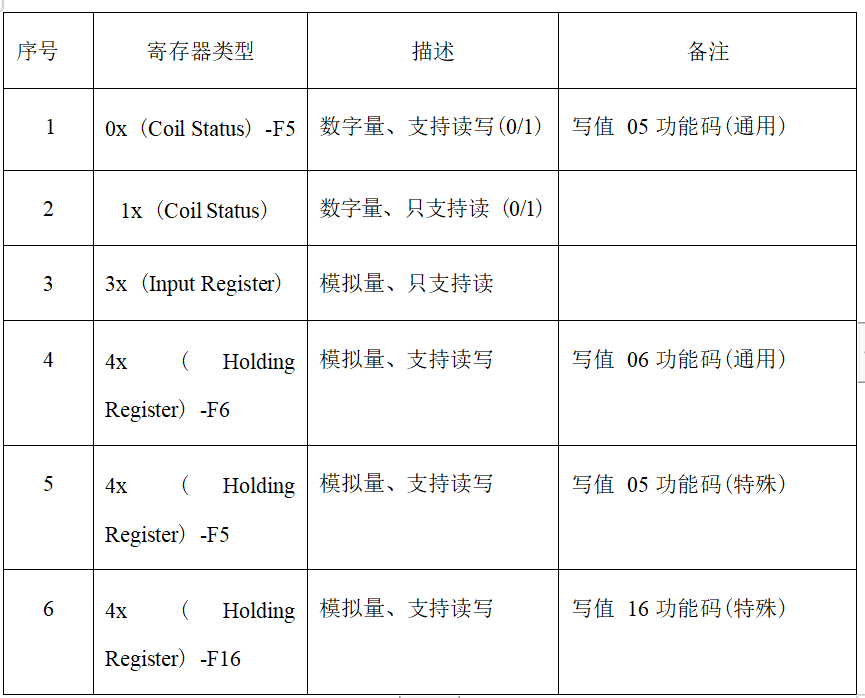

采集端支持的寄存器类型有 0X 、1X 、3X 、4X 四种类型, 具体描述如表
