IEC104(IEC104 规约)

新建驱动

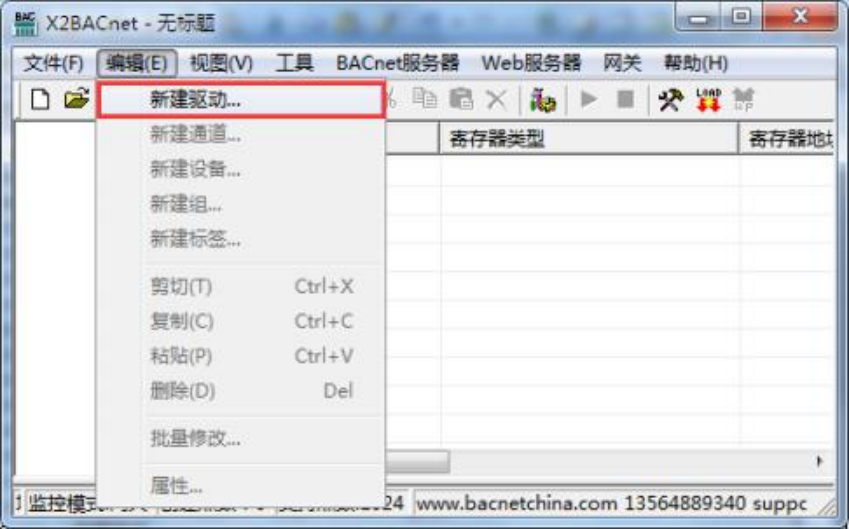

在上位机配置界面菜单栏选择“新建驱动”选项, 如下图

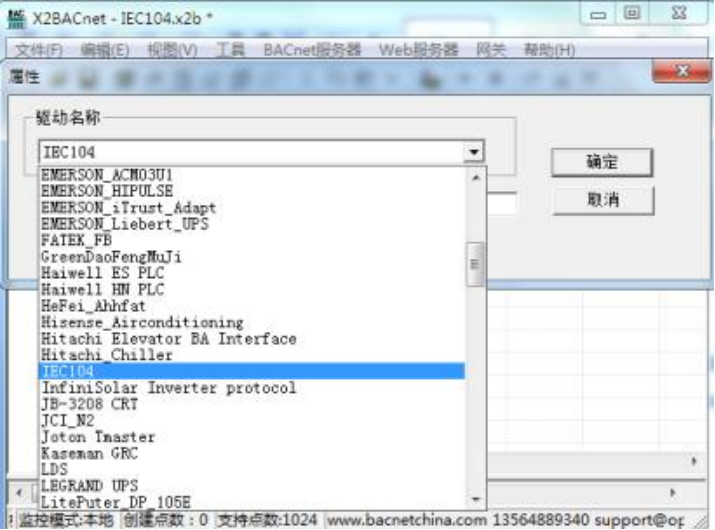

在弹出来的窗口中选择“IEC104”驱动, 轮询时间对应总召周期,建议使用 5  分钟 (300000ms) 如下图

新建通道

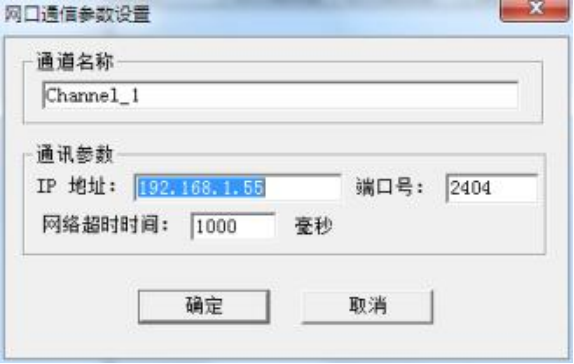

添加好驱动后, 选择新建通道, IEC104  以网口通讯,默认端口号 2404,默认超时时间 1000ms,如下图

新建设备

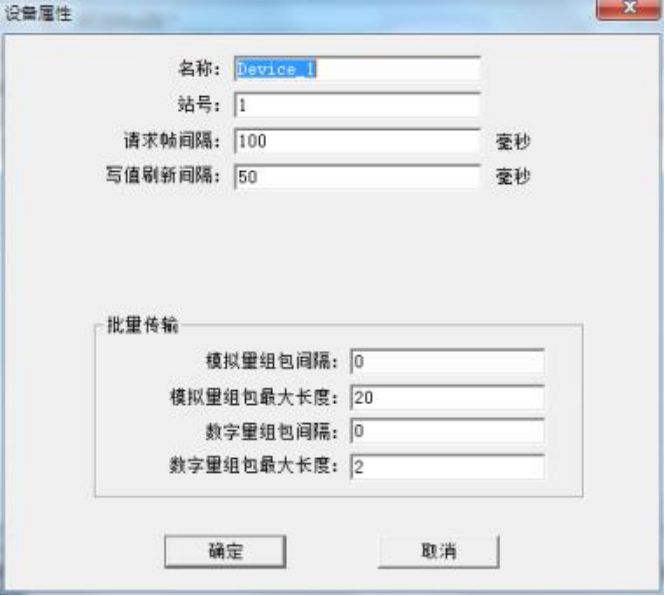

通道建立完成后, 选择新建设备,在弹出来的对话框中设置设备相关属性, 设备默认 站号 1,对应 IEC 从站的公共地址。其他参数都是无效, 如下图

新建标签

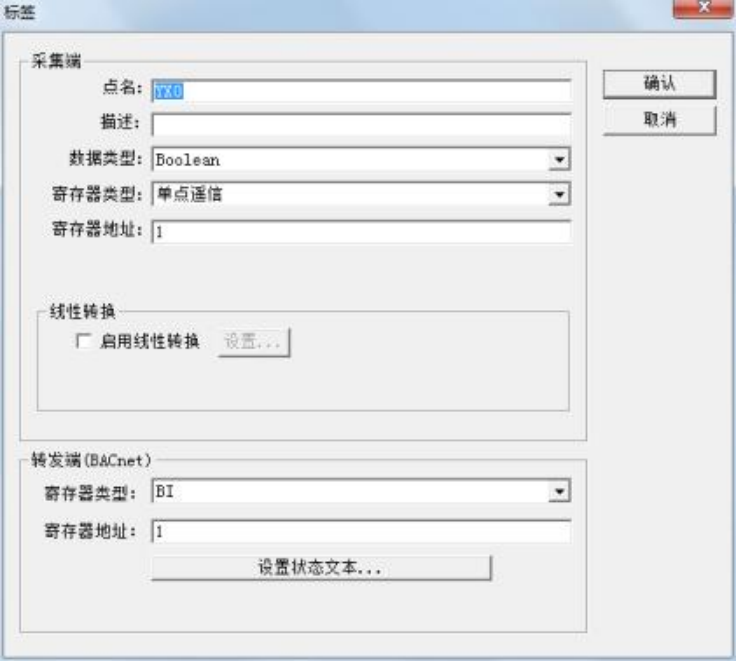

设备新建好后, 选择添加标签(点) ,也可以通过新建组对标签进行分类管理标签参数 可根据设备实际情况进行设置, 如下图。设置标签参数的时候, 注意采集端有单点 遥信、遥测(分短浮点遥测,归一化遥测,标度化遥测) 以及遥脉五种只读寄存器类型。
如若用遥调和遥控等控制寄存器,可以分别与单点遥信、短浮点遥测类型共用。

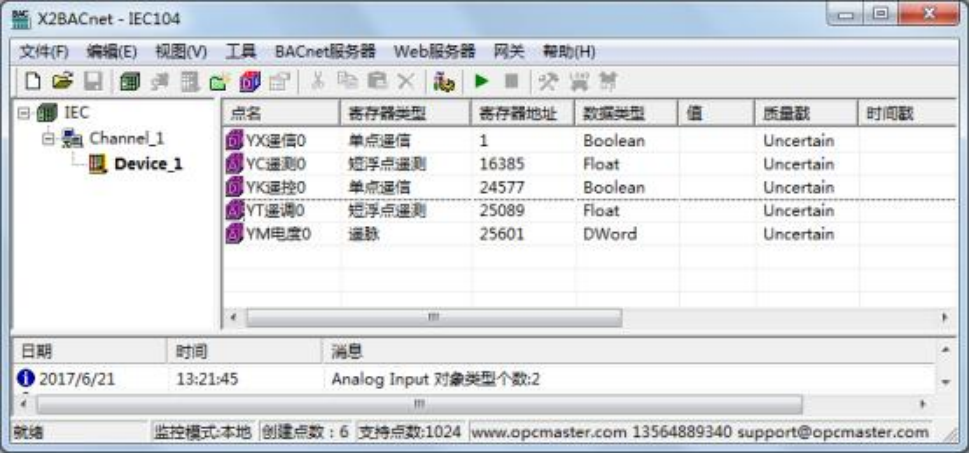

注意: 以上 Tag 属性中,转发端 BACnet 从站寄存器基地址可以从 0 开始分配。标签 建立完成后如下图

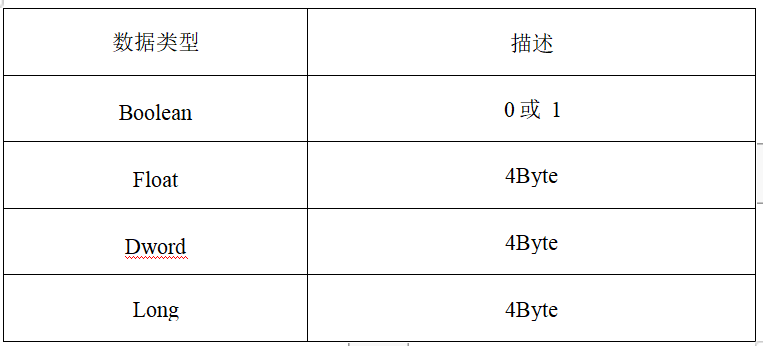

采集端支持的数据类型有 Boolean,Float,Dword,Long 等类型,具体描述如表

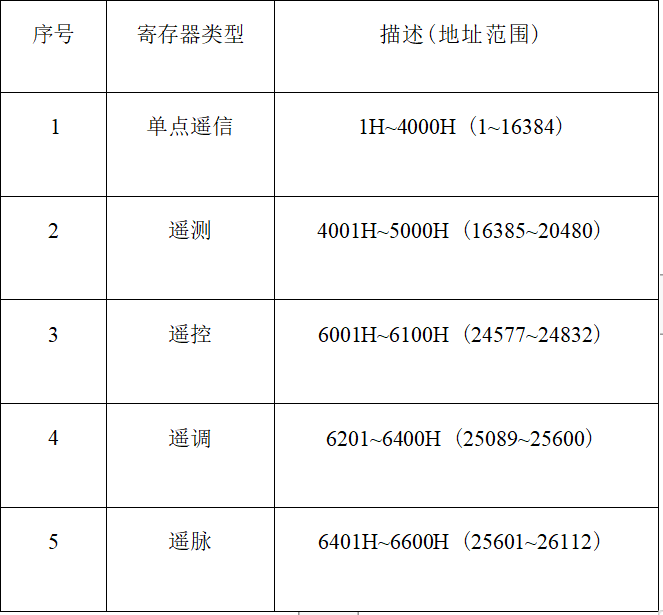

采集端支持的寄存器类型有单点遥信、遥测(短浮点,归一化,标度化这 3 类)和电 度遥脉等三类型,具体描述如表  所示。其中遥控与单点遥信公用, 遥调与短浮点 遥测共用。
