Modbus_PM800 (施耐德电表)

新建驱动

在上位机配置界面菜单栏选择“新建驱动”选项, 如下图

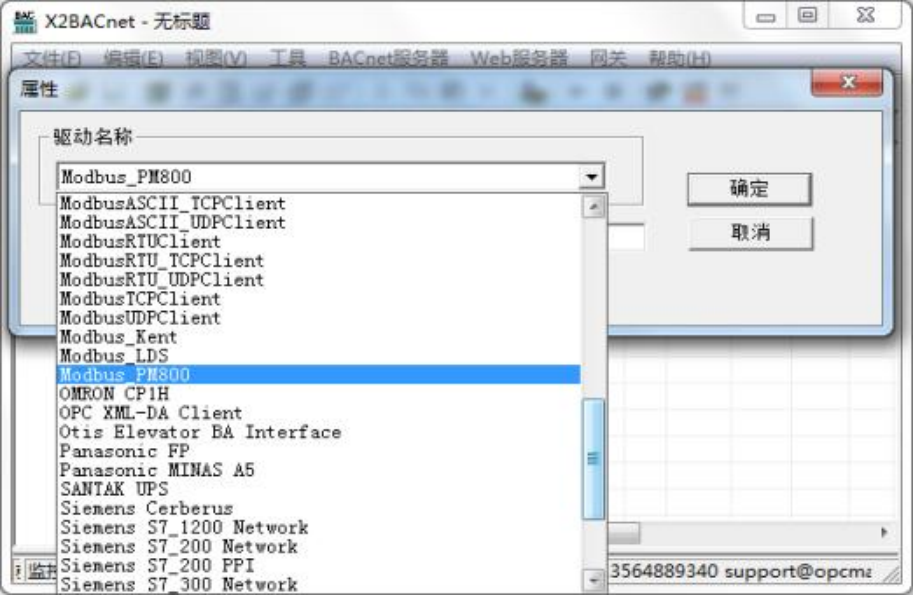

在弹出来的窗口中选择“Modbus_PM800”驱动,如下图

新建通道

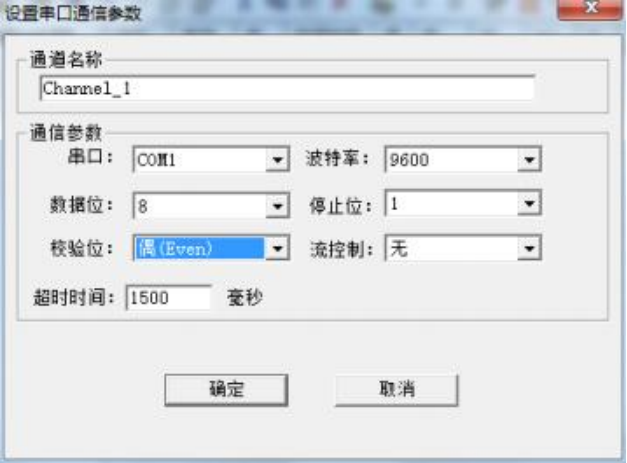

添加好驱动后,选择新建通道,Modbus_PM800 是以串口方式通讯,默认通道串口 1,
默认通讯参数:9600bps,8,偶校验位,1 个停止位,默认超时时间 1500ms,如下图  注意超时时间是指请求帧的等待超时时间。

新建设备

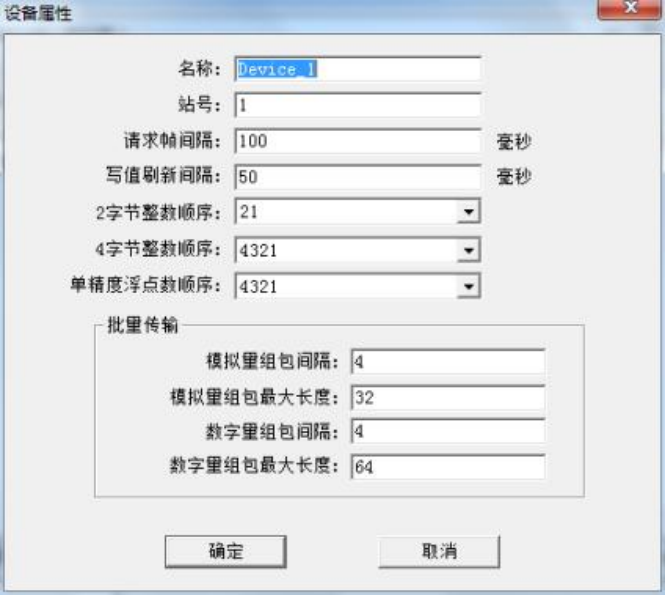

通道建立好后, 选择新建设备, 在弹出来的对话框中设置设备相关属性, 设备默认站 号 1,请求帧间隔为 50 毫秒。如果设备不支持组包,可将组包参数设置为 0 即可, 如下 图 。注意请求帧间隔是指发出下一帧请求与上一帧请求之间的时间间隔。

新建标签

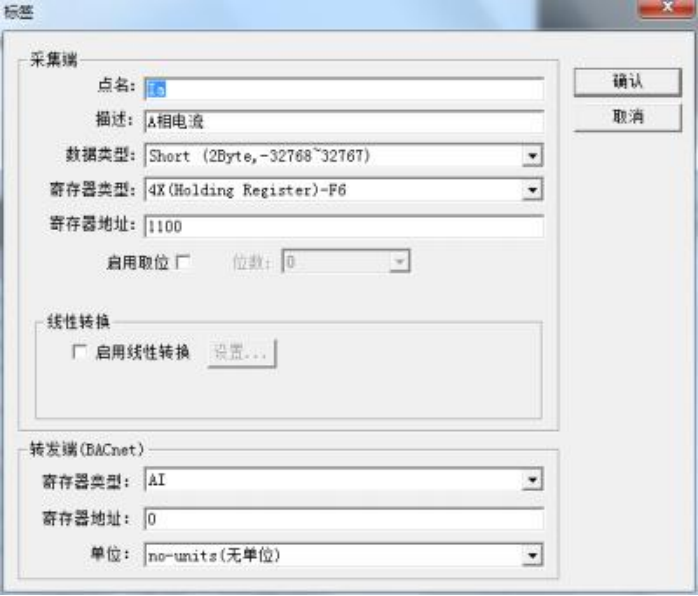

设备新建好后,选择添加标签(点) ,也可以通过新建组对标签进行分类管理标签参 数可根据设备实际情况进行设置,如下图 。设置标签参数的时候,注意采集端 Modbus 寄存器基地址是从 1 开始的。

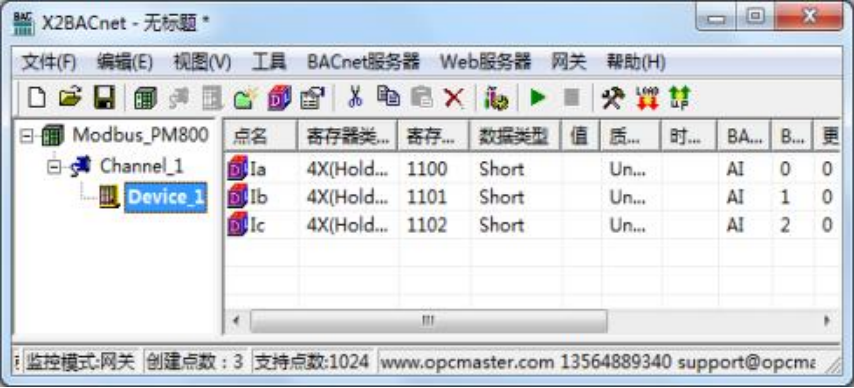

注意:  以上 Tag 属性中, 转发端 BACnet 从站寄存器基地址从 0 开始分配。标签建立 完成后如下图

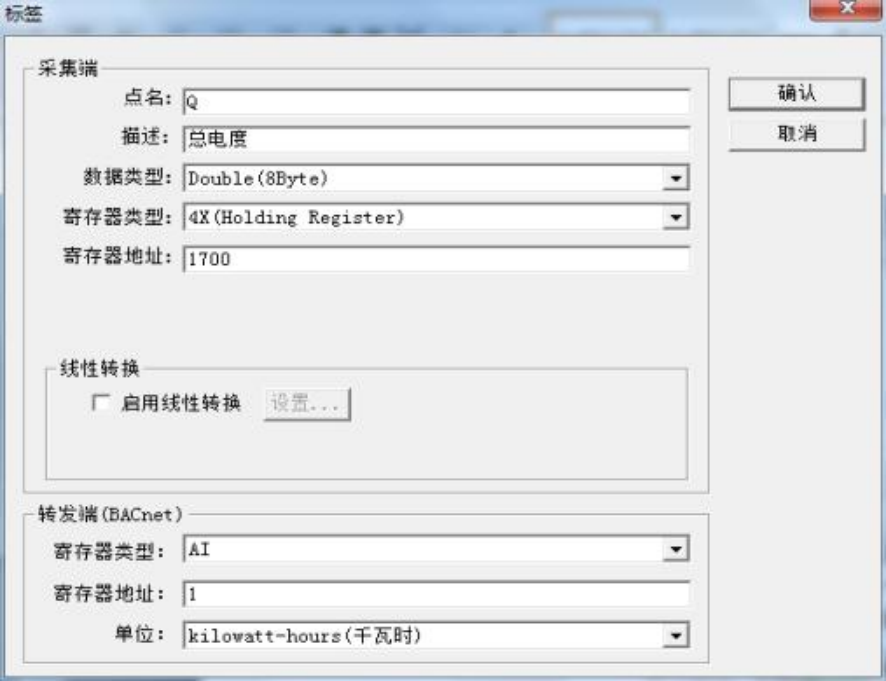

特别注意:电表的电能数据在传输时是占用4 个 Modbus 寄存器地址(即一个 Double 型数据) ,但是在网关中对其进行了特殊处理,用户在采集电能数据时,可设定数据类型 为 Double 类型,采集端的寄存器地址按照表协议的内容设定, 如下图

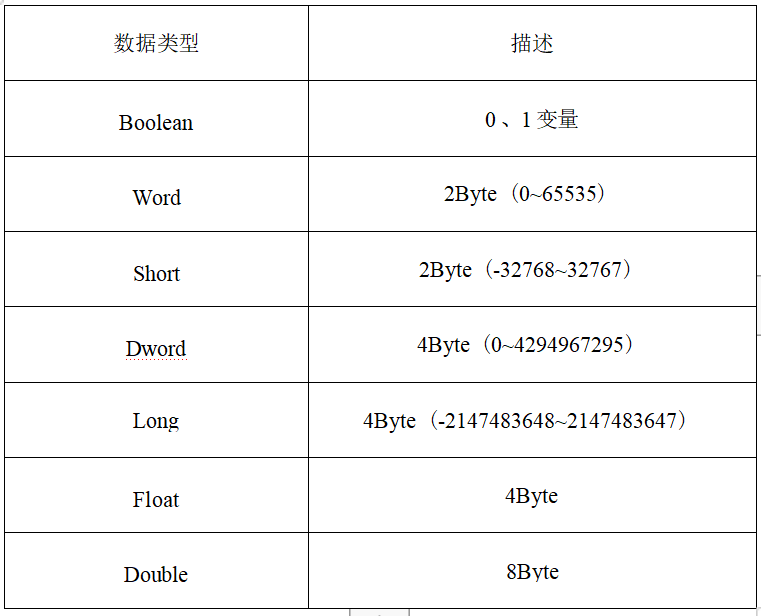

采集端支持的数据类型有:Boolean 、Word、Short、Dword、Long  、Float、Double, 具体描述如表

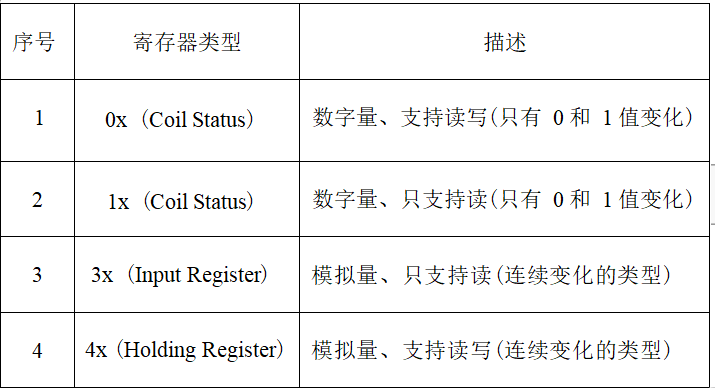

采集端支持的寄存器类型有 0X 、1X 、3X 、4X,具体描述如表
