CDT Slave (电力规约)

新建驱动

在上位机配置界面菜单栏选择“新建驱动”选项,如下图

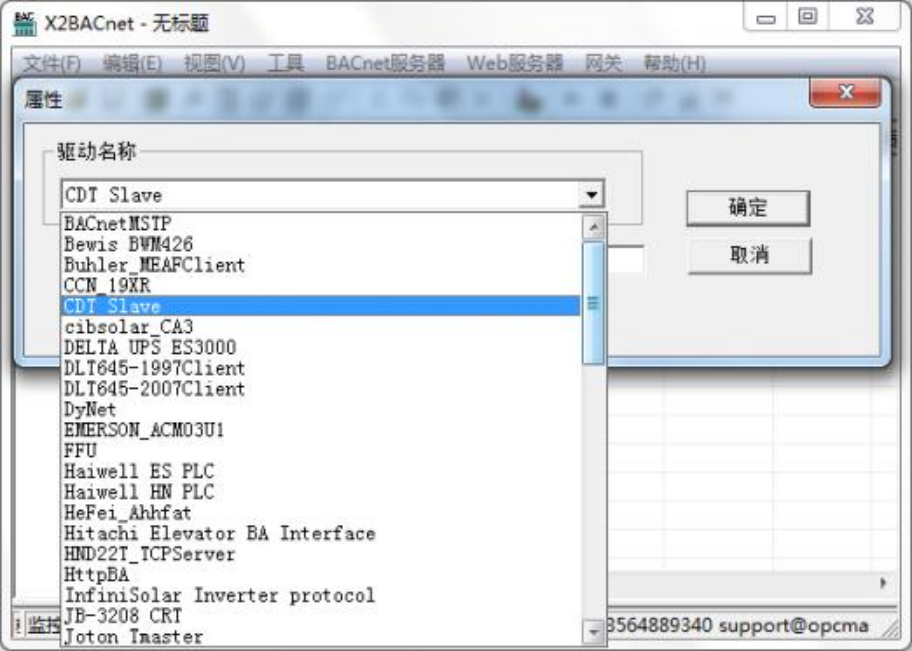

在弹出来的窗口中选择“CDT Slave”,如下图

新建通道

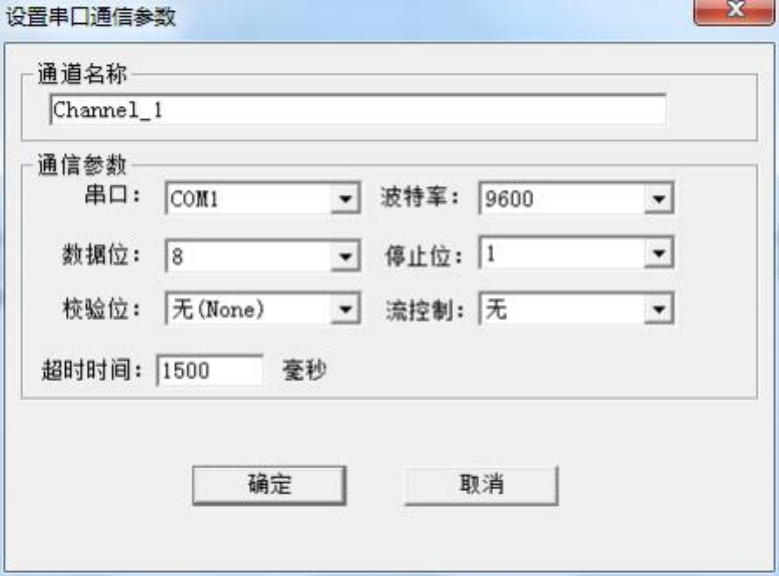

添加好驱动后, 选择新建通道, CDT(电力规约)作为串口通讯, 默认通道串口 1,默 认通讯参数:9600bps ,8 ,无校验位,1 个停止位,默认超时时间 1500ms,如下图 。 注意超时时间是指请求帧的等待超时时间。

 新建设备

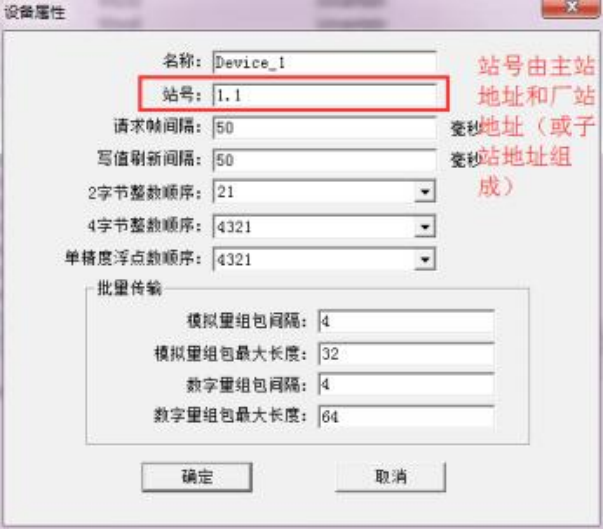

通道建立好后, 选择新建设备, 在弹出来的对话框中设置设备相关属性, 设备默认站 号 1.1,分别代表主地址和子地址(或厂站地址),请求帧间隔为 25 毫秒。如果设备不支持 组包, 可将组包参数设置为 0 即可, 如下图。注意请求帧间隔是指发出下一帧请求 与上一帧得到回应之间的时间间隔。

新建标签

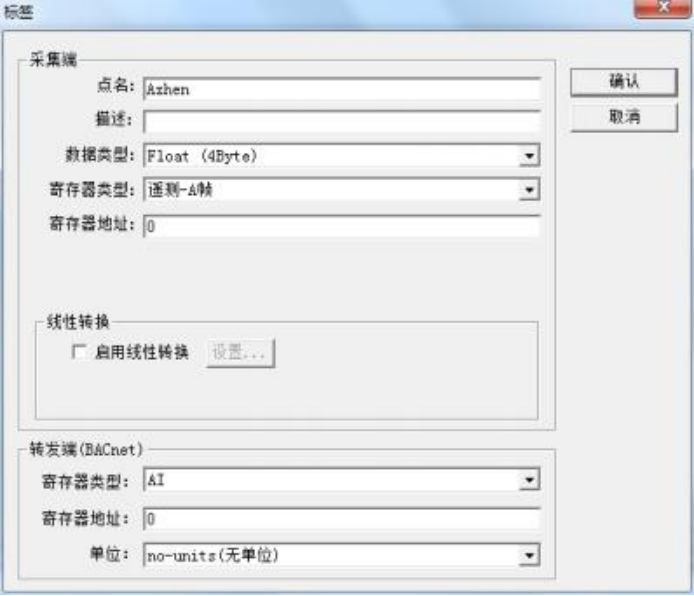

设备新建好后, 选择添加标签 (点) ,如下图 。在建立点的时候注意, 寄存器 类型对应 CDT 里面帧类别,寄存器地址对应 CDT 里面功能码代码地址。

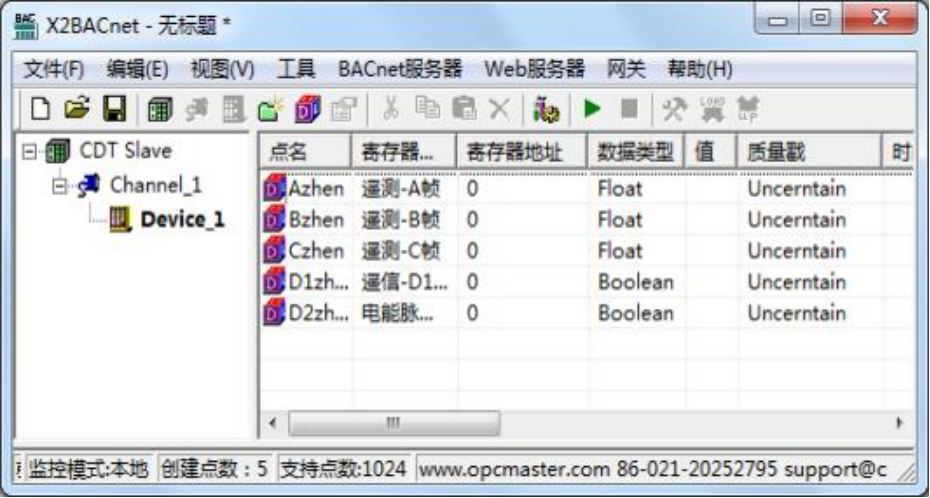

标签建立完成后如下图

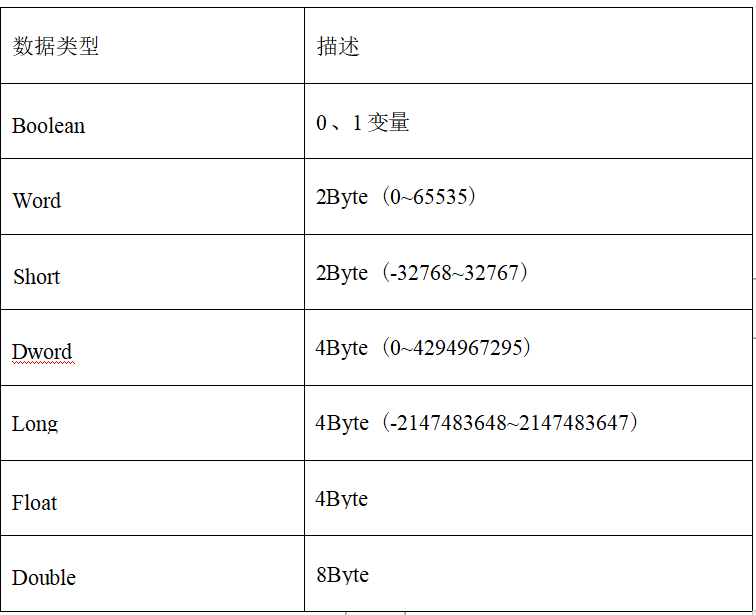

采集端支持的数据类型具体描述如表

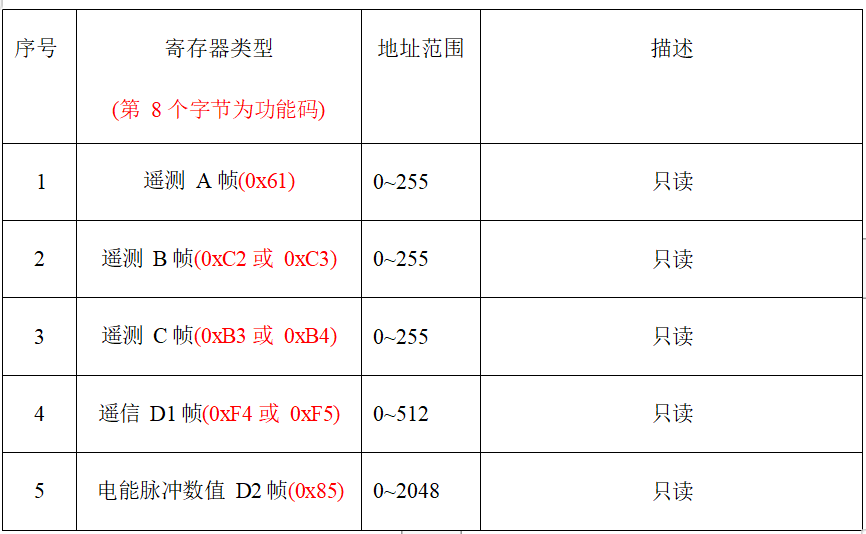

采集端支持的寄存器类型具体描述如表
