DLT645-2007Client (多功能电表 2007 标准)

 新建驱动

在上位机配置界面菜单栏选择“新建驱动”选项, 如下图

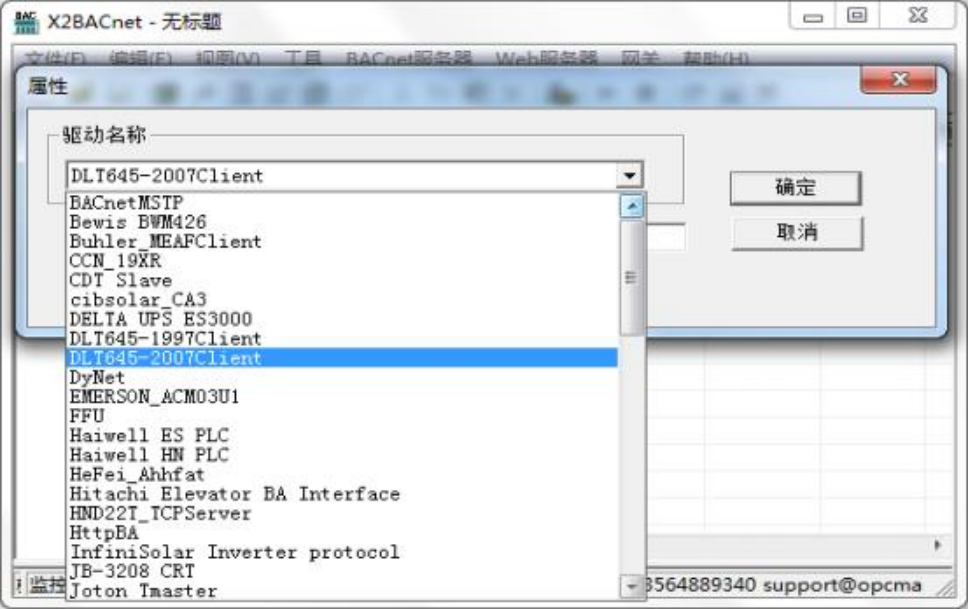

在弹出来的窗口中选择“DLT645-2007Client”,如下图

新建通道

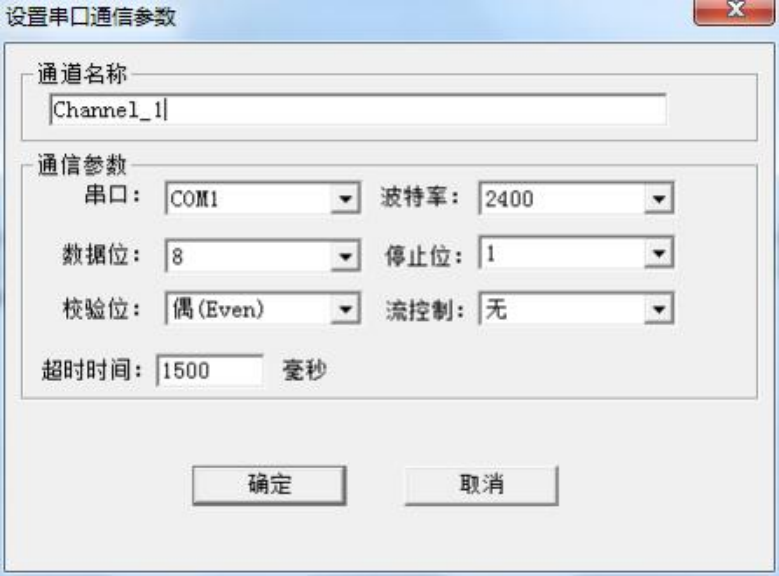

添加好驱动后,选择新建通道,DLT645-2007(电表通讯协议)作为串口通讯,默认通 道串口 1 ,默认通讯参数:2400bps ,8,偶校验位,1 个停止位, 默认超时时间 1500ms, 如下图 。注意超时时间是指请求帧的等待超时时间。

新建设备

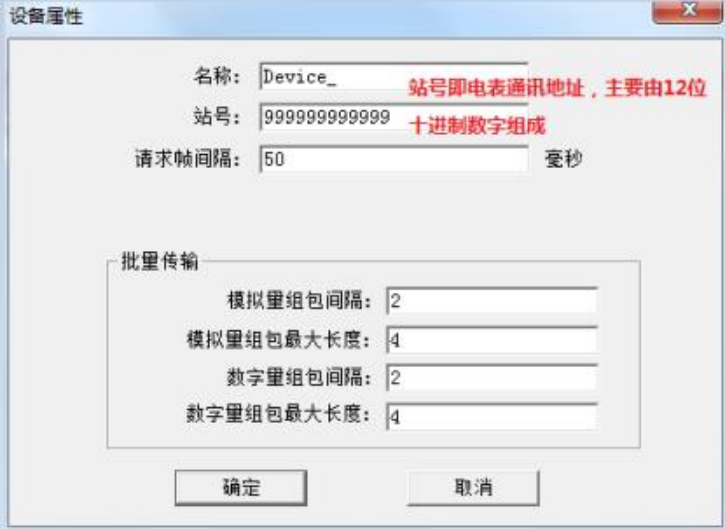

设备站号即为电表的 ID 号,每个电表的 ID 号是唯一的, 该电表的 ID 号即对应着编 辑框里的站号, 如下图 。如果设备不支持组包, 可将组包参数设置为 0 即可。注意, 电表的通信地址由 12 位十进制数构成,当电表的地址不够 12 位时,可在高位补0,当通 信地址为 999999999999H  时,为广播地址。注意请求帧间隔是指发出下一帧请求与上一 帧得到回应之间的时间间隔。

新建标签

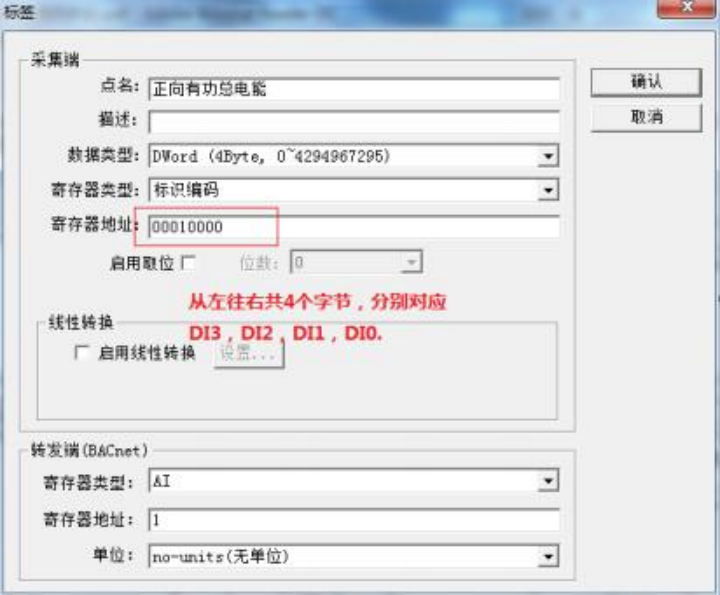

设备新建好后,选择添加标签(点) ,也可以通过新建组对标签进行分类管理标签参数 可根据设备实际情况进行设置,如下图。在建立点的时候注意, 寄存器地址是由 4 个 16 进制字节组成,从左到右依次对应电表通讯协议里标识编码定义的 DI3 ,DI2 ,DI1, DI0 四个字节。
注意:  以上 Tag 属性中, 寄存器类型对应控制功能码,寄存器地址是指数据标识编码, 该编码主要由4 个 16 进制字节表示。转发端 BACnet 寄存器类型是指 BACnet 对象类型, 寄存器地址是指对象地址。

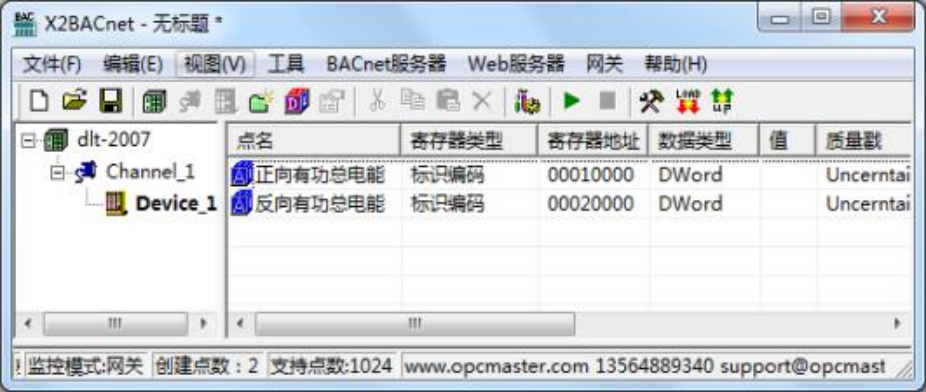

标签建立完成后如下图

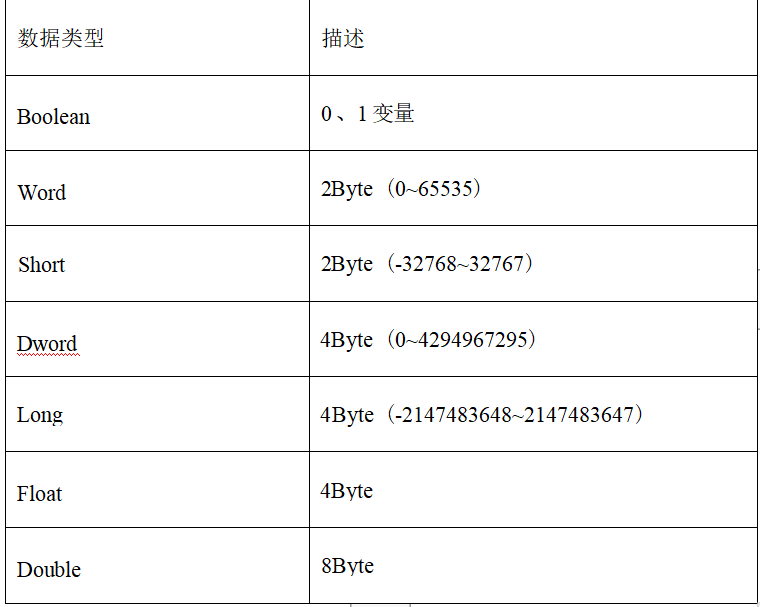

采集端支持的数据类型有:Boolean 、Word、Short、Dword、Long  、Float、Double, 具体描述如表

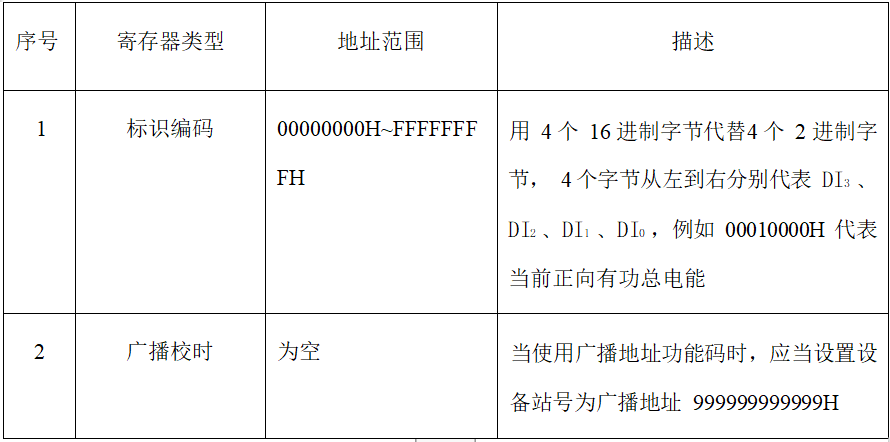

采集端支持的寄存器类型有两种,具体描述如表
