新建驱动
在上位机配置界面菜单栏选择“新建驱动”选项， 如下图

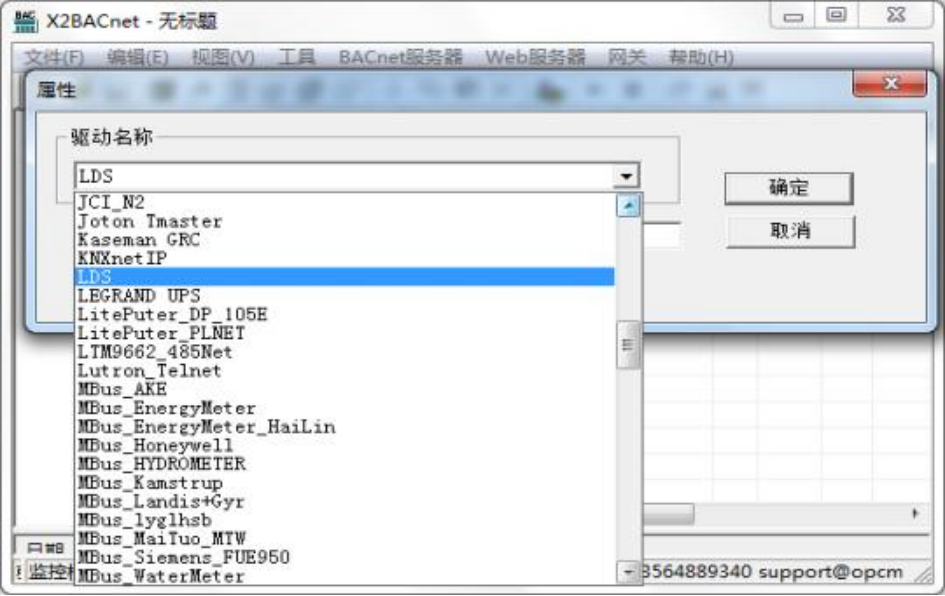

在弹出来的窗口中选择“LDS”， 如下图
新建通道
添加好驱动后，选择新建通道， LDS 是邦奇智能照明控制系统上用的协议，主要是 以 RS485 串口通讯，默认通道为串口 1，默认通讯参数： 9600bps ，8 ，无校验位，1 个停 止位，默认超时时间 1500 毫秒， 在配置时，如果设备响应比较慢，超时时间尽量设置长 一点， 如下图 。注意超时时间是指请求帧的等待超时时间。
新建设备
通道建立好后， 选择新建设备， 在弹出来的对话框中设置设备相关属性，设备默认站 号为 1，站号对应灯光控制区域，可以将请求帧设置长一点。如果设备不支持组包，可将 组包参数设置为 0 即可， 如下图。注意请求帧间隔是指发出下一帧请求与上一帧请 求之间的时间间隔。
新建标签

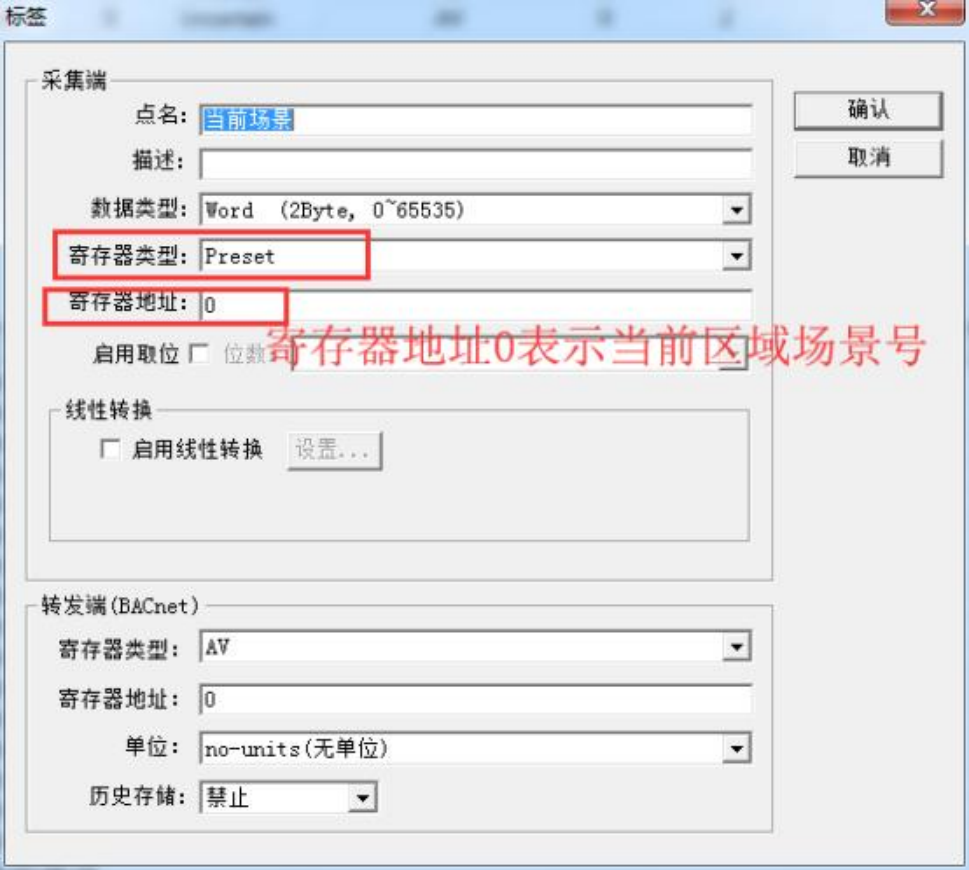

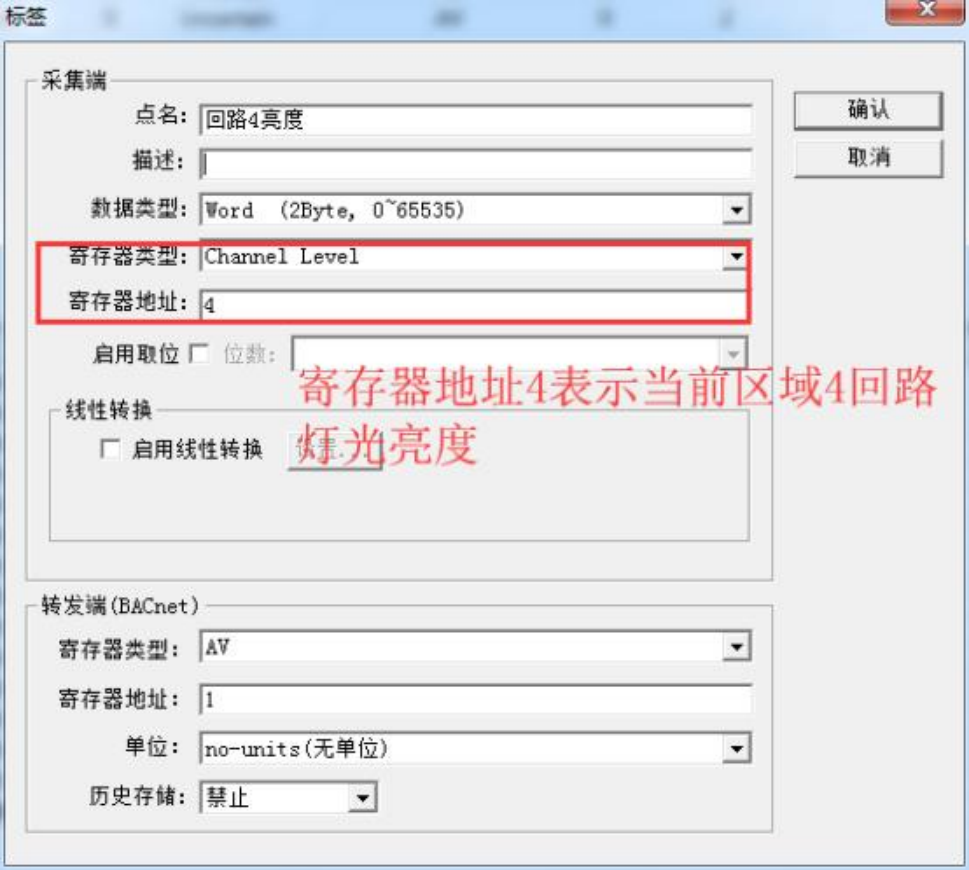

在建立点位的时候， 只有 Preset (灯光场景) 和 Channel level (回路亮度)两种寄存 器类型可供选择，如下图 2- 129-5 和图 2- 129-6 。其中 Preset (预设灯光场景)的有效寄存 器地址为 0，查询 Channellevel (回路亮度) 的寄存器地址从 1 开始，表示某一回路值。

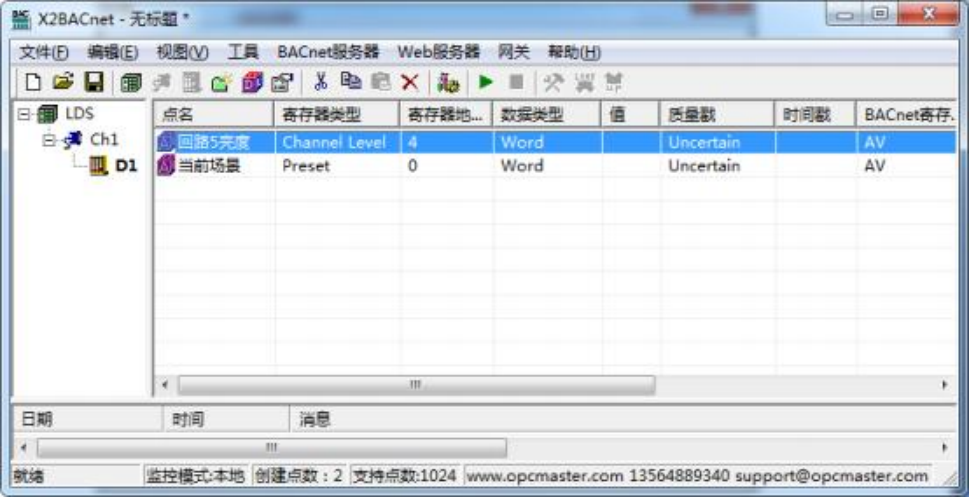

配置完的点表如下图

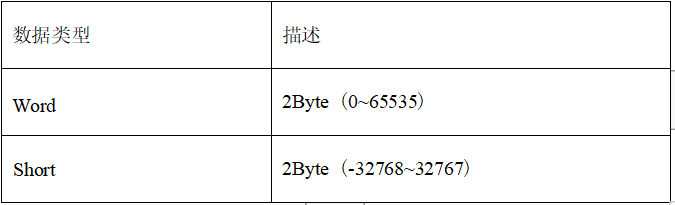

采集端支持的数据类型有 Word 和 Short 两种类型(本驱动的所有采集点数据类型可用 Word 和 Short 类型)具体说明如表

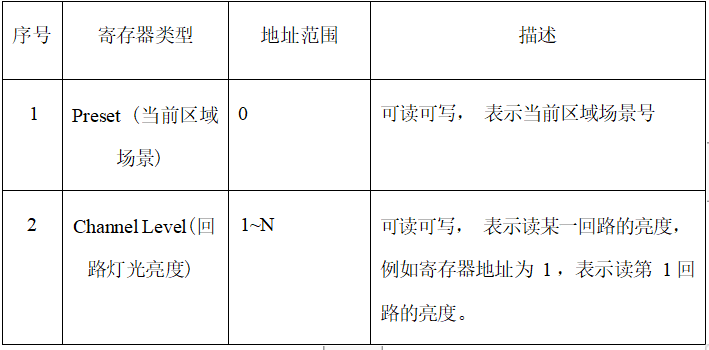

采集端支持的寄存器类型有两种，具体说明如表
