新建驱动
在上位机配置界面菜单栏选择“新建驱动”选项， 如下图
在弹出来的窗口中选择“DyNet”，如下图
新建通道

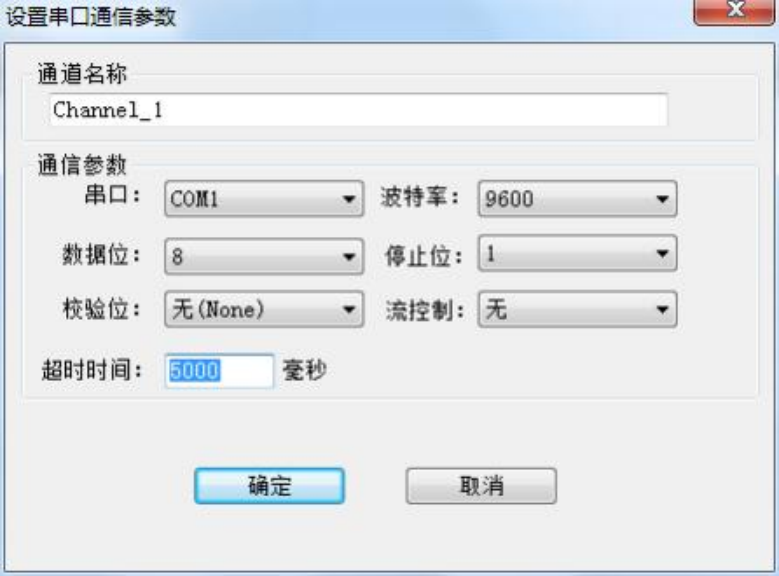

添加好驱动后，选择新建通道，DyNet 是灯光控制系统上用的协议，主要是以 RS485 串口通讯， 默认通道为串口 1，默认通讯参数：9600bps ，8，无校验位， 1 个停止位，默 认超时时间 5000 毫秒，在配置时，如果设备响应比较慢， 超时时间尽量设置长一点，如 下图。注意超时时间是指请求帧的等待超时时间。
新建设备

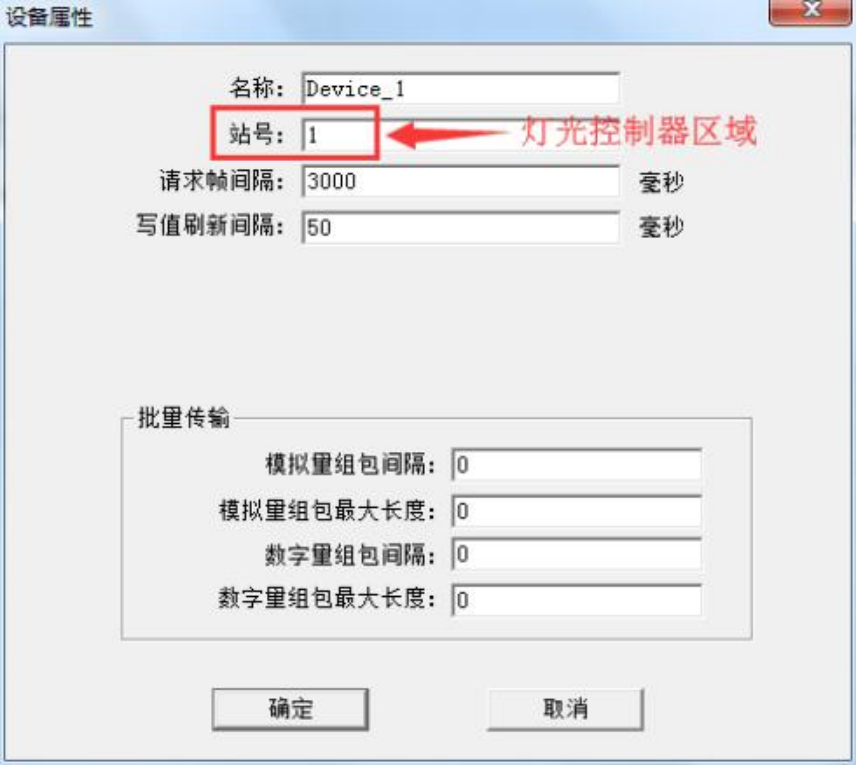

通道建立好后， 选择新建设备，在弹出来的对话框中设置设备相关属性，设备默认站 号为 1，站号对应灯光控制的区域(例如某个报告厅作为一个区域)， 请求帧间隔为 3000 毫秒， 若设备响应慢，可以将请求帧设置长一点。组包参数设置为 0 即可， 如下图 。
注意请求帧间隔是指发出下一帧请求与上一帧请求之间的时间间隔。
新建标签

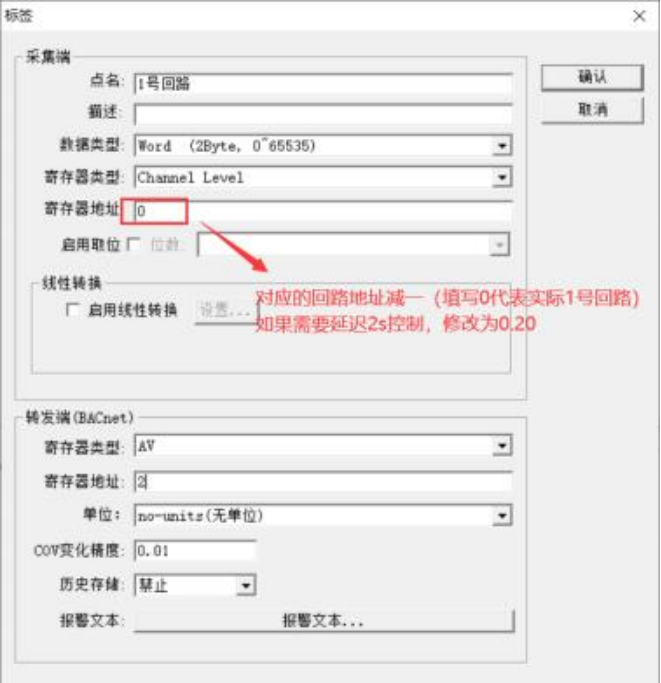

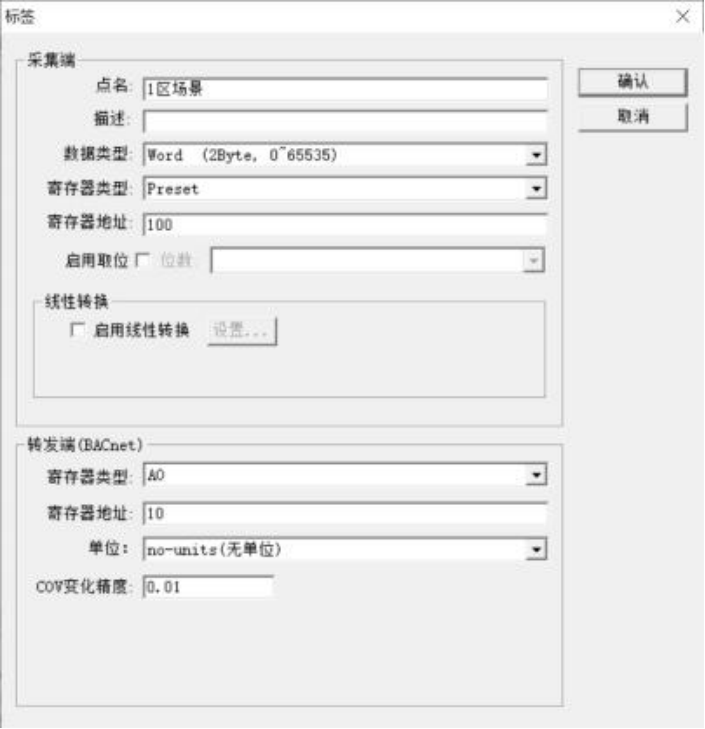

在建立点位的时候， 只有 Preset (预设灯光场景) 和 Channel level (通道亮度) 两种 寄存器类型可供选择，如下图。其中 Preset (预设灯光场景)的寄存器地 址固定为 100 (表示场景)， Preset 寄存器地址后面加“ .wo”表示这个点为只写点不读； Channel level (通道亮度)的寄存器地址表示相应的场景号加一(寄存器地址为 0 表示 1 号场景) ，通道亮度的寄存器地址设置成 255 (十六进制 FF) 表示当前区域内的全部通道， Channel level 寄存器地址后面加“.X”表示设定当前通道的操作持续时间为 0. 1*X 秒， Channellevel 寄存器后面不加“.X”即表示系统默认时间 1 秒。

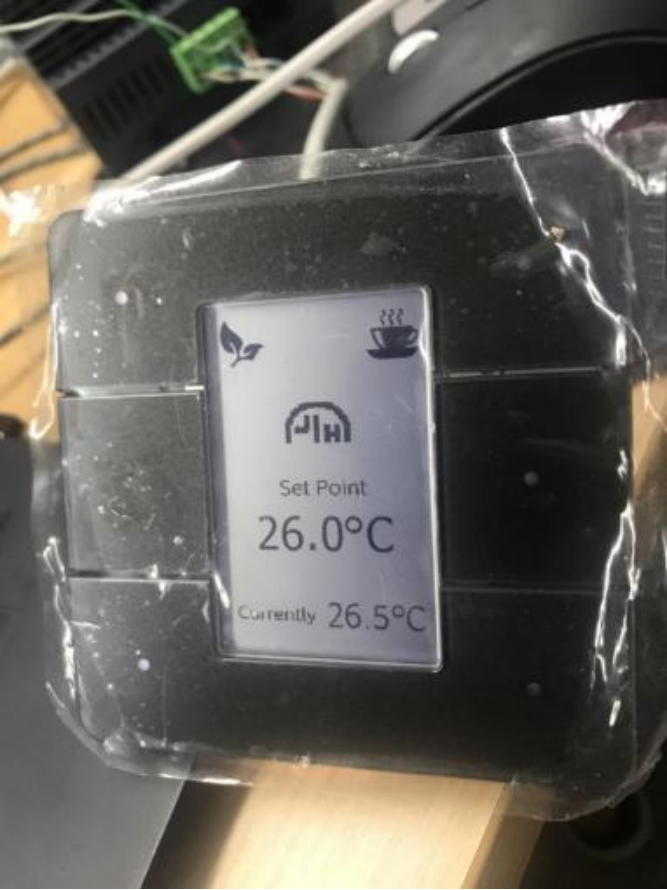

新增 AIR 寄存器类型。只有两个点位
地址 12=室内温度(只读)设备室内温度变化也会主动上报
地址 13.wo=设置温度(只写) 设备设置温度变化也会主动上报

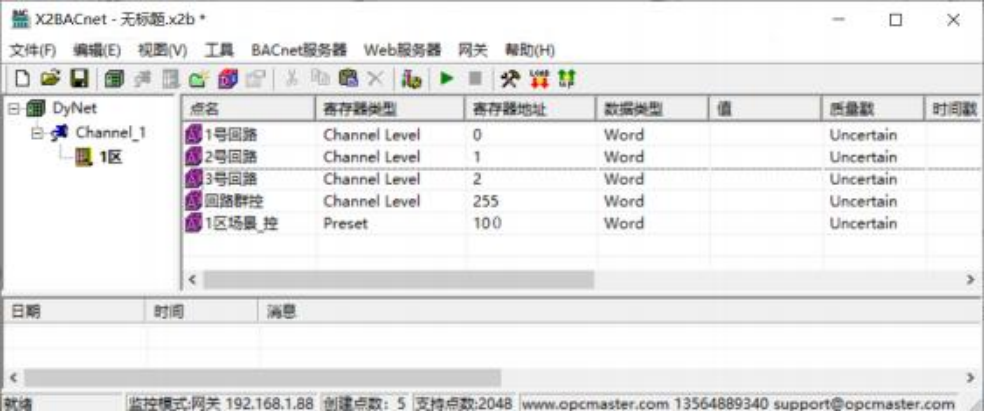

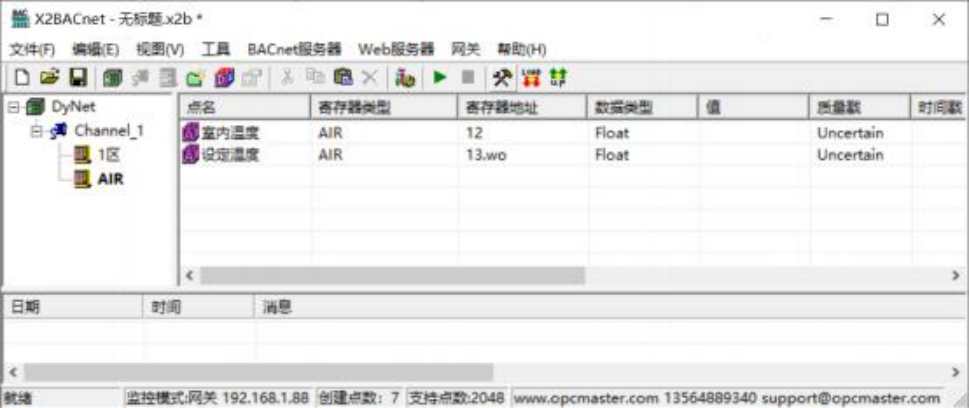

配置完的点表如下， 其中 Preset 项的值 1 对应场景 P1 ，2 对应场景 P2 ，3 对应场景 P3，后面依此类推，如下图 。Channel level 项的值对应当前回路的亮度值，这个值 是指百分比值， 如当前值为 73 时， 表示亮度为 73%。
温度

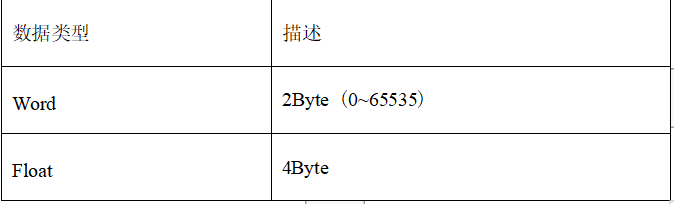

采集端支持的数据类型有 Word/Float 两种种类型，其中本驱动的所有采集点数据类型
可用Word 类型，具体描述如表

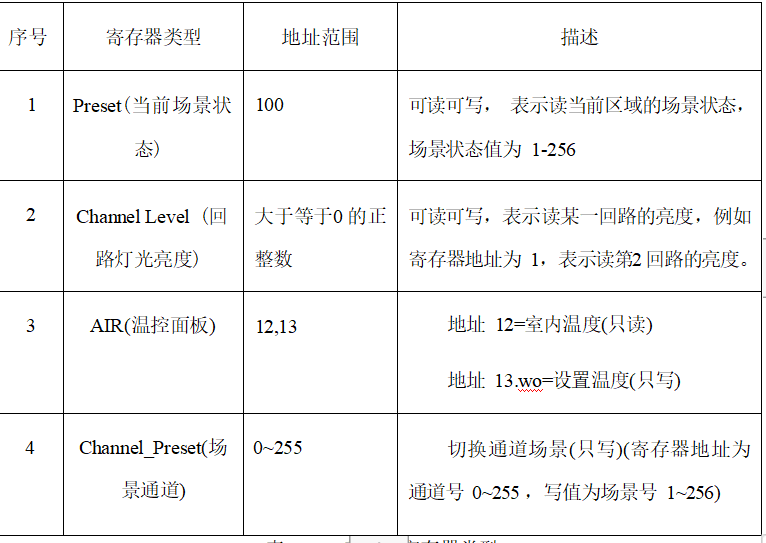

采集端支持的寄存器类型具体描述如表

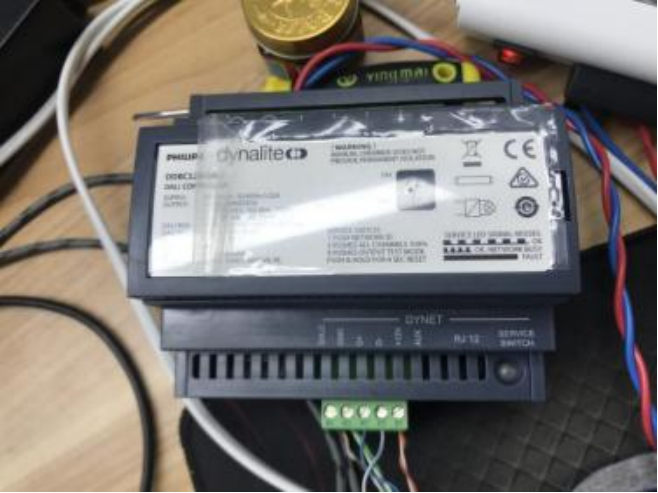

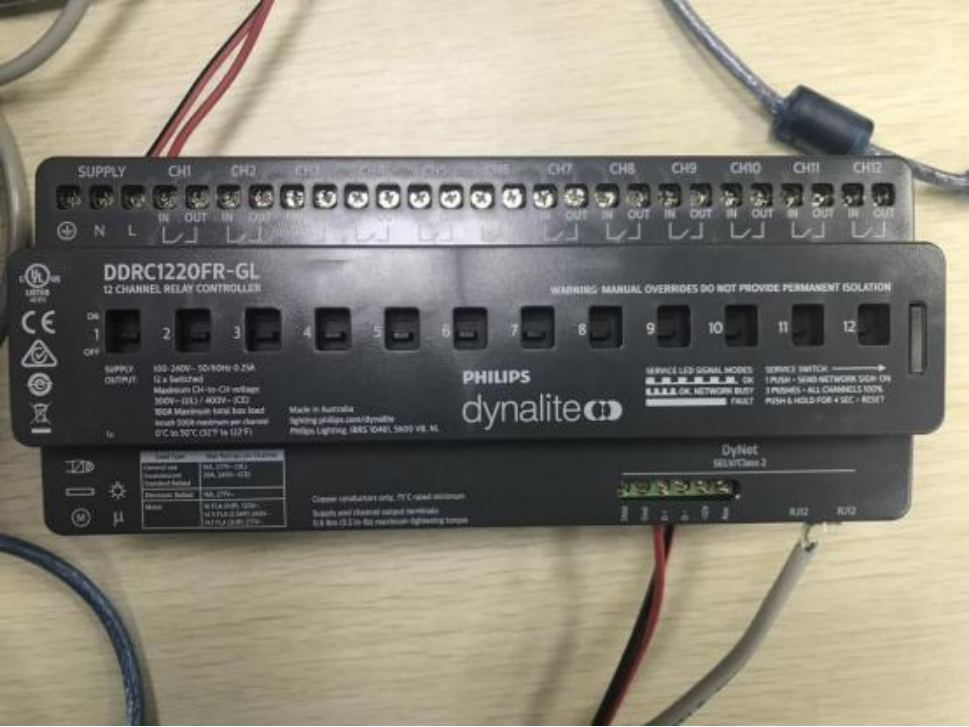

飞利浦 DyNet 控制器如图
