新建驱动
在上位机配置界面菜单栏选择“新建驱动”选项， 如下图

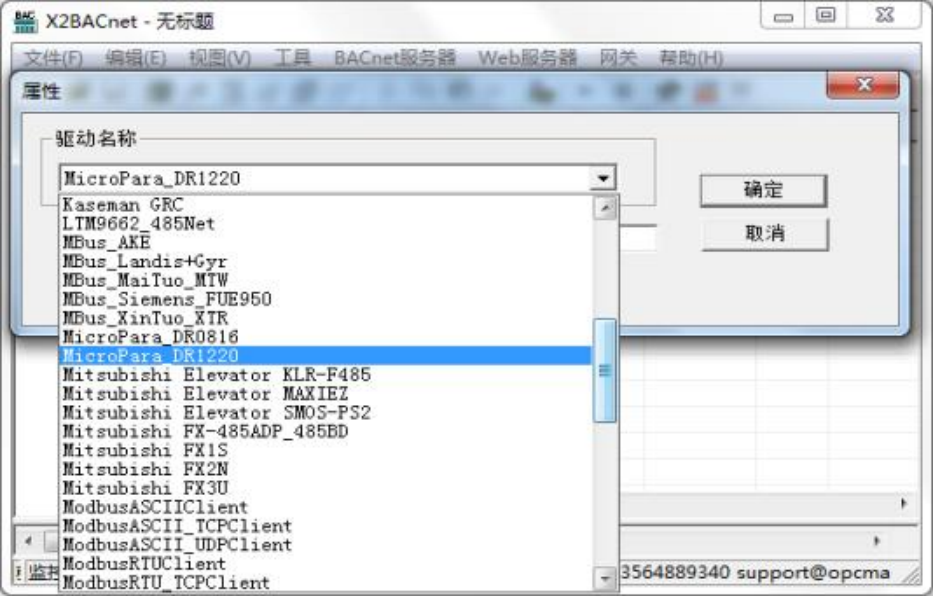

在弹出来的窗口中选择“MicroPara_DR1220”驱动，如下图
新建通道

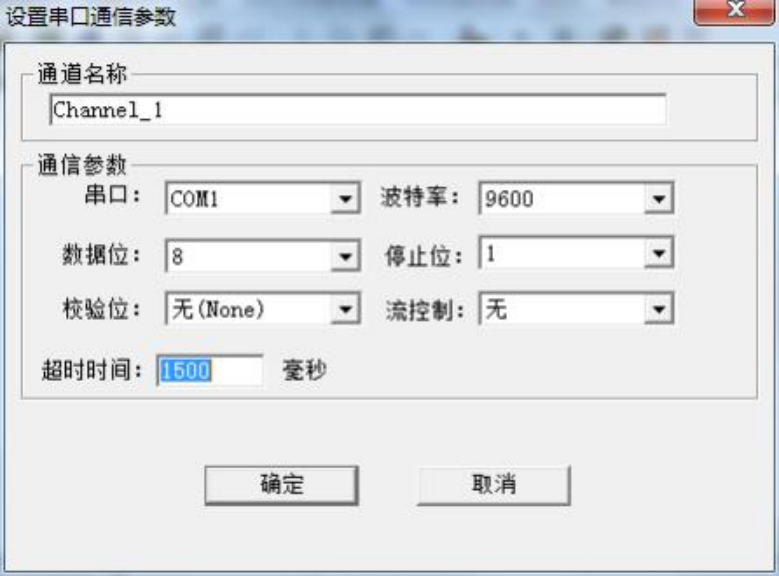

添加好驱动后， 选择新建通道， MicroPara_DR1220(12 路继电器)是以串口方式通讯， 默认通道串口 1，默认通讯参数：9600bps，8，无校验位，1 个停止位，默认超时时间 1500ms， 如下图 。注意超时时间是指请求帧的等待超时时间。
新建设备

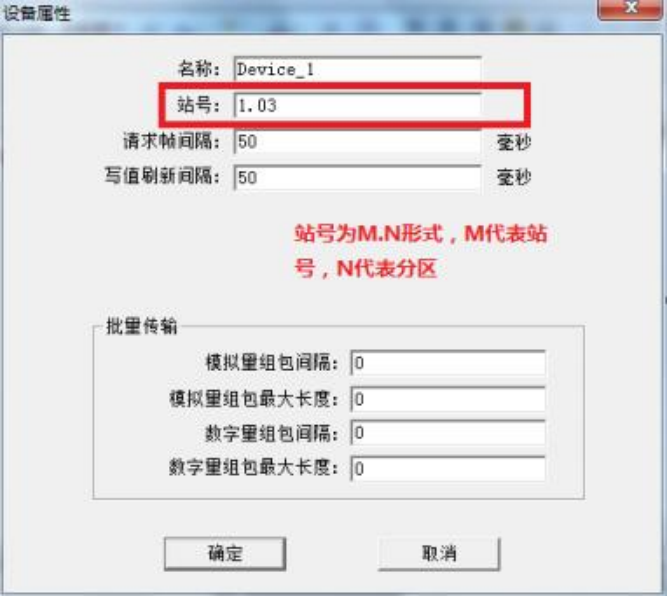

通道建立好后， 选择新建设备， 在弹出来的对话框中设置设备相关属性， 设备站号格 式为 M.N 形式，M 代表站号， N 代表分区号，请求帧间隔为 1000 毫秒。如果设备不支持 组包，可将组包参数设置为 0 即可，如下图 。注意请求帧间隔是指发出下一帧请求 与上一帧请求之间的时间间隔。
新建标签

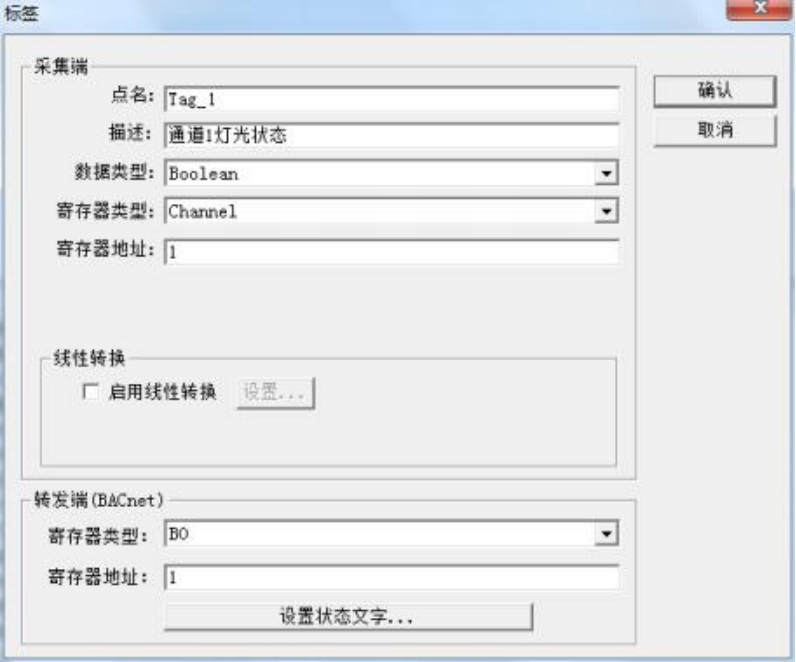

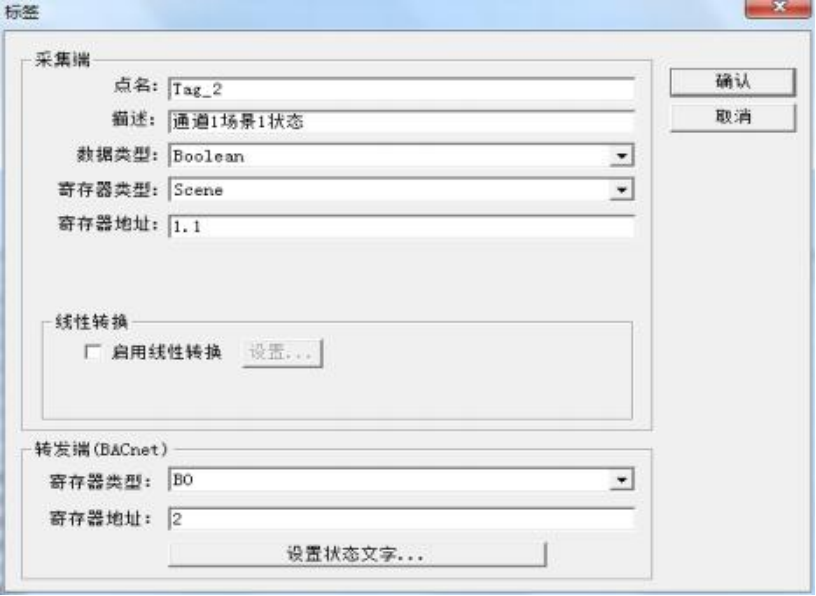

设备新建好后， 选择添加标签(点) ，也可以通过新建组对标签进行分类管理标签参 数可根据设备实际情况进行设置，如下图

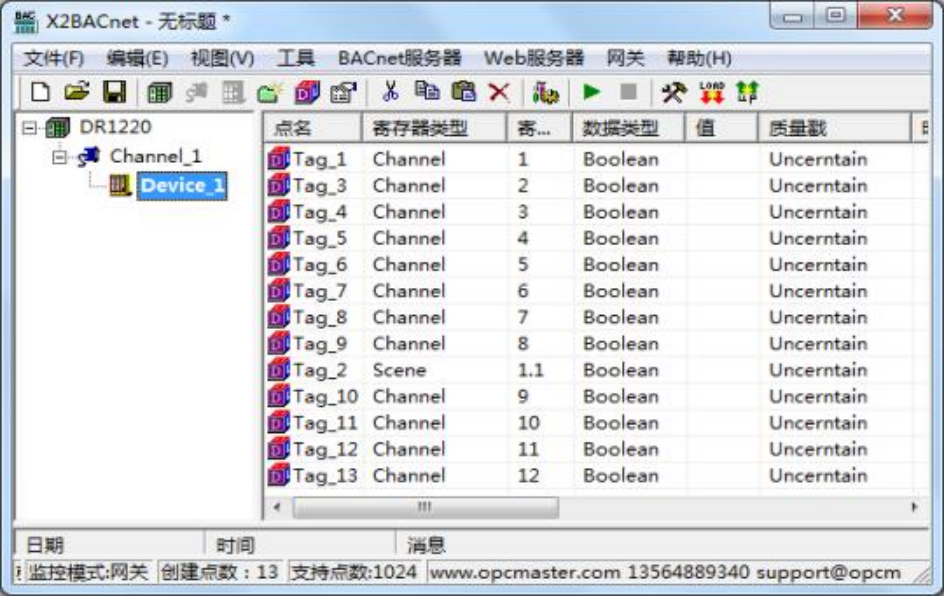

注意： 以上 Tag 属性中， 转发端 BACnet 从站寄存器基地址从 0 开始分配。标签建立 完成后如下图

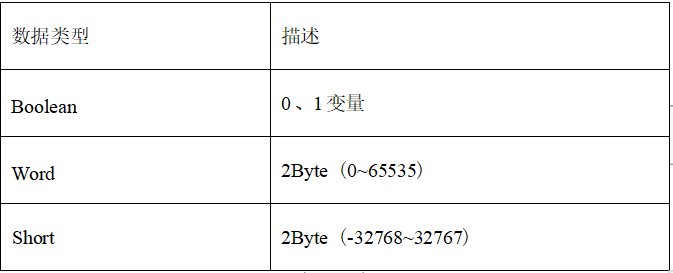

采集端支持的数据类型有： Boolean 、Word 、Short，本接口数据类型建议用 Boolean 类型， 具体描述如表

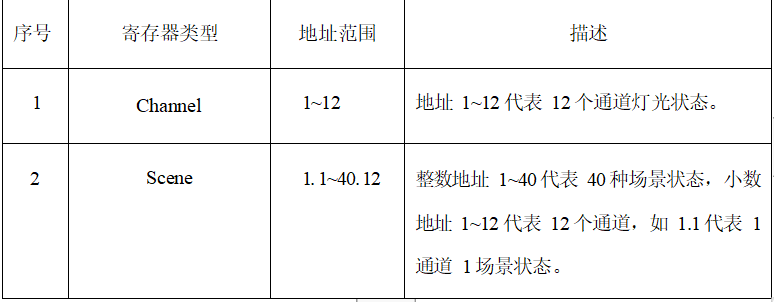

采集端支持的寄存器类型如表
