新建驱动

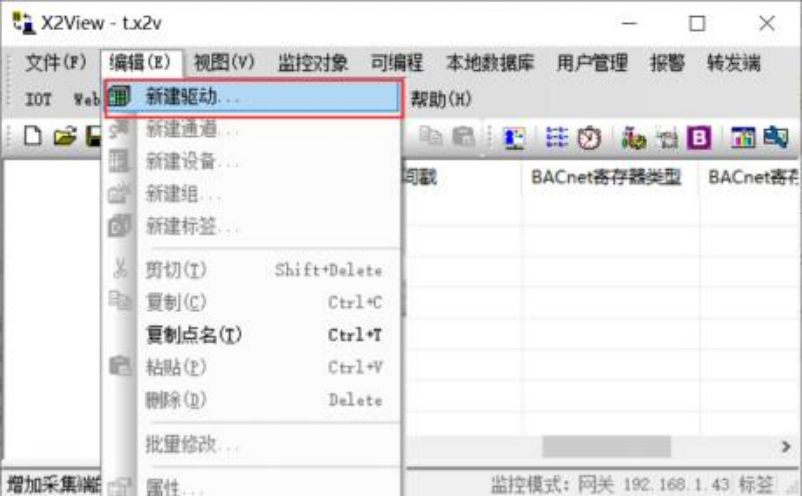

在上位机配置界面菜单栏选择“新建驱动”选项， 如下图

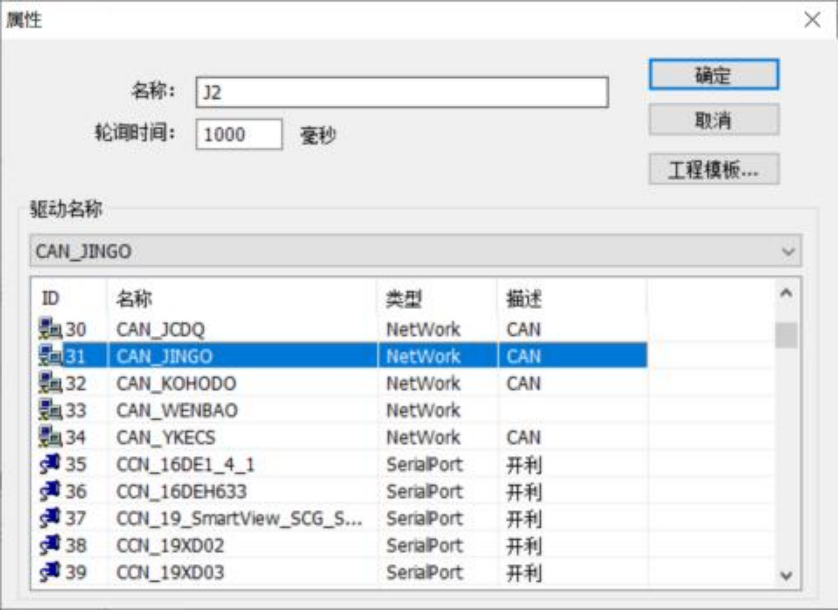

在弹出来的窗口中选择“CAN_JINGO”， 如下图
新建通道
添加好驱动后， 选择新建通道， CAN_JINGO 是金格智能照明模块，主要以 CAN 通 信方式通讯，其他参数默认，主站为 CAN 通信波特率， 默认 50000(5k)，默认超时时间 1000 毫秒，在配置时，如果设备响应比较慢，超时时间尽量设置长一点，如下图 。 注意超时时间是指主站请求帧的等待超时时间。
新建设备
通道建立完成后，选择新建设备，在弹出来的对话框中设置设备相关属性， 设备默认 站号为 1 ，请求帧间隔为 1000 毫秒， 将组包参数设置为 0 即可， 如下图。注意请求帧间隔是指发出下一帧请求与上一帧请求之间的时间间隔。
注意:带 CAN 接口的网关和设备通信时候，必须在 com 口并一个终端电阻。
新建标签
设备建立好后， 选择新建标签(点) ，在建立点位的时候，采集端寄存器类型 Data， 寄存器地址是 0~ 12 ，通过地址区分不同的开关通道。如下图 。
0 地址为全开全关点。

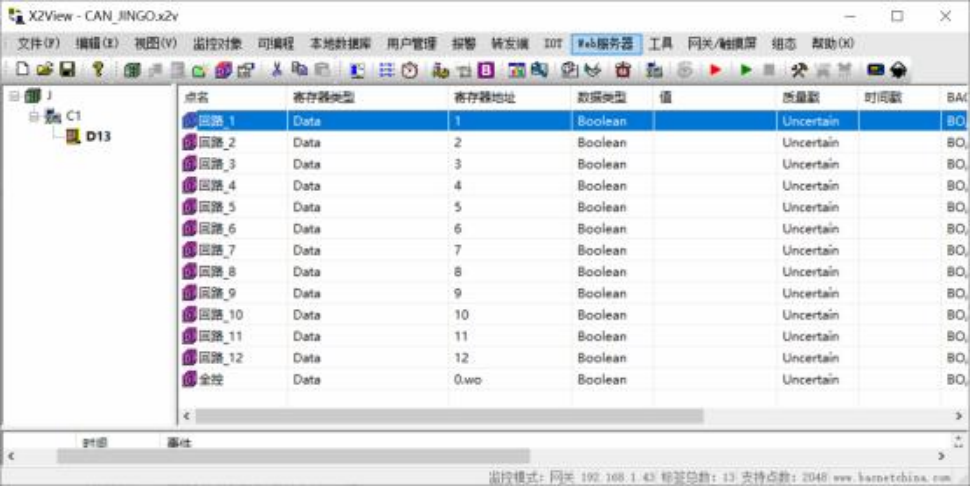

注意： 以上 Tag 属性中， 转发端 BACnet 从站寄存器基地址可以从 0 开始分配。标签 建立完成后如下图

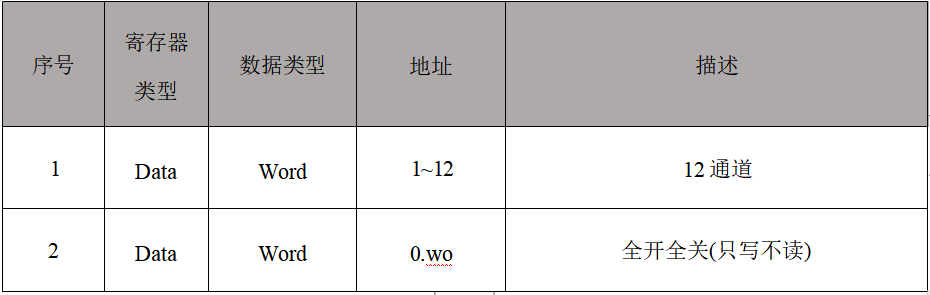

采集端寄存器类型和地址， 具体描述如表
