Lutron_Telnet (路创 Telnet 协议)

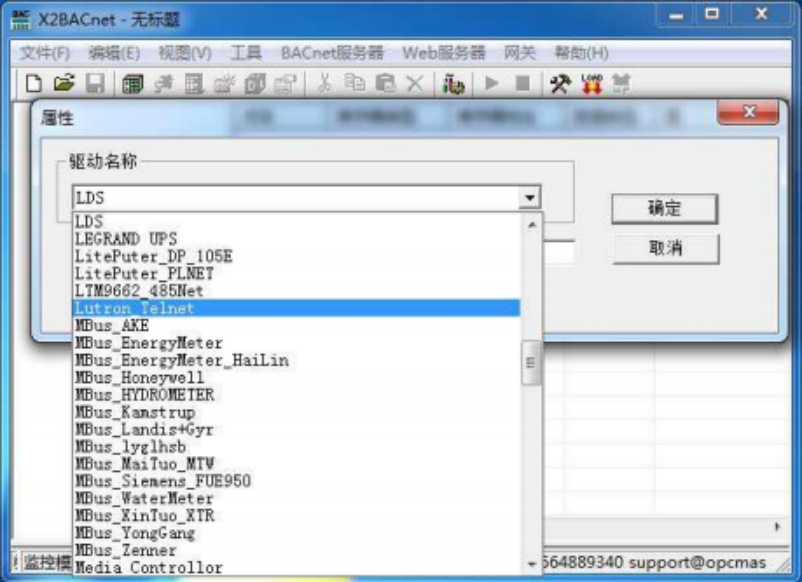

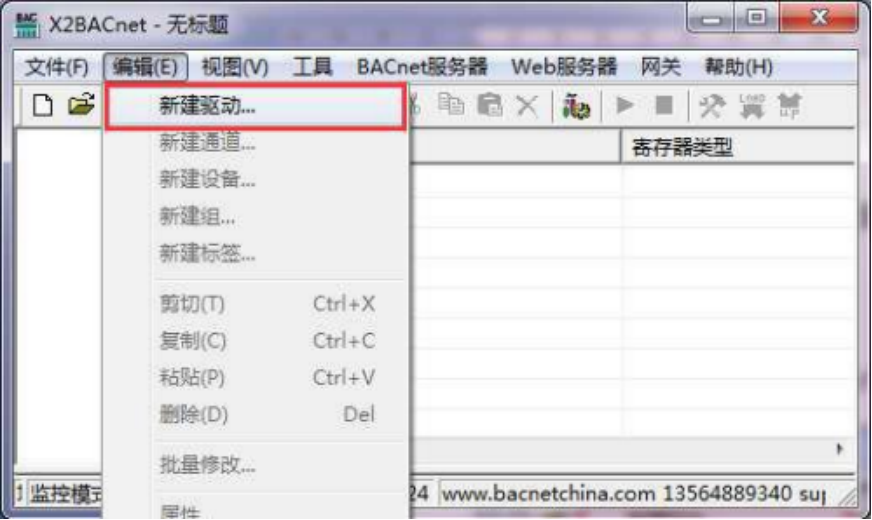

在上位机配置界面菜单栏选择“新建驱动”选项， 如下图

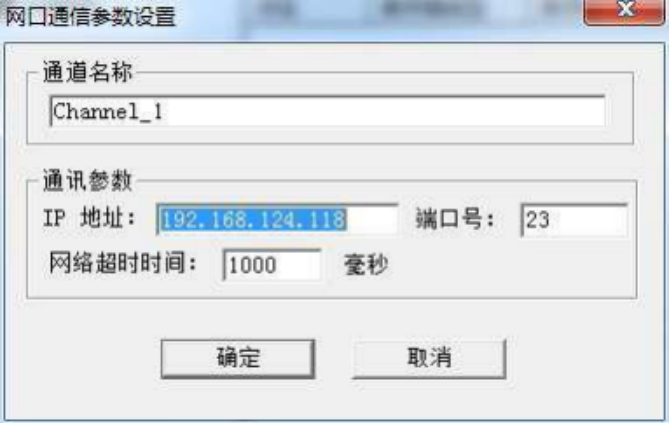

添加好驱动后， 选择新建通道， Lutron_Telnet  是以网口方式通讯， 默认 IP 地址是

192.168.124.118 ，端口号默认是 23。默认超时时间 1000ms(注意超时时间是指请求帧的等 待超时时间),如图

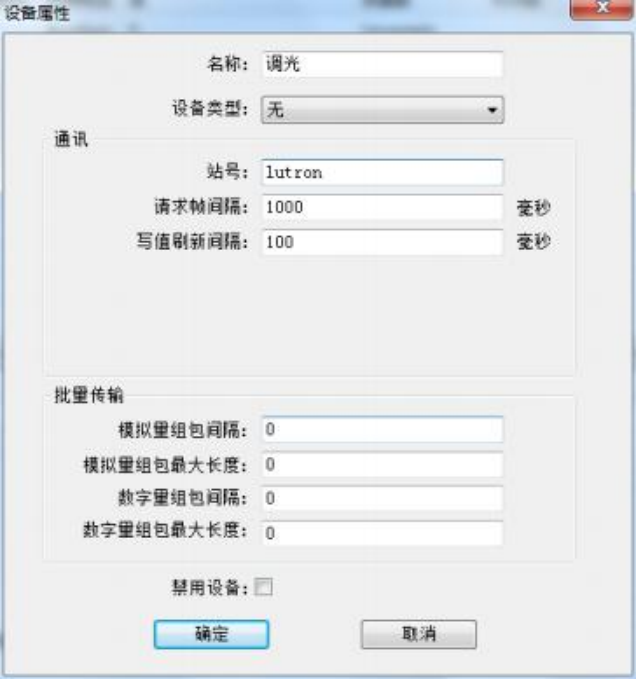

通道建立好后，选择新建设备， 在弹出来的对话框中设置设备相关属性，设备站号填 写格式为：地址.通讯密码(Loop 寄存器类型地址无效，Button 寄存器类型地址为 8 位的 SN 码， HVAC 寄存器类型地址为 Integration  ID 即面板地址)， 其他参数默认即可， 将组 包参数设置为 0 即可，注意请求帧间隔是指发出下一帧请求与上一帧请求之间的时间间隔。

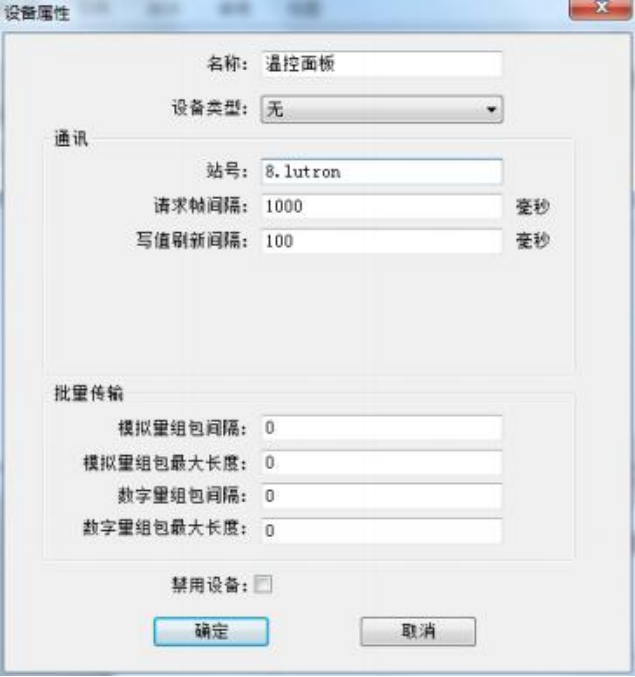

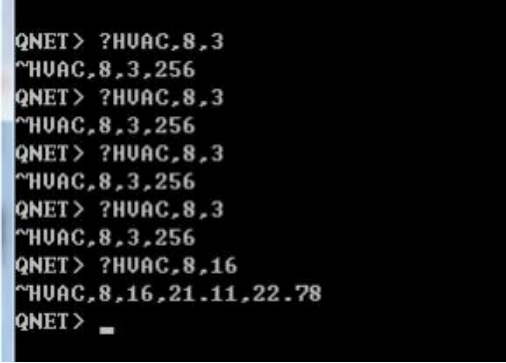

如，设备 SN 码为 0081A6DD，设备属性里站号填 81.lutron,；如下图。 面板 Integration ID 为 8，设备属性里面的站号填 8.lutron。如下图 。   建议视图下面，数据帧显示方式选为 ASCII，这样出来的报文会比较好认。

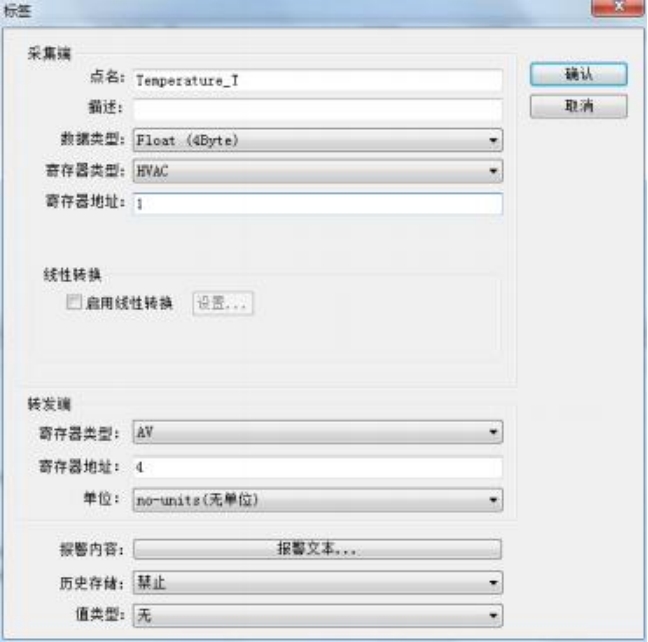

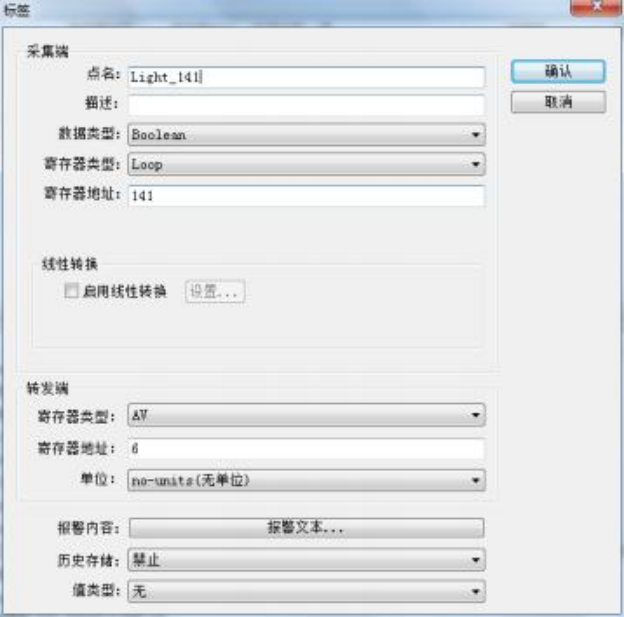

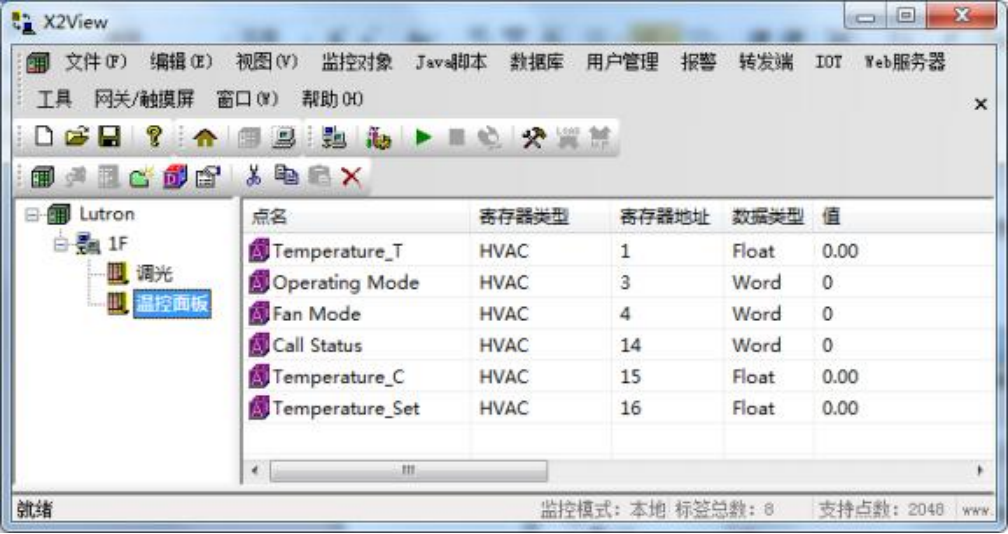

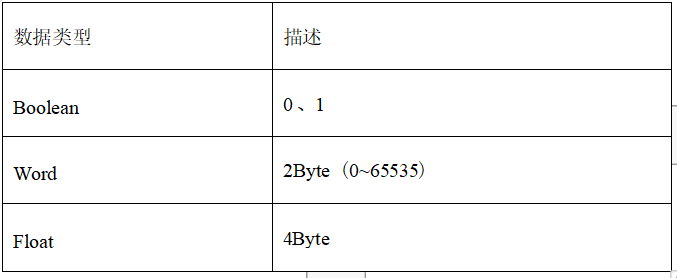

设备新建好后， 选择添加标签(点) ，标签参数可根据设备实际情况进行设置，寄存 器

类型共有 4 种， 如下图所示。

1.     Loop 场景(协议只支持读操作， 不支持写操作)

2.     Button 场景(支持写操作，不支持读操作)两种类型

3.     Alarm 报警类型(正常情况下是 Uncertain，有值变化时才会 Good) ，寄存器地址

填写 8 位， 如调光模块 0x0084F784，掉线后值会变为 0，恢复置 1.

4.     HVAC 类型(支持读写)
