Acrel_Apolo_TCPServer (安科瑞私有照明协议)

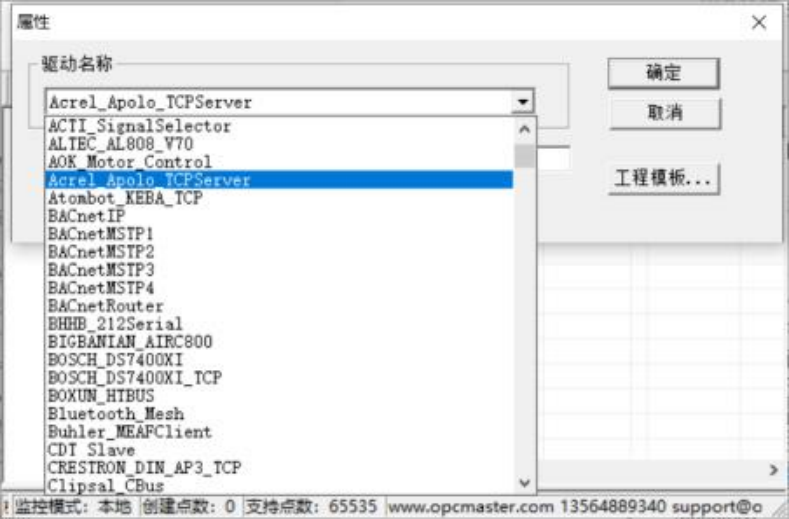

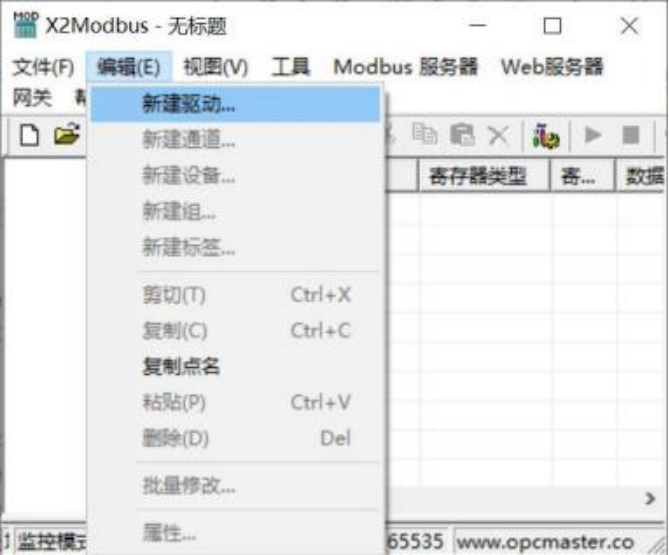

在上位机配置界面菜单栏选择“新建驱动”选项， 如下图

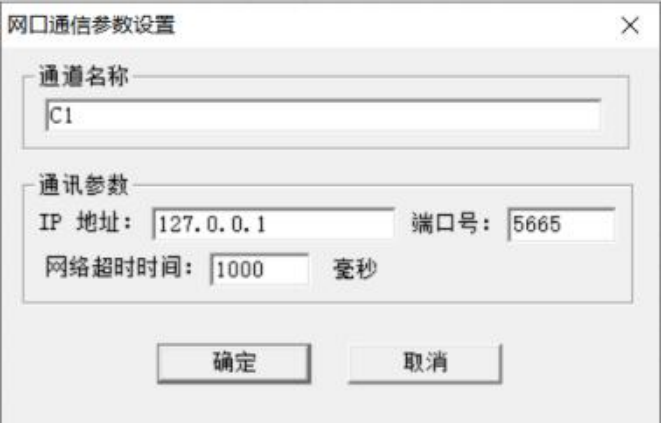

添加好驱动后，选择新建通道, Acrel_Apolo_TCPServer 是安科瑞私有照明协议，以 TCP 主站网口方式通信， 网关作为 TCPServer 端，IP 为网关自身 IP 地址， 填 127.0.0.1 即可， 无需更改， 默认端口号 5665。默认超时时间为 1000ms，在配置时， 如果设备响应比较慢， 超时时间尽量设置长一点，如下图

通道建立好后， 选择新建设备， 在弹出来的对话框中设置设备相关属性，设备默认站 号为空，无效， 请求帧间隔默认为 5000 毫秒。若设备响应慢， 可以将请求帧设置长一点。 将组包参数设置为 0 即可，如下图 。注意请求帧间隔是指发出下一帧请求与上一帧 得到回应之间的时间间隔。

注意： 网关连接安科瑞照明模块成功后， 主动轮询一次所有点位数据， 后续不需要主 动轮询，安科瑞照明设备状态发生变化， 即推送数据给网关。

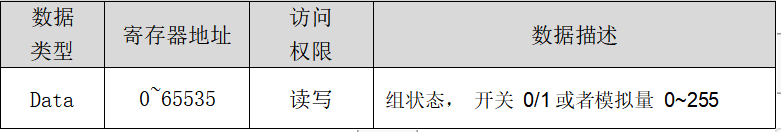

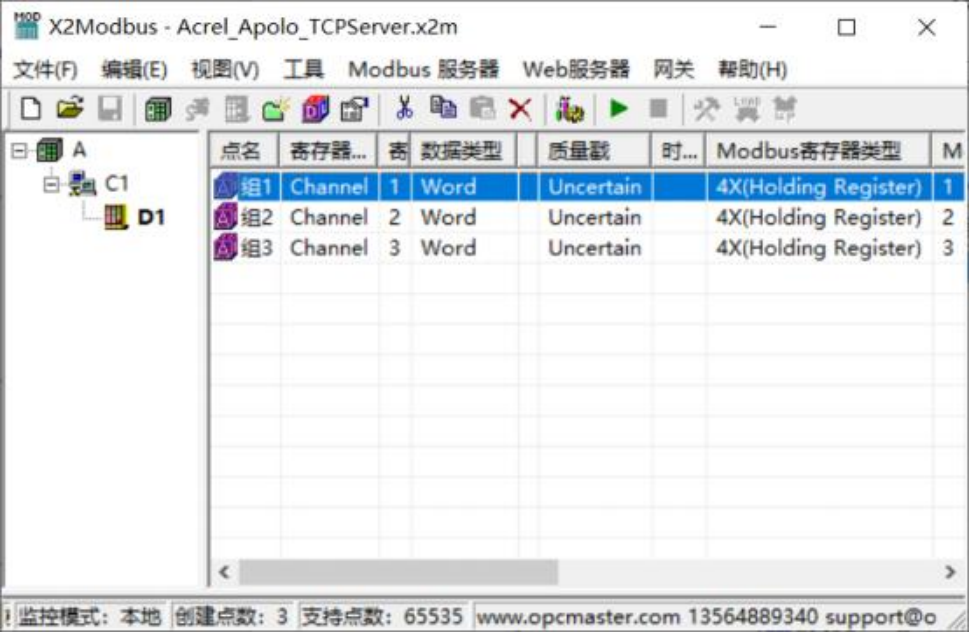

在建立点位的时候，寄存器类型 Channel ，寄存器地址为组地址编号，对应关系详见

下表
