LEVITON_TCPServer (深圳立维滕电子照明模块)

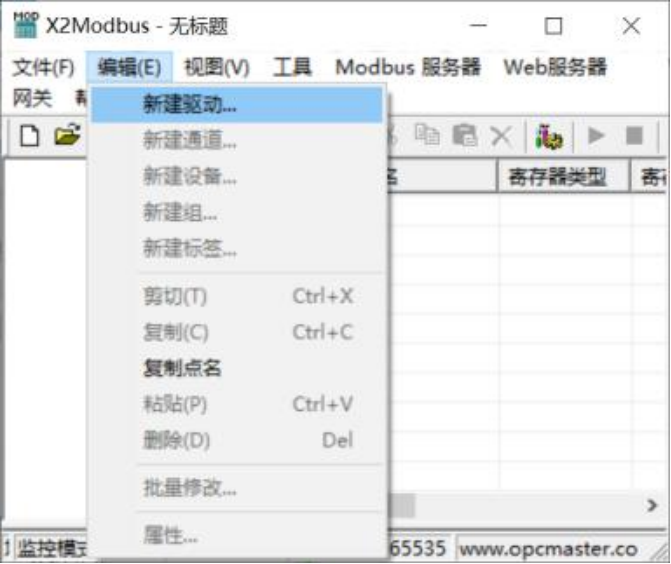

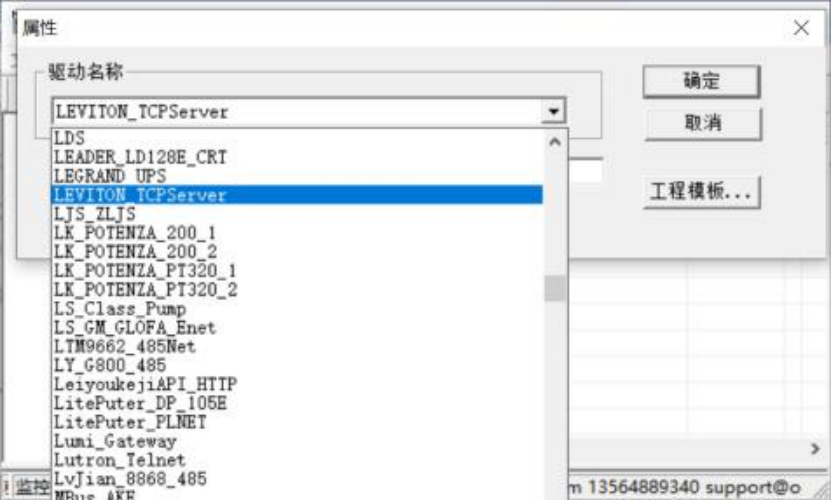

在上位机配置界面菜单栏选择“新建驱动”选项， 如下图

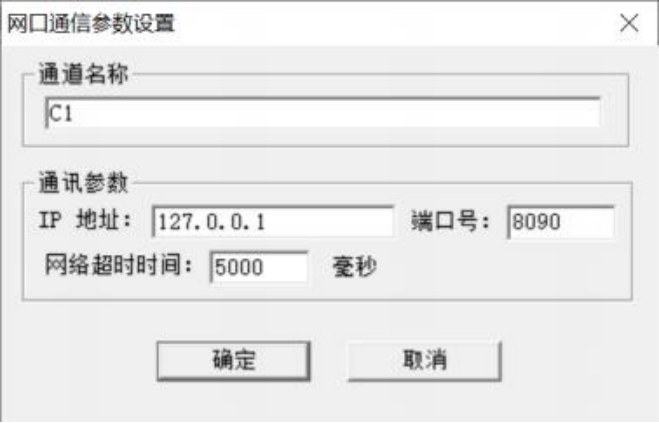

添加好驱动后， 选择新建通道, LEVITON_TCPServer 是深圳立维滕电子照明模块通讯 协议， 以 TCP 从站网口方式通信，IP 为网关本身的IP 地址，127.0.0.1，默认端口号 8090。 默认超时时间为 5000ms，在配置时， 如果设备响应比较慢，超时时间尽量设置长一点， 如 下图

通道建立好后， 选择新建设备， 在弹出来的对话框中设置设备相关属性，设备默认站 号为空，不生效， 请求帧间隔默认为 1000 毫秒。若设备响应慢，可以将请求帧设置长一点。 将组包参数设置为 0 即可，如下图。注意请求帧间隔是指发出下一帧请求与上一帧 得到回应之间的时间间隔。

由智能照明模块做 TCP 主站，网关为 TCP 从站，智能照明模块主动连接网关。连上 之后， 网关依次轮询读值。

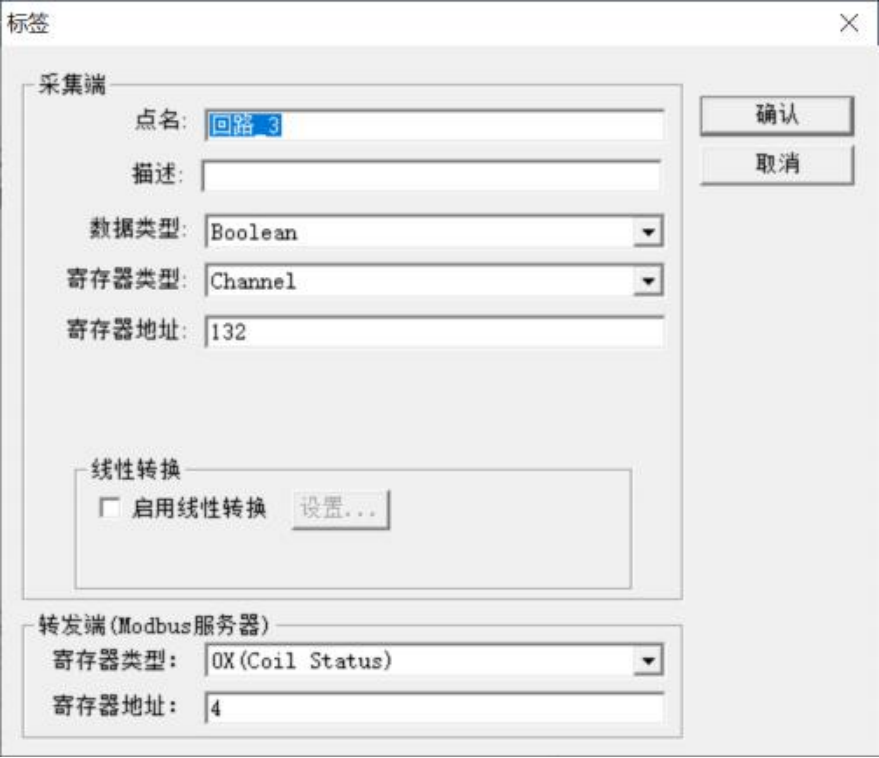

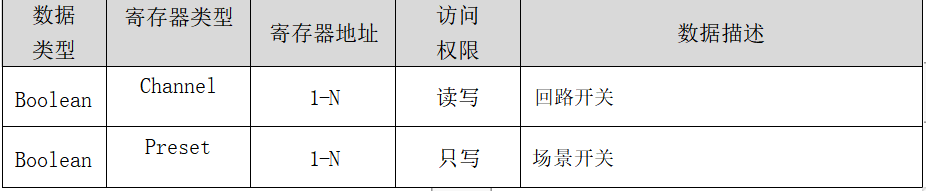

在建立点位的时候，寄存器类型 Channel(回路状态)，Preset(场景)开关。有效的寄存器 地址， 对应关系详见下表 2-312- 1。配好的标签属性如下图。

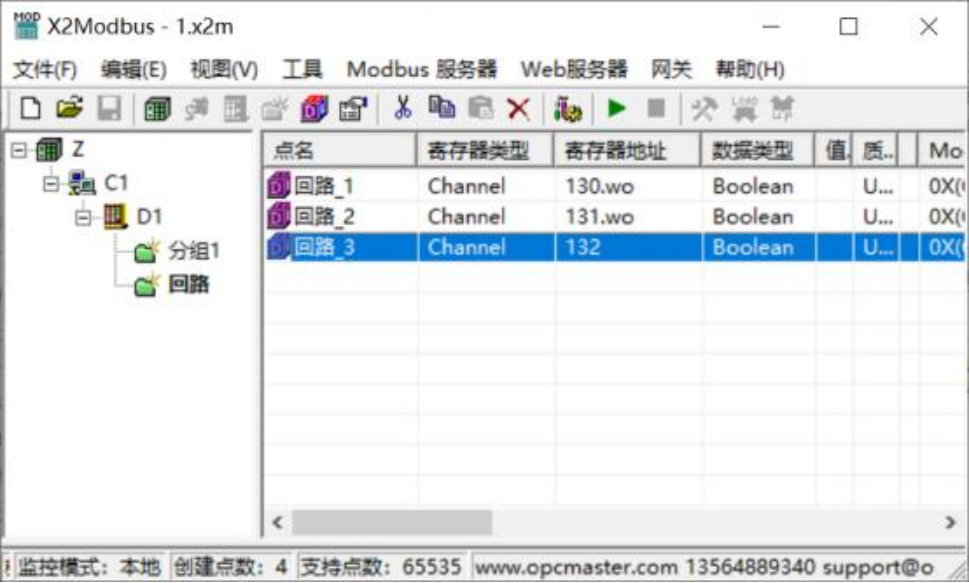

如 Channel 要只写不读，可在寄存器后面加.wo
