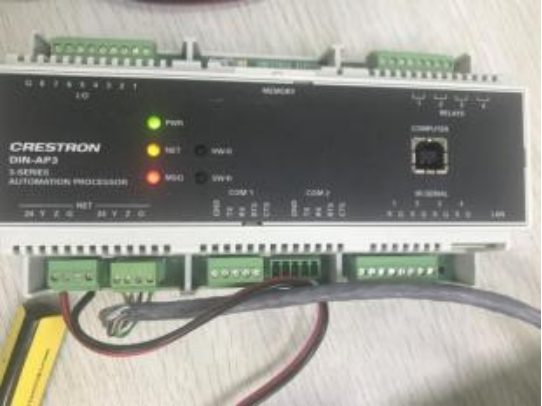

CRESTRON_DIN_AP3_TCP (快思聪 DIN-AP3 型 TCP 协议)

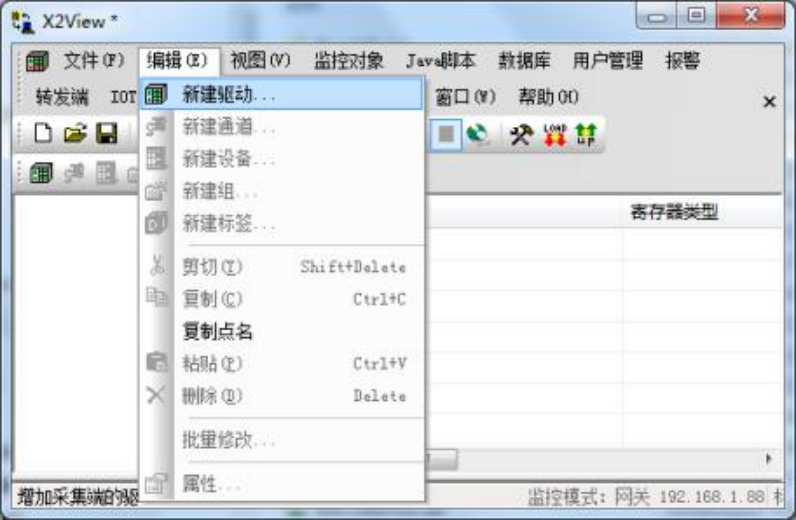

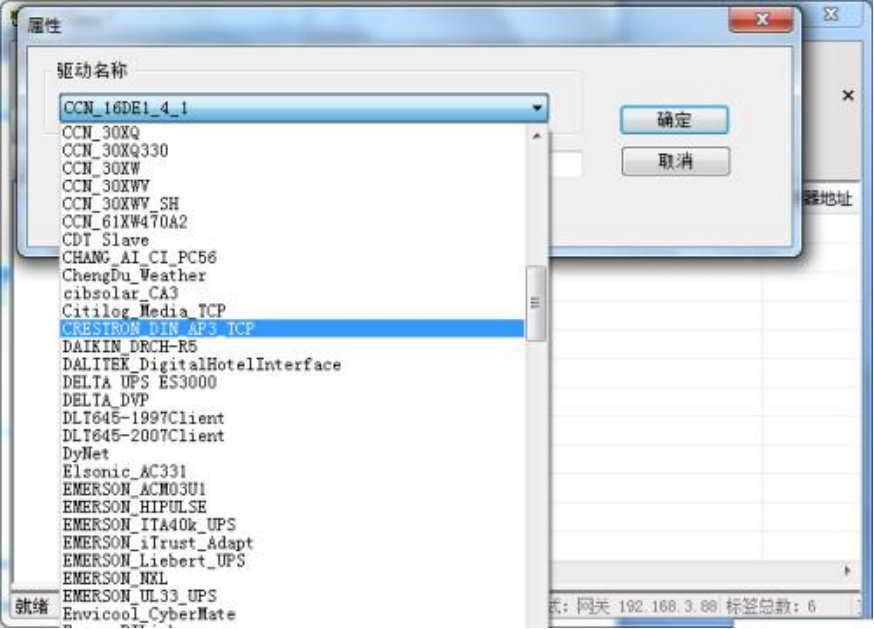

在上位机配置界面菜单栏选择“新建驱动”选项， 如下图

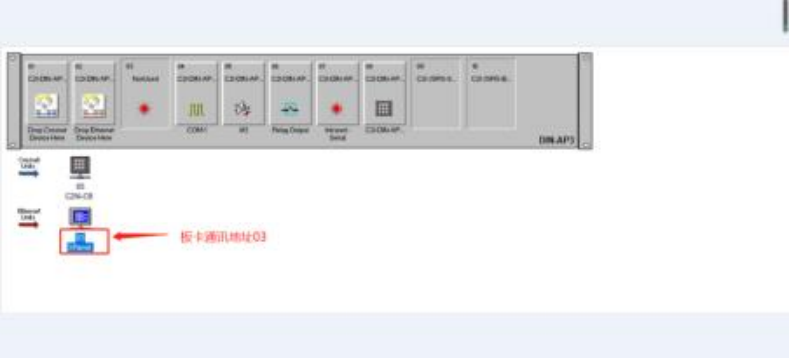

添加好驱动后，选择新建通道, CRESTRON_DIN_AP3_TCP 是快思聪 DIN-AP3 型 TCP 通讯协议， 以网口方式通信，  IP 地址为设备通讯实际 IP，默认为 192.168.3.125，端口号 默认 41794。站号默认为 3，对应设备分配的网络通讯地址。默认超时时间为 1000ms。如 下图

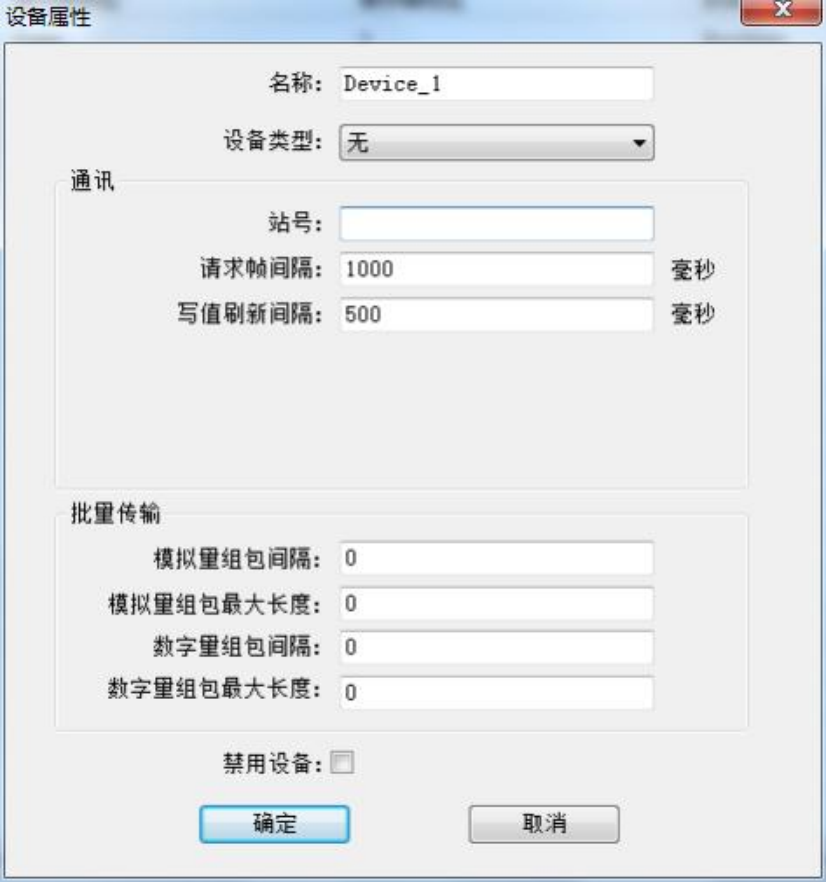

通道建立好后， 选择新建设备， 在弹出来的对话框中设置设备相关属性，设备站号为 空，不用填。其他参数默认，由于设备是改变状态主动推送， 故网关只需每次上电连接一 次设备，读设备当前状态即可， 后续设备状态发生变化， 主动推送到网关， 网关接收信息 进行解析。请求帧间隔为下一帧和上一帧间隔的时间，如下图

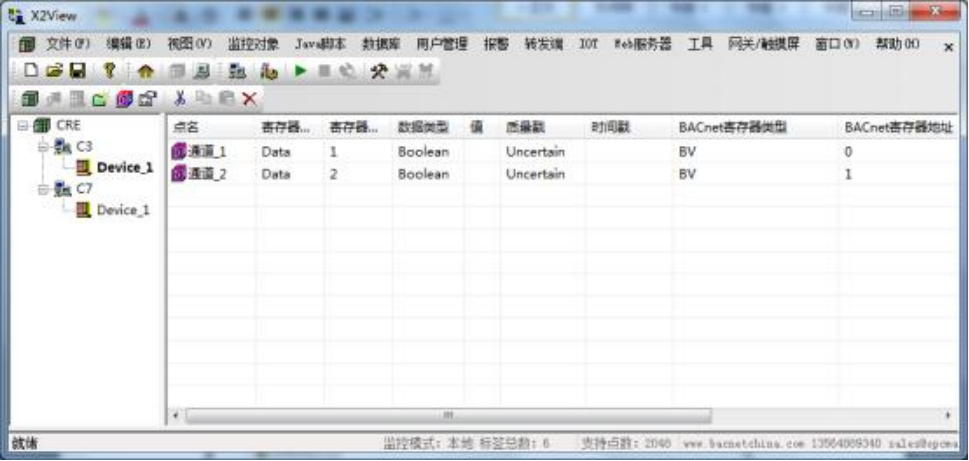

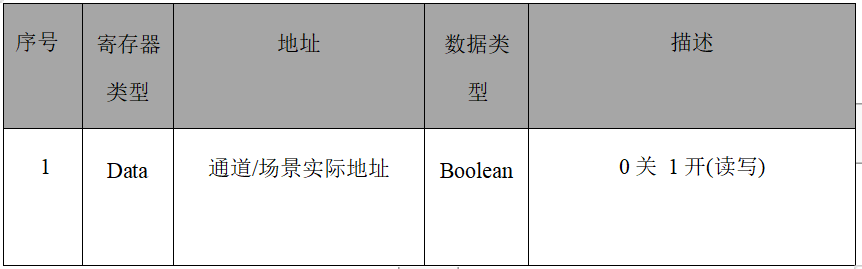

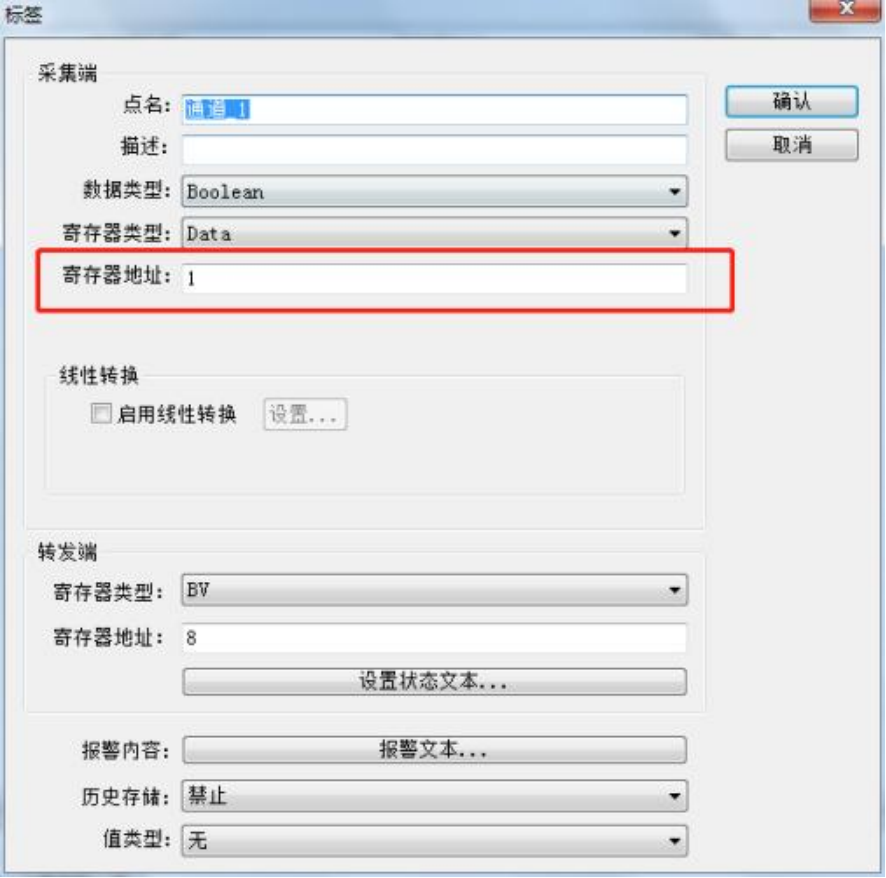

在建立点位的时候，寄存器类型为 Data，寄存器地址为设备每个通道地址(或场景地 址)。具体点位含义见下表。如图
