新建驱动

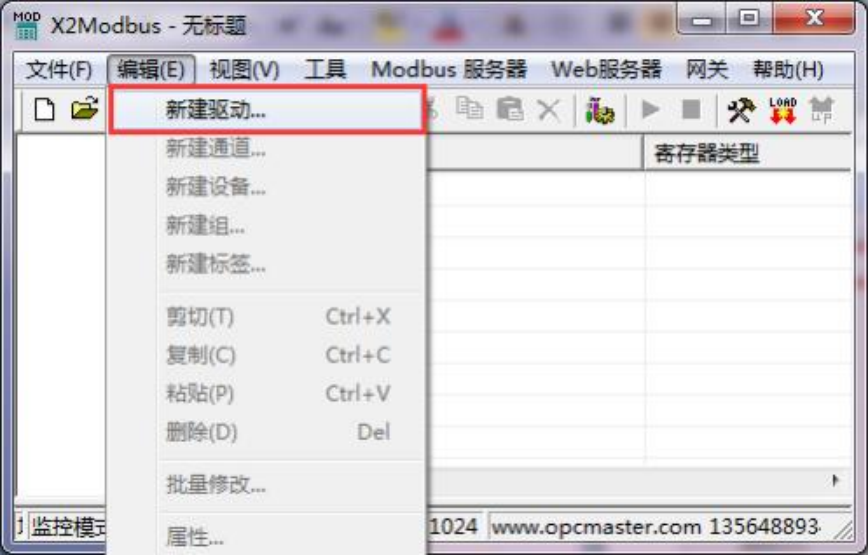

在上位机配置界面菜单栏选择“新建驱动”选项， 如下图
在弹出来的窗口中选择“MicroPara_DH0416”驱动，如下图
新建通道

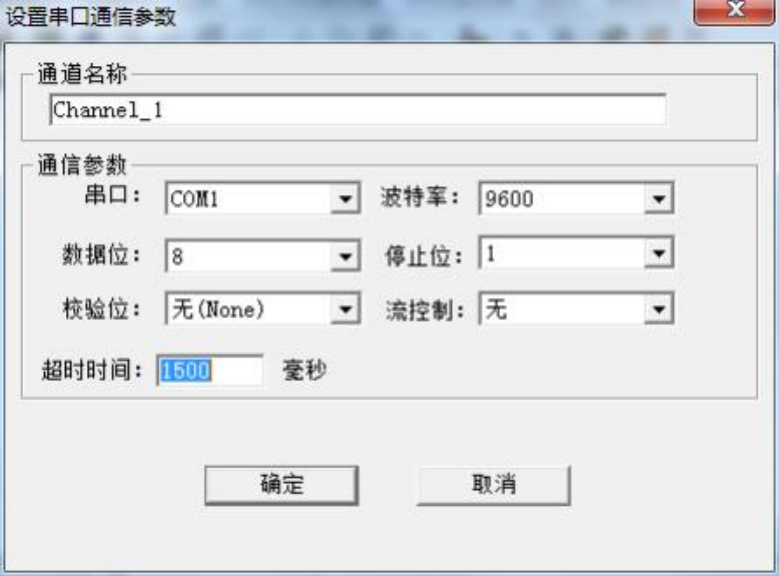

添加好驱动后， 选择新建通道， MicroPara_DH0416 (英国 MP 灯控 4 路 16A 1- 10V 调 光)是以串口方式通讯， 默认通道串口 1 ，默认通讯参数：9600bps ，8 ，无校验位，1 个 停止位，默认超时时间 1500ms，如下图 。注意超时时间是指请求帧的等待超时时 间。
新建设备

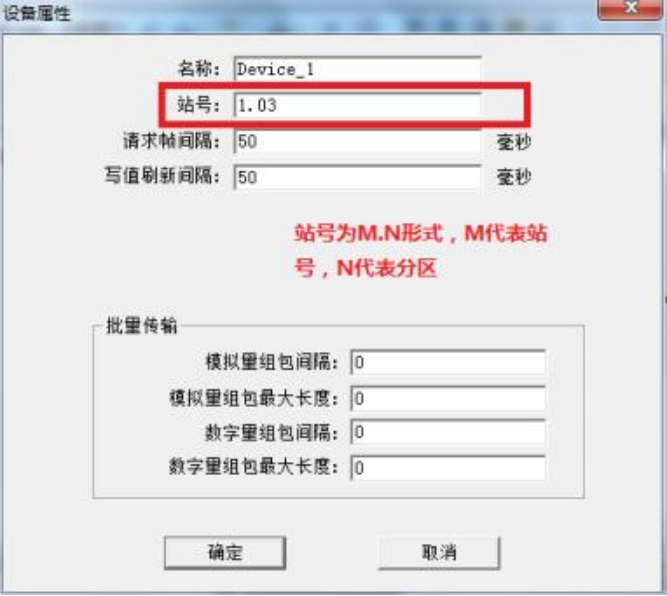

通道建立好后，选择新建设备， 在弹出来的对话框中设置设备相关属性， 设备站号格 式为 M.N 形式， M 代表站号 ID ，N 代表分区号 Zone，请求帧间隔为 1000 毫秒。将组包 参数设置为 0 即可，如下图 。注意请求帧间隔是指发出下一帧请求与上一帧请求 之间的时间间隔。
注：站号和区号均为 16 进制表示:
若写为 1.FF，则表示站号 ID 为 1，分区 zone 为 255.
若写为 0A.FF，则表示站号 ID 为 10，分区 zone 为 255。
新建标签

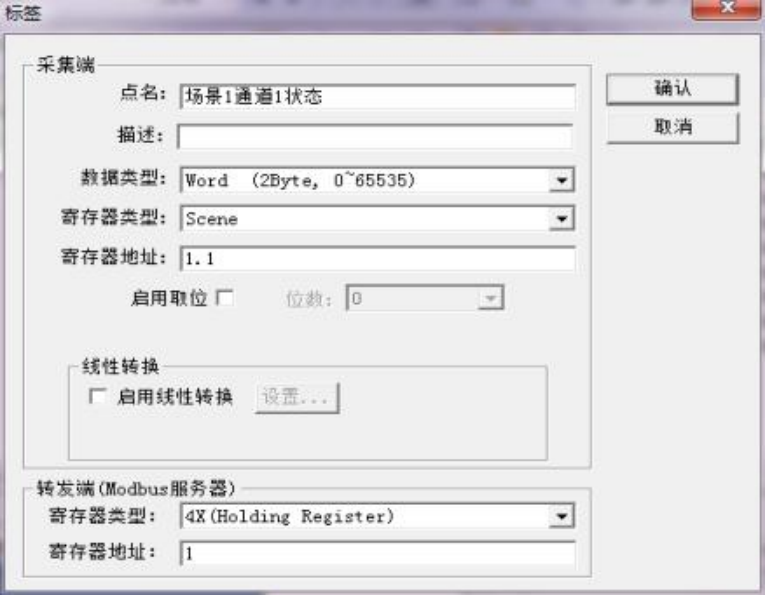

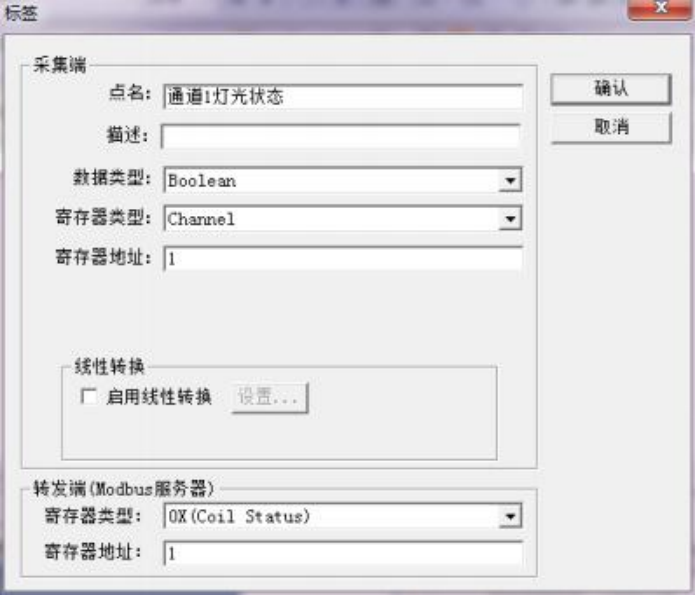

设备新建好后， 选择添加标签(点) ，也可以通过新建组对标签进行分类管理标签参 数可根据设备实际情况进行设置，如下图 。
寄存器分为 Channel 和 Sense 两种寄存器类型：
Channel 表示查询灯光状态，地址范围为 1~4；
Sense 表示查询场景， 地址格式为 X.Y，
X 表示场景号，范围 1~256，
Y 表示在该场景下通道号，范围 1~4；
注意： 以上 Tag 属性中， 转发端 Modbus 从站寄存器基地址从 1 开始分配。标签建立 完成后如下图

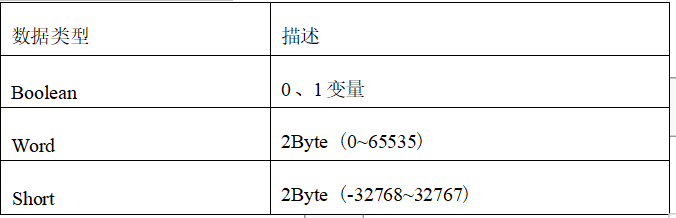

采集端支持的数据类型如下表

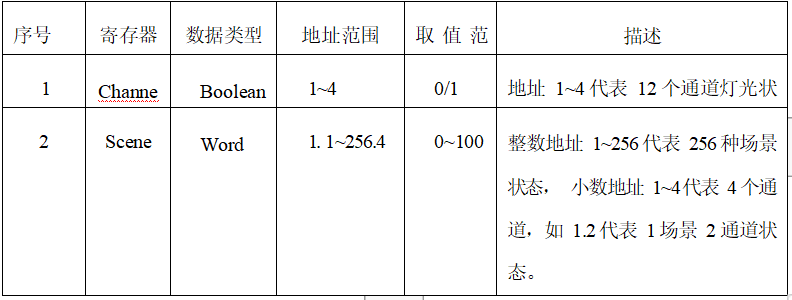

采集端支持的寄存器类型有 Channel 和 Scene 两种类型， 如表
