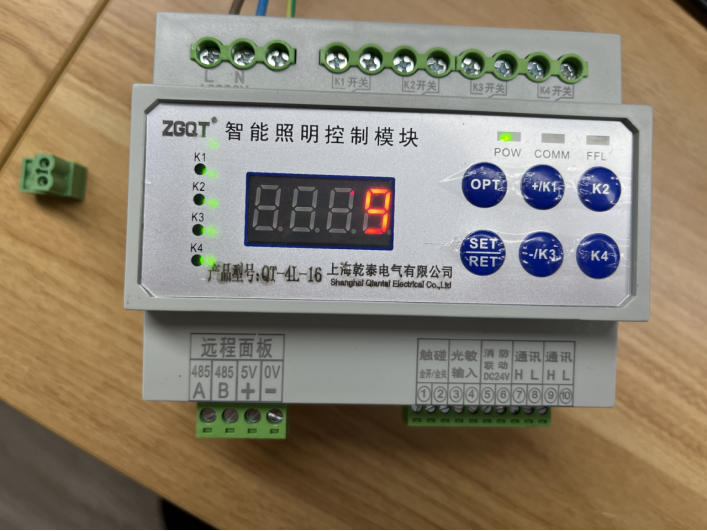

CAN_ZGQT（上海乾泰电器CAN照明模块）

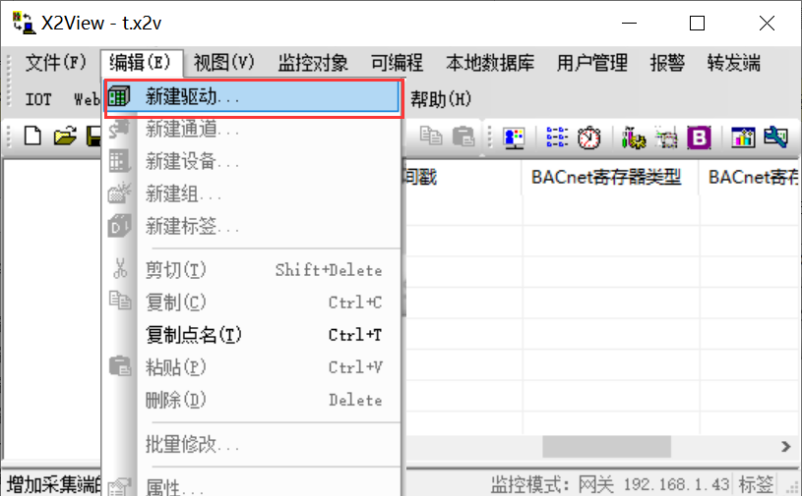

在上位机配置界面菜单栏选择“新建驱动”选项，如下图。

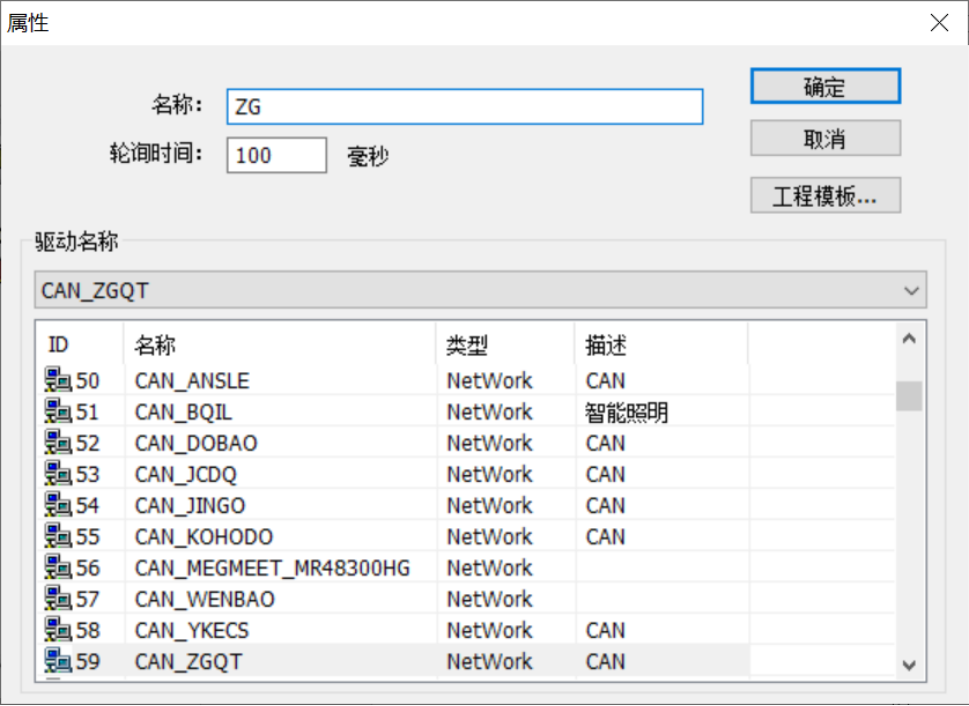

在弹出来的窗口中选择“CAN_ZGQT”，如下图。

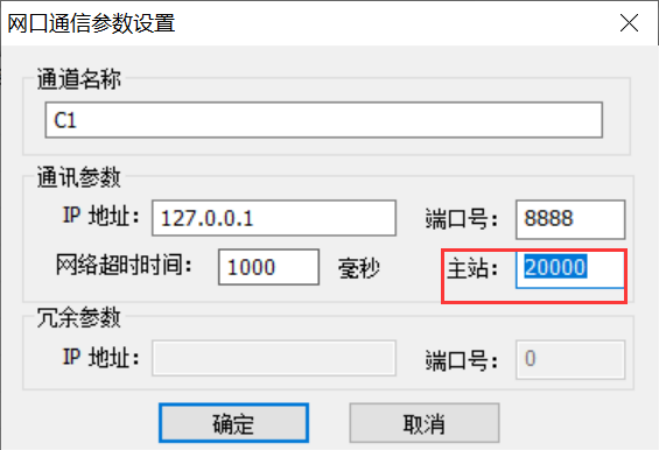

添加好驱动后，选择新建通道，CAN_ZGQT（上海乾泰电器CAN照明模块），主要以CAN通信方式通讯，其他参数默认，主站为CAN通信波特率，默认20000(20k)，默认超时时间1000毫秒，在配置时，如果设备响应比较慢，超时时间尽量设置长一点，如下图。注意超时时间是指主站请求帧的等待超时时间。

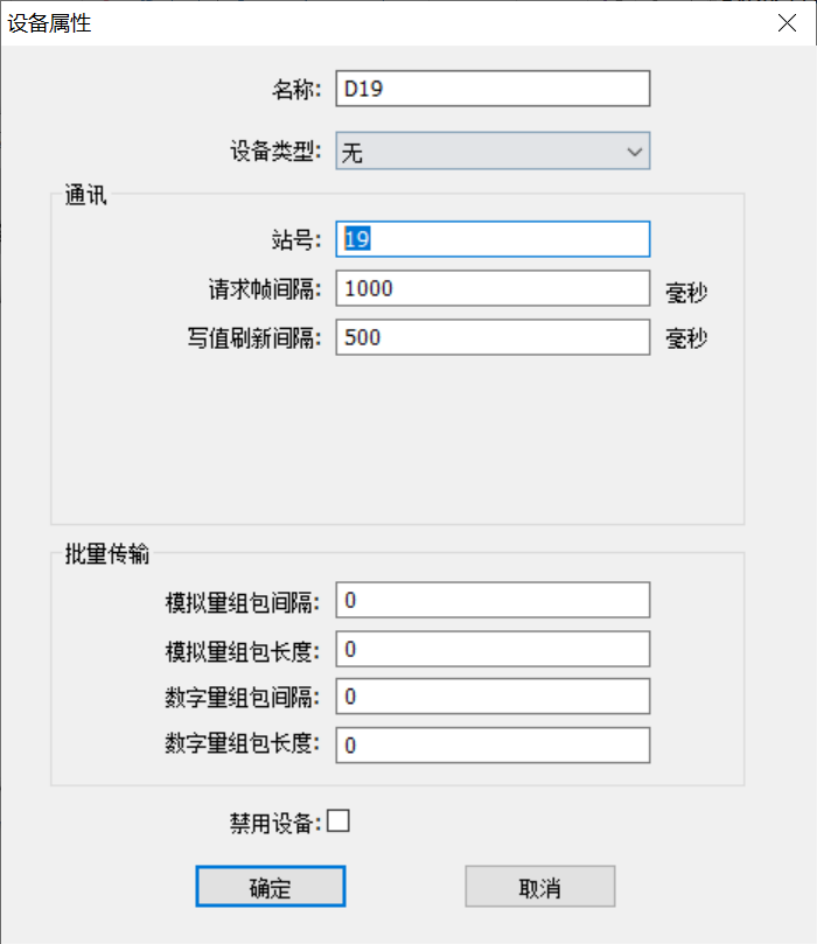

通道建立完成后，选择新建设备，在弹出来的对话框中设置设备相关属性，设备默认站号为19，请求帧间隔为1000毫秒，将组包参数设置为0即可，如下图。注意请求帧间隔是指发出下一帧请求与上一帧请求之间的时间间隔。

注意:带CAN接口的网关和设备通信时候，必须在COM口并一个终端电阻。

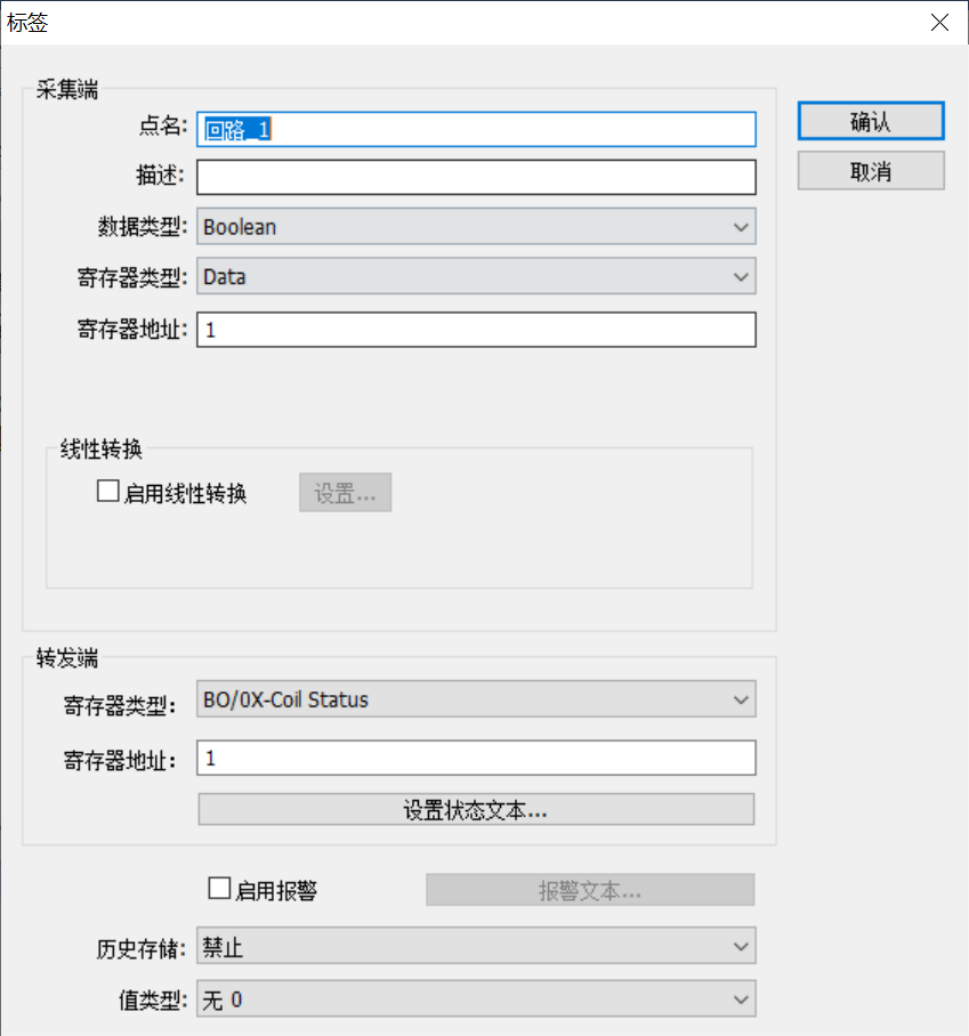

设备建立好后，选择新建标签（点），在建立点位的时候，采集端寄存器类型Data，寄存器地址是0~4，通过地址区分不同的开关通道。如下图。

0地址为全开全关点。

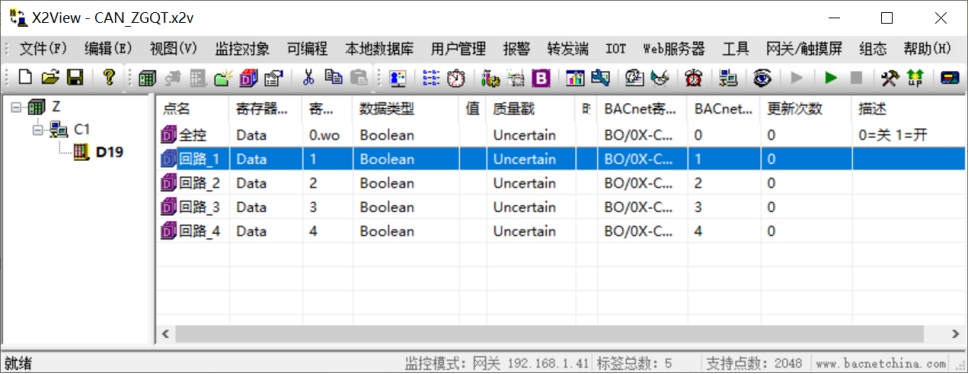

注意： 以上Tag属性中，转发端BACnet从站寄存器基地址可以从0开始分配。标签建立完成后如下图。

采集端寄存器类型和地址，具体描述如表所示。具体点表可参考范例工程。

采集端支持的寄存器类型
