迅饶网关需接在 KNX IP Router 上。
新建驱动
在上位机配置界面菜单栏选择“新建驱动”选项， 如下图

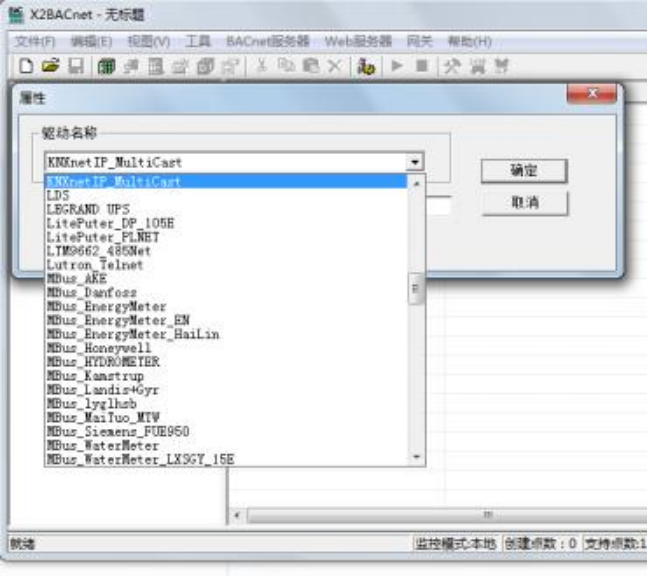

在弹出来的窗口中选择“KNXnetIP_MultiCast”驱动，如下图
新建通道

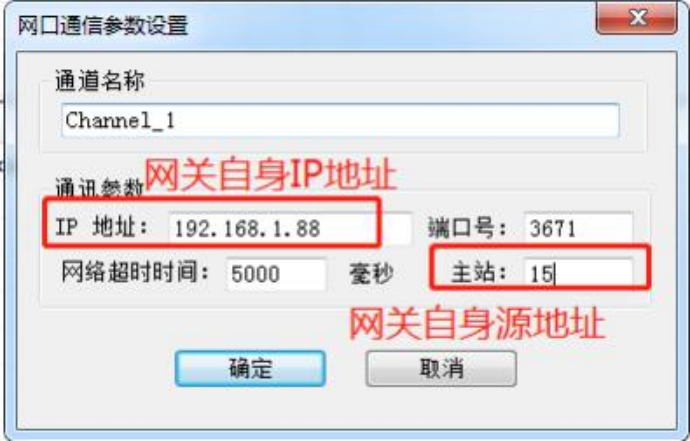

添加好驱动后， 选择新建通道，KNXnetIP_MultiCast 以网口通讯，IP 地址为迅饶网关 自身网口IP 地址(建议用网口2)，默认端口号3671，默认超时时间 1000ms，如下图。 注意超时时间是指请求帧的等待超时时间。
注意： 通道 IP 地址不是填 KNX 系统组播地址。IP 地址为迅饶网关自身网口IP 地址 (建议用网口 2)。主站表示网关自己用的源地址，默认 15(0.0. 15)，当一个系统有多个 网关读取 KNX 数据时，每个网关需要设置各自的源地址， 从而保证唯一性。另外， KNX 系统默认组播地址是 224.0.23.12，不要修改，点位组地址要保证唯一。
新建设备

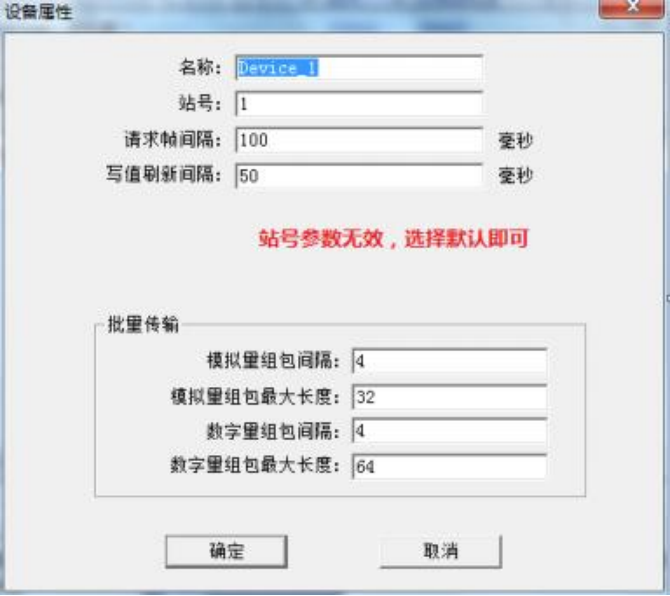

通道建立完成后， 选择新建设备，在弹出来的对话框中设置设备相关属性， 设备默认 站号 1，请求帧间隔为 100 毫秒。组包参数设置为 0 即可， 如下图4。注意请求帧 间隔是指发出下一帧请求与上一帧请求之间的时间间隔。
寄存器类型 GroupAddress-WO 。网关上电读一次。
寄存器类型 GroupAddress-WO(No polling) 。不主动读。
照明设备状态变化后， 会主动推送给网关。
新建标签

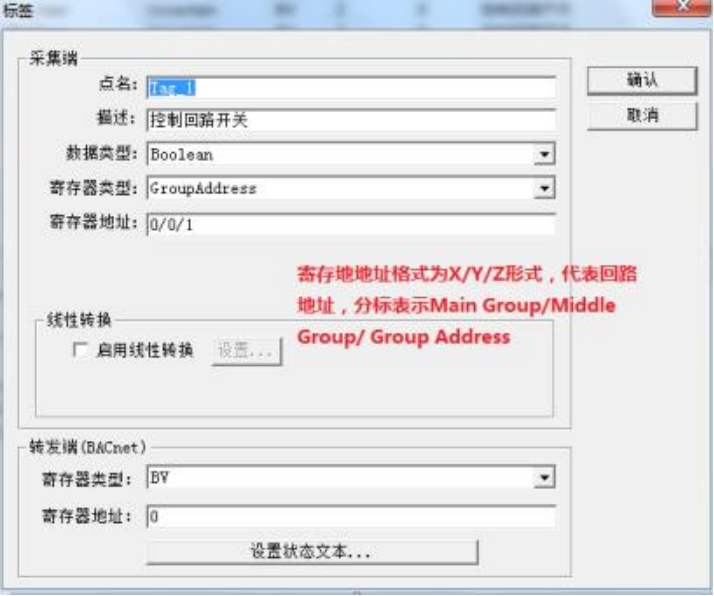

设备新建好后，选择添加标签(点)， 也可以通过新建组对标签进行分类管理标签参 数可根据设备实际情况进行设置，如下图

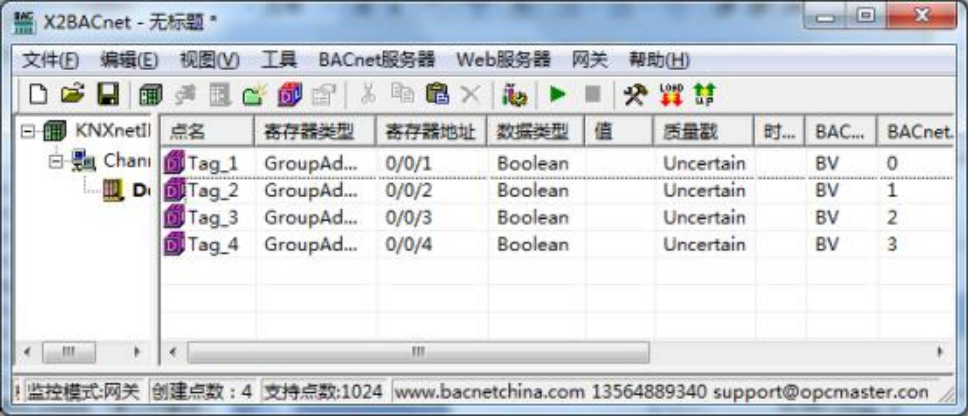

注意： 以上 Tag 属性中，转发端 BACnet 从站寄存器基地址可以从 0 开始分配。标签 建立完成后如下图

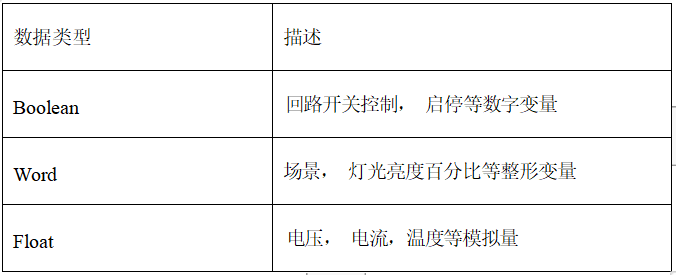

采集端支持的数据类型有 Boolean ，Word ，Float 这三种类型，具体描述如表

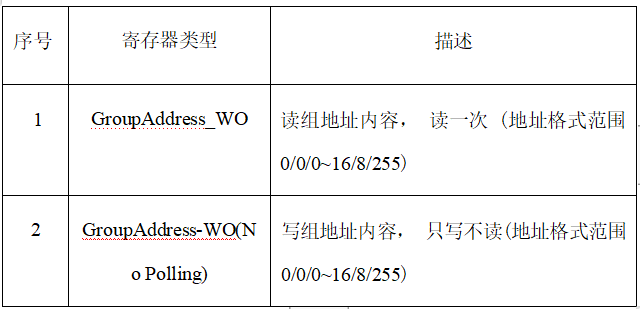

采集端支持的寄存器类型具体描述如表所示。
寄存器地址用三级地址， Main Group0- 15 (X 共 16 个) Middle Group0-7 (Y 共 8 个) Group Address0-255 (Z 共 256)。
