E_Linker_ECWG485 (深圳易联泛光照明 485 协议)

 新建驱动

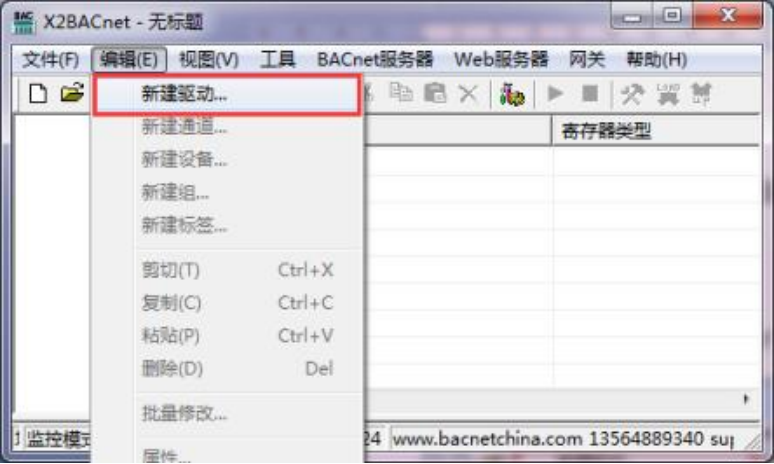

在上位机配置界面菜单栏选择“新建驱动”选项， 如下图

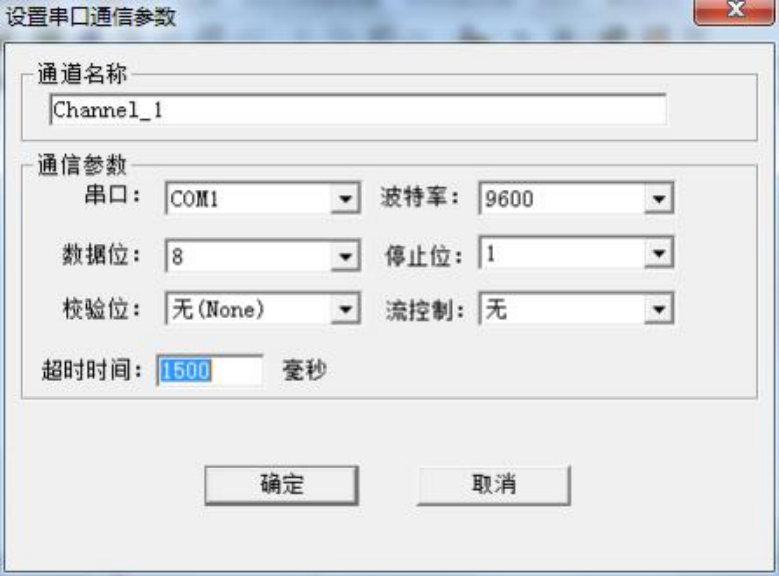

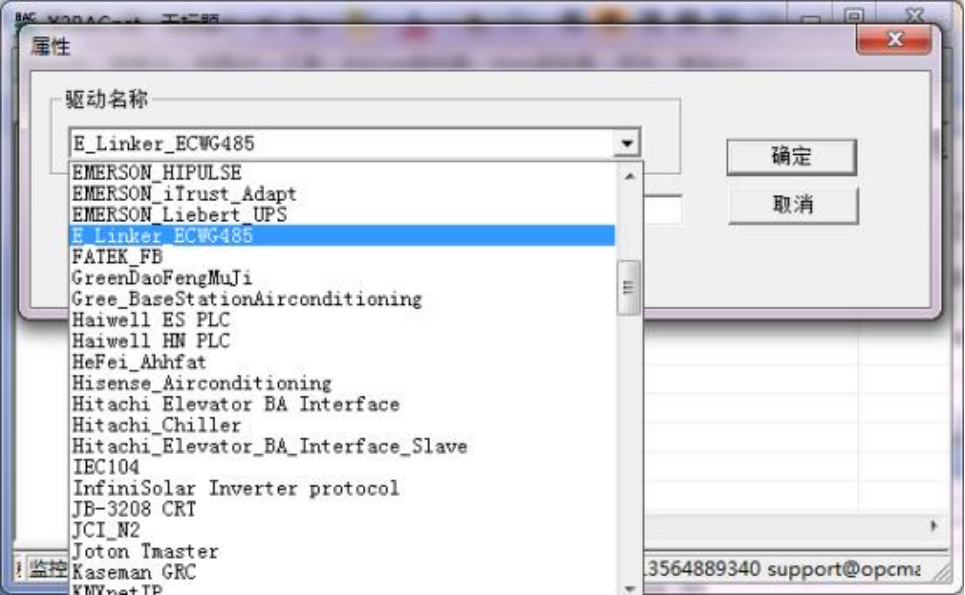

添加好驱动后， 选择新建通道， E_Linker_ECWG485  (深圳易联泛光照明 485 协议)是 以串口方式通讯，默认通道串口 1，默认通讯参数：9600bps ，8 ，无校验位，1 个停止位， 默认超时时间 1500ms，如下图 。注意超时时间是指请求帧的等待超时时间

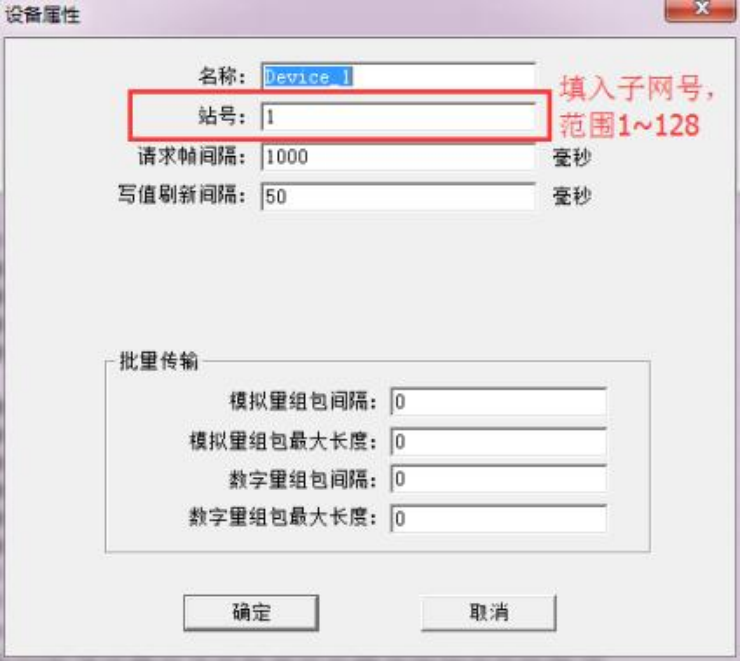

通道建立好后， 选择新建设备， 在弹出来的对话框中设置设备相关属性， 设备站号默 认为 1，表示子网号，范围为 1~128 (代表 128 个子网) 。请求帧间隔为 1000 毫秒。将组 包参数设置为 0 即可，如下图 。注意请求帧间隔是指发出下一帧请求与上一帧请 求之间的时间间隔。

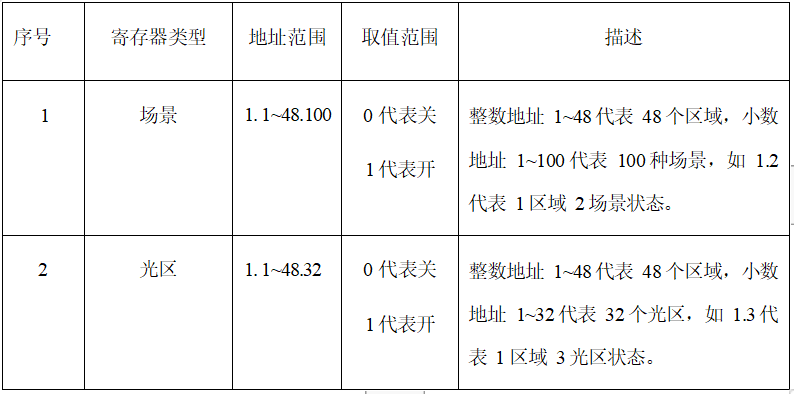

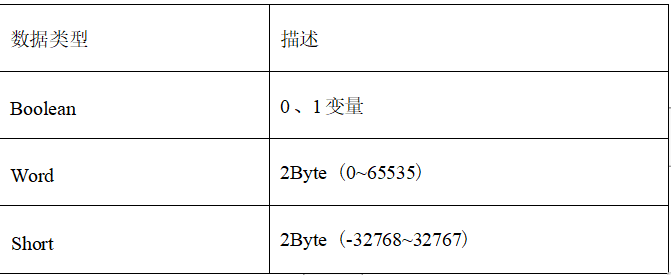

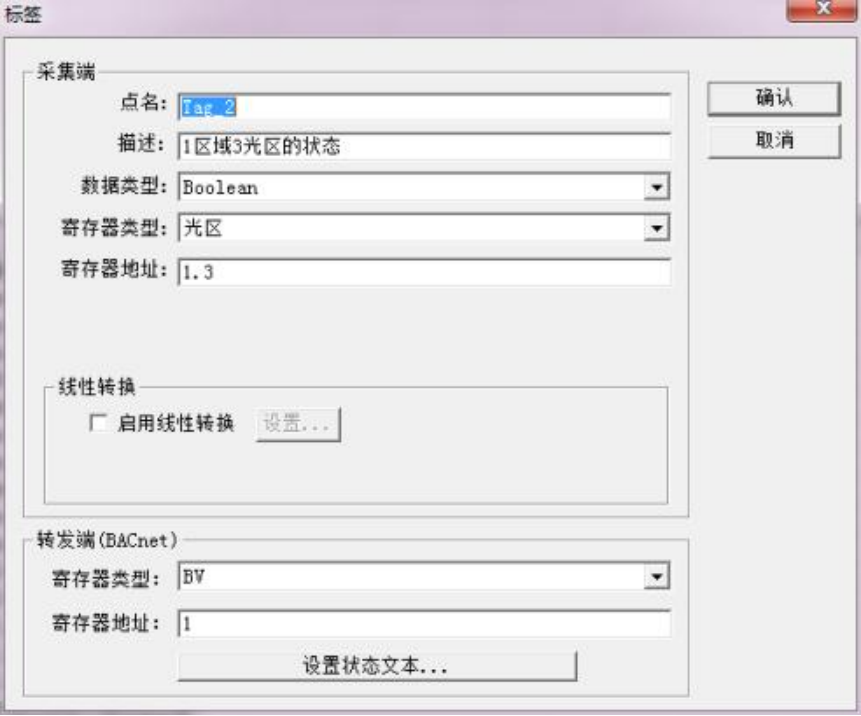

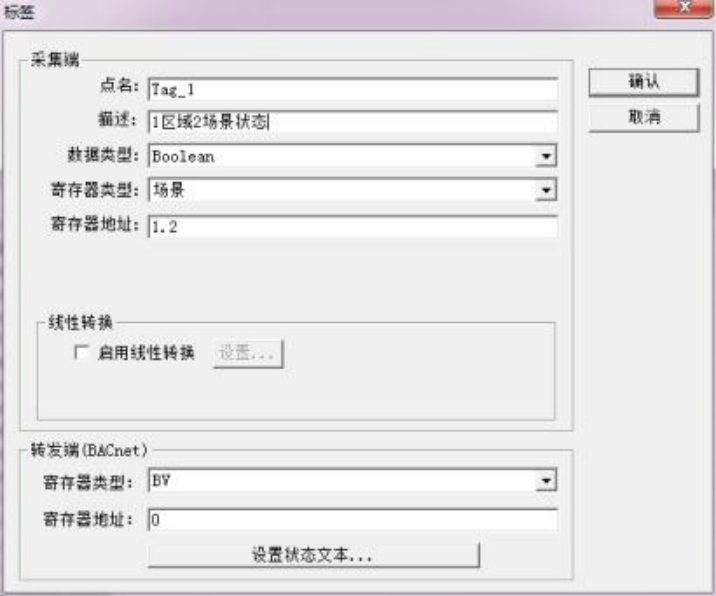

设备新建好后， 选择添加标签(点) ，也可以通过新建组对标签进行分类管理标签参数可 根据设备实际情况进行设置，如下图所示。寄存器类型分为场景和光区两种寄存器类型(协 议只支持写操作，不支持读操作)：

场景格式 M.N    M=区域(1~48，表示 48 个区域) ，N=场景(1~100 ，表示 100 个场

景)；

如 1.2 表示 1 区域 2 场景的状态。

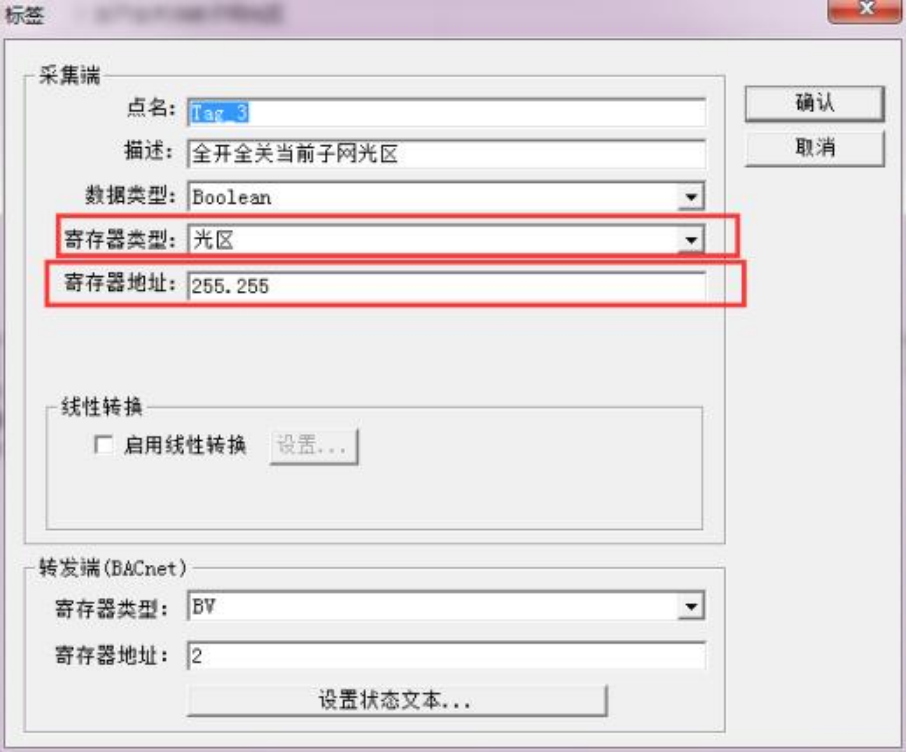

光区格式 M.N      M=区域(1~48，表示 48 个区域) ，N=光区(1~32，表示 32 个光区) ；

如 1.3 表示 1 区域 3 光区的状态。

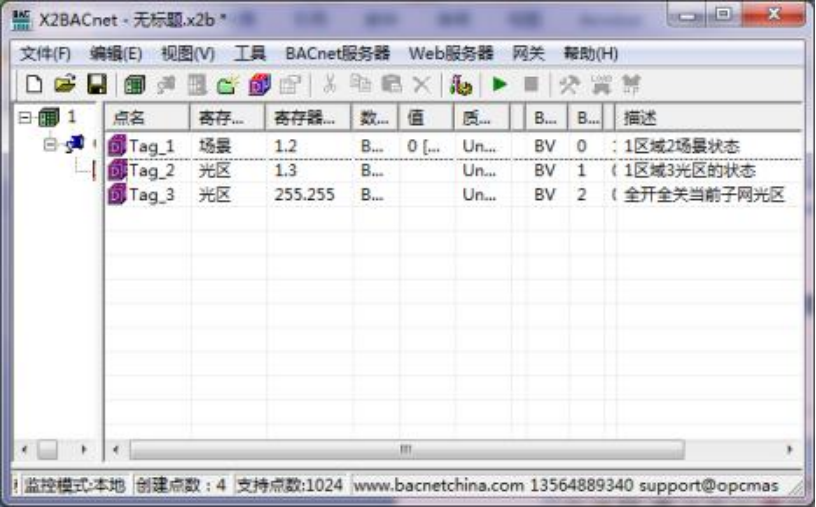

注意：  以上 Tag 属性中，转发端 BACnet 从站寄存器基地址从 0 开始分配。标签建立 完成后如下图
