Modbus_Otis_BAS (奥的斯电梯 BAS 接口)

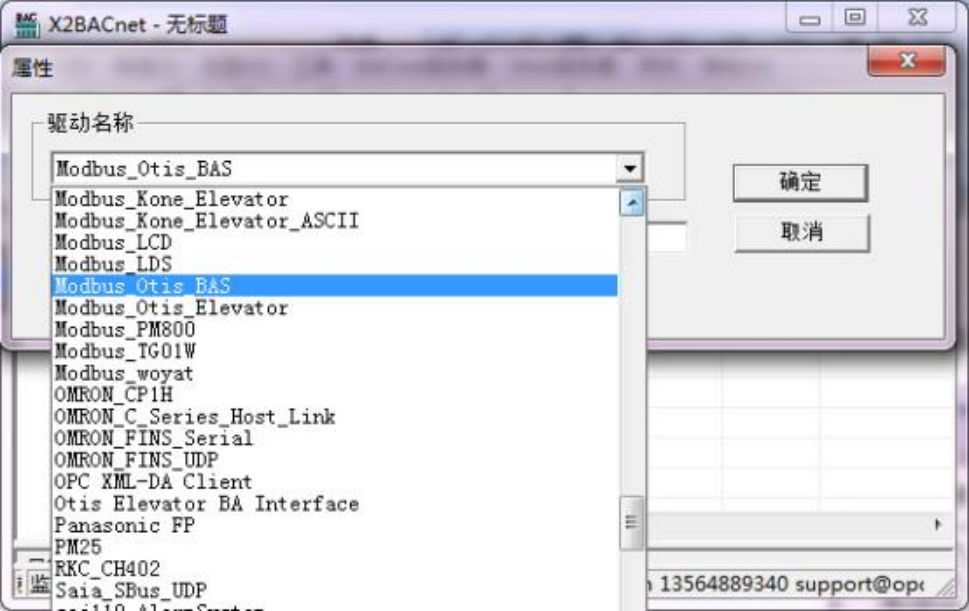

在上位机配置界面菜单栏选择“新建驱动”选项， 如下图

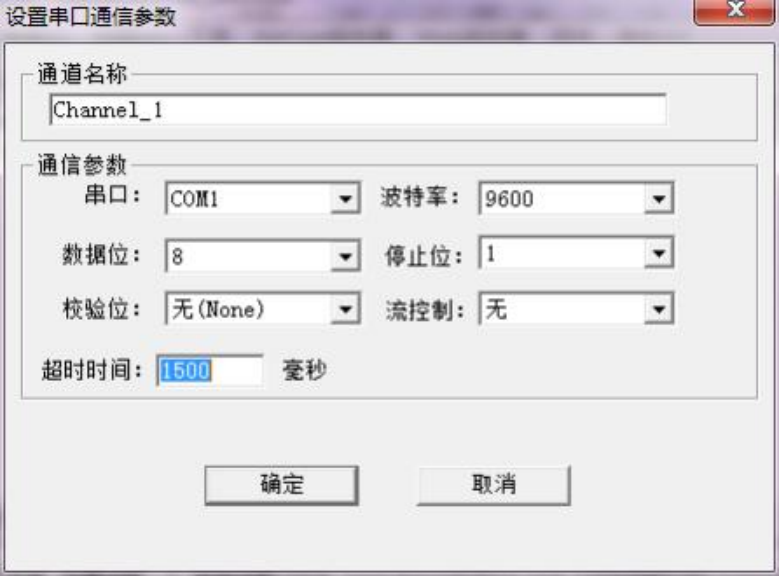

添加好驱动后， 选择新建通道，  ModbusRTU_Otis_BAS 是奥的斯电梯与 BAS 控制接 口， 以串口方式通信， 以 RS-485 方式输出电梯信号，默认通道串口 1，默认传输波特率可 选 9600bps，数据格式为 8 数据位，1 停止位， 无校验。默认超时时间为 1500ms，在配置 时，如果设备响应比较慢，超时时间尽量设置长一点，如下图

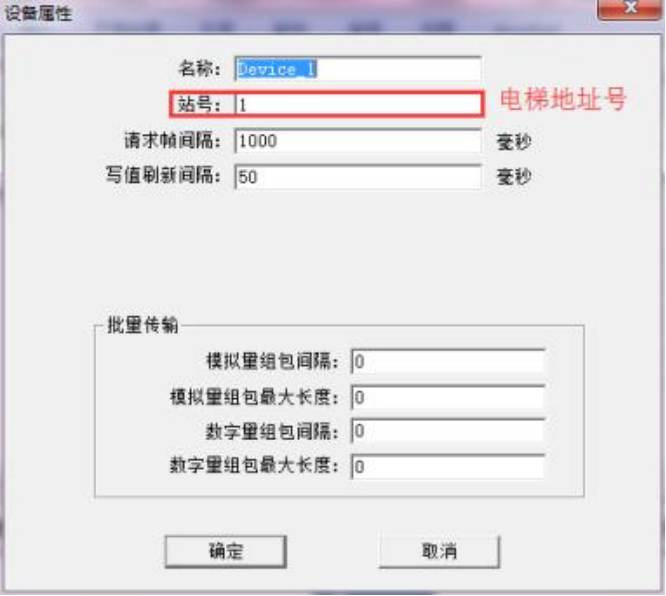

通道建立好后， 选择新建设备， 在弹出来的对话框中设置设备相关属性，电梯设备默 认站号为 1，请求帧间隔默认为 1000 毫秒，若设备响应慢，可以将请求帧设置长一点。将 组包参数设置为 0 即可， 如下图。注意请求帧间隔是指发出下一帧请求与上一帧得 到回应之间的时间间隔。

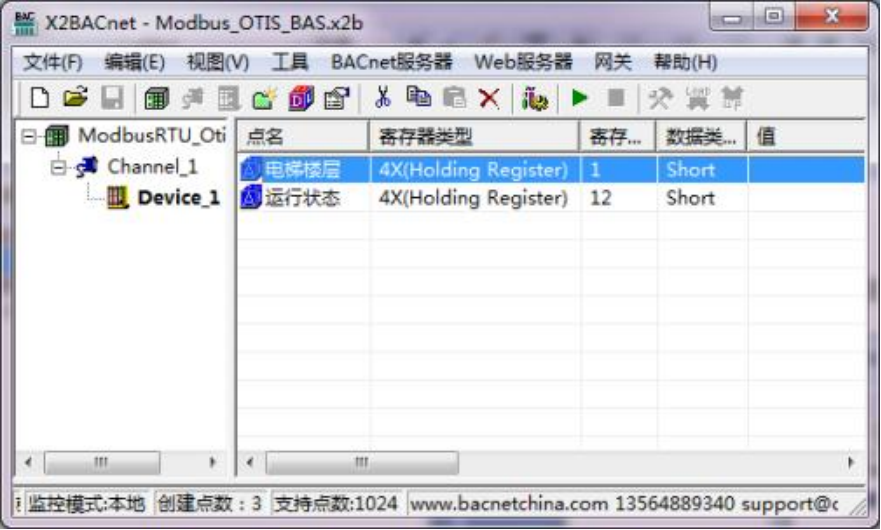

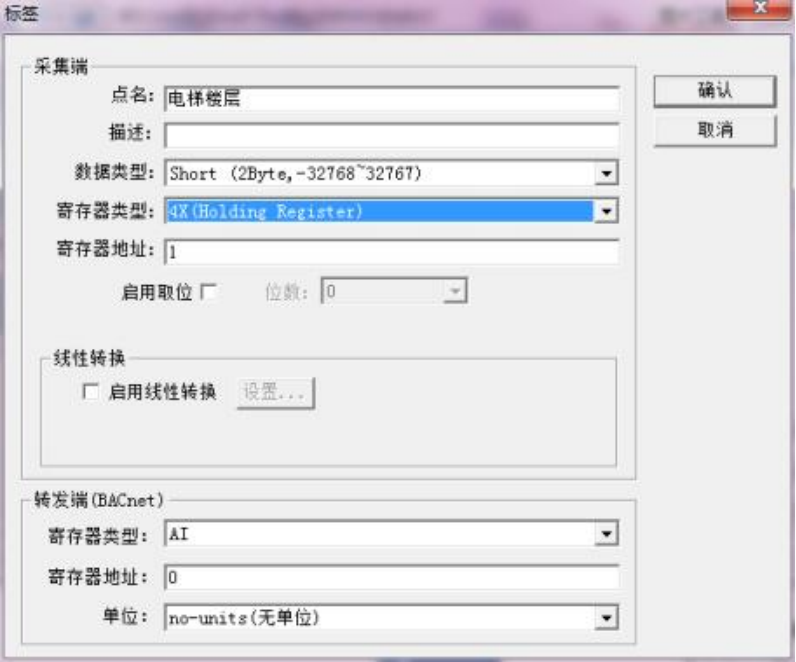

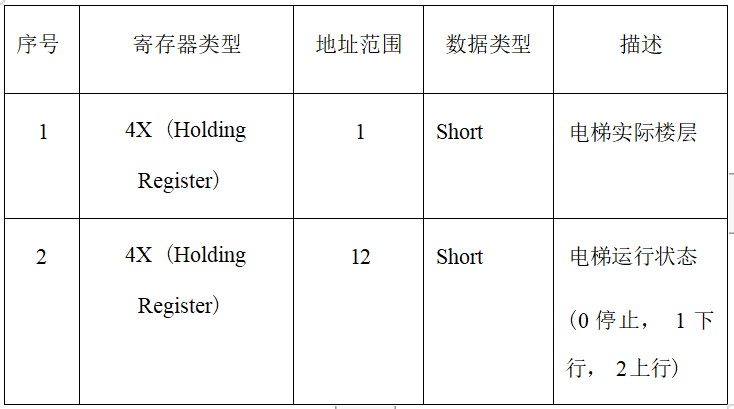

在建立点位的时候， 寄存器类型固定为 4X  (Holding  Register)，默认地址分别 1 和 12  (如需读其它地址数据，也可按照 Otis_BAS 通讯文档对应新建其他标签)，分别对应 电梯当前楼层及电梯运行状态、如下图

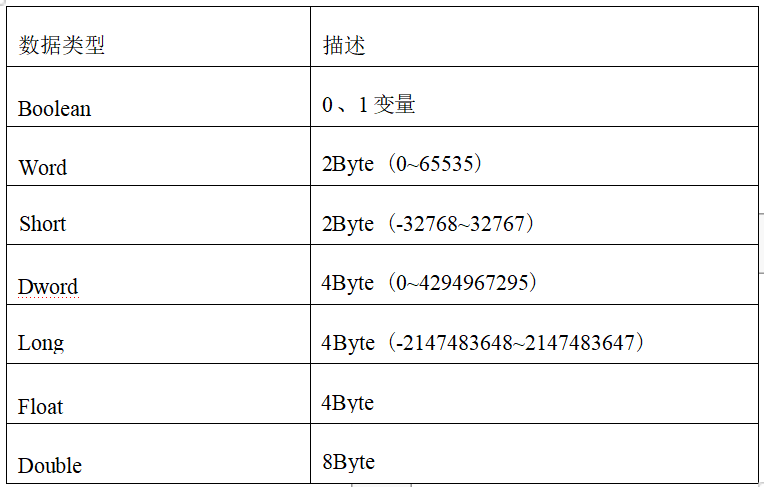

采集端支持的数据类型有：Boolean 、Word、Short、Dword、Long  、Float、Double， 具体描述如表
