Modbus_Kone_Elevator_ASCII_ANJAR (通力电梯 ANJAR)

新建驱动

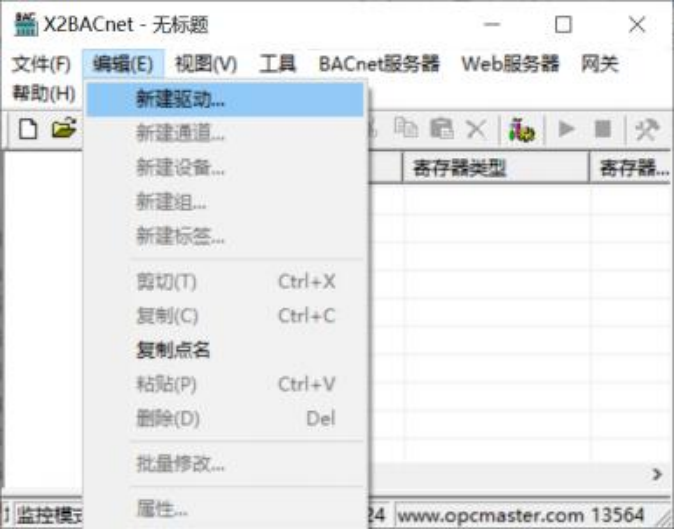

在上位机配置界面菜单栏选择“新建驱动”选项, 如下图

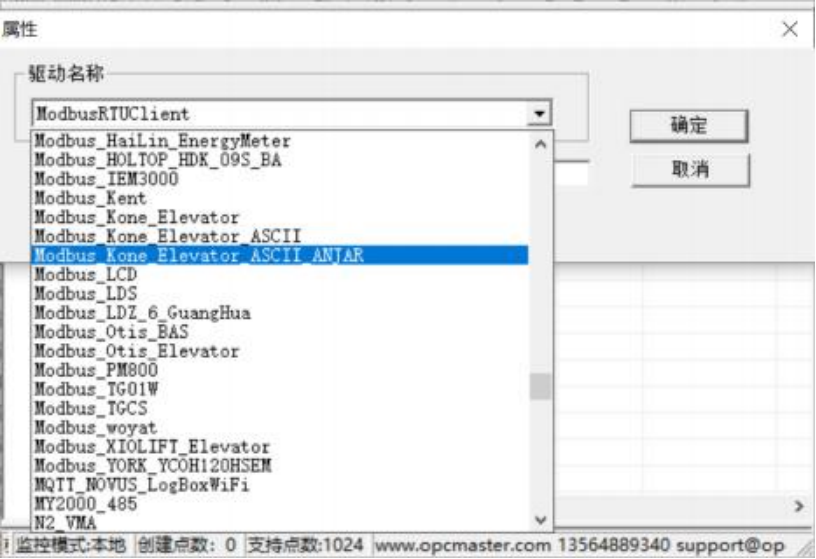

在弹出来的窗口中选择“Modbus_Kone_Elevator_ASCII_ANJAR”,如下图

新建通道

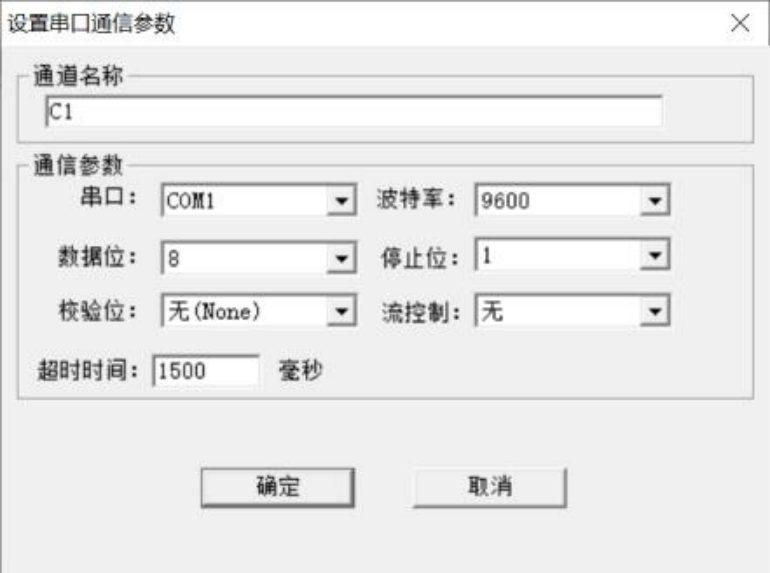

添加好驱动后,选择新建通道,Modbus_Kone_Elevator_ASCII_ANJAR  是通力电梯 ANJAR 通讯协议,以 RS-485 通信方式通讯,默认通道为串口 1,默认通讯参数:9600bps, 8 ,无校验位, 1 个停止位,默认超时时间 1500 毫秒,在配置时,如果设备响应比较慢, 超时时间尽量设置长一点,如下图。注意超时时间是指主站请求帧的等待超时时 间。

新建设备

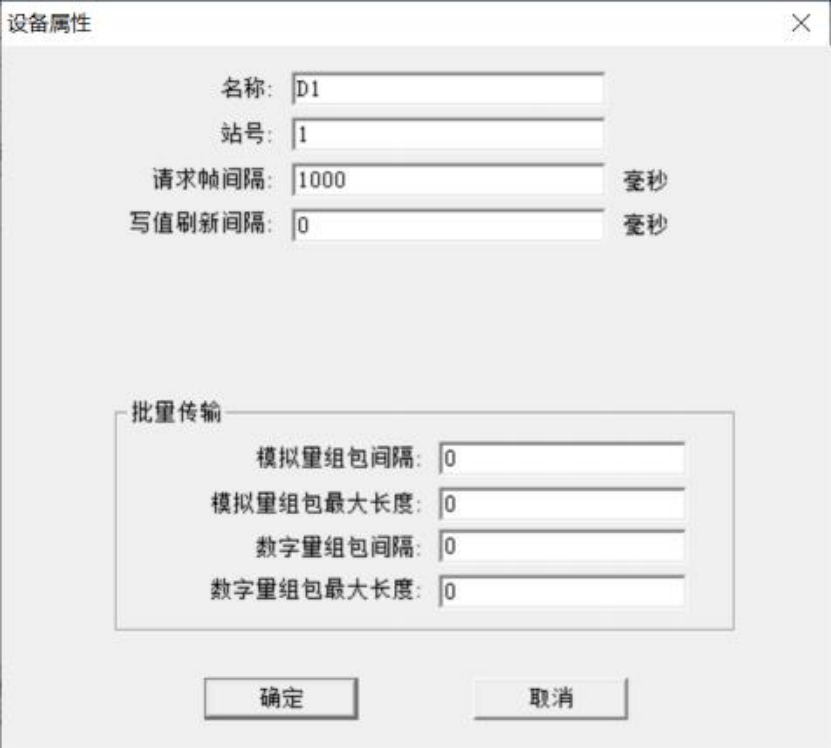

通道建立完成后,选择新建设备,在弹出来的对话框中设置设备相关属性, 设备默认 站号默认为 1,站号为设备的通讯地址。请求帧间隔为 1000 毫秒, 将组包参数设置为 0 即
可, 其他参数默认。如下图 。注意请求帧间隔是指发出下一帧请求与上一帧请求之 间的时间间隔。

新建标签

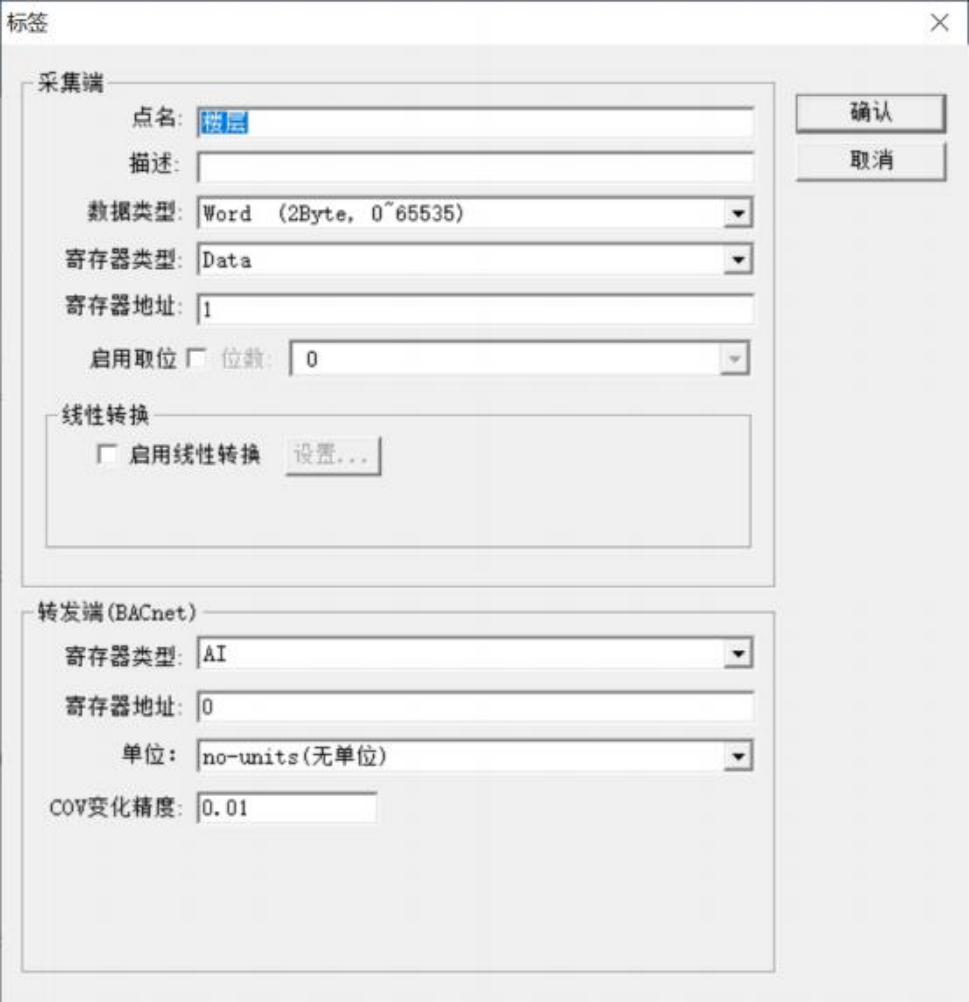

设备建立好后,选择新建标签 (点) ,在建立点位的时候,采集端寄存器类型为Data, 寄存器地址,具体如下表

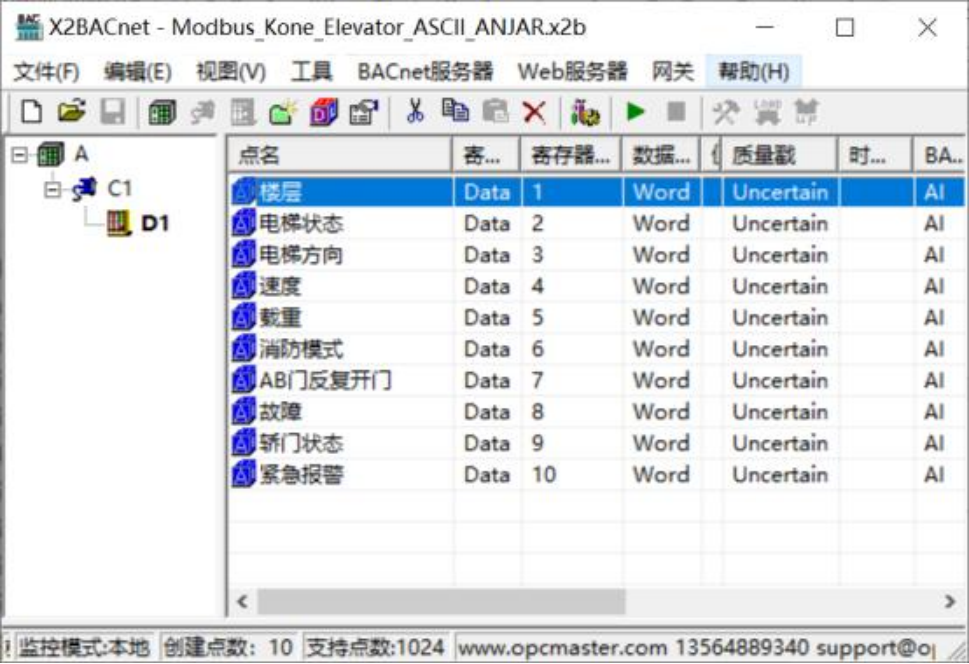

标签建立完成后如下图

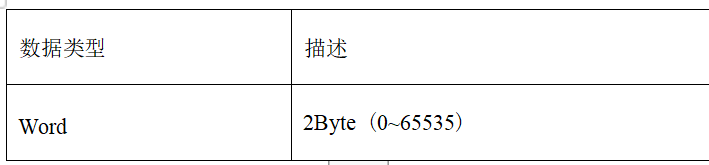

采集端支持具体描述如表

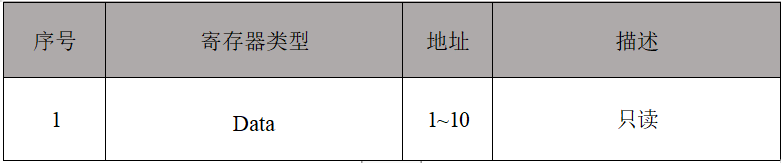

采集端寄存器类型和地址,具体描述如表
