Modbus_XIOLIFT_Elevator (西奥电梯)

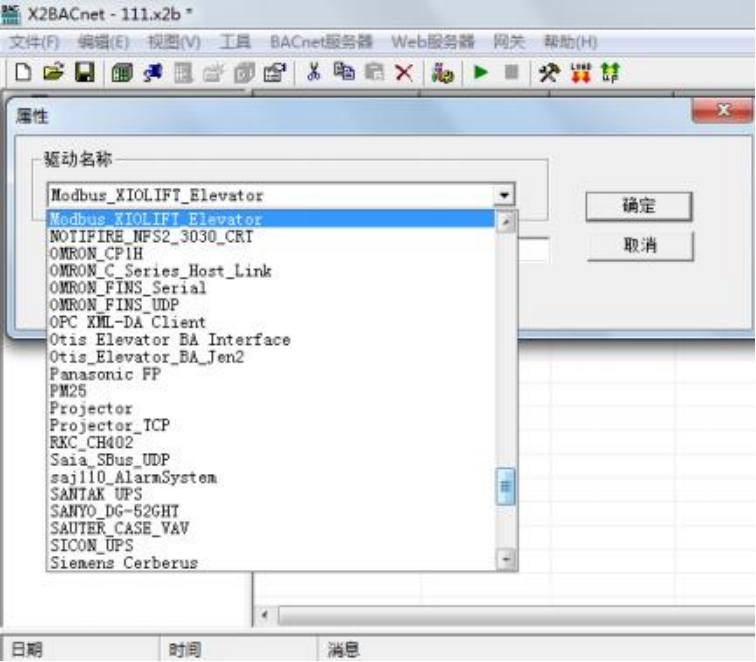

在上位机配置界面菜单栏选择“新建驱动”选项， 如下

添加好驱动后， 选择新建通道, Modbus_XIOLIFT_Elevator 是西奥电梯控制接口，以串 口方式通信，以 RS-485 方式输出电梯信号，默认通道串口 1，默认传输波特率可选 9600bps， 数据格式为 8 数据位，1 停止位，无校验。默认超时时间为 1500ms，在配置时， 如果设备 响应比较慢，超时时间尽量设置长一点， 如下图

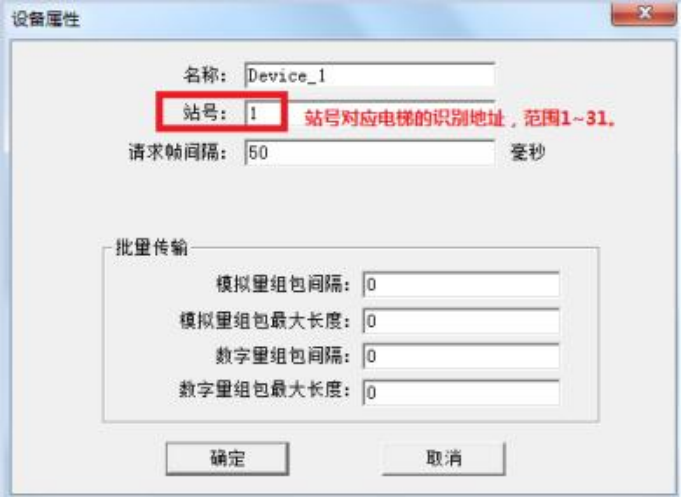

通道建立好后， 选择新建设备， 在弹出来的对话框中设置设备相关属性，设备默认站 号为 1，请求帧间隔默认为 50 毫秒，若设备响应慢，可以将请求帧设置长一点。设备号对 应电梯号。如果电梯设备不支持组包，可将组包参数设置为 0 即可，如下图 。注意 请求帧间隔是指发出下一帧请求与上一帧得到回应之间的时间间隔。

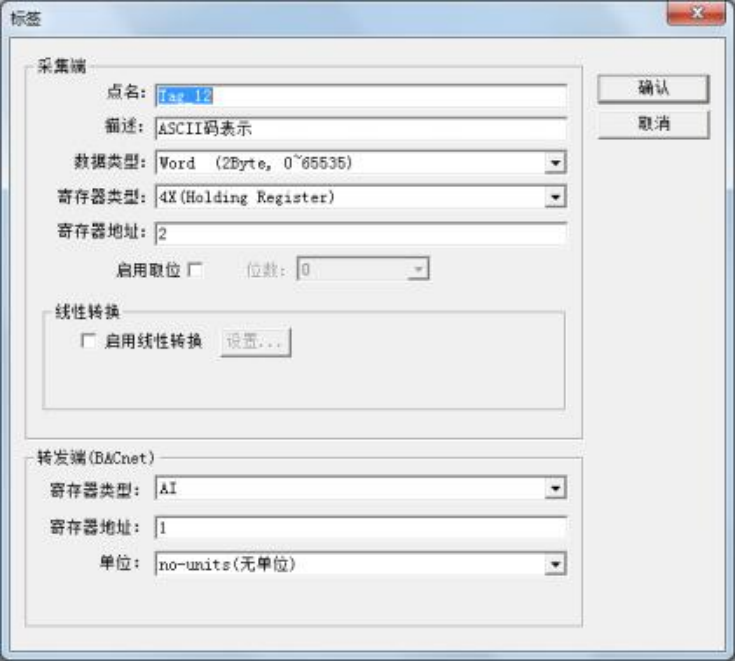

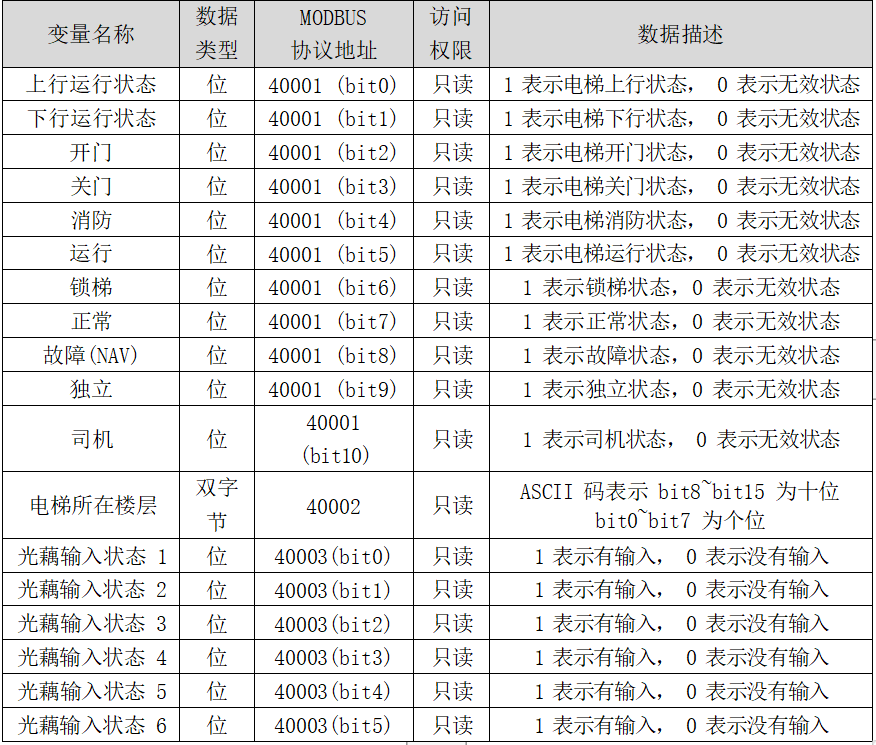

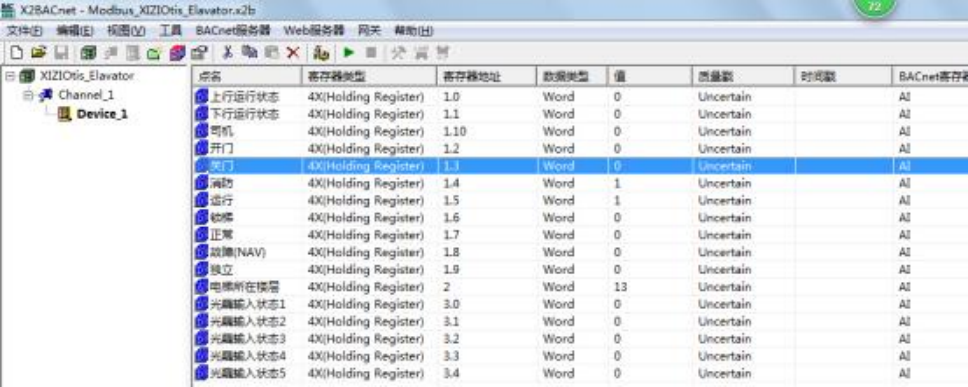

设备建立好后， 选择新建标签(点) ，寄存器类型是 4X(Holding Register)，有效的寄 存器地址为 1-3，分别对应电梯的一些状态信息，对应关系详见下表 2- 154- 1。配好的标签 属性如下图
