新建驱动
在上位机配置界面菜单栏选择“新建驱动”选项， 如下图

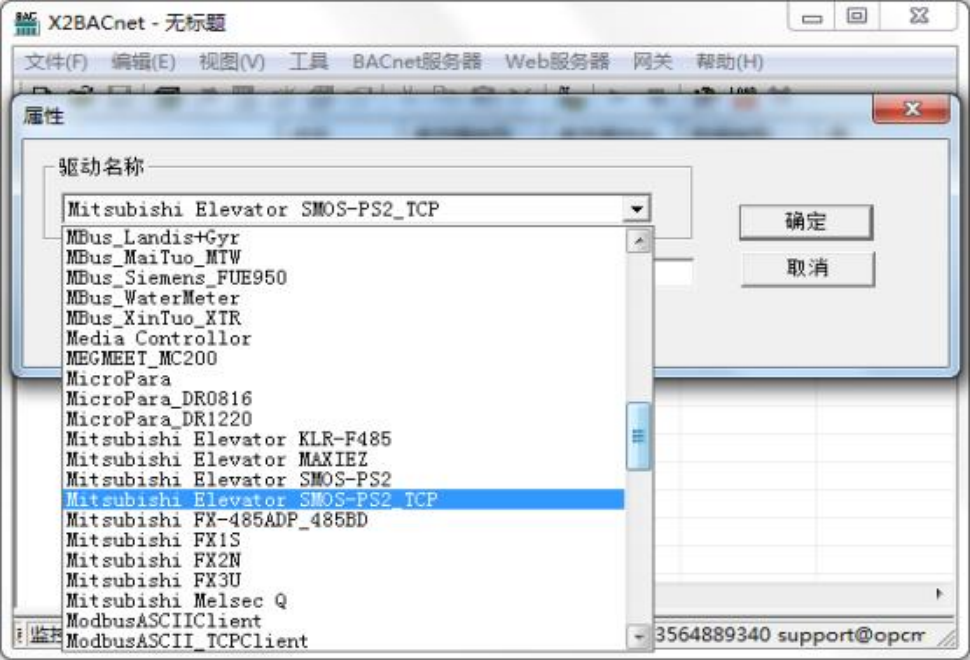

在弹出来的窗口中选择“Mitsubishi Elevator SMOS-PS2_TCP”驱动，如下图

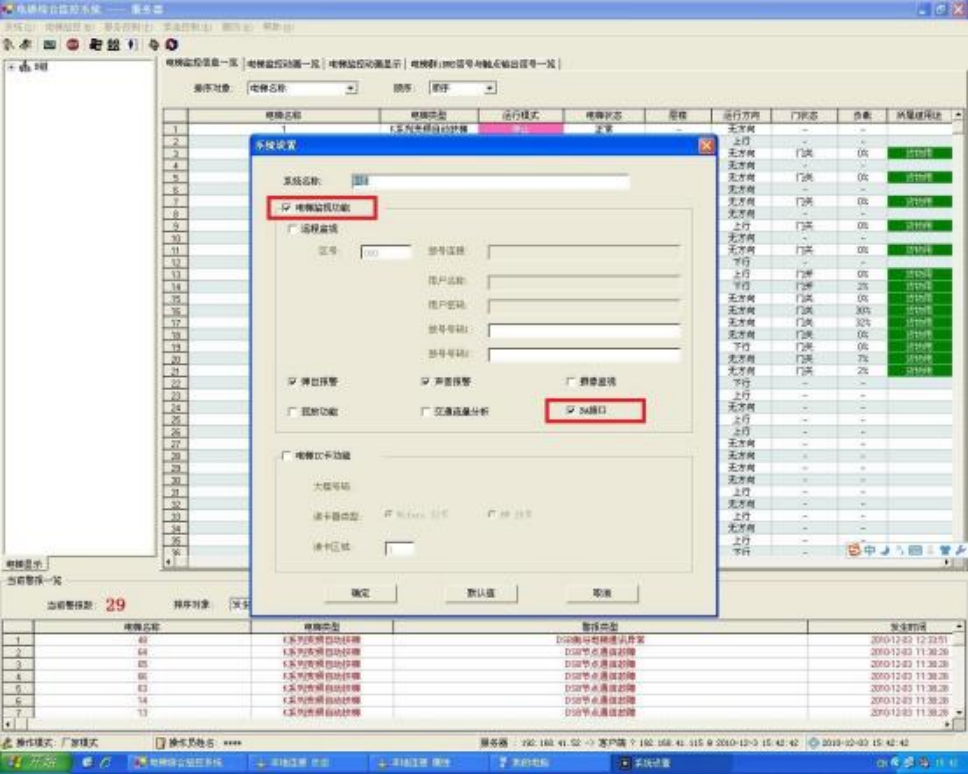

注意： 要使用此接口需要在电梯监视系统设置里面开放 BA 接口，如下图 2- 101-3，勾 选“BA 接口”。
新建通道

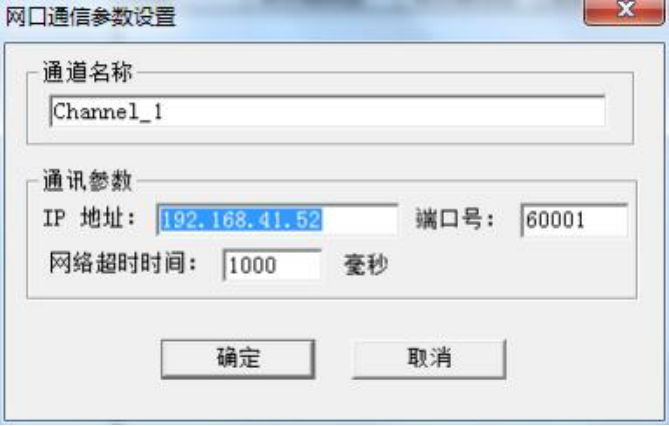

添加好驱动后， 选择新建通道， Mitsubishi Elevator SMOS-PS2(三菱梯控)是三菱梯控 SMOS-PS2 协议， 以 TCP 方式通信，默认端口号为 60001，IP 地址为服务端实际 IP 地址。 默认超时时间为 1500ms，在配置时， 如果设备响应比较慢，超时时间尽量设置长一点， 如下图
新建设备

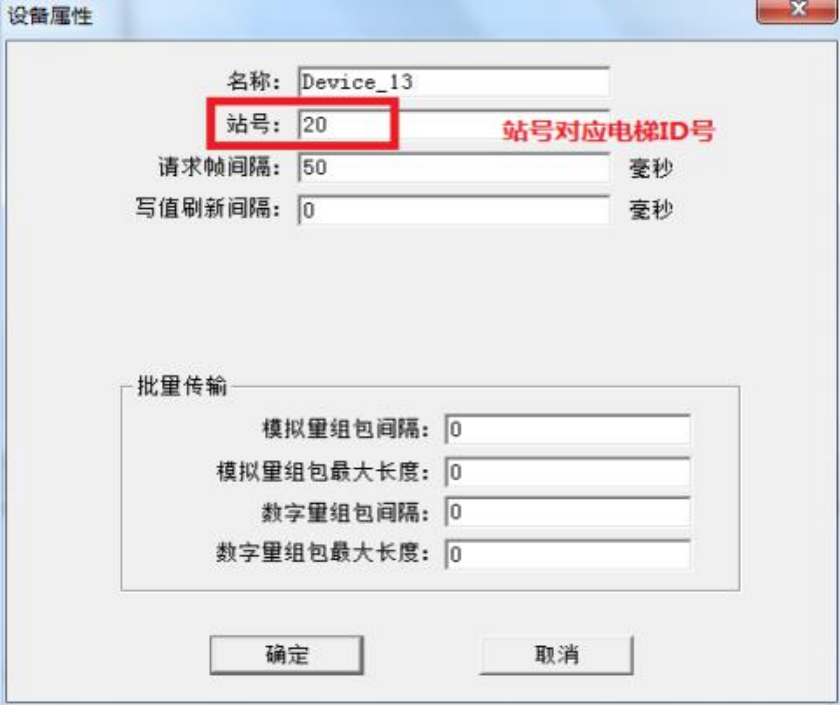

通道建立好后， 选择新建设备， 在弹出来的对话框中设置设备相关属性，设备默认站 号为 1，请求帧间隔默认为 50 毫秒，若设备响应慢，可以将请求帧设置长一点。设备站号 对应电梯的 ID 号。如果设备不支持组包， 可将组包参数设置为 0 即可， 如下图 。 注意请求帧间隔是指发出下一帧请求与上一帧请求之间的时间间隔。

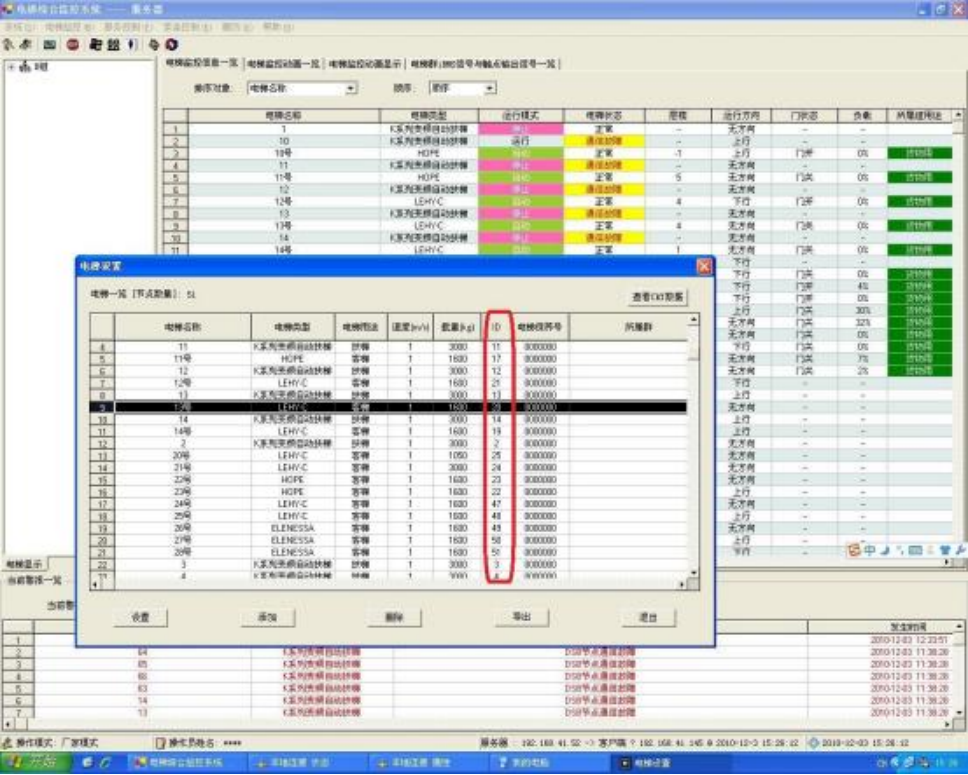

注意： 电梯的 ID 号可在电梯监控系统里查看到，如下图
新建标签

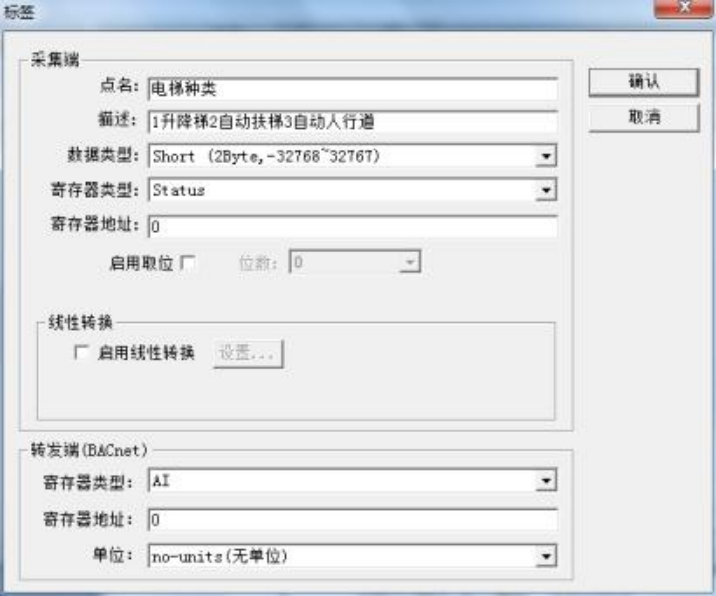

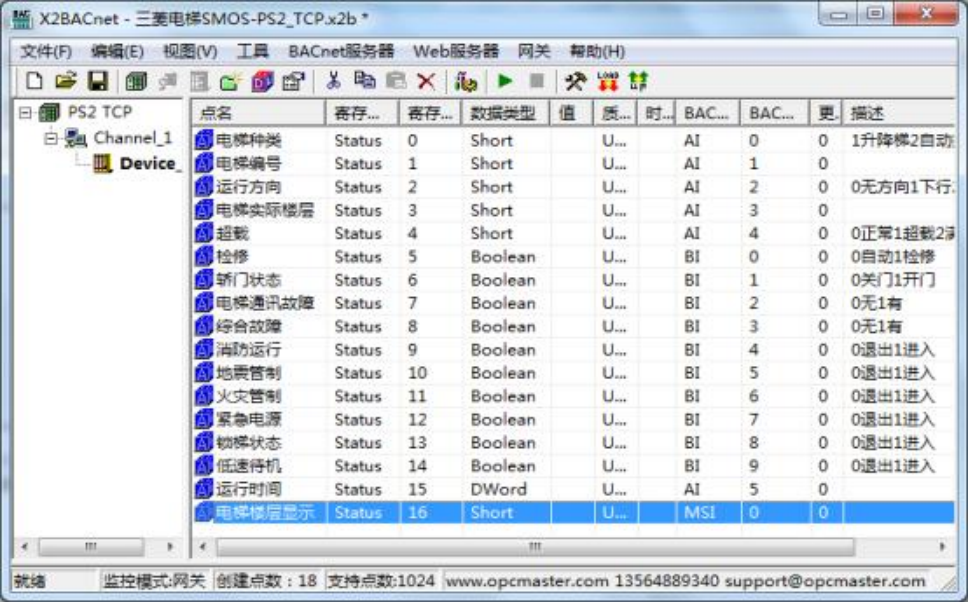

在建立点位的时候，每个设备下的寄存器类型都是 Status，有效的寄存器地址为 0~16， 分别对应电梯种类、电梯编号、运行方向、实际楼层、超载信号。。。。 。运行时间以及 楼层显示，如下图

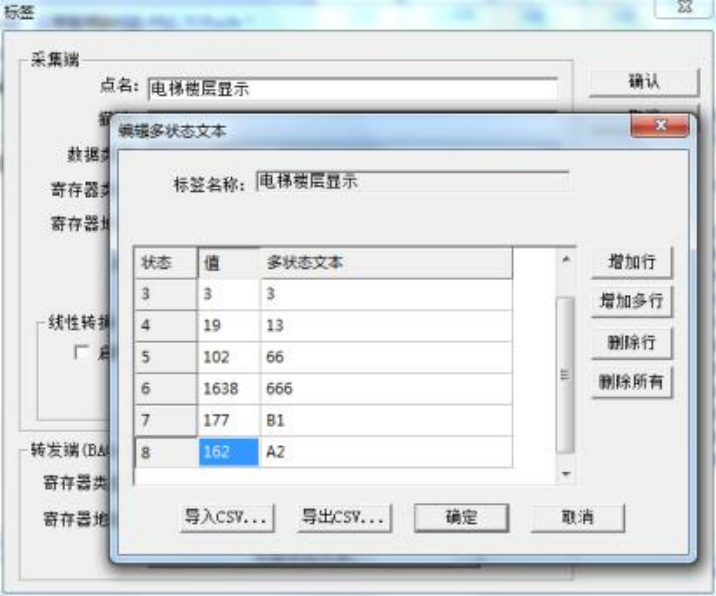

注意： 对于楼层信号这一个点， 它所代表着电梯所在的楼层， 并且每一个值都是唯一 存在的。所以建议用户关联到 BACnet 对象里面使用MSI 类型， 然后将电梯所有的楼层信 号编译成多个状态。 如下图

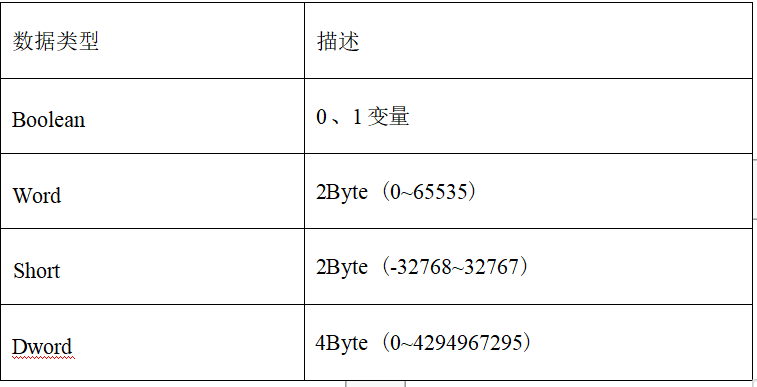

采集端支持的数据类型有：Boolean 、Word、Short、Dword，具体描述如表

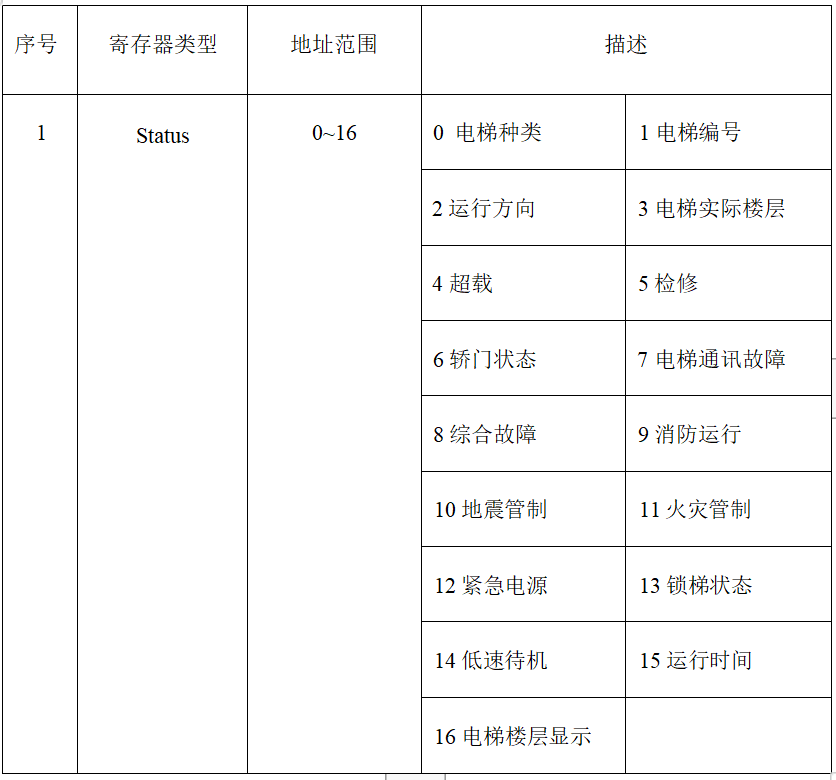

采集端支持的寄存器类型只有 Status 一种类型，如表
