新建驱动
在上位机配置界面菜单栏选择“新建驱动”选项， 如下图

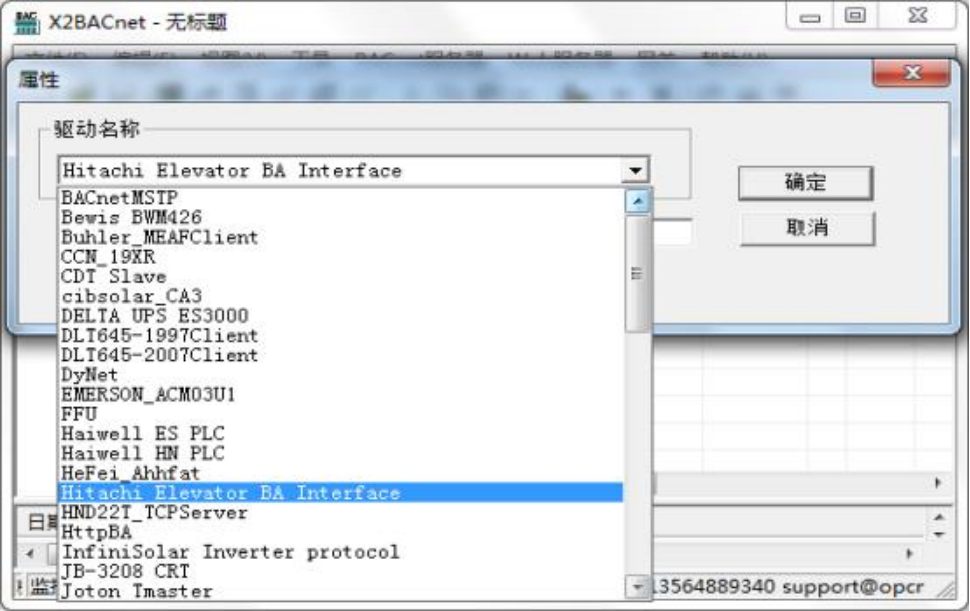

在弹出来的窗口中选择“Hitachi Elevator BA Interface”， 如下图
新建通道
添加好驱动后， 选择新建通道， Hitachi Elevator BA Interface 是日立电梯控制接口，以 串口方式通信， 以 RS-485 方式输出电梯信号， 默认通道串口 1，默认传输波特率可选 9600bps，数据格式为 8 数据位， 1 停止位，无校验。默认超时时间为 1500ms，在配置时， 如果设备响应比较慢，超时时间尽量设置长一点， 如下图
新建设备

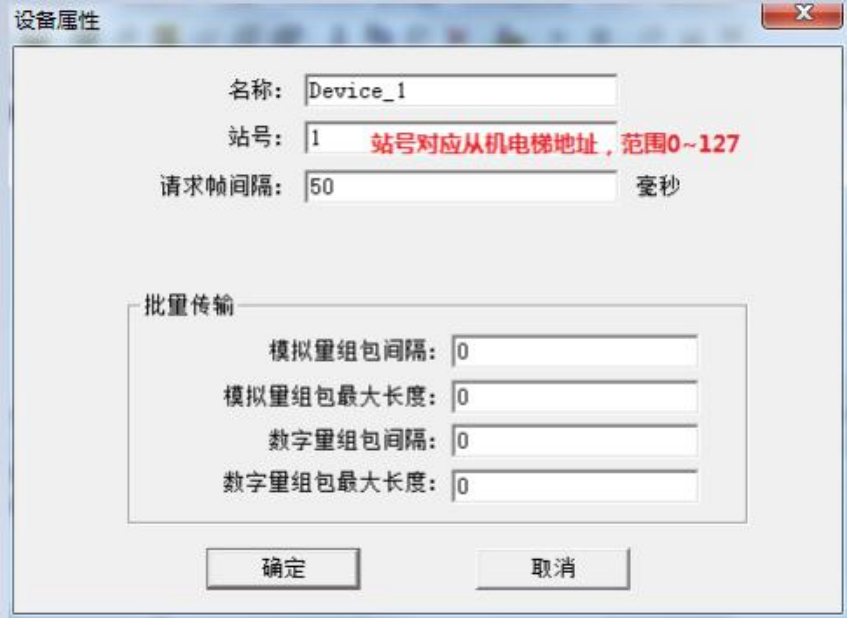

通道建立好后， 选择新建设备， 在弹出来的对话框中设置设备相关属性，设备默认站 号为 1，请求帧间隔默认为 50 毫秒，若设备响应慢，可以将请求帧设置长一点。设备号对 应电梯号。组包参数设置为 0 即可， 如下图 。注意请求帧间隔是指发出下一帧请求 与上一帧得到回应之间的时间间隔。
新建标签
在建立点位的时候，每个设备下的寄存器类型都是 Data(数据分析 05=101，表示下行， 运行中；06=110，表示上行，运行中) ，有效的寄存器地址为 1~6，分别对应楼层信息(范 围 1~64) 、电梯运行状态 1 、电梯运行状态 2、电梯运行状态 3 、电梯运行状态 4 、电梯运 行状态 5 ，每个电梯运行状态详细信息分别如表
1) 电梯运行状态详细信息 1 如表

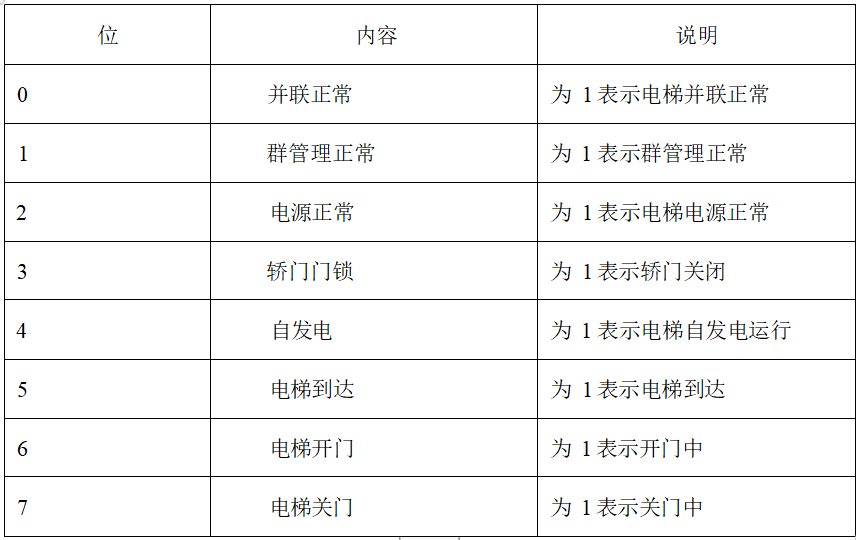

2) 电梯运行状态详细信息 2 如表

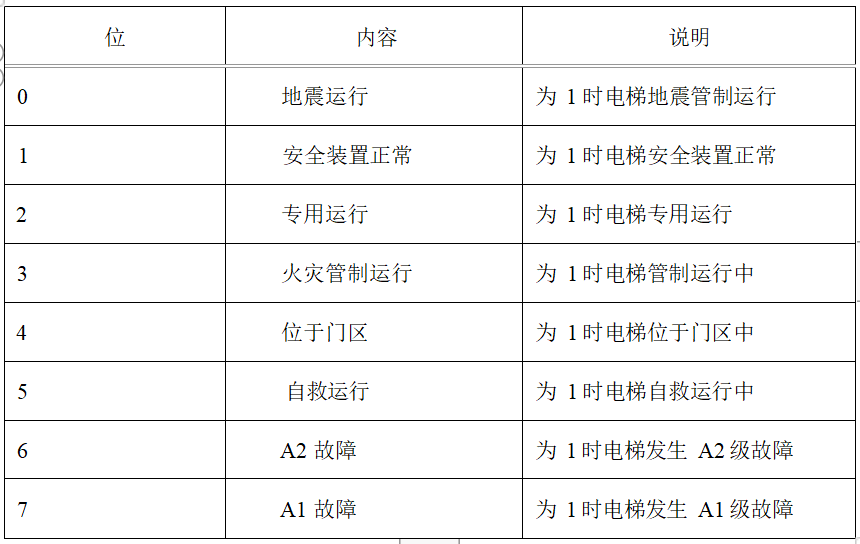

3) 电梯运行状态 3 详细信息如表
4) 电梯运行状态 4 详细信息如表

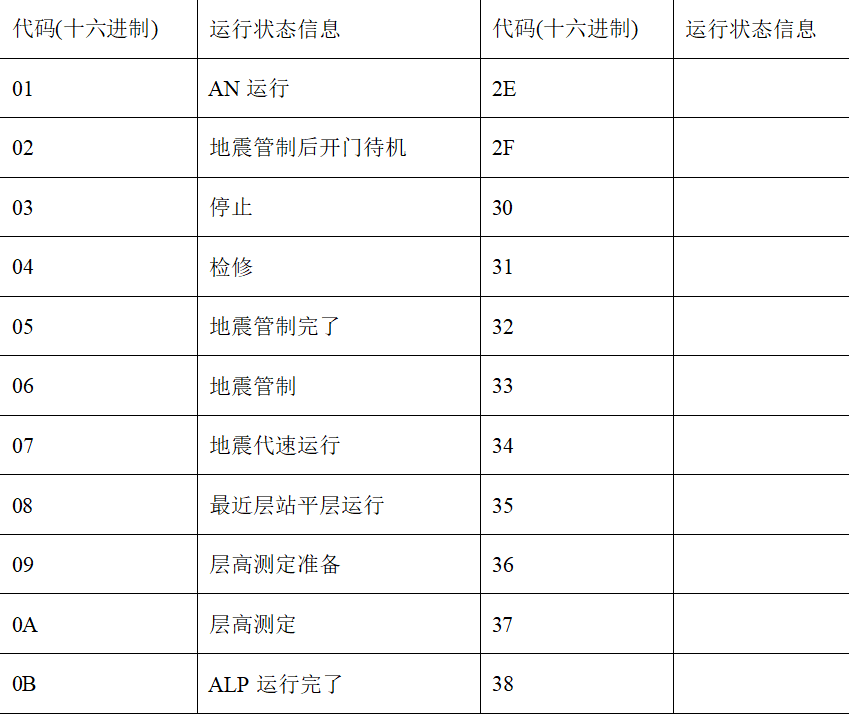

5) 电梯运行状态 5 详细信息如表

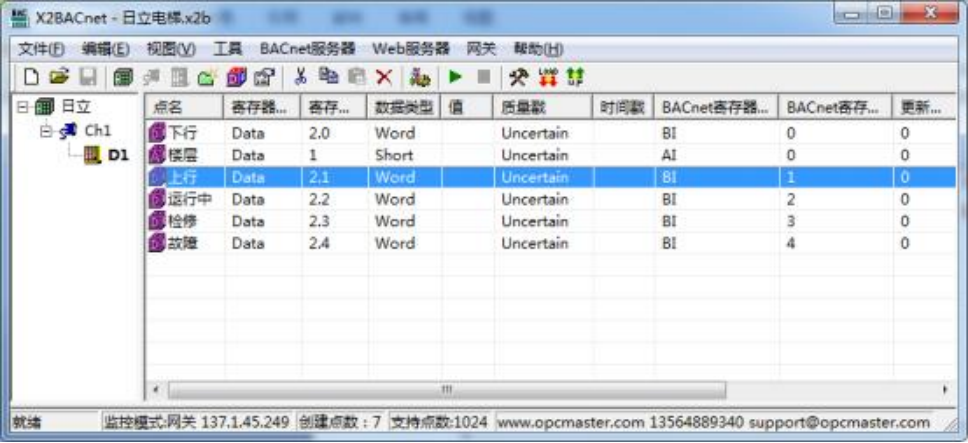

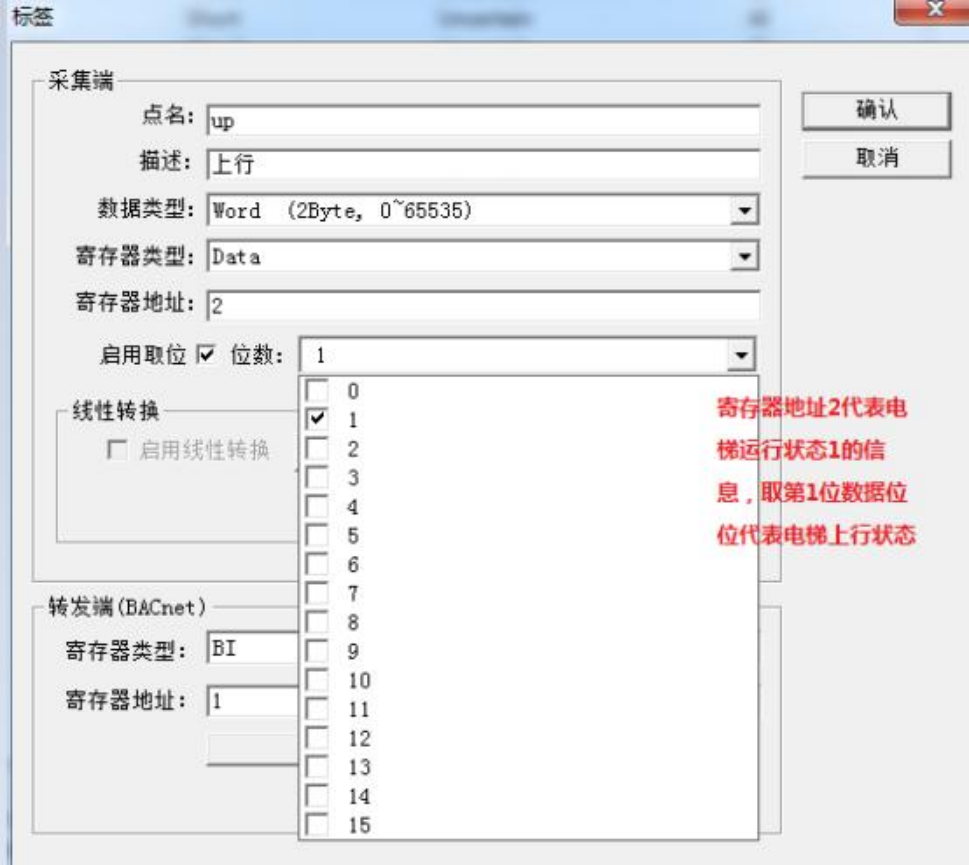

根据以上各运行状态表里每个数据位所代表的意思，通过取位的功能， 把各详细状态 信息读取出来， 建立点位标签如下图
对于楼层信号这一个点， 它所代表着电梯所在的楼层， 所以数据类型选择 short 型。

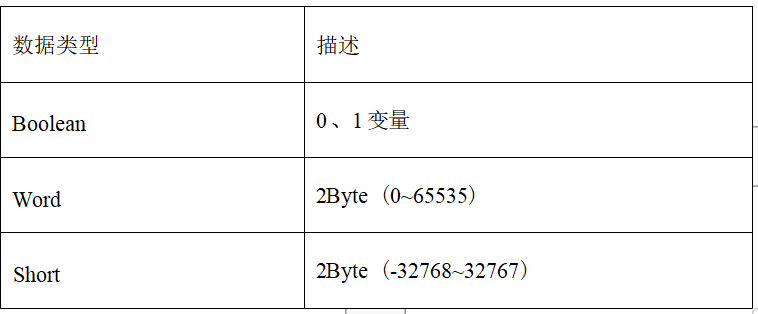

采集端支持的数据类型如下表
采集端支持的寄存器类型如下表
