Elevator_3_Map (斯迈普电梯-SCAN_BA 接口板开放协议)

新建驱动

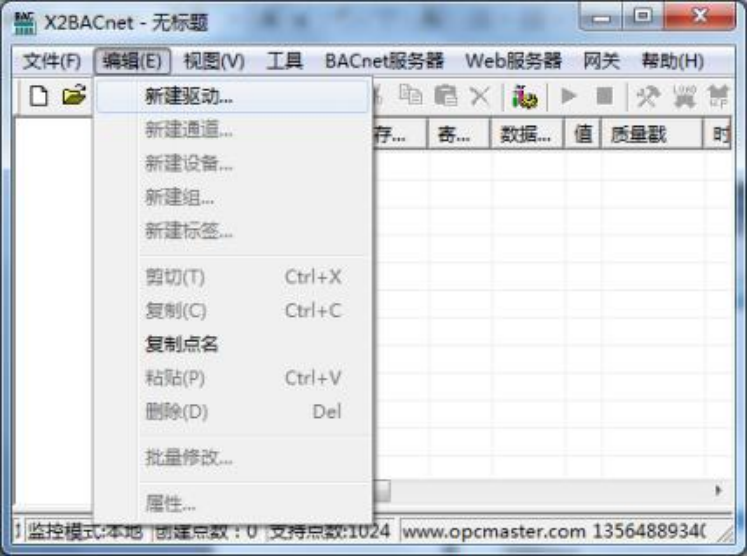

在上位机配置界面菜单栏选择“新建驱动”选项, 如下图

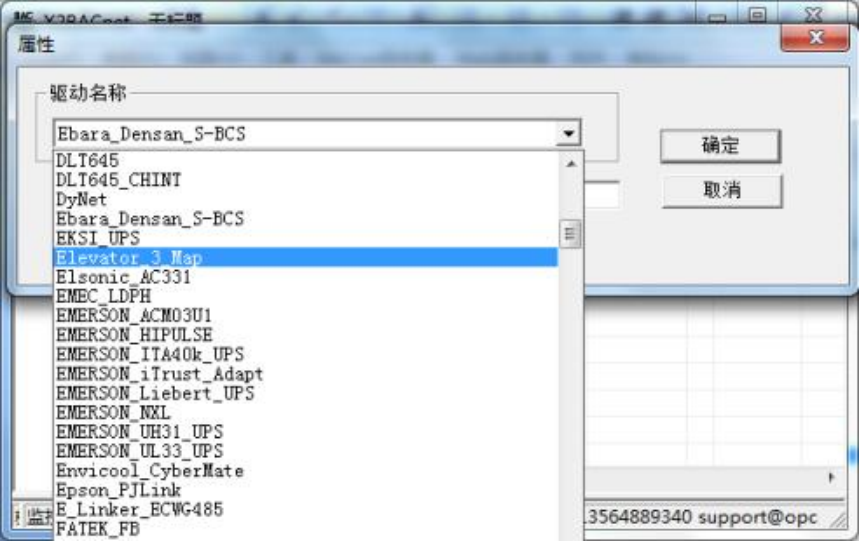

在弹出来的窗口中选择“Elevator_3_Map”, 如下图

 新建通道

添加好驱动后, 选择新建通道, Elevator_3_Map  是斯迈普电梯-SCAN_BA  接口板开 放协议,以 RS-485 通信方式通讯, 默认通道为串口 1,默认通讯参数: 57600 ,8,无校 验位, 1 个停止位,默认超时时间 1500 毫秒,在配置时,如果设备响应比较慢, 超时时 间尽量设置长一点, 如下图 。注意超时时间是指主站请求帧的等待超时时间。

新建设备

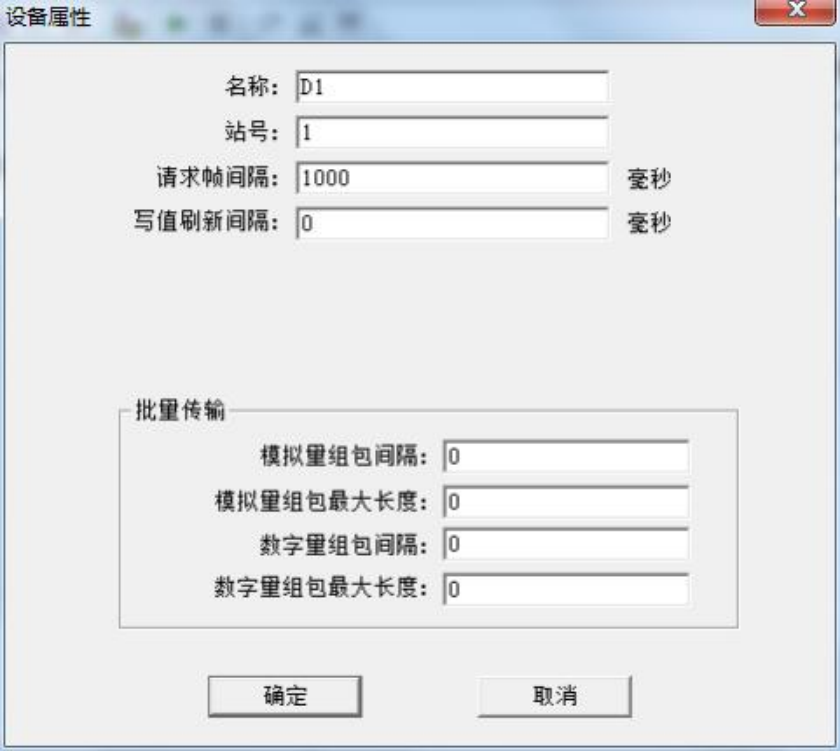

通道建立完成后,选择新建设备,在弹出来的对话框中设置设备相关属性, 设备默认 站号为 1,站号对应控制器的设备号,请求帧间隔为 1000 毫秒,将组包参数设置为 0 即可, 如下图。注意请求帧间隔是指发出下一帧请求与上一帧请求之间的时间间隔。

新建标签

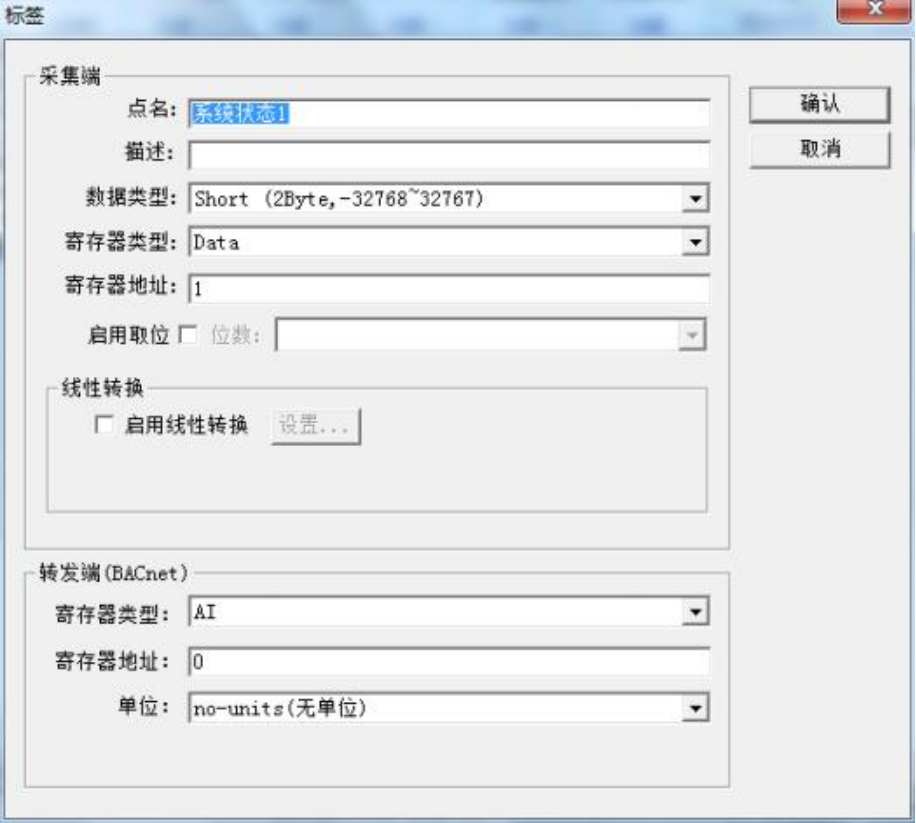

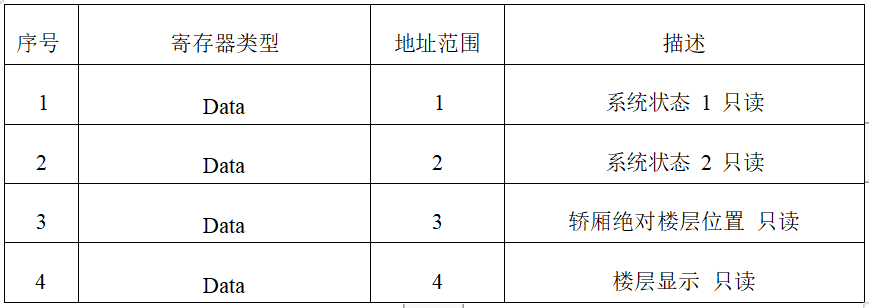

设备建立好后, 选择新建标签(点) ,在建立点位的时候,采集端寄存器类型 Data, 用户可以根据实际情况选择寄存器类型, 寄存器地址是指要读取的数据地址 1~4,详情具 体如下表

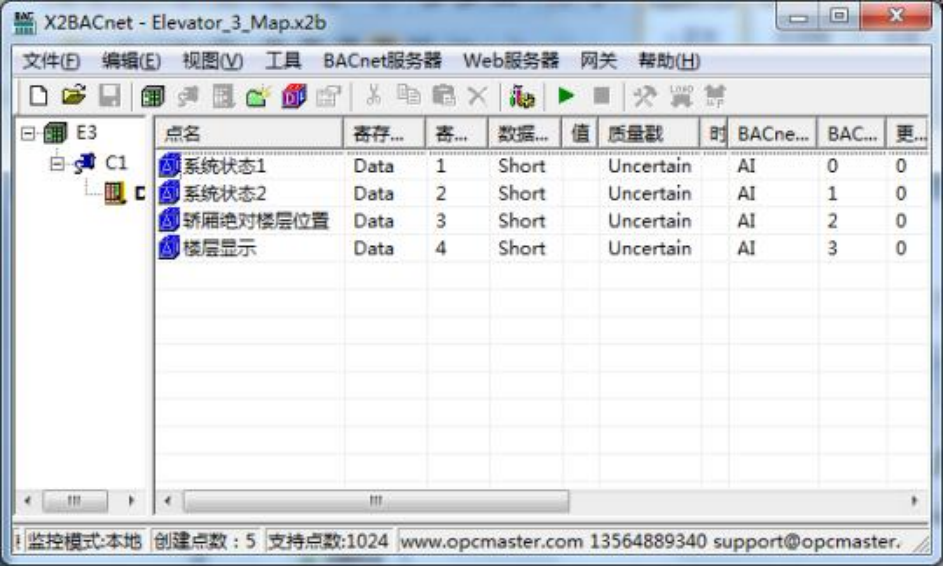

标签建立完成后如下图

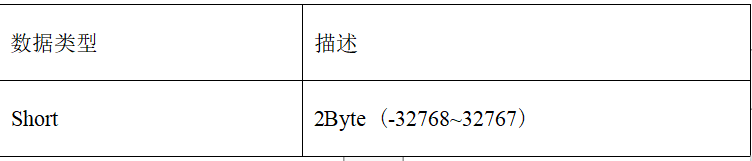

采集端支持的数据类型, 具体描述如表
支持的寄存器类型具体说明如表 所示。具体每个点含义, 可参考该驱动的范例工 程文件
