Giant_Kone_Elevator (巨人通力小区监控转接板)

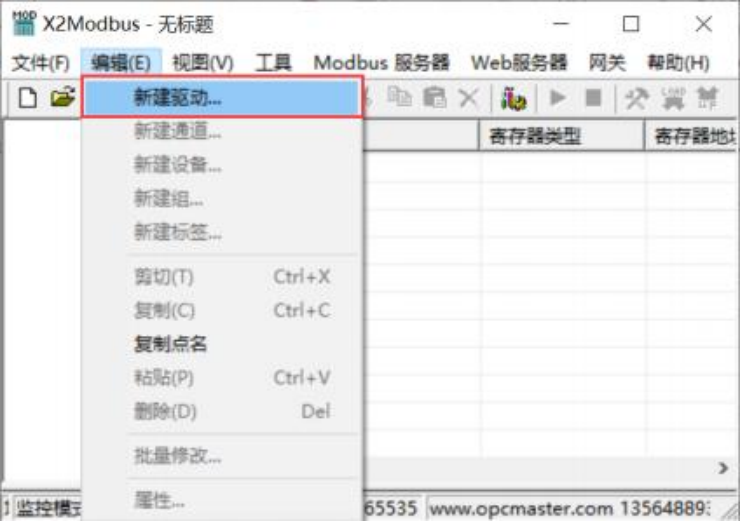

在上位机配置界面菜单栏选择“新建驱动”选项， 如下图

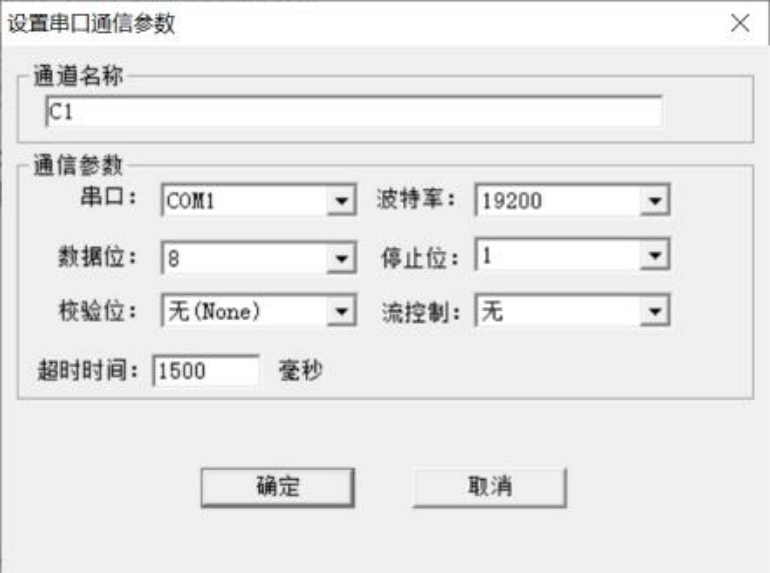

添加好驱动后，选择新建通道，Giant_Kone_Elevator 是巨人通力小区监控转接板通讯 协议，以 RS-485 通信方式通讯，默认通道为串口 1 ，默认通讯参数：19200bps ，8，无校 验位， 1 个停止位，默认超时时间 1500 毫秒，在配置时，如果设备响应比较慢， 超时时 间尽量设置长一点， 如下图 。注意超时时间是指主站请求帧的等待超时时间。

通道建立完成后，选择新建设备，在弹出来的对话框中设置设备相关属性， 设备默认 站号默认为 1，站号为设备的通讯地址。请求帧间隔为 1000 毫秒， 将组包参数设置为 0 即 可， 其他参数默认。如下图 。注意请求帧间隔是指发出下一帧请求与上一帧请求之 间的时间间隔。

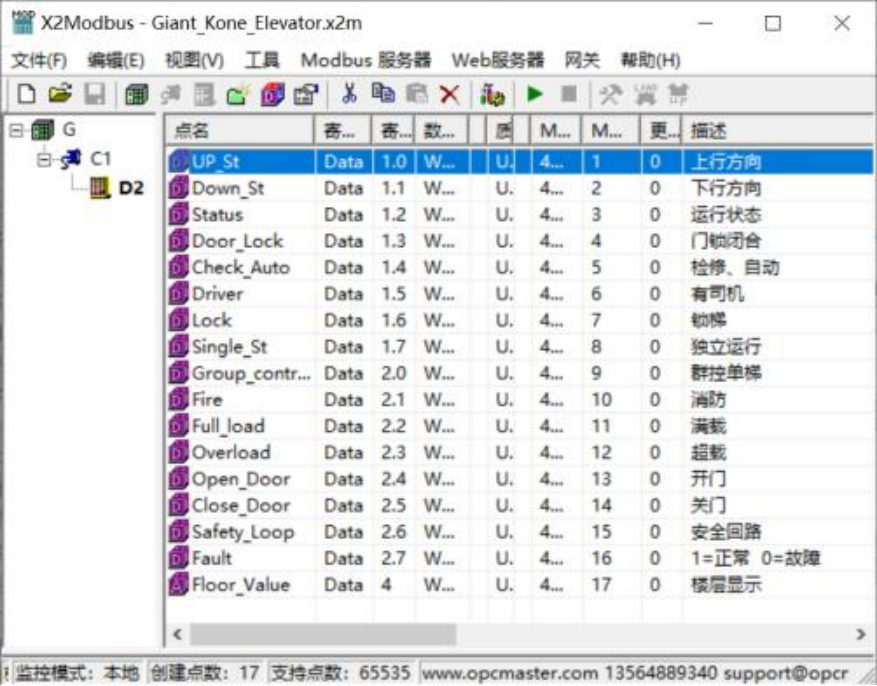

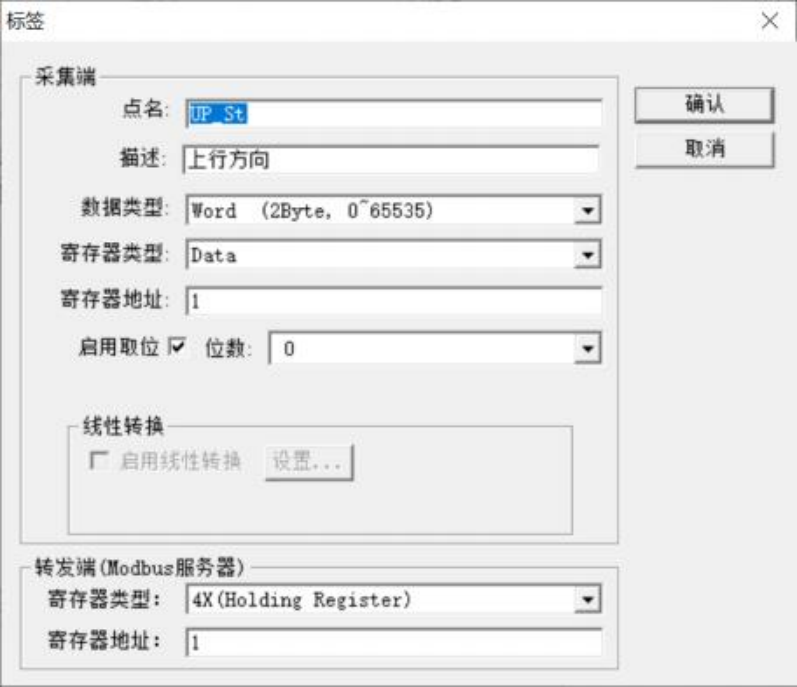

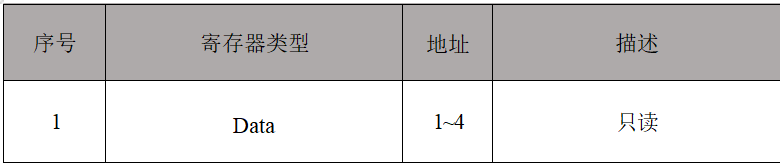

设备建立好后，选择新建标签(点) ，在建立点位的时候，采集端寄存器类型为 Data， 寄存器地址，具体如下表
